Proe使用可变截面创建雨滴的方法

  • 2,929 次阅读
  • 阅读模式

方法:

1.新建一个文件。

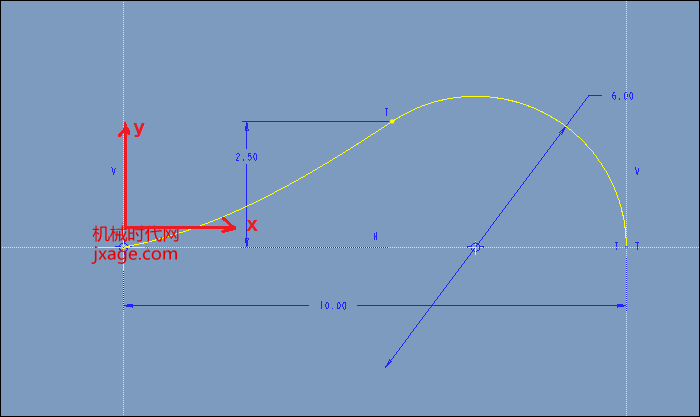

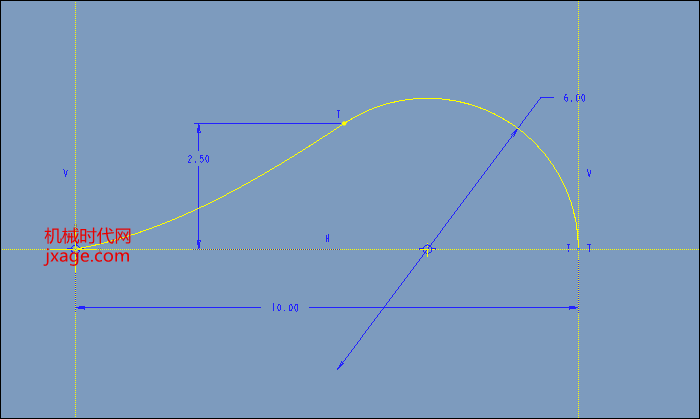

2.点击【插入】-【模型基准】-【图形】,系统系统提示输入一个名字,这里输入A,点击勾号。绘制如下草绘。(记得添加坐标)

绘制完成后,点击勾号退出。

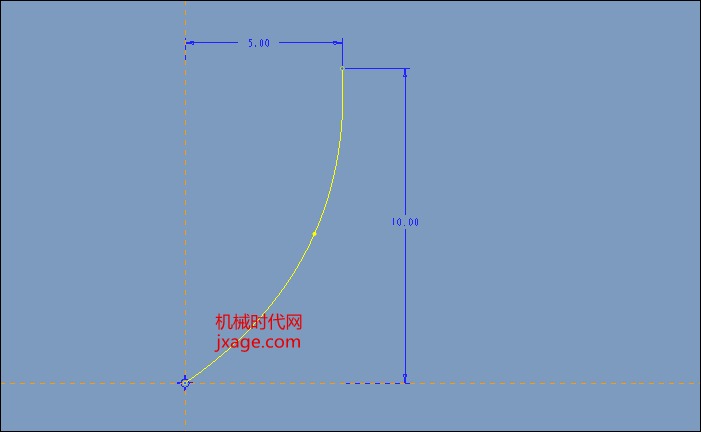

3.点击【草绘】,在FRONT平面绘制如下草绘。

绘制完成后,点击勾号退出。

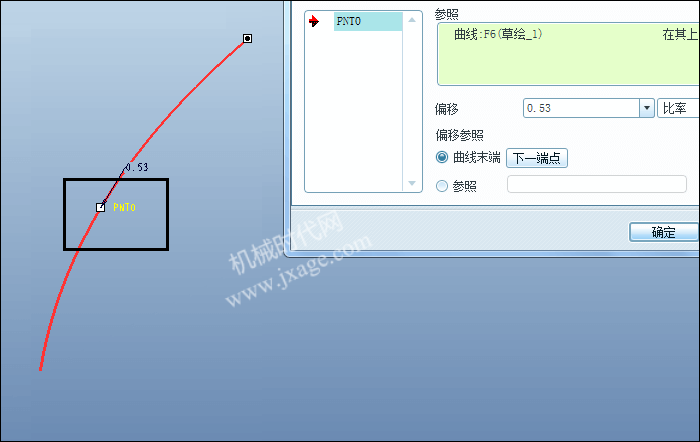

4.点击基准点,在上一步的草绘上创建如下的点。

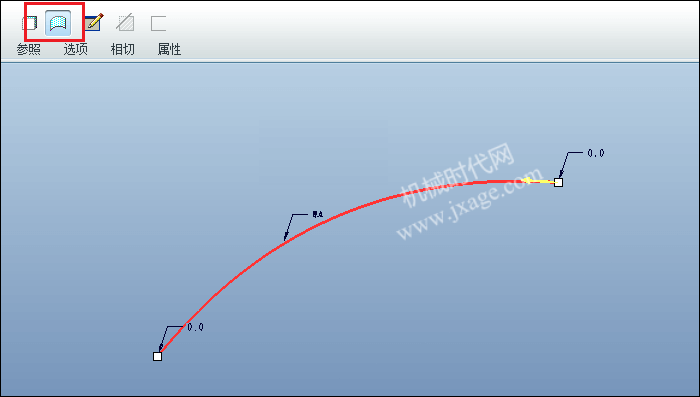

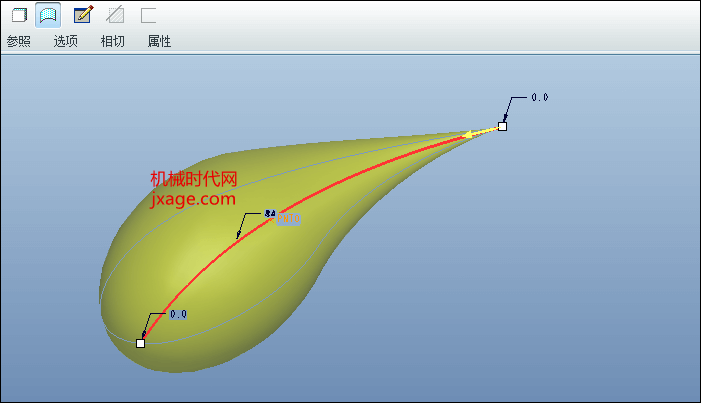

5.点击【可变截面扫描】,如下图,选择上一步的草绘为轨迹。

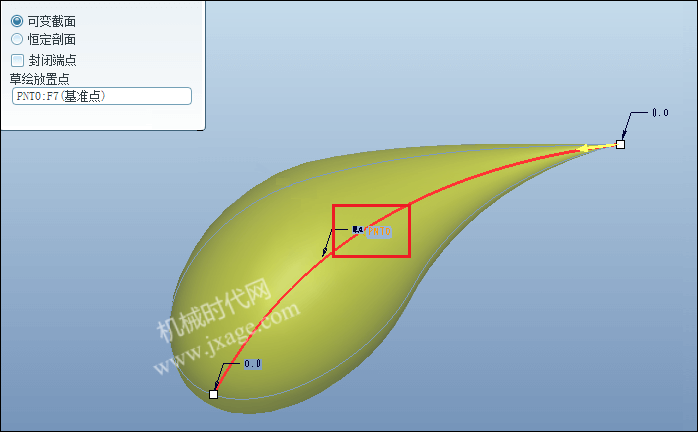

点击【选项】,选择上一步创建的基准点为草绘放置点。如下图。

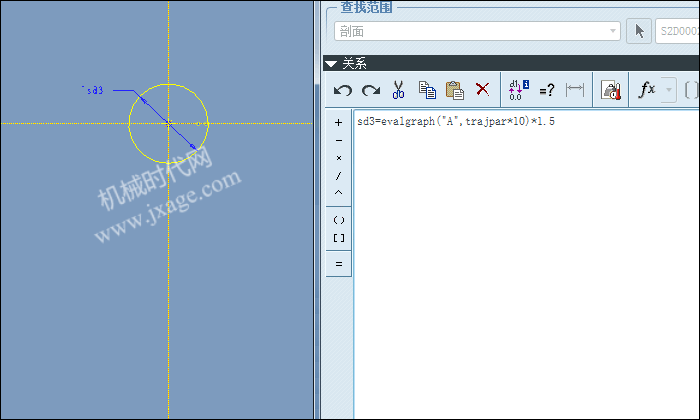

点击草绘按钮,进入草绘环境,绘制如下的圆作为扫描截面,并添加如下关系:

sd3=evalgraph("A",trajpar*10)*1.5

这个关系的意思是:下图中圆的直径沿着扫描轨迹不断变化,直径的值是图形A中y的值的1.5倍。

点击勾号退出草绘。

5.点击控制面板上的勾号完成。

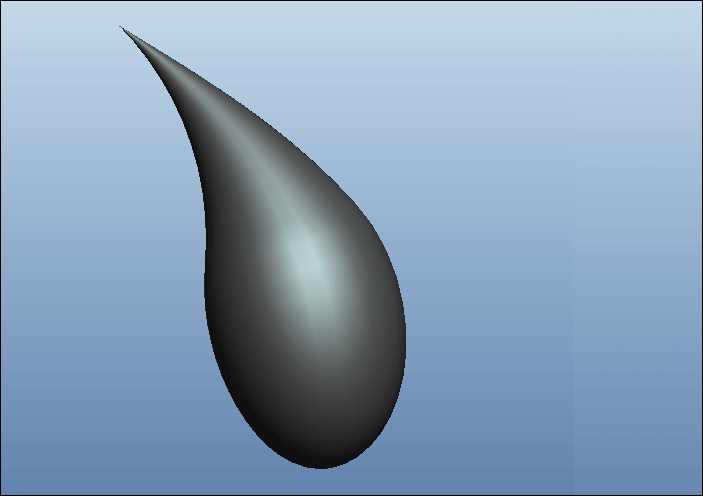

6.完成。
