Creo AFX压铆件下载及安装方法

一、文件简介：

网友制作的AFX的压铆件库，能够有效提高钣金设计效率。库内的零件可通过轴面或者点面装配，并实现自动开孔。

二、版本适配：Creo3.0或以上版本

三、安装方法：

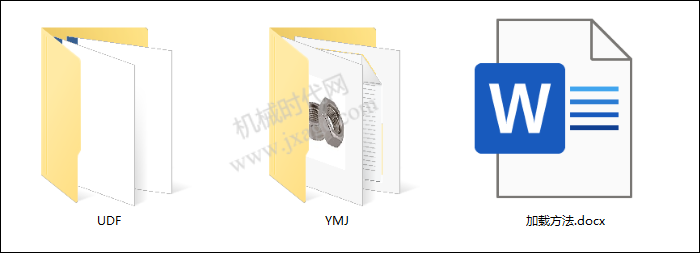

1.下载压缩包并进行解压，解压后如下图所示。

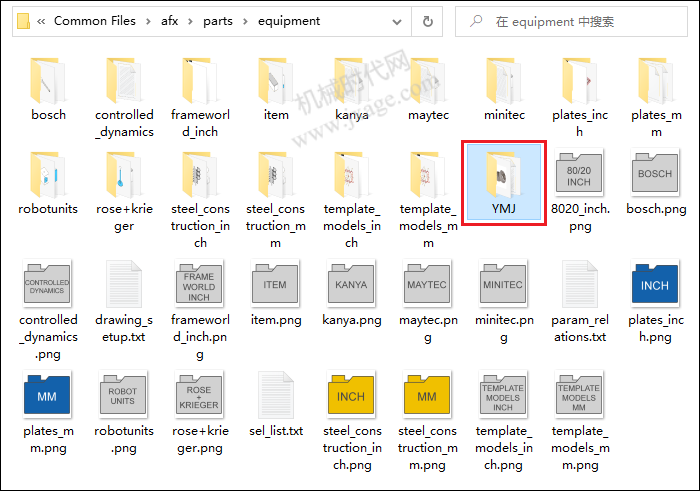

2.将YMJ文件夹复制到软件安装目录下的Common Files\afx\parts\equipment文件夹中。

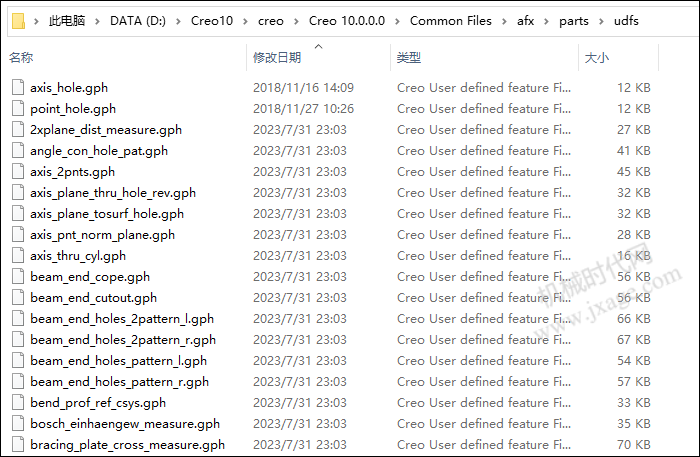

3.将UDF文件夹里的文件复制到Common Files\afx\parts\udfs文件夹中。

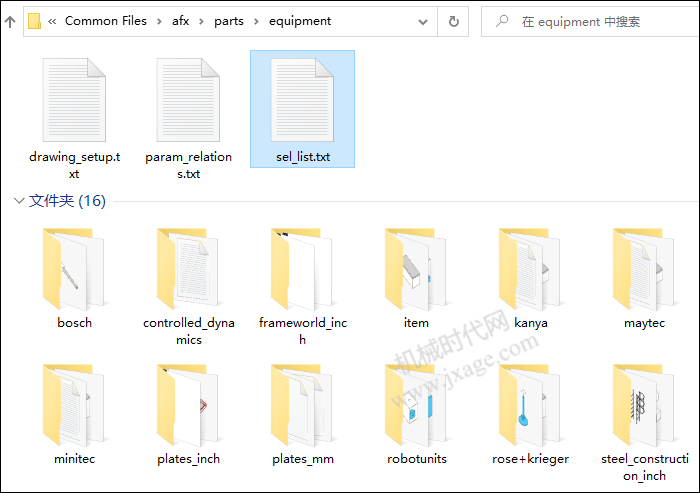

4.在安装目录下的Common Files\afx\parts\equipment文件夹中找到sel_list.txt文件，如下图所示。

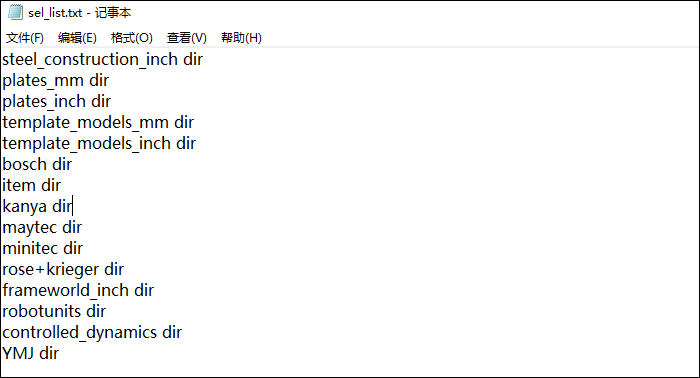

通过记事本打开sel_list.txt文件，在末尾加入以下的内容：

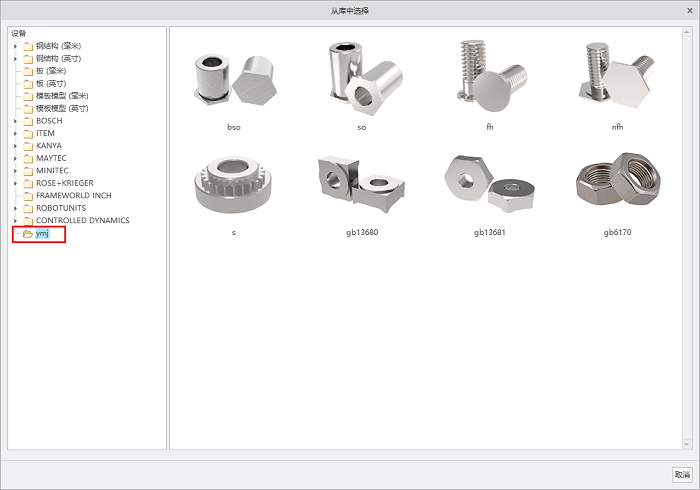

5.重新启动软件。在组件模式下，点击“框架”-“新建设备元素”，其中的YMJ就是压铆件库。

四、文件下载：
