中间平面是Creo 11.0新增的一个非常实用的功能,它可以在两个平行参考的中间位置创建一个基准平面,或使基准平面平分由两个非平行参考构成的角。以下面的模型为例,简单进行介绍。

方法:

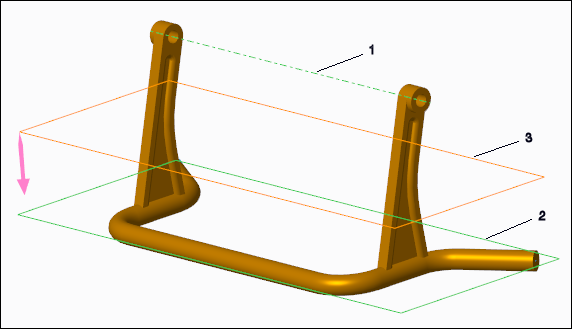

1.点击基准平面,点击下图所示的绿色平面,在第一参考旁的约束列表中,选择“中间平面”,然后按住CTRL键选择底部的另外一个绿色面作为第二参考,此时会在两个平面中间创建出一个新的基准平面。

Creo中间平面如何使用?-图片1

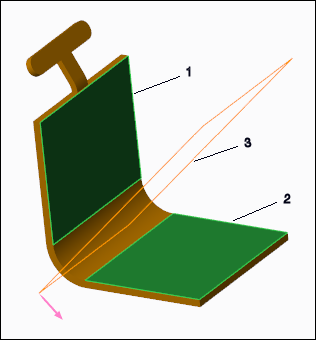

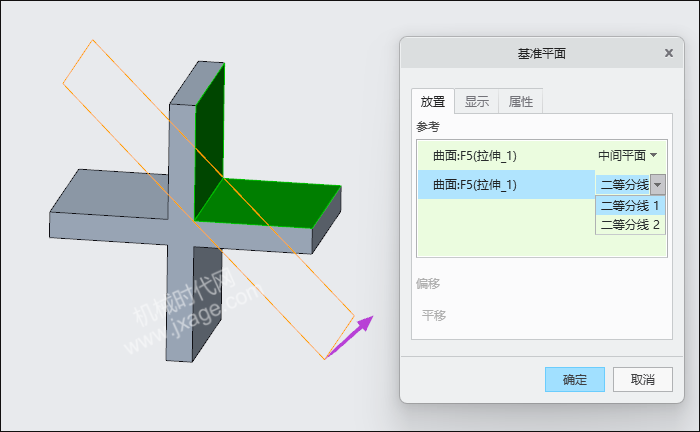

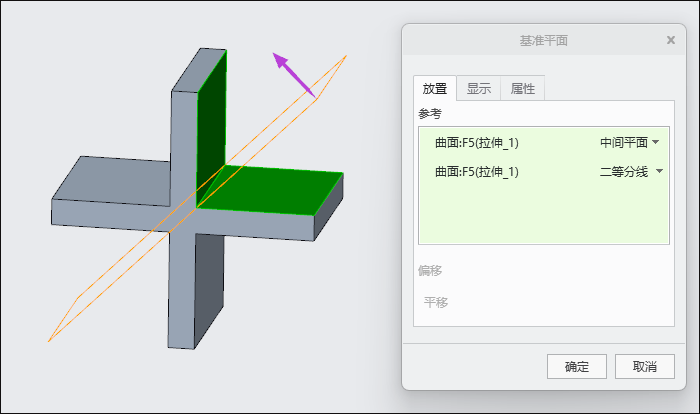

2.如果两个参考平面不平行,如下图所示,可以在第二个参考旁单击“二等分线 1”“二等分线 2”约束。新平面将会平分 α 角或 (180°-α) 角度,具体取决于我们选择的位置。

Creo中间平面如何使用?-图片2

Creo中间平面如何使用?-图片3

Creo中间平面如何使用?-图片4

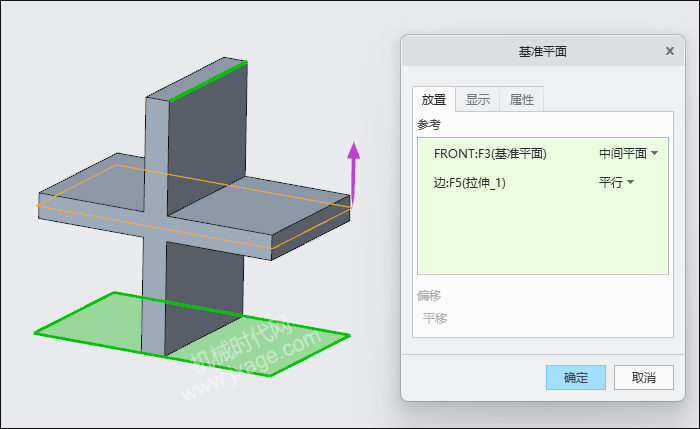

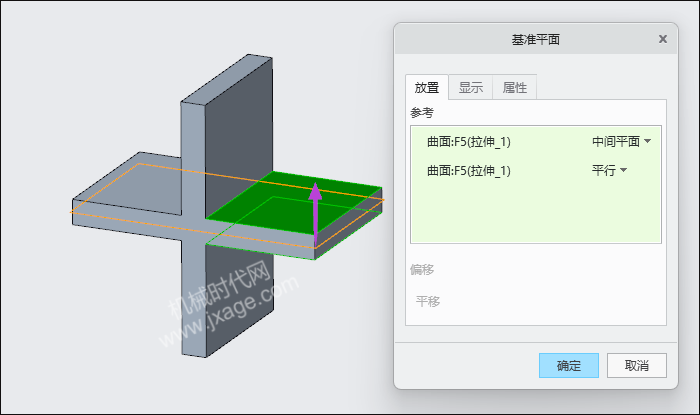

3.两个参考不一定都是基准平面,如下图所示,可以一个参考是边或基准轴,另一个参考是基准平面。

Creo中间平面如何使用?-图片5

Creo中间平面如何使用?-图片6
