Proe/Creo建模的几个提高效率的小技巧(9)

  • 1,186 次阅读
  • 阅读模式

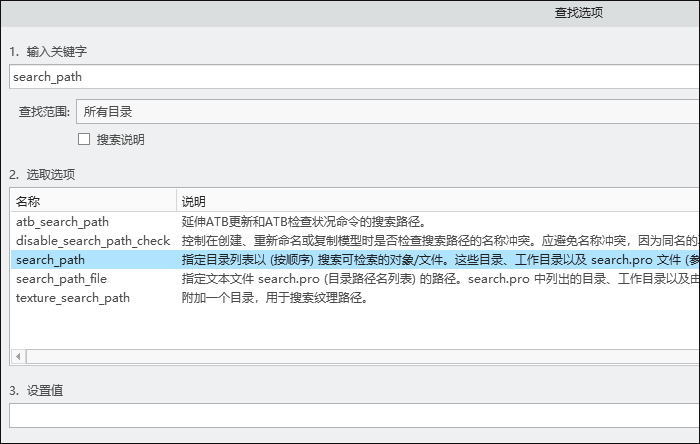

1.在做装配时分别建几个目录存放不同的零件,可是装好后打开装配时总提示找不到零件,怎么回事?

答:主要是因为没有在CONFIG文件中给Creo指定寻找路径。可按如下步骤:“文件”-“选项”-“配置编辑器”,点击“添加”按钮,然后找到search_path选项,指定搜索路径即可。

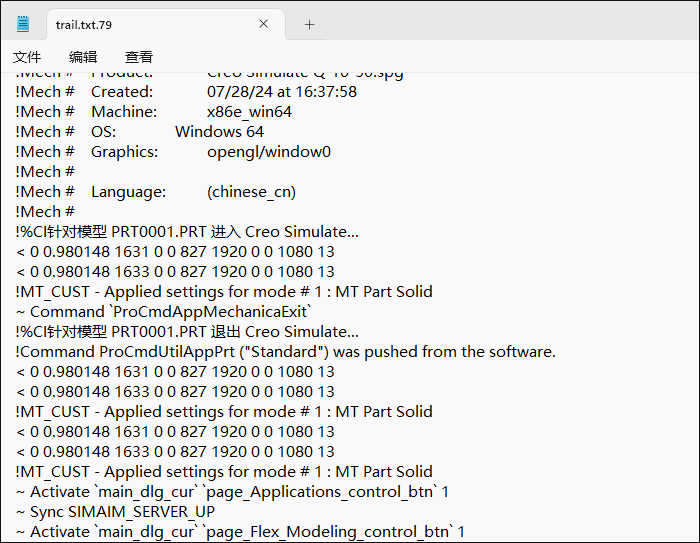

2.请问如何使用Creo轨迹文件trail.txt?

答:用记事本打开trail.txt,将里面你要恢复到的地方之后的操作删除掉后存盘即可,然后用Creo打开即可。

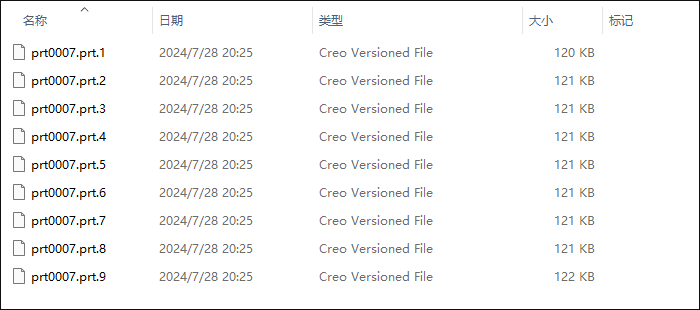

3.如何在Creo中将模型文件恢复到之前保存的某个版本?

答:如果我们新建的零件为A,存了10次,那么就有10个同名文件分别为A1......A10,如果我们想要以前的零件比如做到第5次保存时的零件的话,只要将A6-A10版本删除即可。

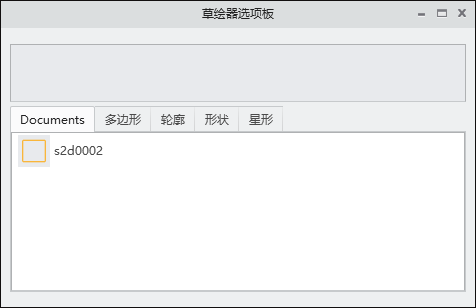

4.能否将在草绘中画的图调入导入到拉伸等命令中?

答:首先保持草绘,然后点击拉伸进入草绘环境,点击“选项板”,在Documents选项卡中找到该草绘并导入即可。

5.在Creo中导入IGES文件后,是不是实体模型?如何变成实体? 听说要进行曲面修补,不知如何进行?

答:IGES可以有很多种输出方式,您可以选择输出的数据是点和线段、线框、曲面等。只有输出时选择相应的方式,才能在输入时保持这种格式。比如您选择输出曲面,在Creo中输入后才是曲面。至于需要不需要修补则看您的曲面质量如何,只要足够好,一般不用修补。

6.请请教如何修改.dtl文件? .dtl文件的主要作用是什么?

答:是工程图的配置文件,相当于CONFIG文件。只要在草绘环境下用和编辑CONFIG文件一样的菜单就可以调出编辑。

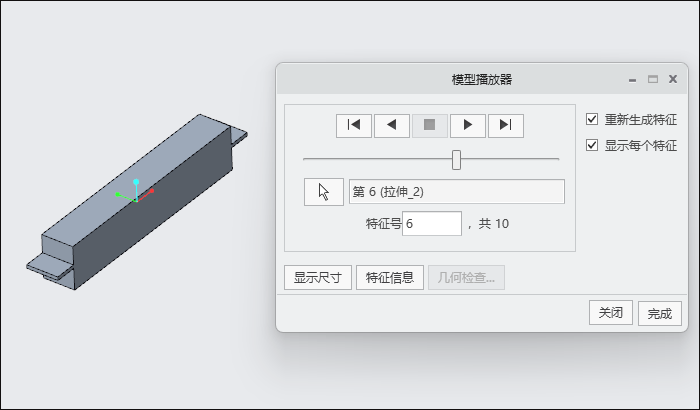

7.我听说Creo可以看一个零件是怎么样一步步做成的,请问在哪里可以看?

答: 在打开零件后,点击“工具”-“模型播放器”,就可以看别人是怎么样一步步把零件作成的了。

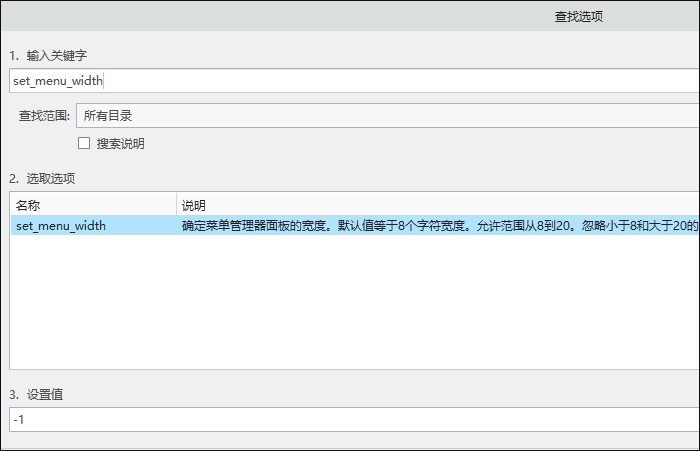

8.如何调整Creo菜单的宽度?

答:通过配置选项set_menu_width。 根据所显示的字符控制莱单宽度,缺省为8,并可以在字符8-2O之间指定莱单宽度。对于常规的Creo莱单,不需要使用这个选项。如果需要多于8个字符对象,那么该选项很有用。

9.如何将Creo的图形放到word文档里?

方法1:先在Creo中在线框模式(在绘图模式下也可以)下直接另存为*.CGM文件,然后在WORD中插入,此方法效果非常好,图像是矢量图形,所以可以任意缩放也不会模糊。

方法2:直接使用截图软件。

10.做边界混合曲面时边界的选取技巧有哪些技巧?

答:在边界混合选择边界时,选取同一方向的多条边界要按住Ctrl选取。如果一条边界有多段曲线组成,没有复合的条件下要按住Shift键选取。
