SolidWorks动画教程(2):多自由度运动

最终结果如下图所示。

文章末尾下载模型

运动过程如下:

步骤1:横杆向右侧移动

步骤2:竖杆向下移动

步骤3:竖杆静止1s

步骤4:竖杆向上移动

步骤5:横杆向左移动

方法:

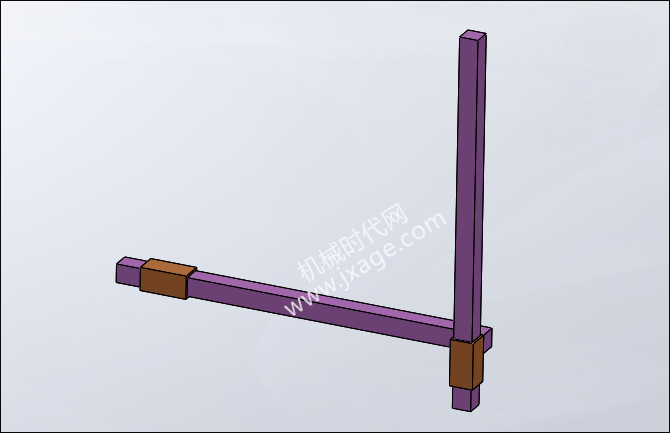

1.首先对模型进行装配,装配完成之后如下图所示。下图显示了各个零部件的装配关系。其中下图左侧黄色零件始终处于固定状态。

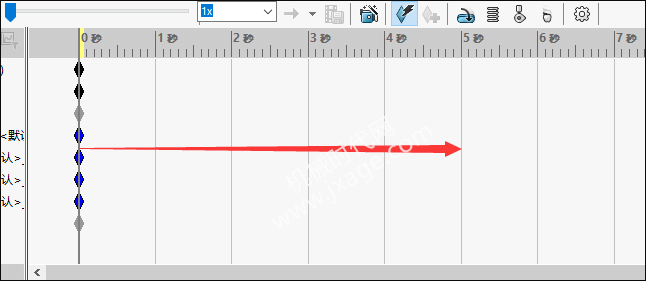

2.点击SolidWorks窗口左下侧的“运动算例1”选项,使用鼠标将红色箭头所指的竖线拖拽到5秒的位置,如下图所示。

使用鼠标左键拖动下图左侧的紫色零件往右边移动,拖动完成之后如下图所示。

以上运动过程为步骤1。

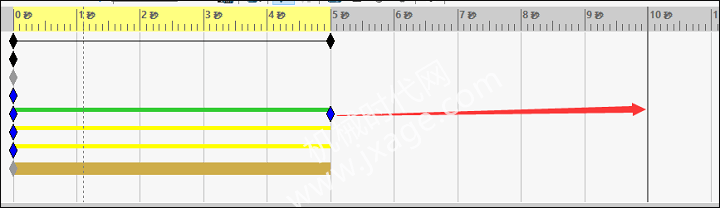

3.使用鼠标将红色箭头所指的竖线拖拽到10秒的位置,如下图所示。

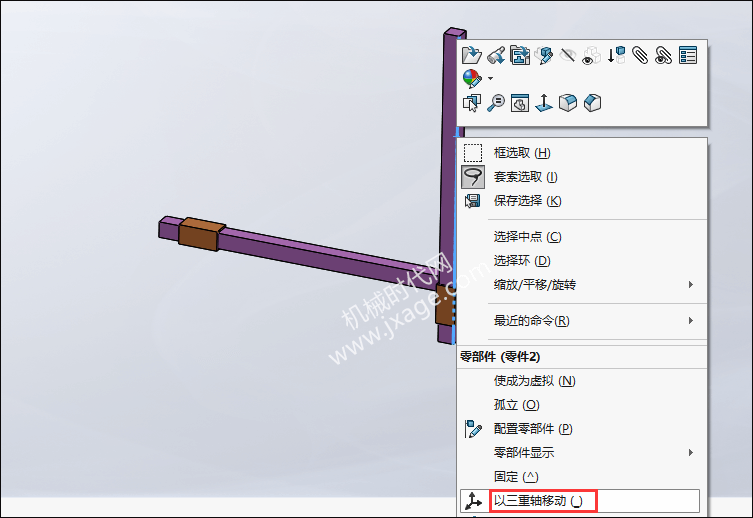

选择下图竖直的杆件鼠标右键选择“以三重轴移动”,这样我们可以在移动某个零件时避免影响其他的零件。

沿着三重轴的方向向下移动。

最终移动到下图所示的位置。以上运动过程为步骤2。

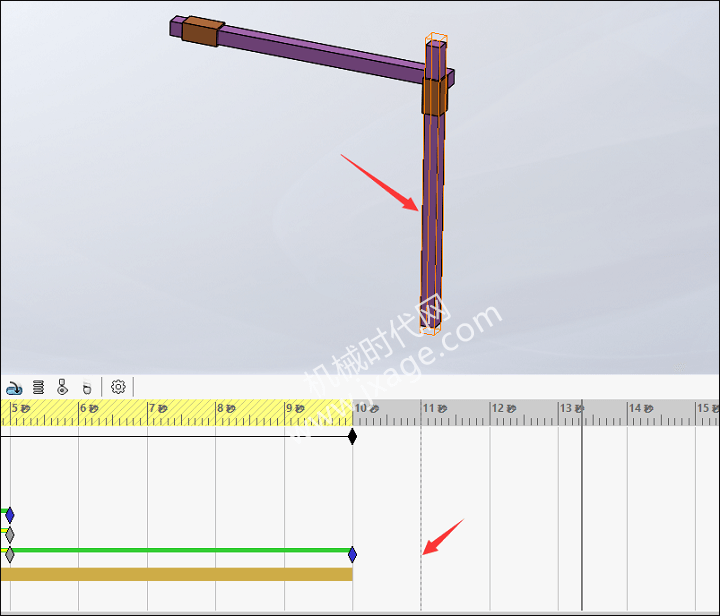

4.使用鼠标左键点击11秒的位置,同时保证竖直杆也处于选中的状态,如下图所示。

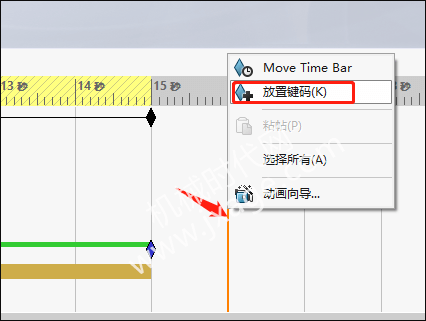

鼠标右键选择“放置键码”,如下图所示。这样竖直杆会保持1s的静止。

以上运动过程为步骤3。

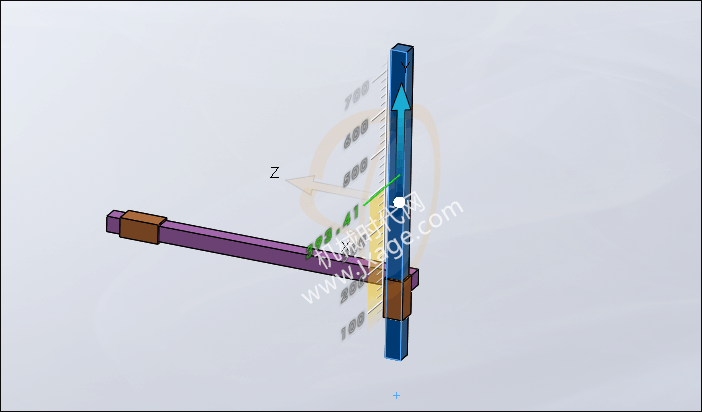

5.使用鼠标将时间线拖拽到15秒的位置。选择下图竖直的杆件鼠标右键选择“以三重轴移动”,将竖直杆往上移动,移动到如下图所示的位置。

以上运动过程为步骤4。

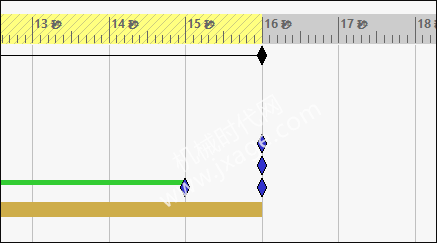

6.使用鼠标左键点击16秒的位置,在此处对除固定零件之外的3个零件放置键码,如下图所示。

完成后如下图所示。

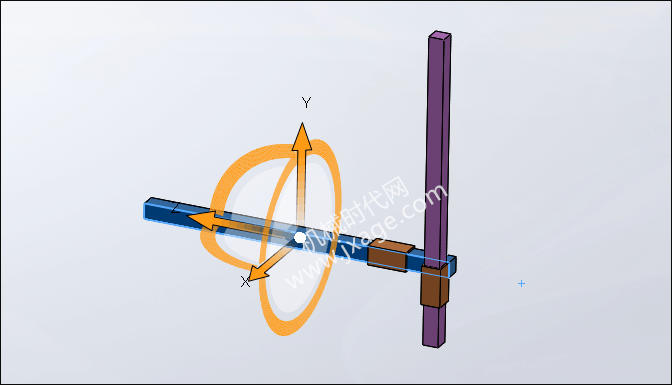

选择下图横杆鼠标右键选择“以三重轴移动”,将横杆移动到最初的位置。以上运动过程为步骤5。

完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
