Creo三种创建腰型孔的方法

今天简单介绍三种创建腰型孔的方法。

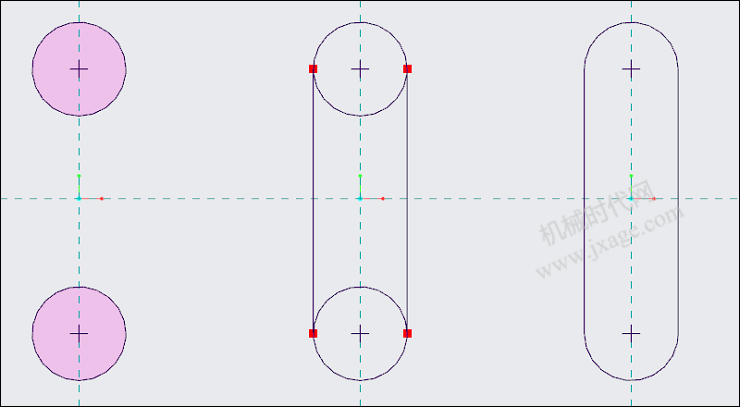

方法1(最基础的方法)

先画两个等径圆,然后画两条切线,再删除多余的圆弧。

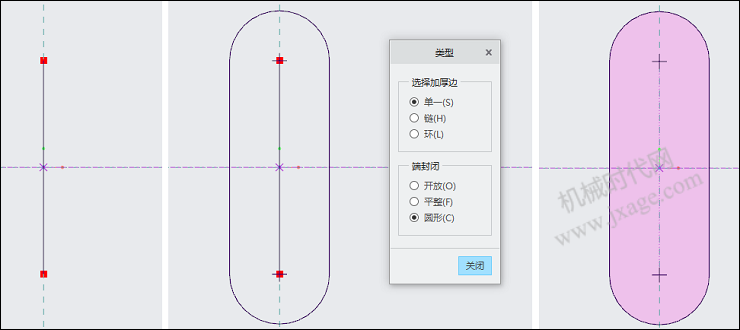

方法2(加厚):

  • 先画一条直线,角度尺寸随意;
  • 再选择选择加厚选项,选择圆形;
  • 选择上一步绘制的直线;
  • 输入直径(任意),再输入偏置的距离(直径一半);
  • 最后将之前的直线转换成构造线。

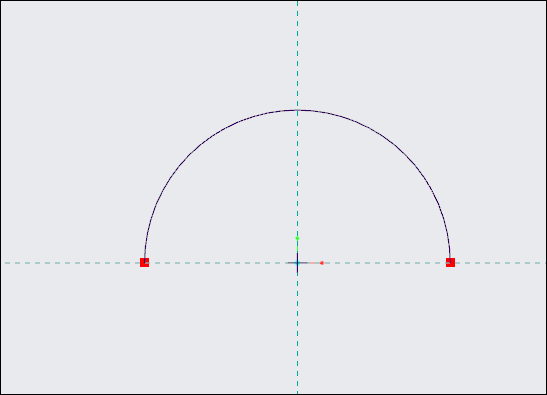

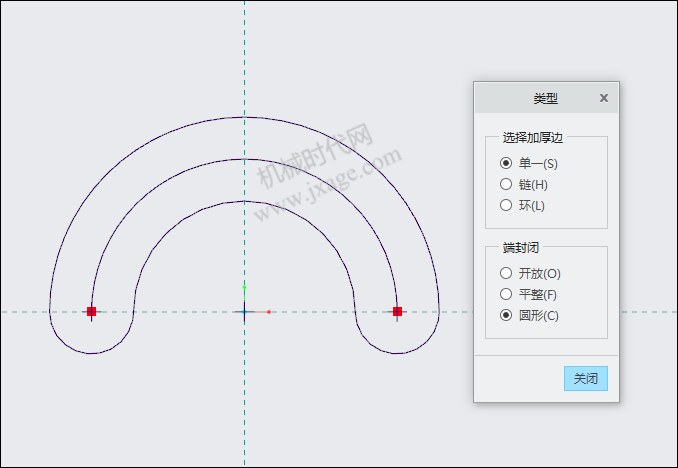

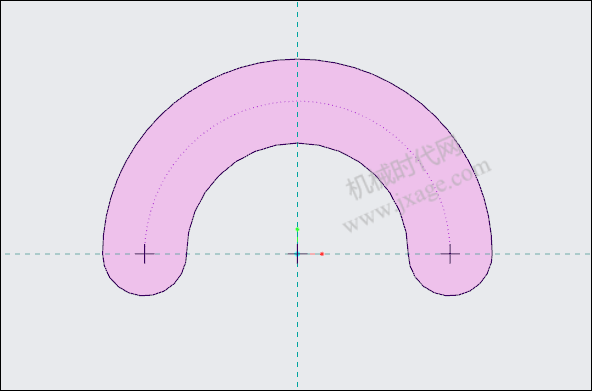

采用加厚的方法创建腰型孔的优点一方面是方便快捷,另一方面是可以创建任意形状的腰型孔,如下图所示。

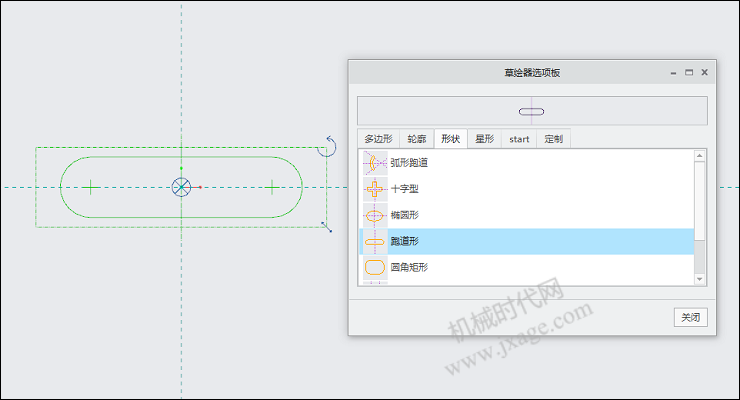

方法3(选项版)

利用Creo草绘选项板中的现有图形创建腰型孔。
