Creo的折叠功能如何使用?

不知道大家平时有没有用过Creo的折叠功能,它的功能是可以将多个特征折叠成一个单个特征。一方面它可以将模型的多个特征打包起来,组合起来的就是一个整体,这样就不会因为其他地方修改了,而导致这部分重生失败。另一方面可以实现将模型去参,便于将模型的交流。

折叠的使用方法如下:

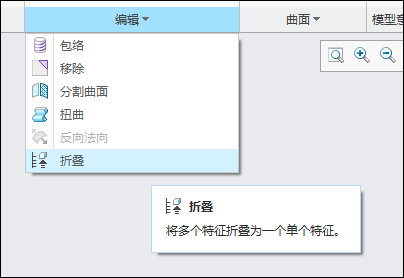

1.点击“折叠”按钮,如下图所示。

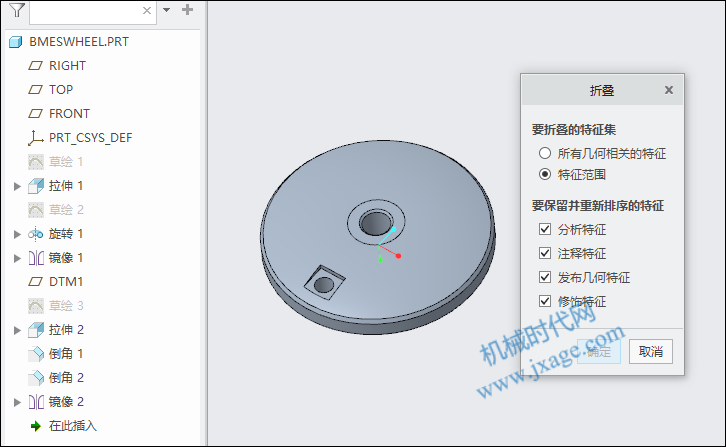

2.此时弹出下图所示的折叠窗口。默认勾选的是“要折叠的特征集”为“特征范围”,“要保留并重新排序的特征”默认勾选为全部。

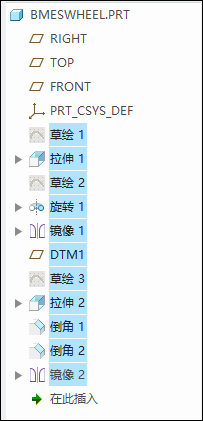

3.在模型树选择我们需要折叠的特征,如下图所示。

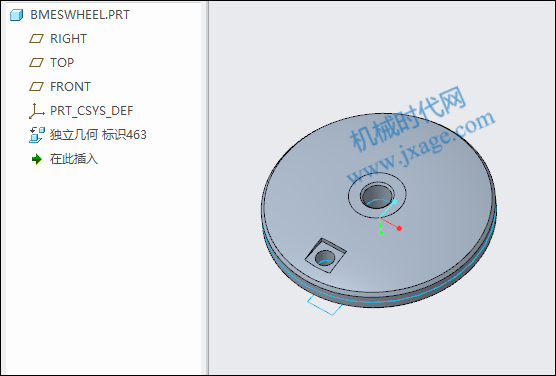

完成。这样模型树就只剩下一个特征了。

注意折叠的过程不可逆,一定要做好模型的备份!
