SolidWorks建模练习（87）：视角误差立方体

最终结果如下图所示：

文章末尾下载模型

方法：

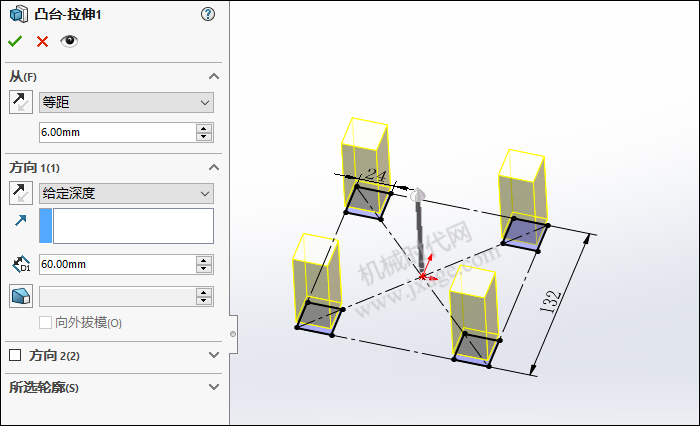

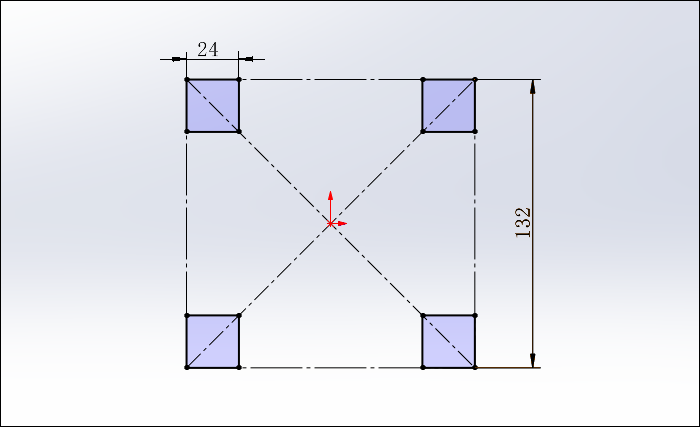

1.点击拉伸凸台/基体，在上视基准面上绘制如下图所示的草图。

开始条件设置为“等距”，等距值为6mm，拉伸深度为60mm，如下图所示，点击勾号完成。

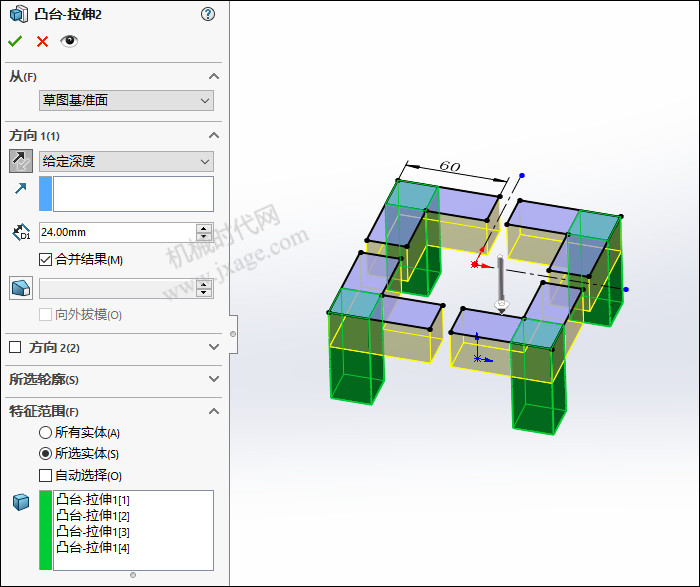

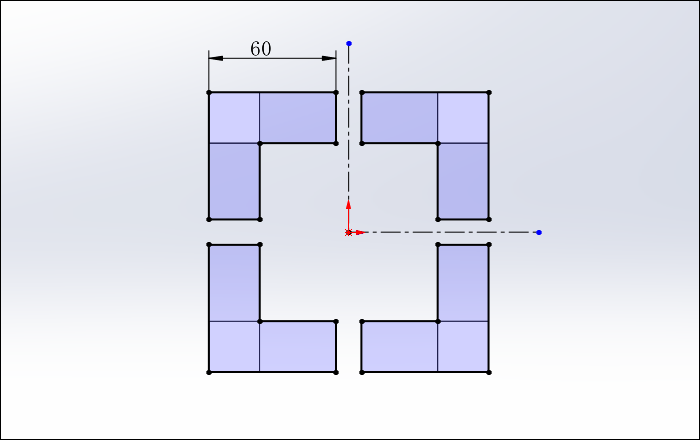

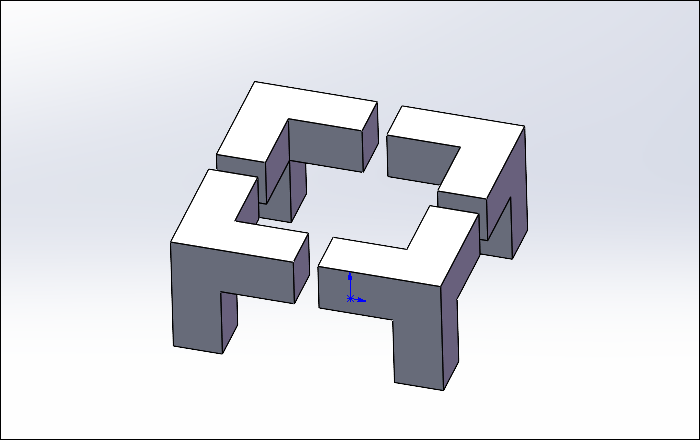

2.再次点击拉伸凸台/基体，在上一步创建的拉伸端面上绘制如下图所示的草图。

设置拉伸深度为24mm。

点击勾号完成。

3.镜向。

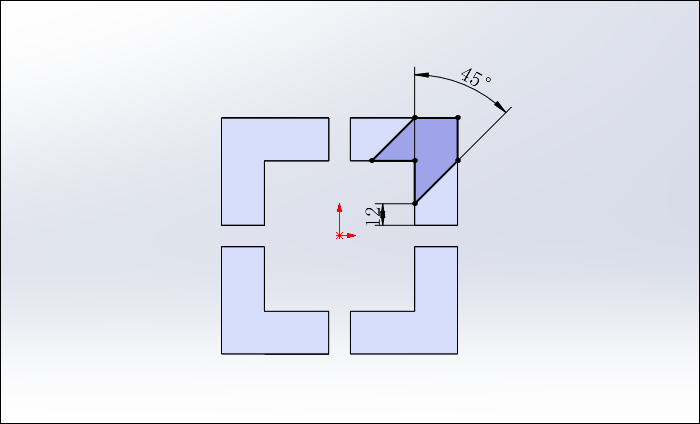

4.点击拉伸切除，在与前视基准面平行的模型端面上绘制如下图所示的草图。

设置拉伸深度为24mm。

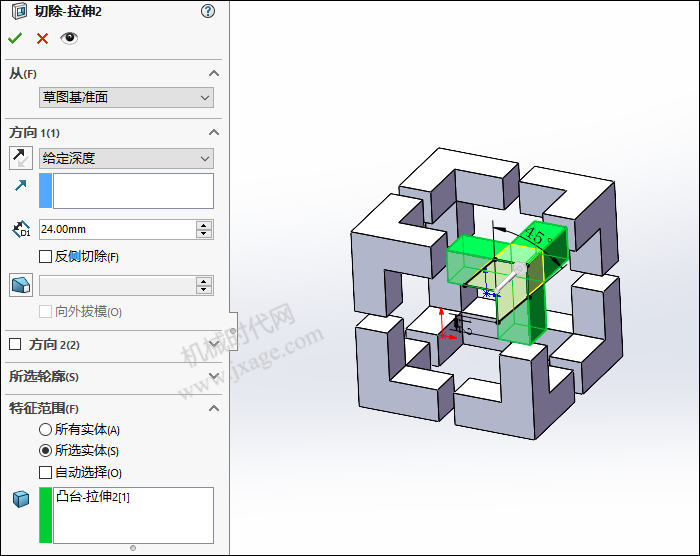

5.点击拉伸切除，在与上视基准面平行的模型端面上绘制如下图所示的草图。

设置拉伸深度为24mm，如下图所示。

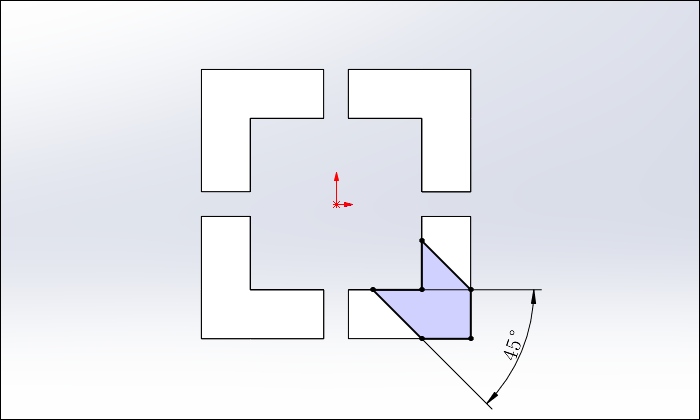

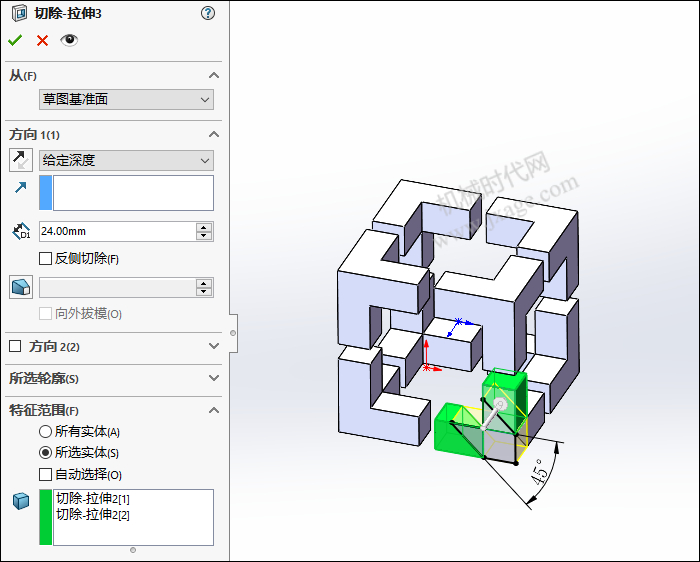

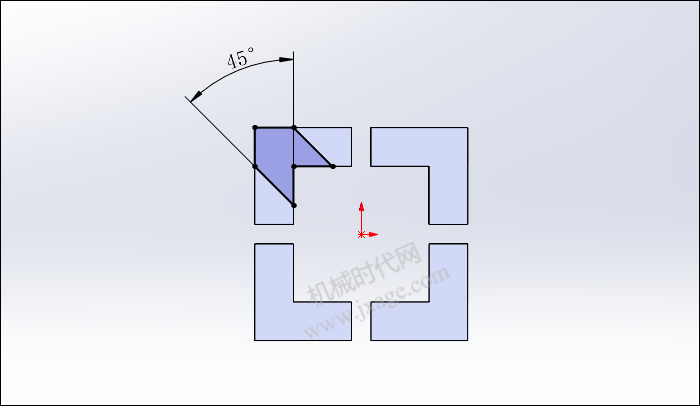

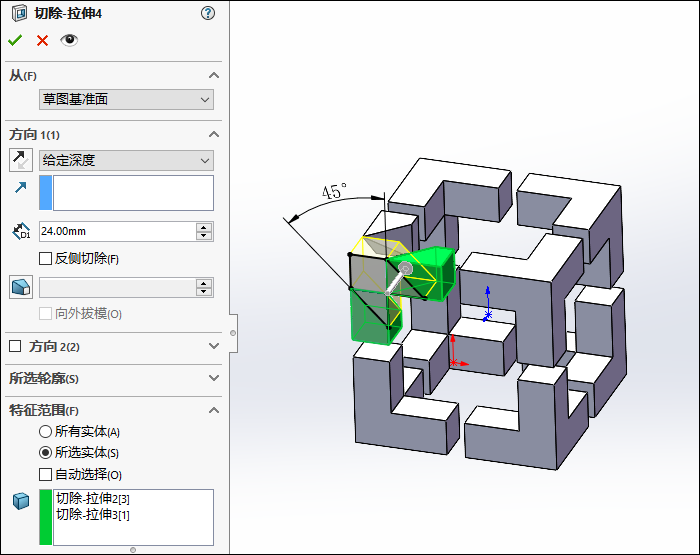

6.点击拉伸切除，在与右视基准面平行的模型端面上绘制如下图所示的草图。

设置拉伸深度为24mm，如下图所示。

7.对模型的面上色。

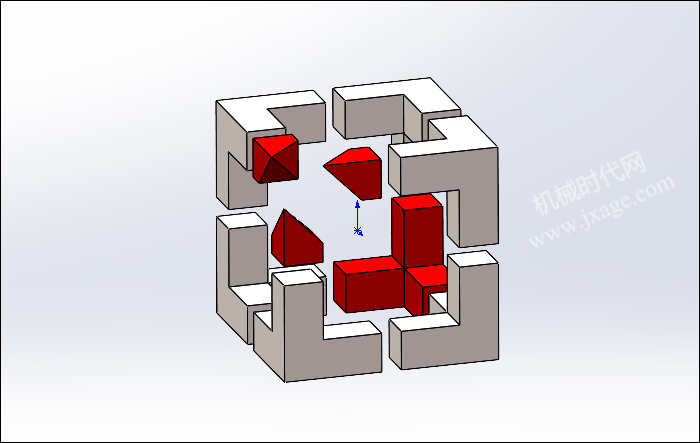

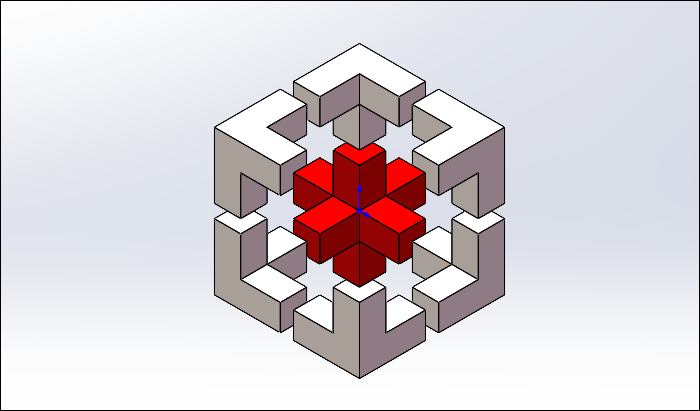

8.按住Ctrl+7，将视图切换到等轴侧视图，可以看到如下图所示的结果。

模型下载：
