Creo三维建模(45):四芯电线

ZDJ
管理员
1379
文章
0
粉丝
Creo建模评论3,333字数 257阅读模式

完成后如下图所示。

Creo三维建模(45):四芯电线-图片1

文章末尾下载模型

方法:

1.在TOP平面绘制如下图所示的草图。

Creo三维建模(45):四芯电线-图片2

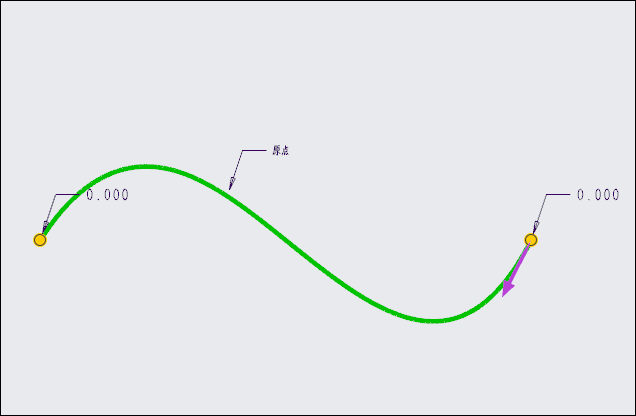

2.点击扫描按钮,选择下图所示的曲线作为扫描的轨迹。

Creo三维建模(45):四芯电线-图片3

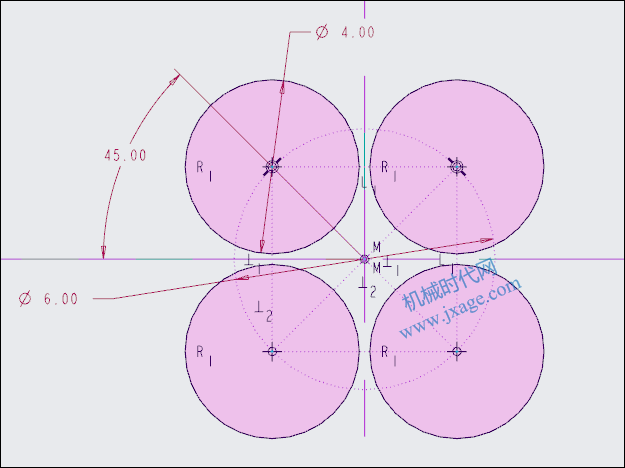

点击控制面板上的“创建或编辑扫描截面”,进入草绘环境,绘制如下图所示的草图作为扫描的截面。

Creo三维建模(45):四芯电线-图片4

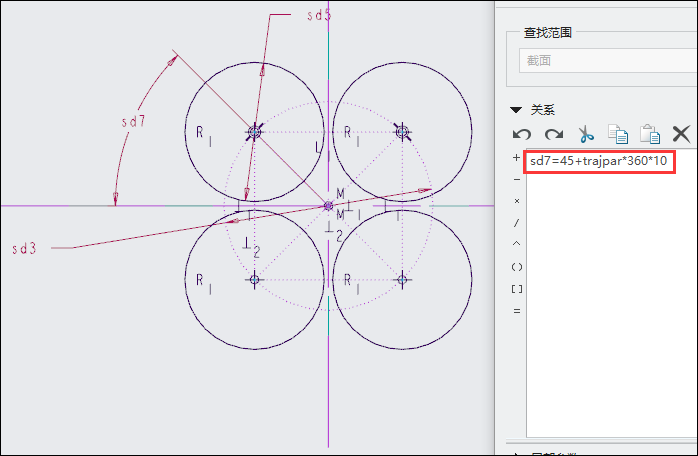

点击【工具】-【关系】,添加如下图所示的关系:

sd7=45+trajpar*360*10

Creo三维建模(45):四芯电线-图片5

点击确定,完成扫描的创建。

Creo三维建模(45):四芯电线-图片6

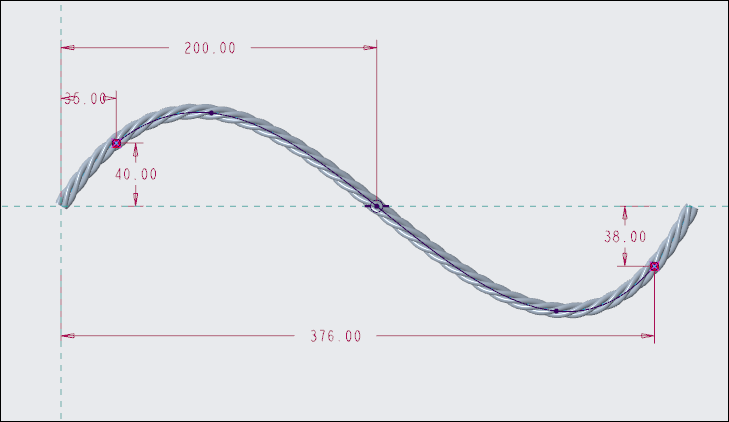

3.在TOP平面绘制如下图所得草绘。

Creo三维建模(45):四芯电线-图片7

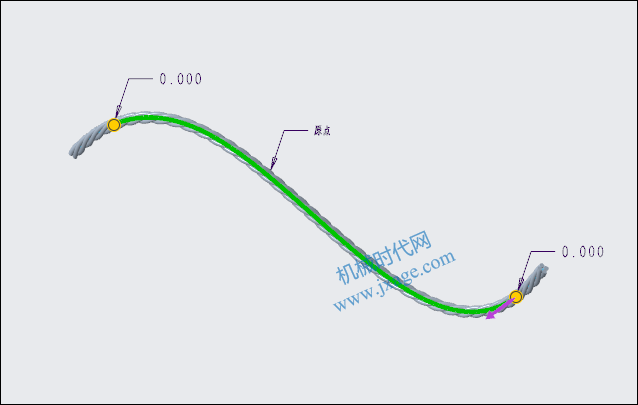

4.点击扫描按钮,选择下图所示的曲线作为扫描的轨迹。

Creo三维建模(45):四芯电线-图片8

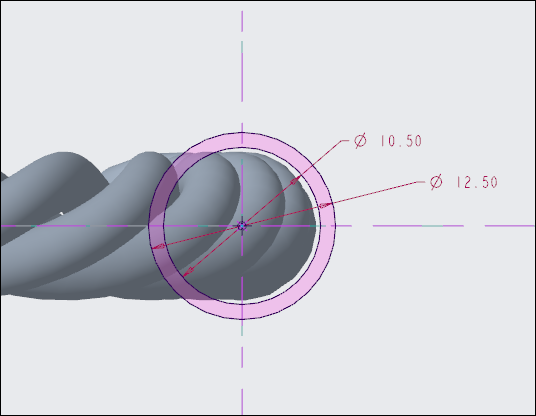

点击控制面板上的“创建或编辑扫描截面”,进入草绘环境,绘制如下图所示的草图作为扫描的截面。

Creo三维建模(45):四芯电线-图片9

点击确定完成。

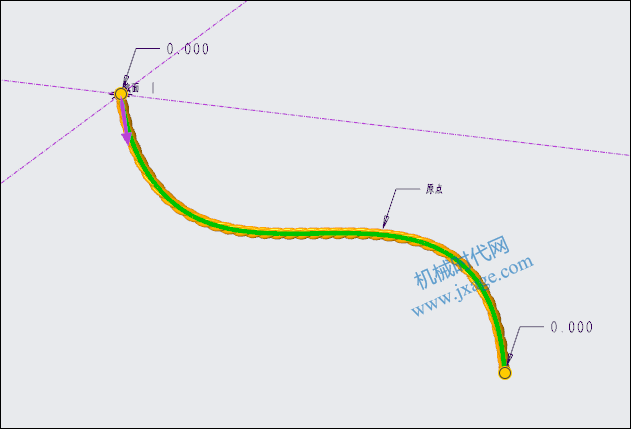

Creo三维建模(45):四芯电线-图片10

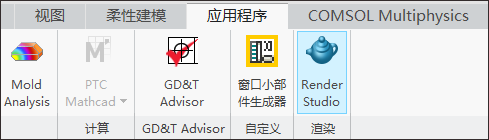

5.利用Creo自带的Render Studio进行渲染。Creo三维建模(45):四芯电线-图片11

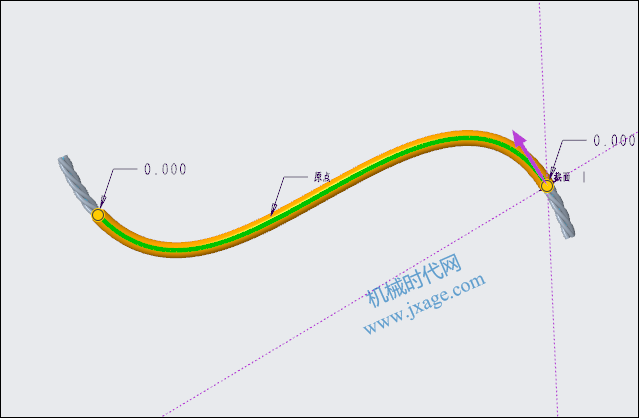

渲染完成后如下图所示。

Creo三维建模(45):四芯电线-图片12

模型下载:
