SolidWorks建模练习(88):排球

  • 777 次阅读
  • 阅读模式

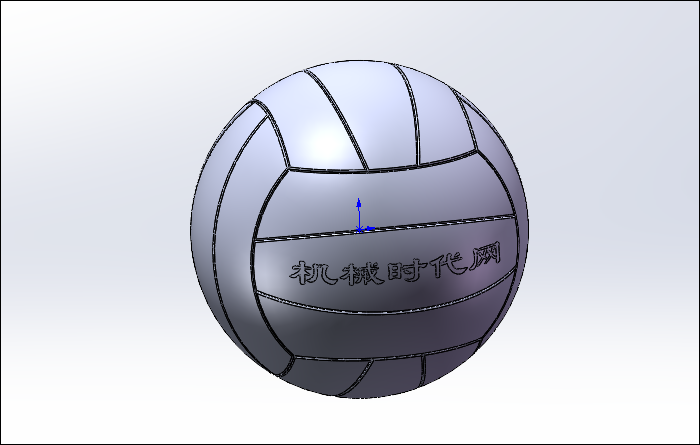

最终结果如下图所示:

文章末尾下载模型

方法:

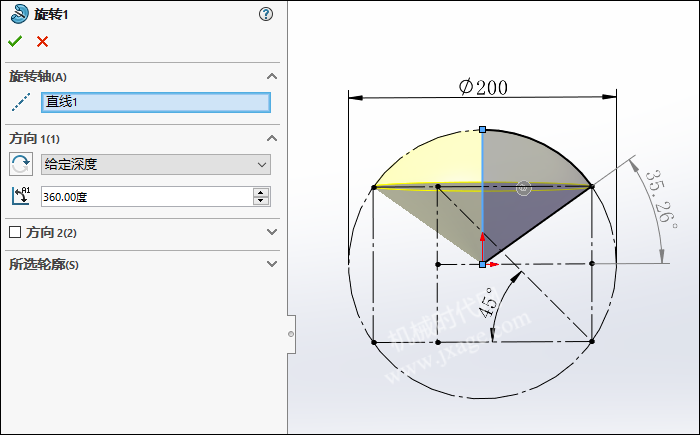

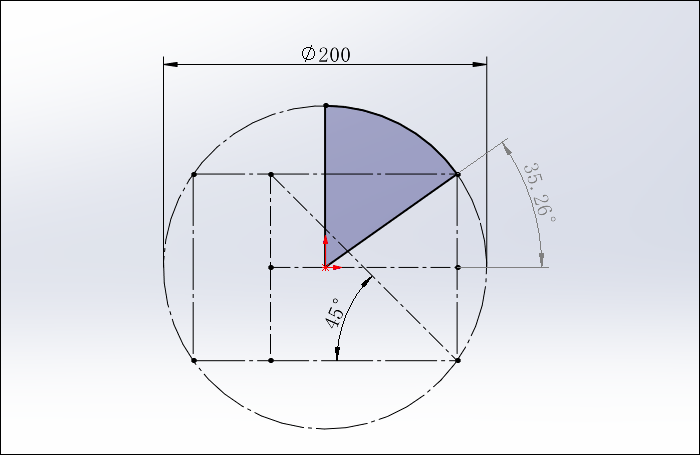

1.点击旋转凸台/基体,在前视基准面上绘制如下图所示的草图。

点击勾号完成。

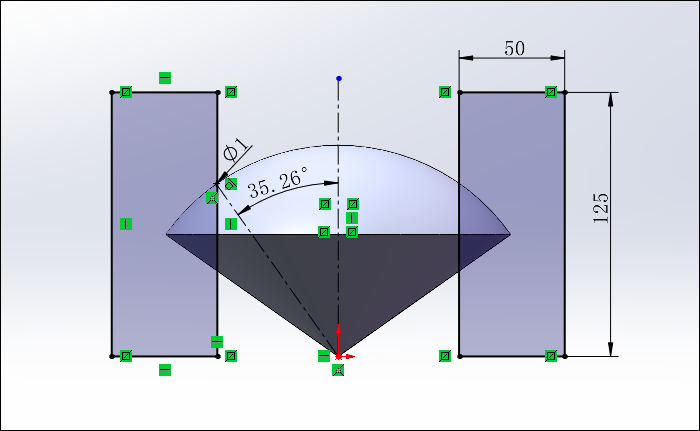

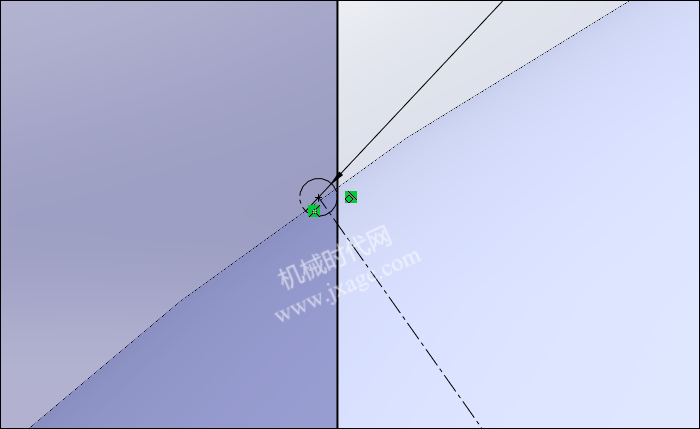

2.点击拉伸切除,在前视基准面上绘制如下图所示的草图。

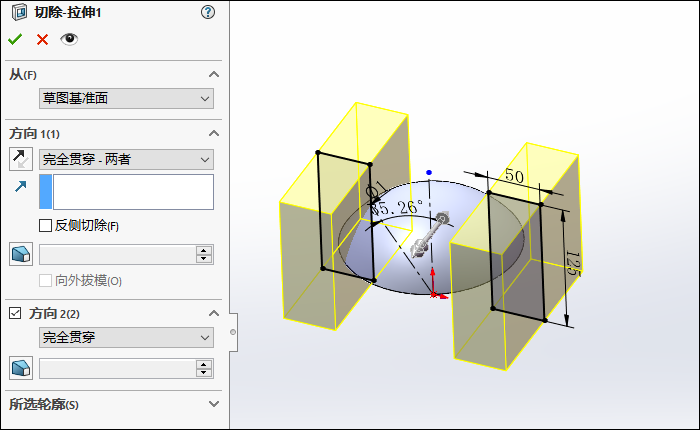

方向1终止条件和方向2终止条件如下图所示。

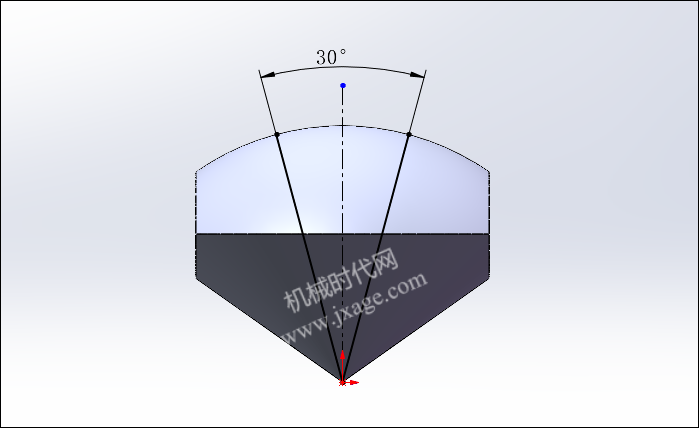

3.点击草图绘制,在前视基准面上绘制如下图所示的草图。

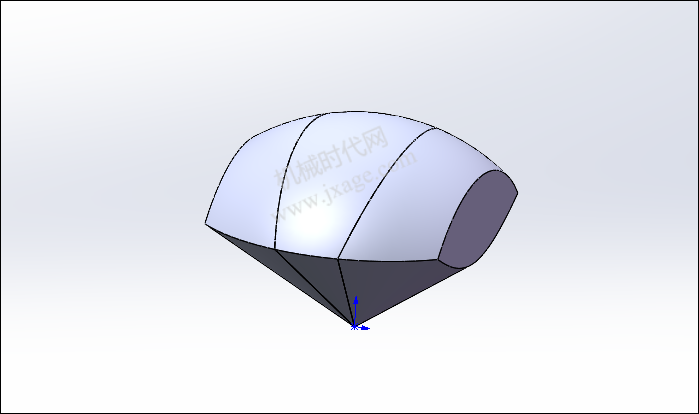

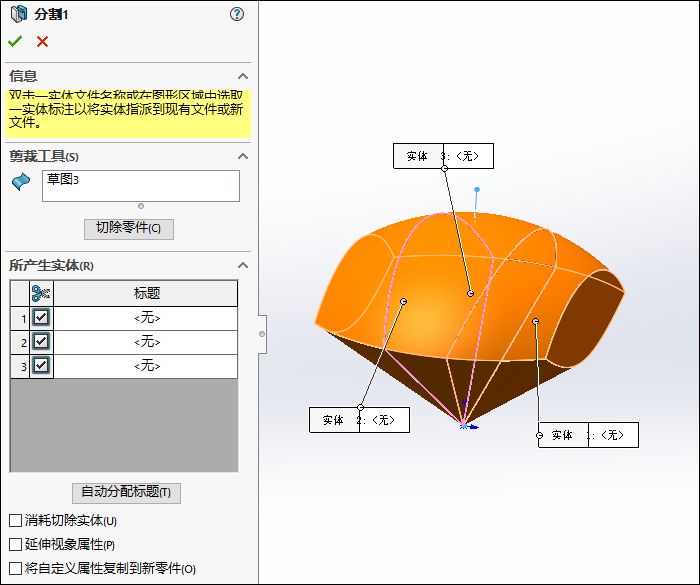

4.点击“插入”-“特征”-“分割”,选择上一步创建的草图作为剪裁工具,对实体进行分割,按照下图进行设置。

点击勾号完成。

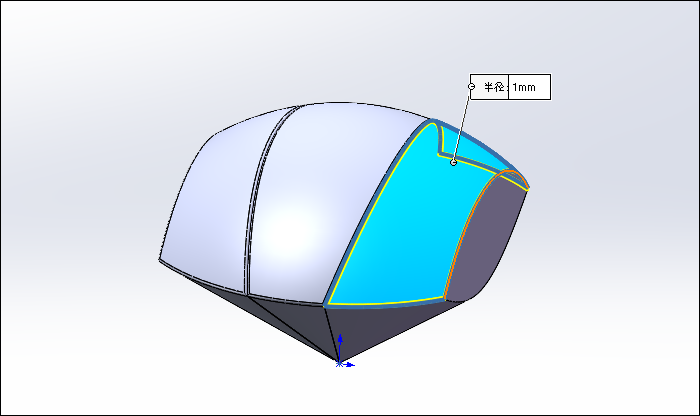

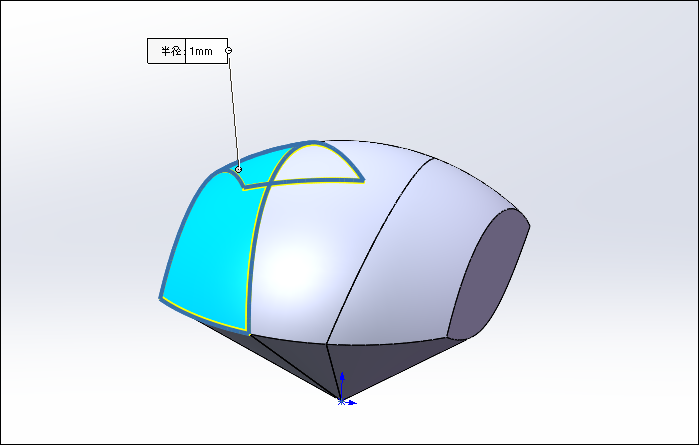

5.倒圆角。

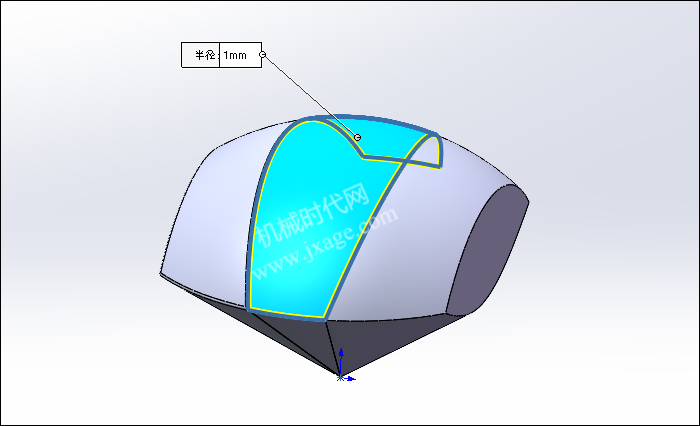

6.倒圆角。

7.倒圆角。

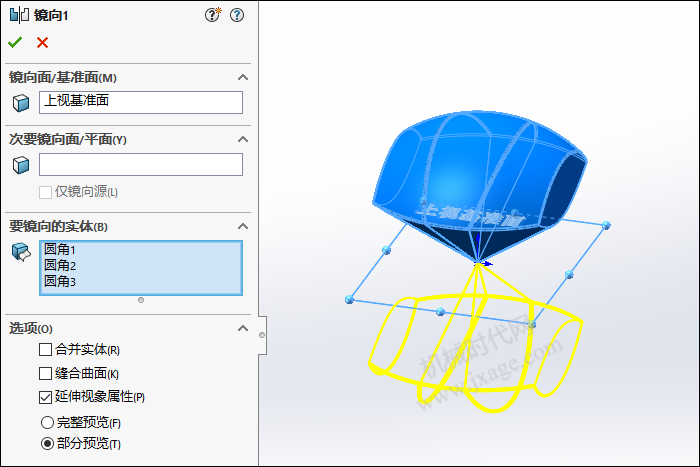

8.镜向。

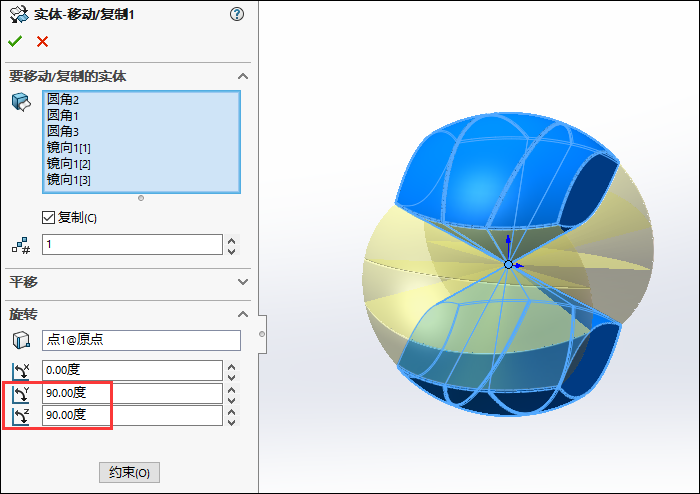

9.点击“插入”-特征”-“移动/复制”,按照下图进行设置,勾选“复制”选项,旋转点选择原点,将所有实体绕Y轴和Z轴旋转90度,点击勾号完成。

10.再次点击“插入”-特征”-“移动/复制”,按照下图进行设置,勾选“复制”选项,旋转点选择原点,将上一步创建出的实体绕Y轴和Z轴旋转90度,点击勾号完成。

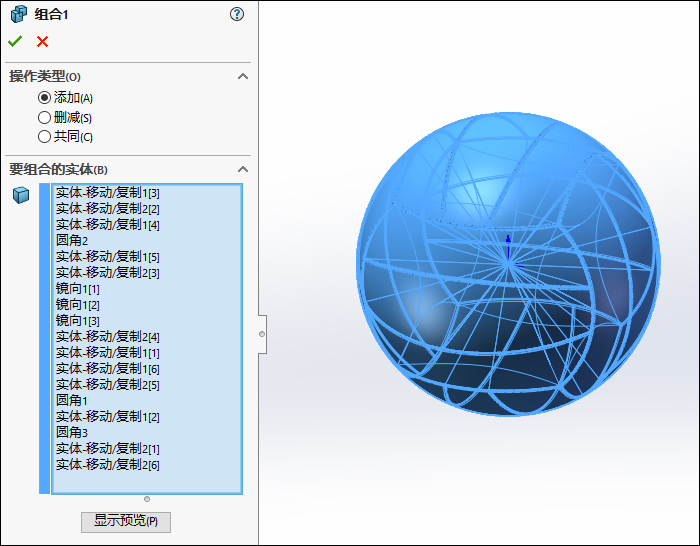

11.点击“插入”-“特征”-“组合”,类型选择“添加”,选择下图的实体进行组合。

点击勾号完成。

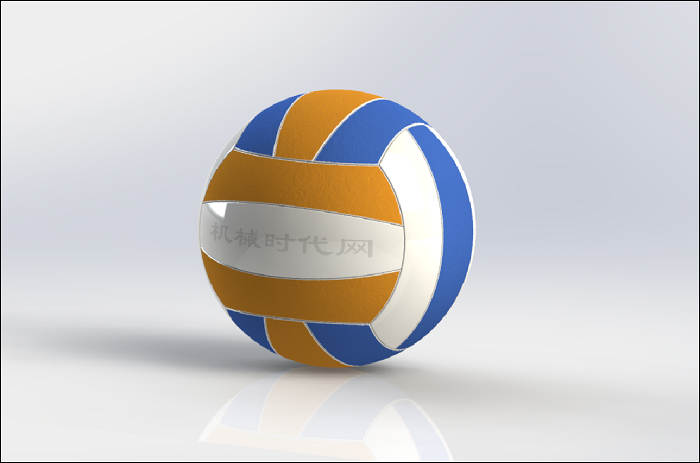

12.渲染完成。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
