Creo创建视角误差立方体及分割曲面的作用

ZDJ
管理员
1363
文章
0
粉丝
Proe建模评论2,2611字数 429阅读1分25秒阅读模式

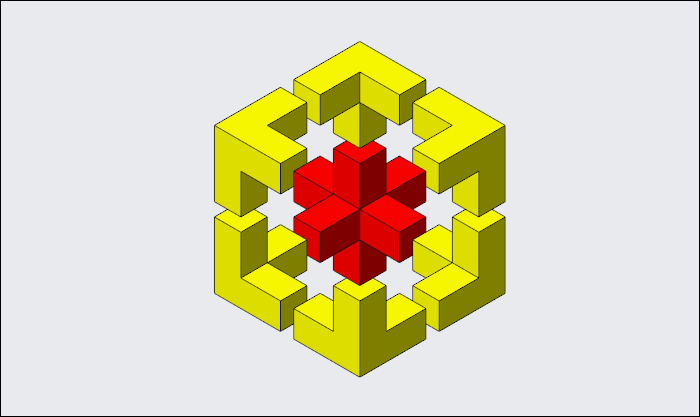

最终结果如下图所示:

文章末尾下载模型

方法:

1.将类型设置为“首选项”,默认方向设置为“等轴测”,点击确定。

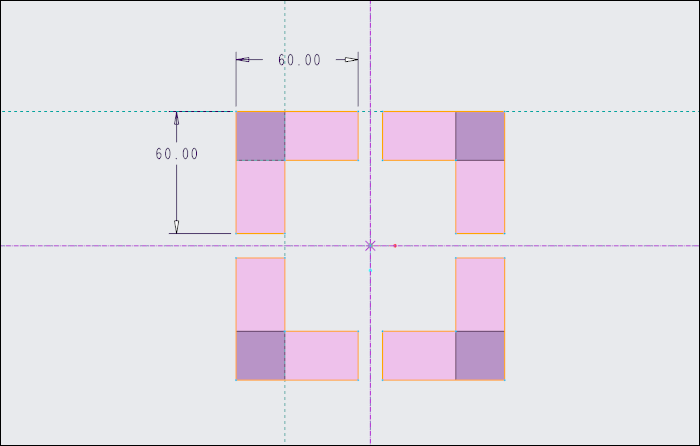

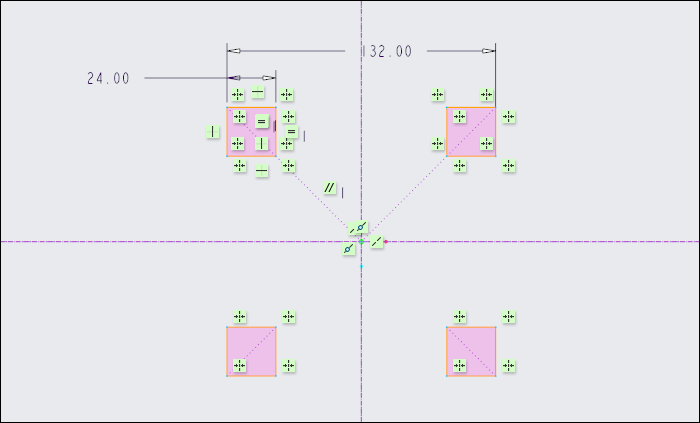

2.点击拉伸,在TOP平面绘制如下图所示的草图。

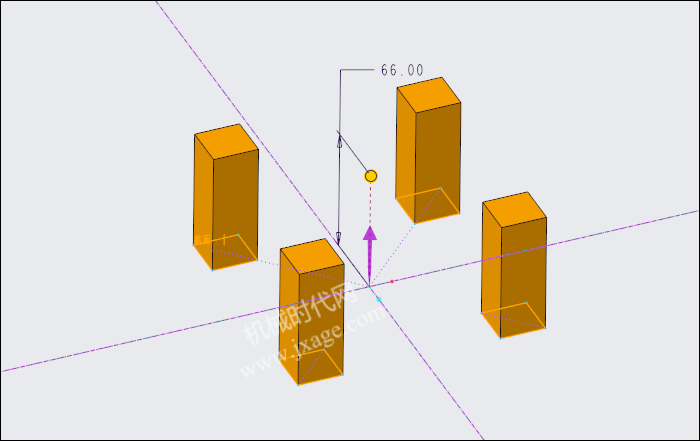

设置拉伸深度为66mm。

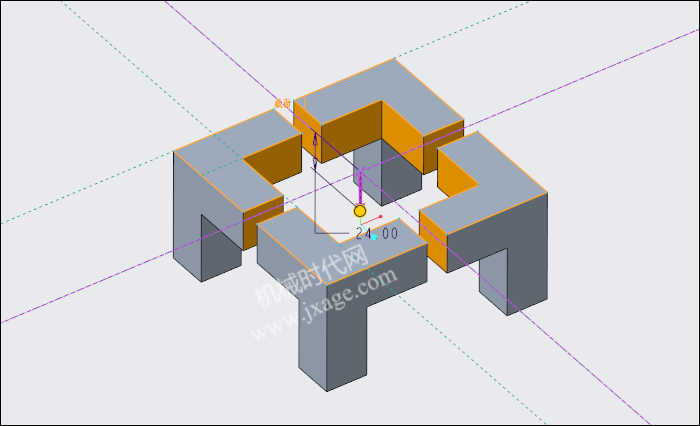

3.再次点击拉伸,在模型的上端面绘制如下图所示的草图。

设置拉伸深度为24mm。

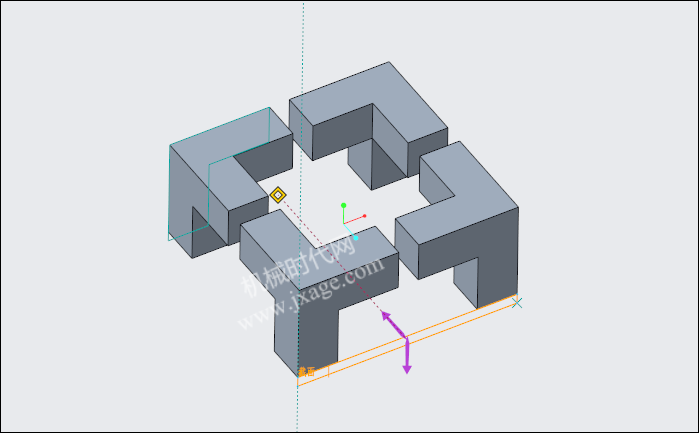

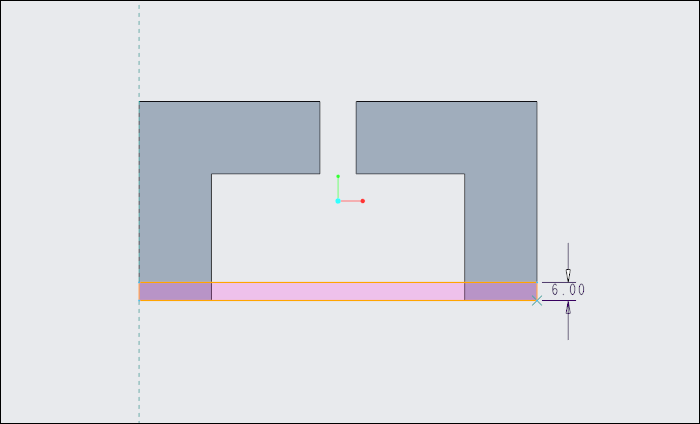

4.点击拉伸,激活移除材料,在下图所示的面上绘制草图。

拉伸切除到对面。

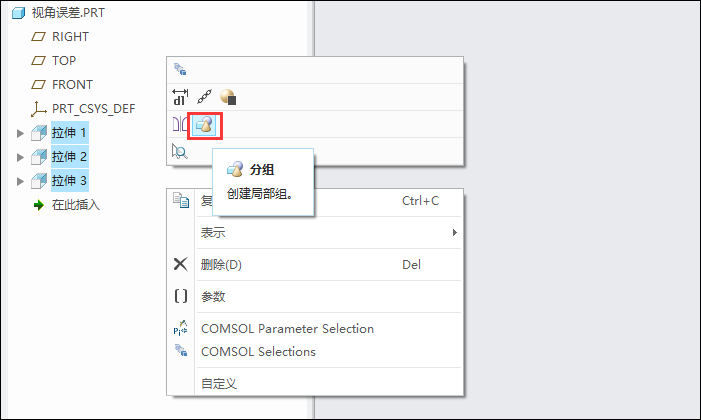

5.在模型树上选择三个拉伸特征,鼠标右键选择“分组”,如下图所示。

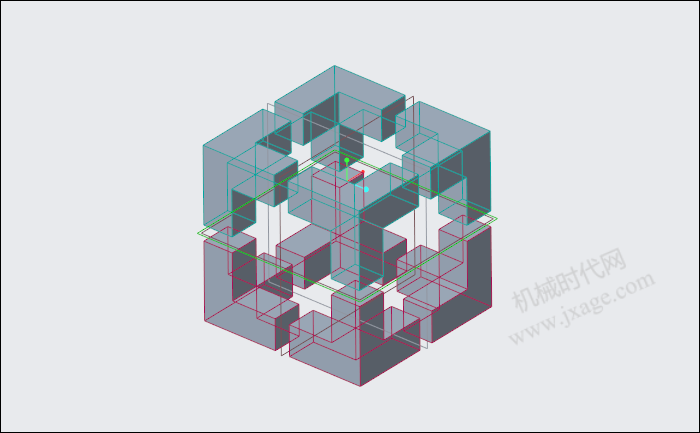

6.选中上一步创建的组特征,点击镜像,以TOP平面作为镜像平面。

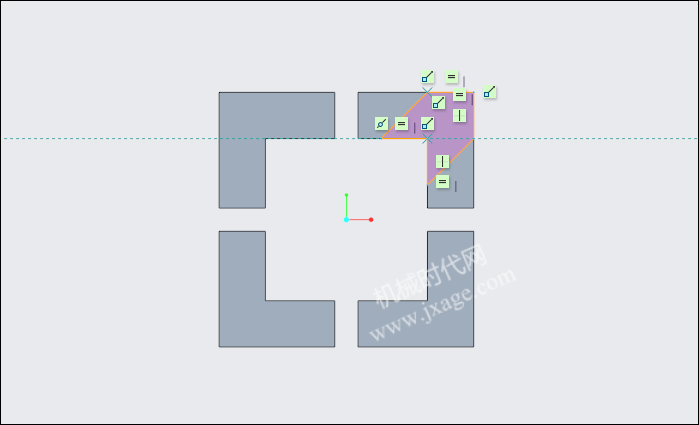

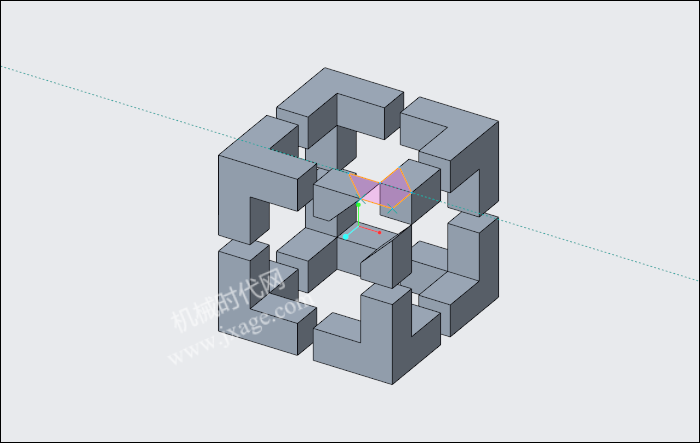

7.点击拉伸,激活移除材料,在模型端面上绘制如下图所示的草图。

设置拉伸深度为24mm。

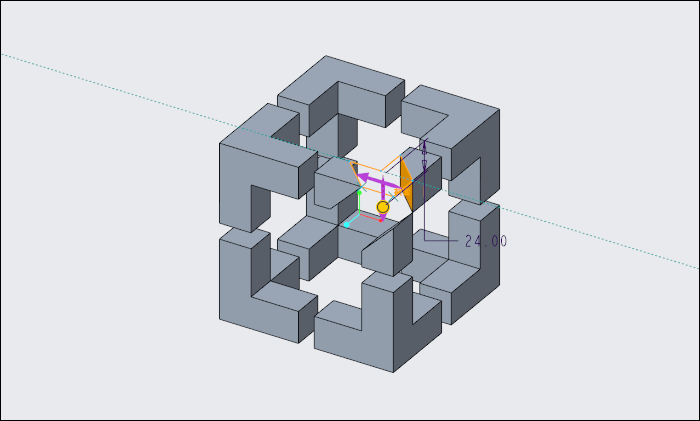

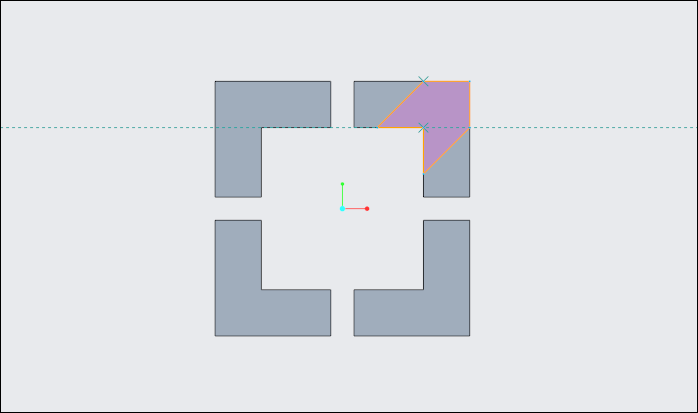

8.点击拉伸,激活移除材料,在模型端面上绘制如下图所示的草图。

设置拉伸深度为24mm。

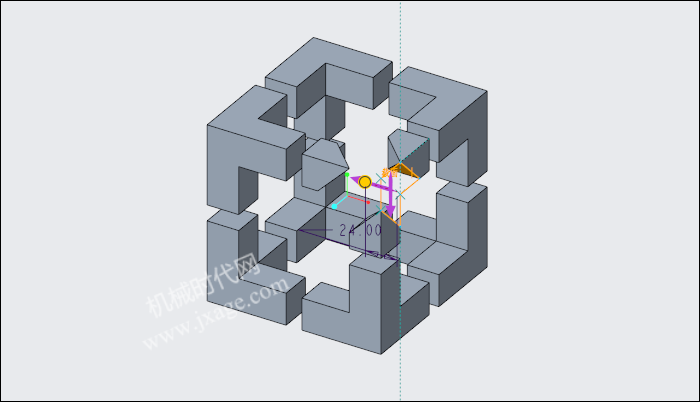

9.点击拉伸,激活移除材料,在模型端面上绘制如下图所示的草图,设置拉伸深度为24mm。

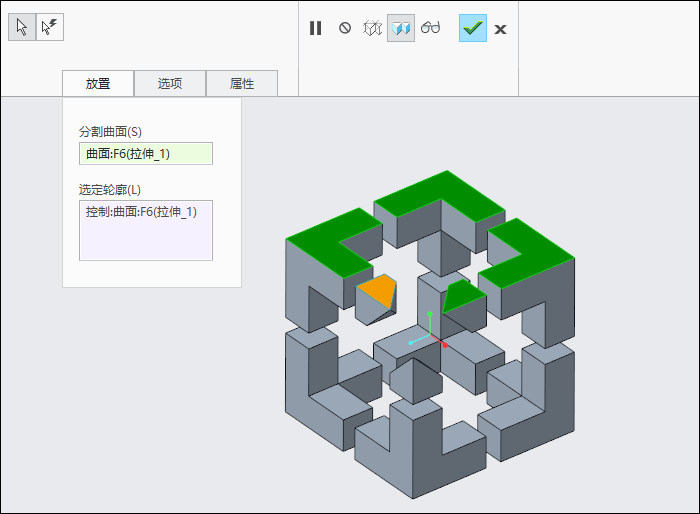

10.点击“分割曲面”,选择下图所示的绿色平面作为分割曲面,选定轮廓选择下图黄色的面,点击勾号完成曲面的分割。之所以对曲面进行分割,目的是为了接下来进行上色。

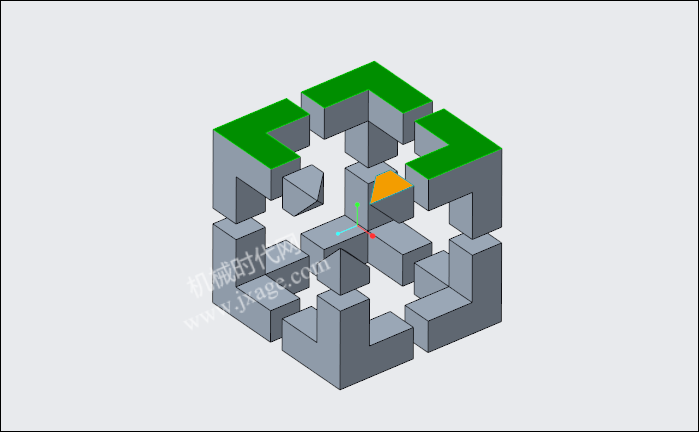

11.点击“分割曲面”,选择下图所示的绿色平面作为分割曲面,选定轮廓选择下图黄色的面,点击勾号完成曲面的分割。

12.分割完曲面后就可以方便我们上色了。

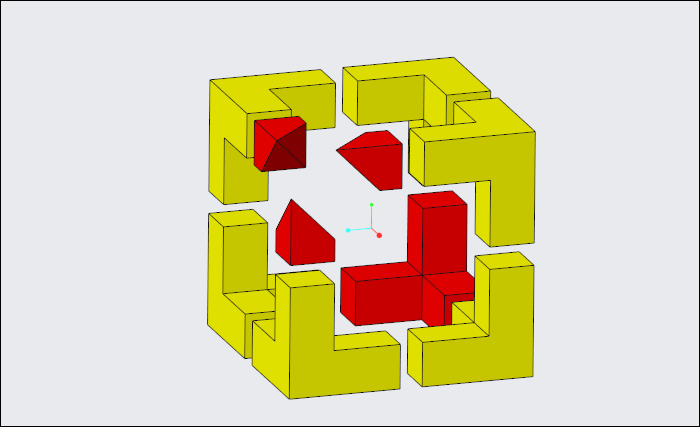

13.按Ctrl+D,我们就可以看到如下图所示的结果。
