Proe模拟蝴蝶飞行,来点文艺范!

  • 5,809 次阅读
  • 阅读模式

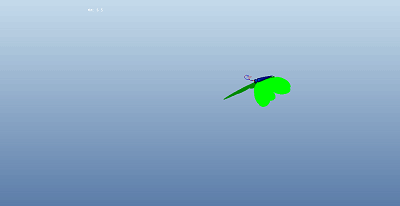

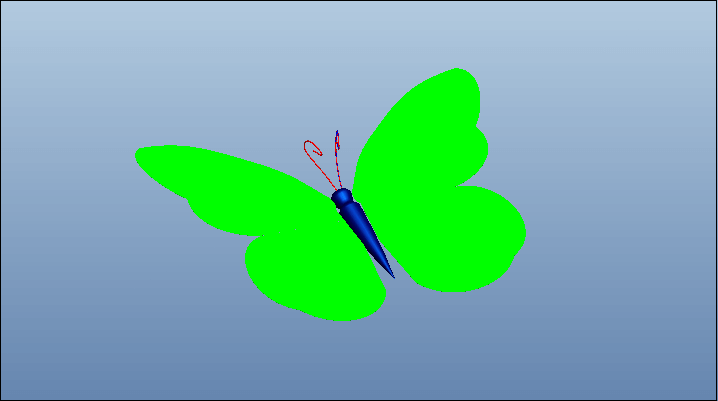

今天做点有趣的事情,来模拟一下蝴蝶的飞行。Proe可以做到吗?当然可以!而且非常简单。接下来就简单介绍一下吧。最终结果如下:

文章末尾下载模型

方法:

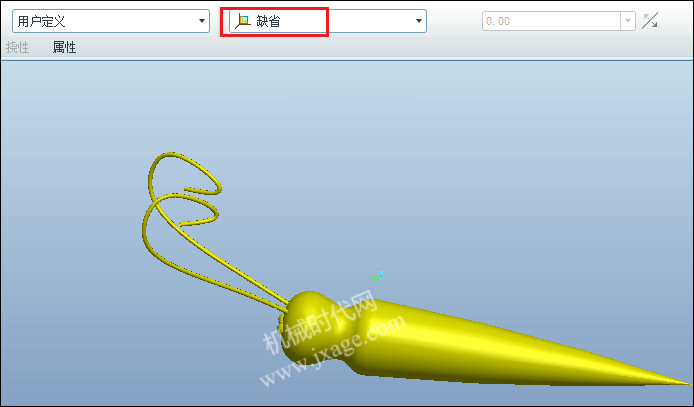

1.创建一个组件文件。插入body零件,以缺省的方式进行放置。如下图。

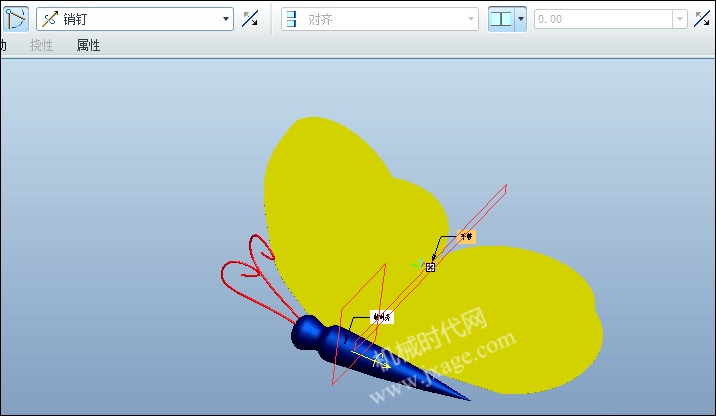

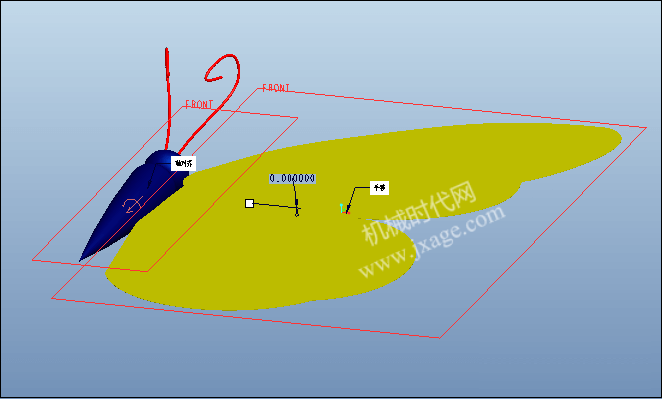

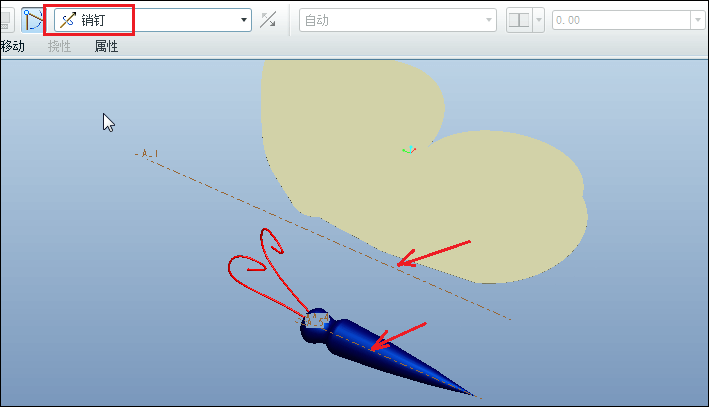

2.添加Wings,连接方式选择销钉,选择下面的两个基准轴线。

选择下面的两个平面使翅膀在沿着轴线的方向进行定位。

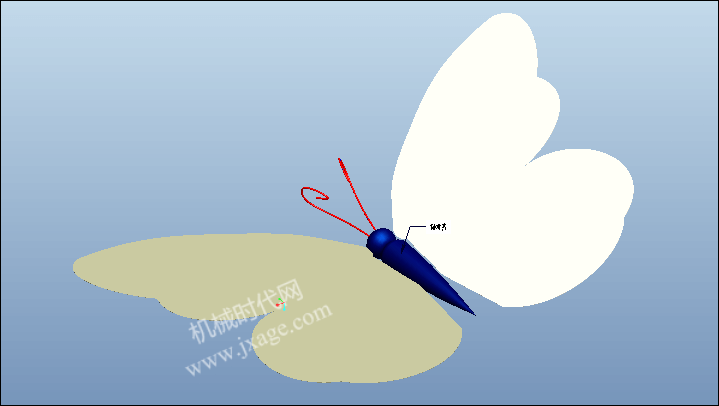

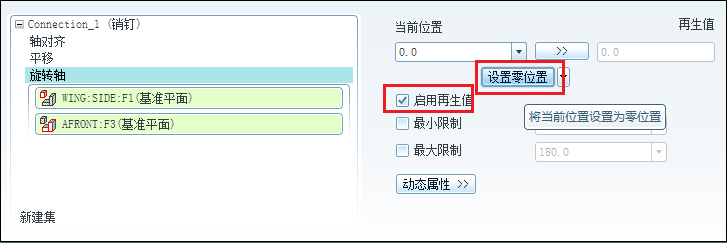

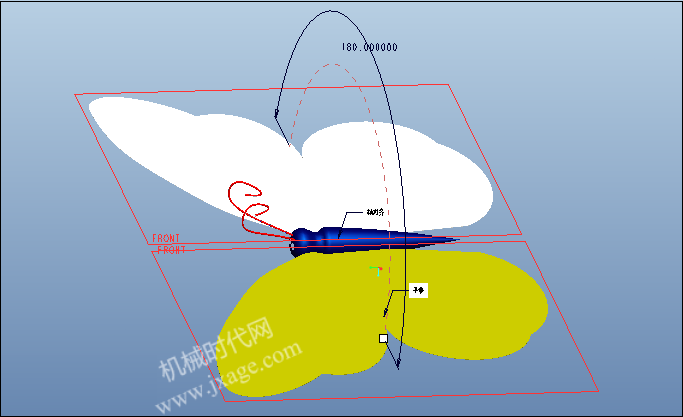

点击【放置】-【旋转轴】,选择下面的两个平面进行对齐,点击设置零位置并勾选启用再生值。

3.采用同样的方法,再次添加一个翅膀。

4.点击【应用程序】-【机构】,进入机构环境。

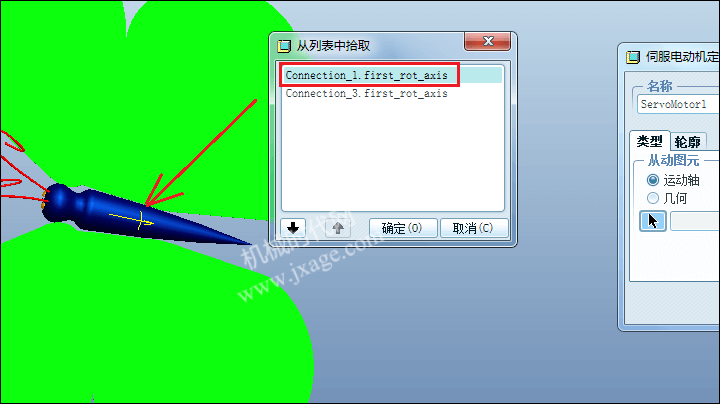

5.添加一个伺服电机,在下面的红色箭头处鼠标右击选择【从列表中拾取】,选择Connection_1.first_rot_axis,点击确定,即可选择其中的一个运动轴。

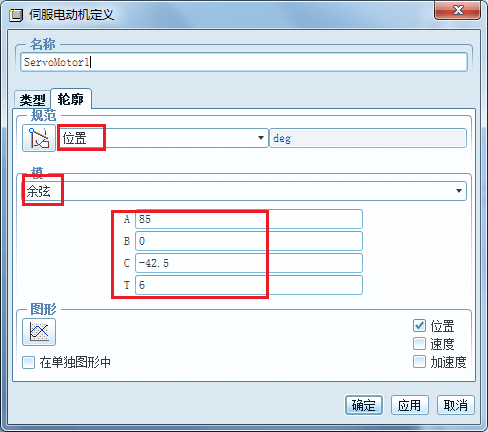

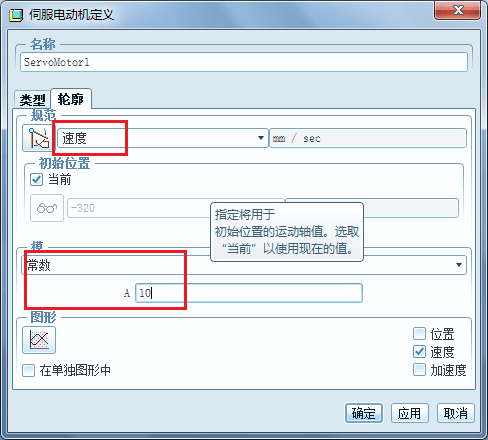

定义电机参数,如下图。

6.再次添加一个伺服电机。选择Connection_3.first_rot_axis,点击确定。

定义电机参数。

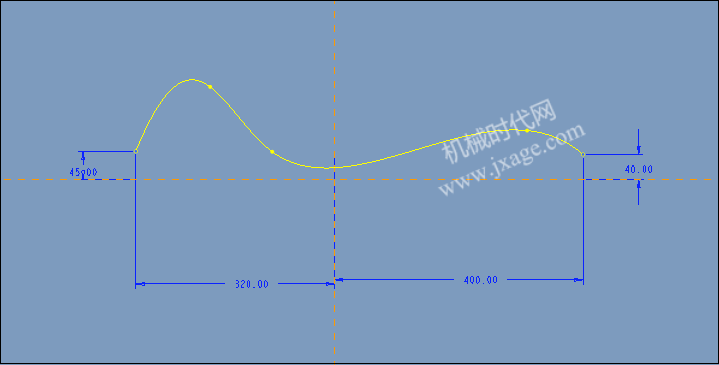

7.再次创建一个组件,名称任意。在FRONT平面绘制如下的草绘作为蝴蝶飞行的轨迹。

8.添加上面创建的蝴蝶组件作为零件。连接方式选择平面,选择下面的两个平面作为参照。

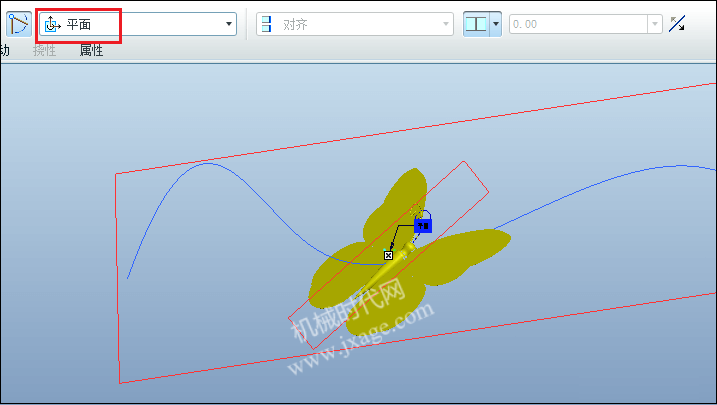

点击【放置】-【新建集】,添加一个槽连接,选择第6步的曲线和蝴蝶装配体的基准点,即可完成连接。

9.点击【应用程序】-【机构】,再次进入机构环境。

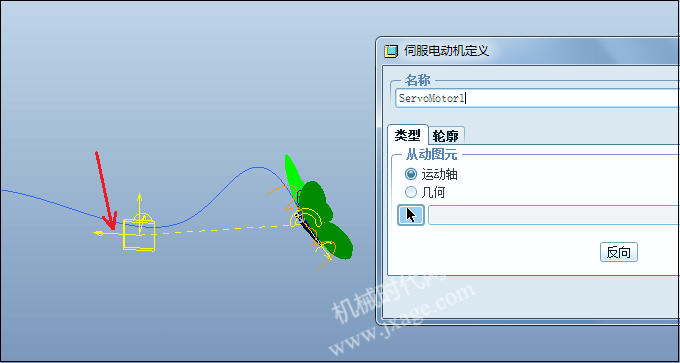

10.添加一个伺服电机。选择下图红色箭头所指的运动轴。

按钮下图定义电机参数。

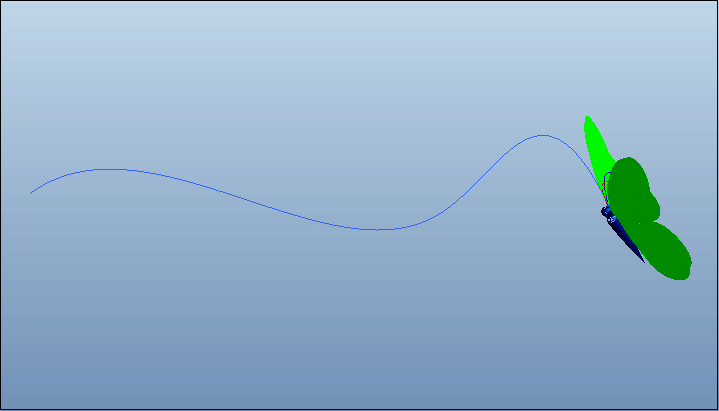

点击拖动元件按钮,将蝴蝶的姿态进行微调,最终结果如下。

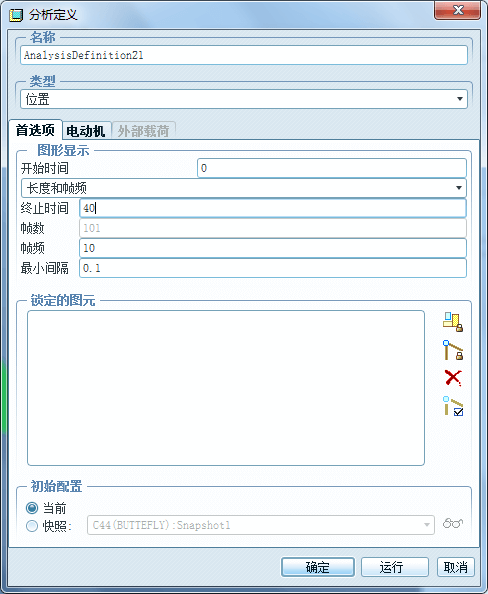

11.点击【机构分析】,时间设置为40,点击运行。

模型下载:
