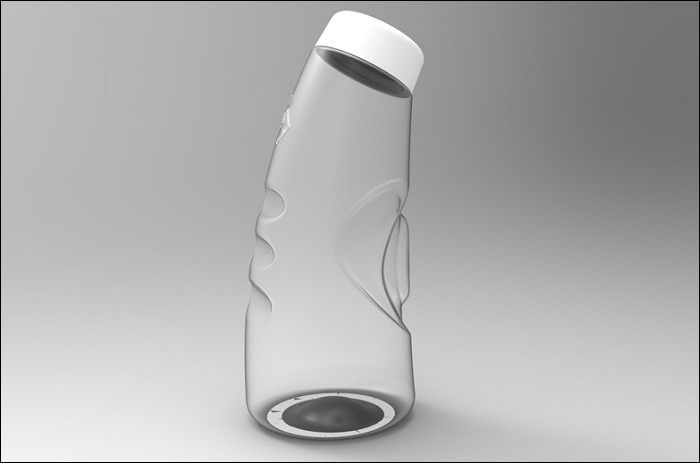

最终结果如下图所示。

Creo三维建模(39):塑料瓶-图片1

文章末尾下载模型

方法:

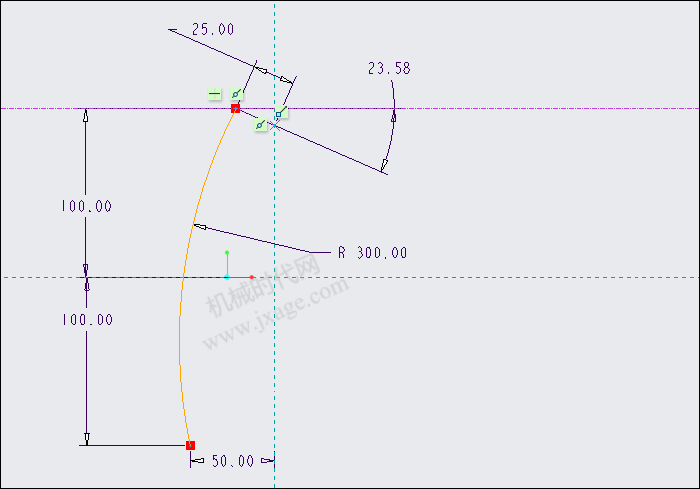

1.在FRONT平面绘制如下图所示的草图。

Creo三维建模(39):塑料瓶-图片2

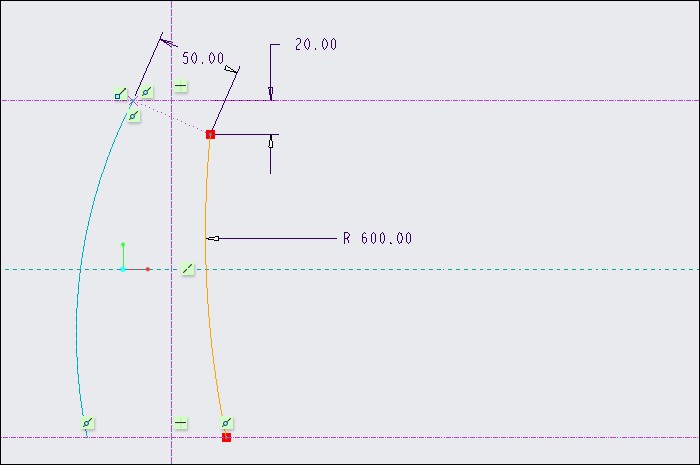

2.在FRONT平面绘制如下图所示的草图。

Creo三维建模(39):塑料瓶-图片3

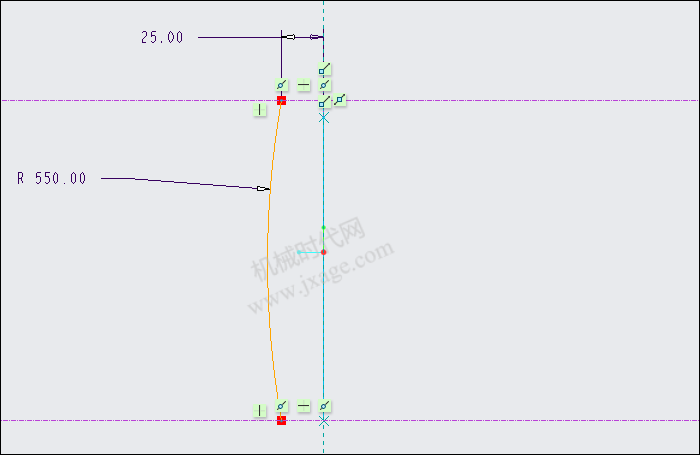

3.在RIGHT平面绘制如下图所示的草图。

Creo三维建模(39):塑料瓶-图片4

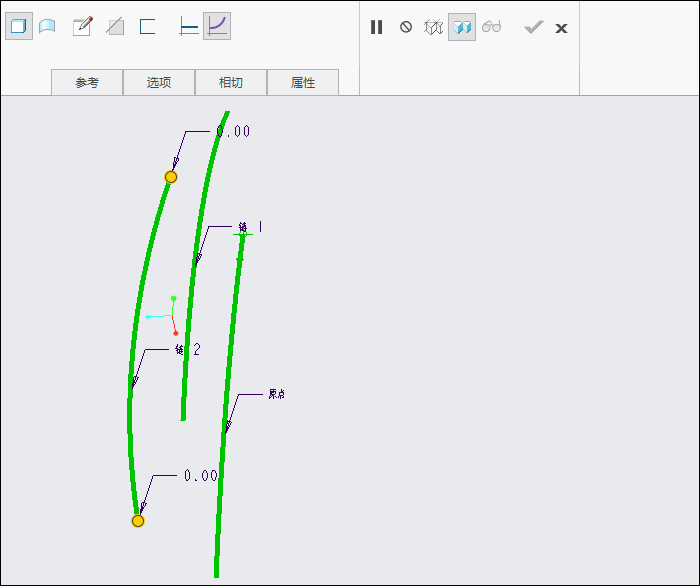

4.点击扫描按钮,依次选择上面创建的3条曲线,类型选择“扫描为曲面”,点击草绘按钮进行草绘环境。

Creo三维建模(39):塑料瓶-图片5

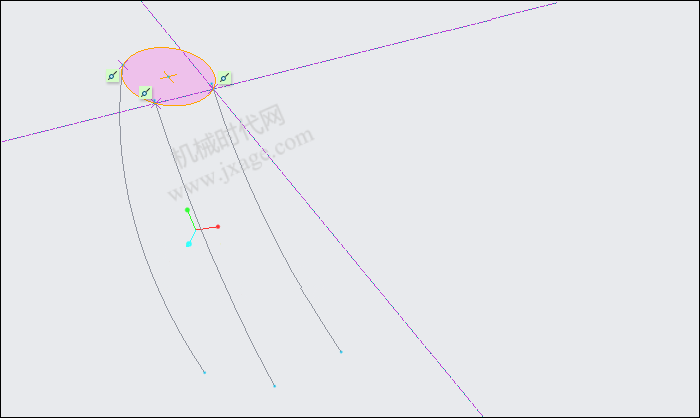

绘制如下图所示的草图作为扫描的截面。

Creo三维建模(39):塑料瓶-图片6

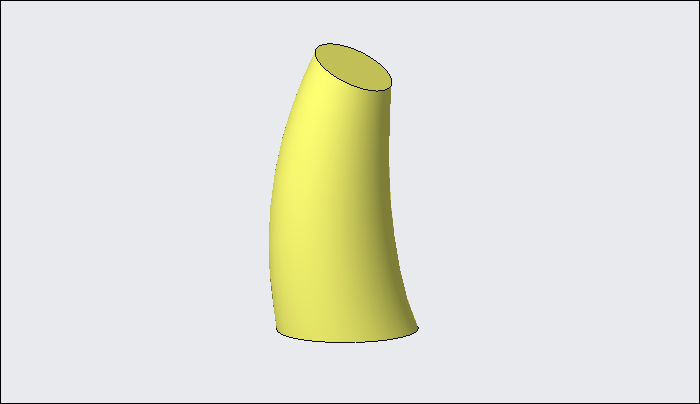

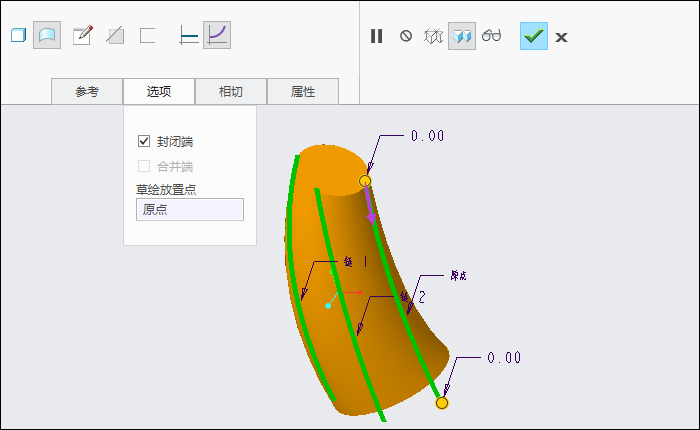

点击选项,勾选“封闭端”,点击勾号完成。

Creo三维建模(39):塑料瓶-图片7

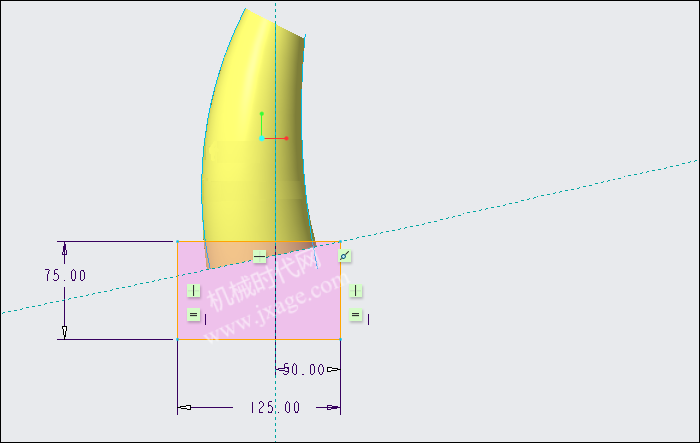

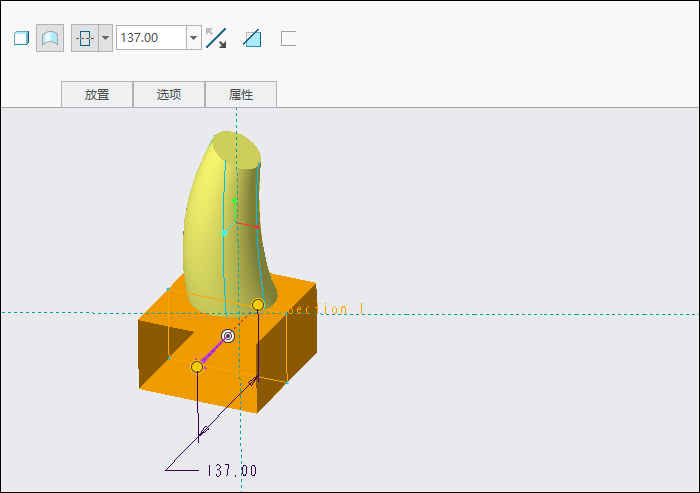

5.点击拉伸,类型选择“曲面”,在FRONT平面绘制如下图所示的草图。

Creo三维建模(39):塑料瓶-图片8

选择对称拉伸。

Creo三维建模(39):塑料瓶-图片9

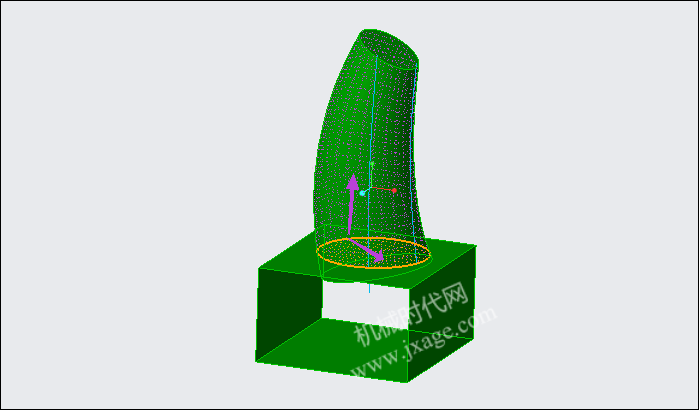

6.按住Ctrl键依次选择扫描曲面和拉伸曲面,点击“合并”。

Creo三维建模(39):塑料瓶-图片10

合并完成后如下图所示。

Creo三维建模(39):塑料瓶-图片11

7.点击拉伸,绘制如下图所示的草图。

Creo三维建模(39):塑料瓶-图片12

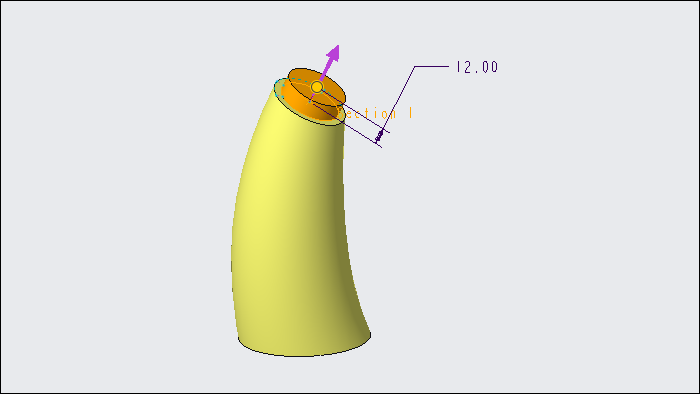

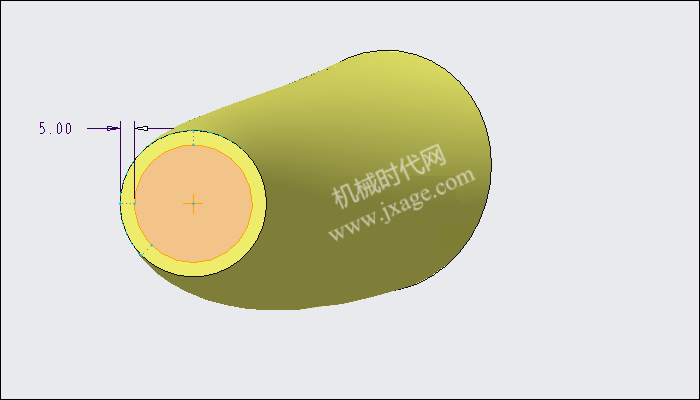

拉伸高度12mm。

Creo三维建模(39):塑料瓶-图片13

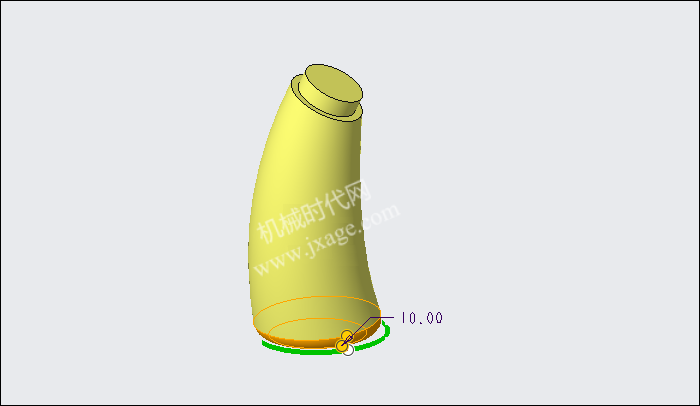

8.倒圆角。

Creo三维建模(39):塑料瓶-图片14

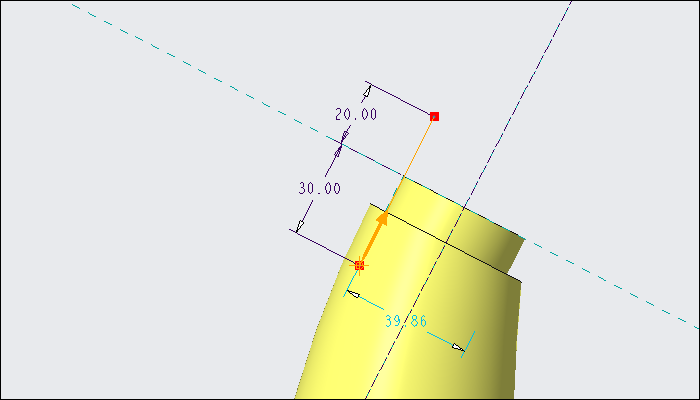

9.点击螺旋扫描,在FRONT平面绘制如下图所示的扫描路径。

Creo三维建模(39):塑料瓶-图片15

绘制如下图所示的草图作为扫描的截面。

Creo三维建模(39):塑料瓶-图片16

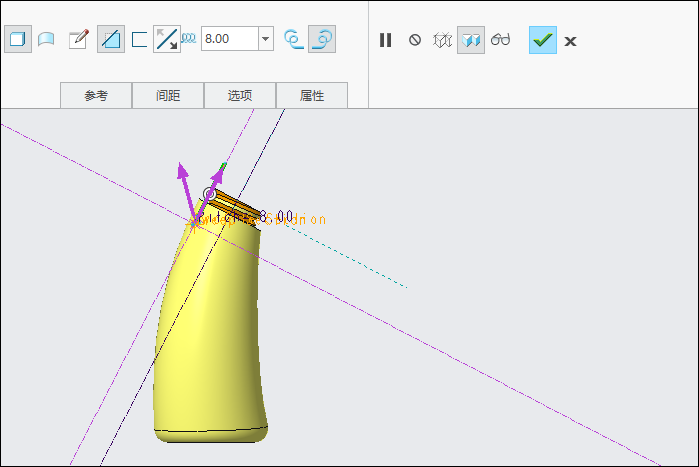

设置节距值为8。

Creo三维建模(39):塑料瓶-图片17

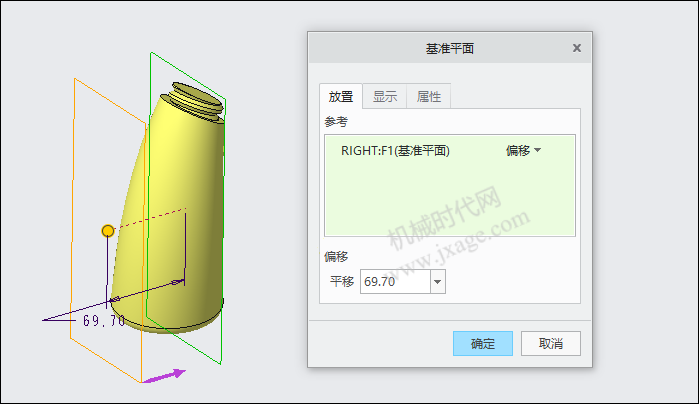

10.创建基准平面DTM1。

Creo三维建模(39):塑料瓶-图片18

11.选择扫描曲面,点击“偏移”,点击“编辑内部草绘”,在RIGHT平面绘制如下图所示的草图。

Creo三维建模(39):塑料瓶-图片19

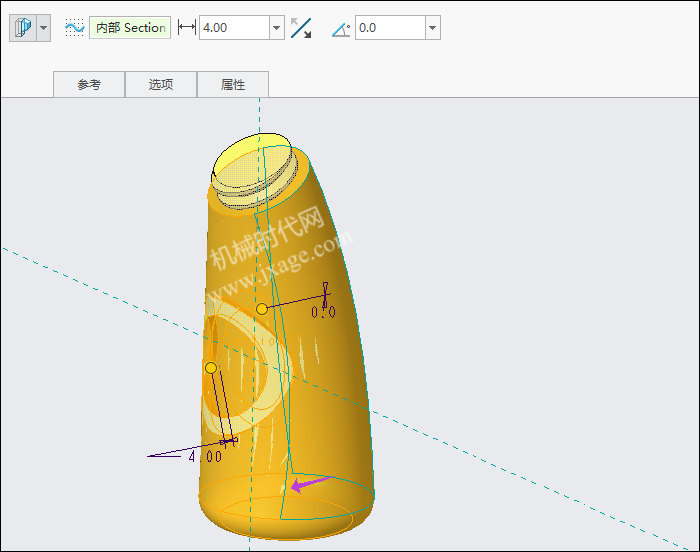

偏移类型选择“具有拔模特征”,偏移值为4mm。

Creo三维建模(39):塑料瓶-图片20

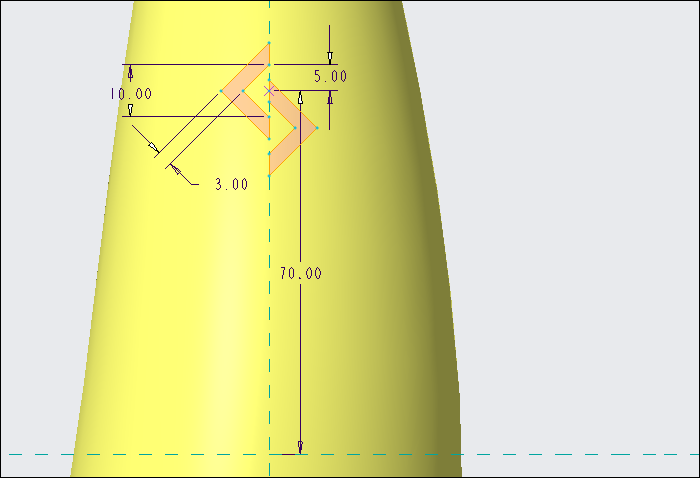

12.再次选择扫描曲面,点击“偏移”,点击“编辑内部草绘”,在DTM1平面绘制如下图所示的草图。

Creo三维建模(39):塑料瓶-图片21

偏移类型选择“具有拔模特征”,偏移值为0.7mm,拔模角度为30°。

Creo三维建模(39):塑料瓶-图片22

13.倒角。

Creo三维建模(39):塑料瓶-图片23

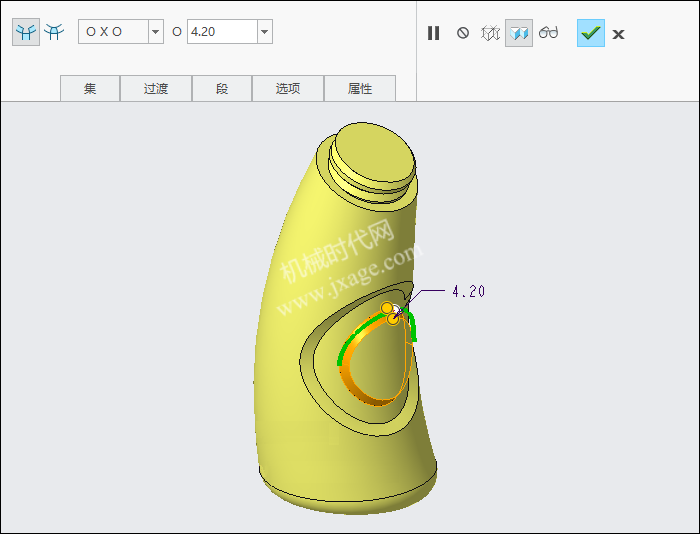

14.倒角。

Creo三维建模(39):塑料瓶-图片24

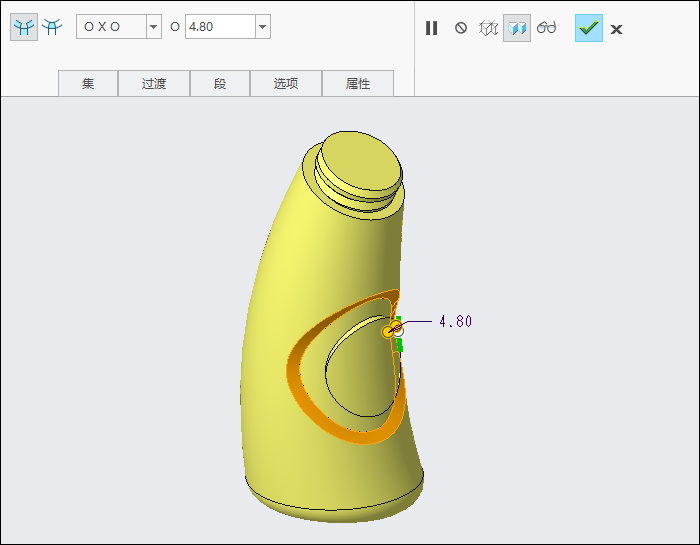

15.倒圆角。

Creo三维建模(39):塑料瓶-图片25

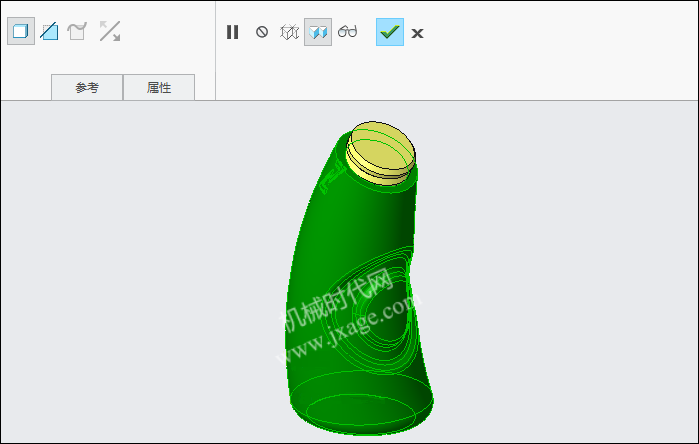

16.将下图绿色的曲面进行实体化。

Creo三维建模(39):塑料瓶-图片26

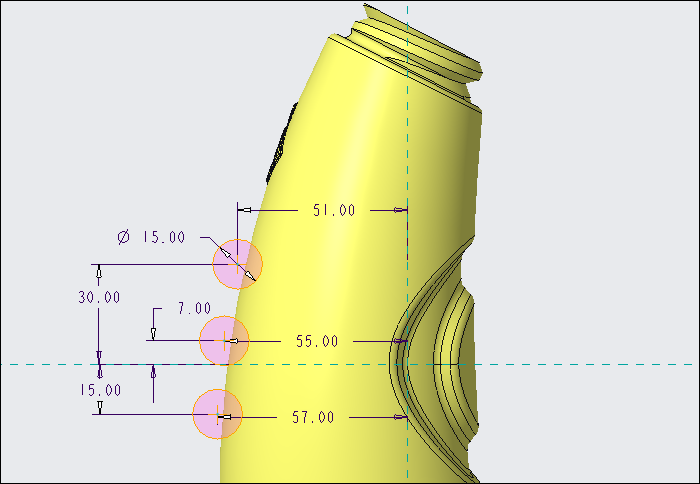

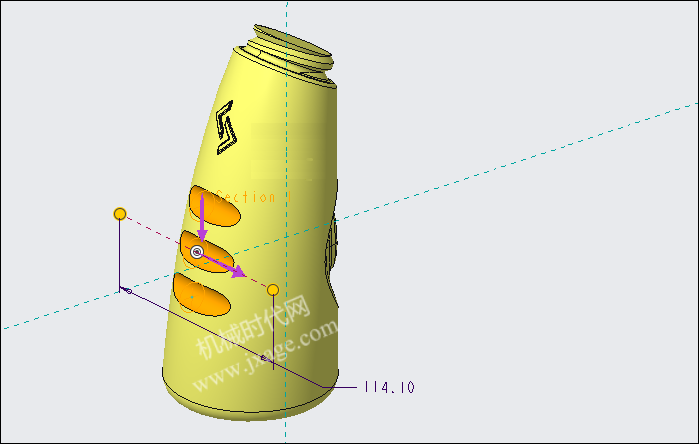

17.点击拉伸,在FRONT平面绘制如下图所示的草图。

Creo三维建模(39):塑料瓶-图片27

对称拉伸。

Creo三维建模(39):塑料瓶-图片28

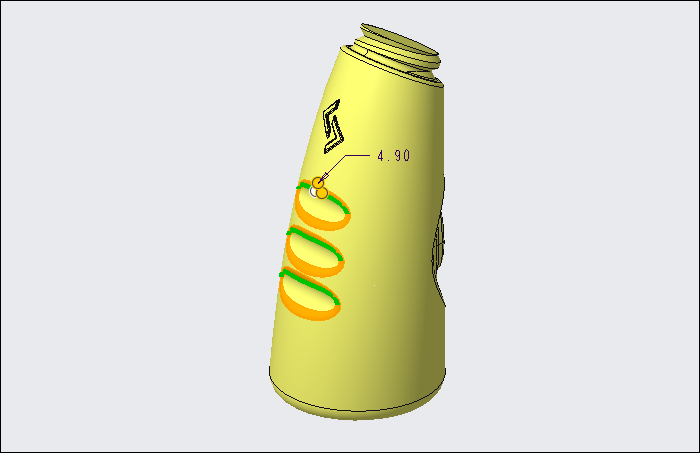

18.倒圆角。

Creo三维建模(39):塑料瓶-图片29

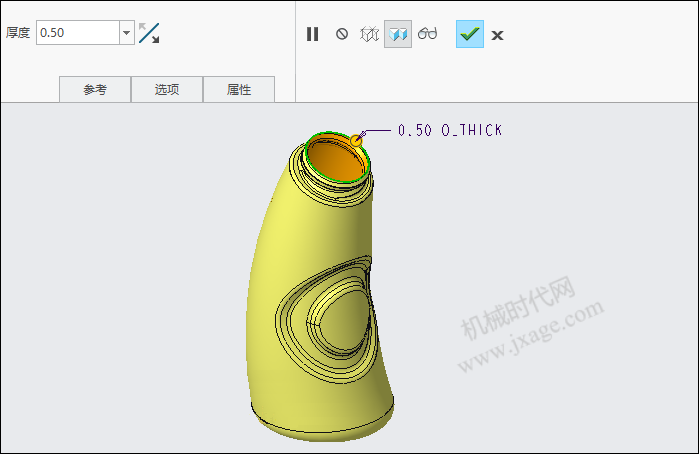

19.抽壳,厚度为0.5mm。

Creo三维建模(39):塑料瓶-图片30

20.完成。

Creo三维建模(39):塑料瓶-图片31

模型下载:

此处为隐藏的内容
注册登录后,方可查看
