SolidWorks建模练习(116):吸管

ZDJ
管理员
1301
文章
0
粉丝
SolidWorks建模评论145字数 366阅读1分13秒阅读模式

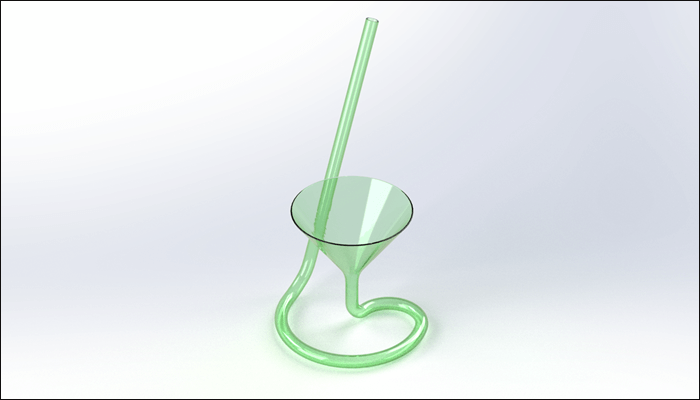

最终结果如下图所示:

文章末尾下载模型

方法:

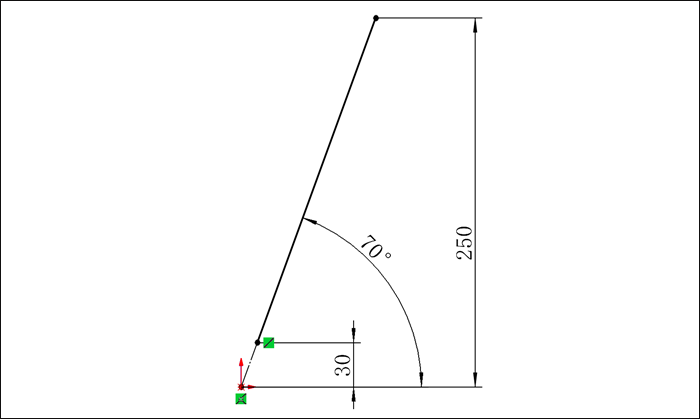

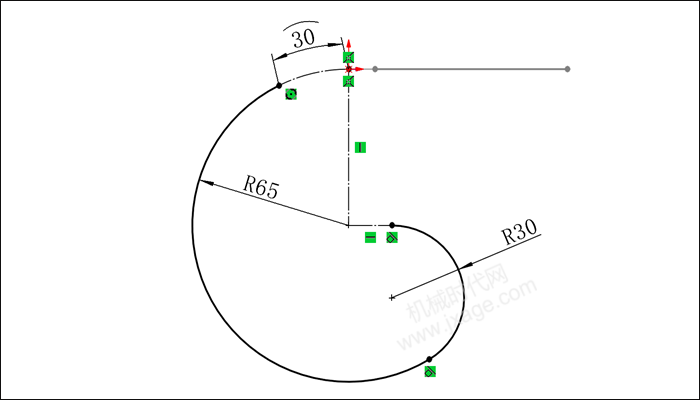

1.点击“草图绘制”,在前视基准面上绘制如下图所示的草图。

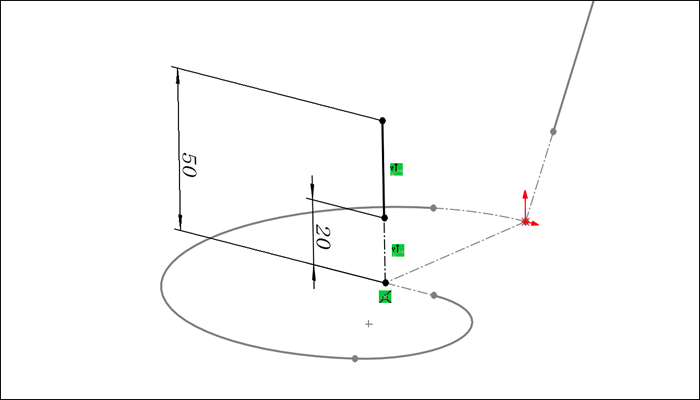

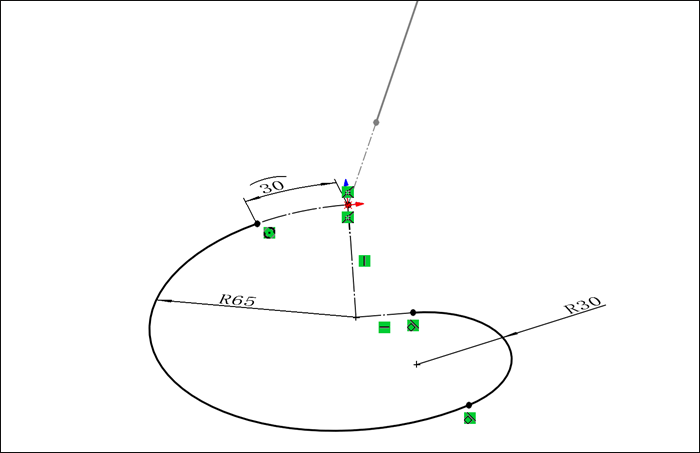

2.点击“草图绘制”,在上视基准面上绘制如下图所示的草图。

具体如下图所示。

3.点击“3D草图”,绘制如下图所示的直线。

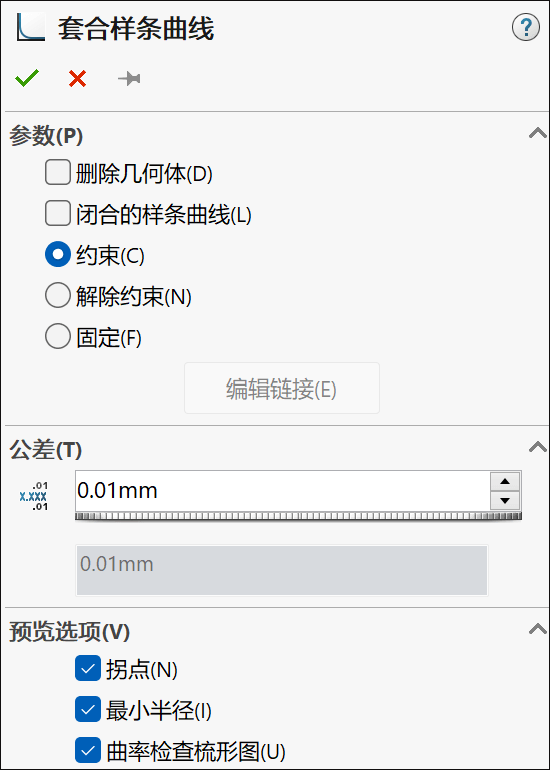

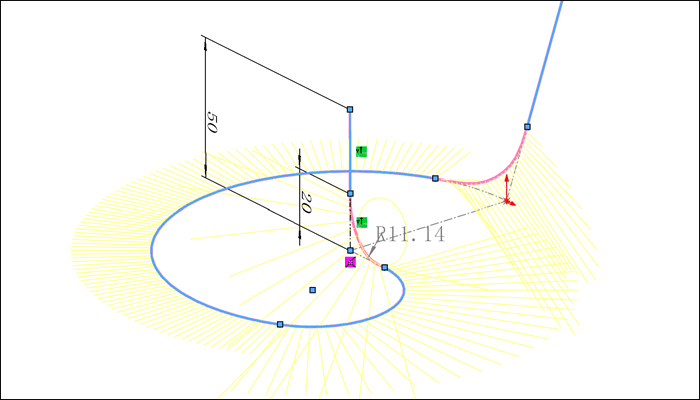

4.点击“工具”-“样条曲线工具”-“套合样条曲线”,取消勾选“闭合的样条曲线”,其他设置如下图所示。

依次选择下图所示的两个曲线,可以看到在两条曲线之间创建出一个新的曲线。

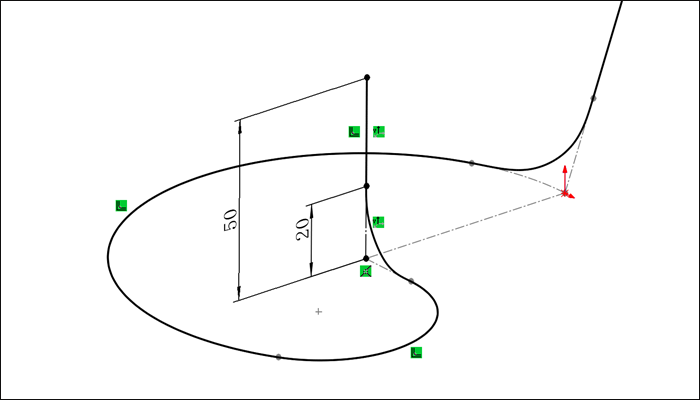

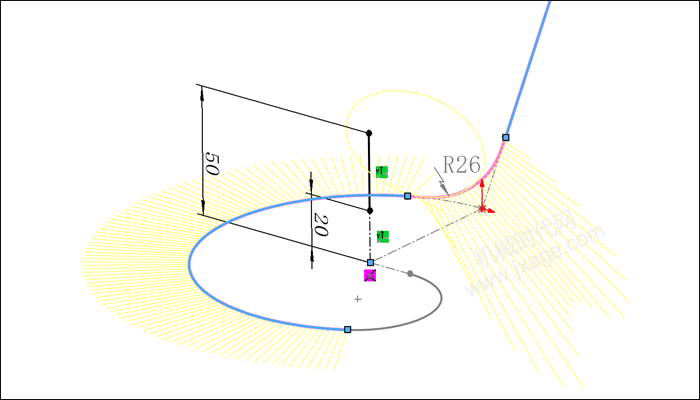

5.再次点击“工具”-“样条曲线工具”-“套合样条曲线”,取消勾选“闭合的样条曲线”。依次选择下图所示的两个曲线,可以看到在两条曲线之间创建出一个新的曲线。

完成。

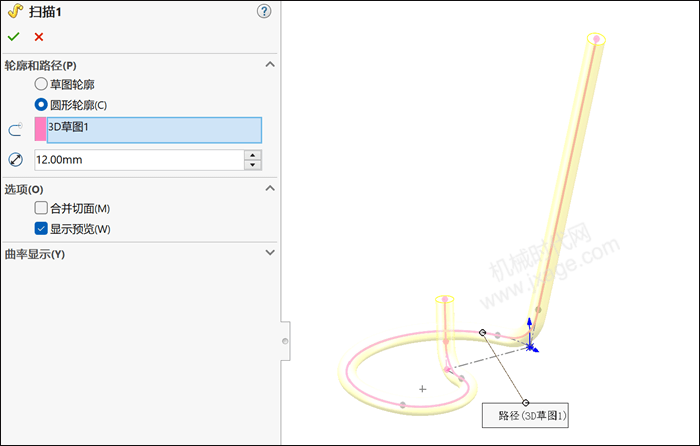

6.点击扫描,选择上一步创建的曲线作为扫描的路径,扫描的轮廓为直径12mm的圆,如下图所示,点击勾号完成。

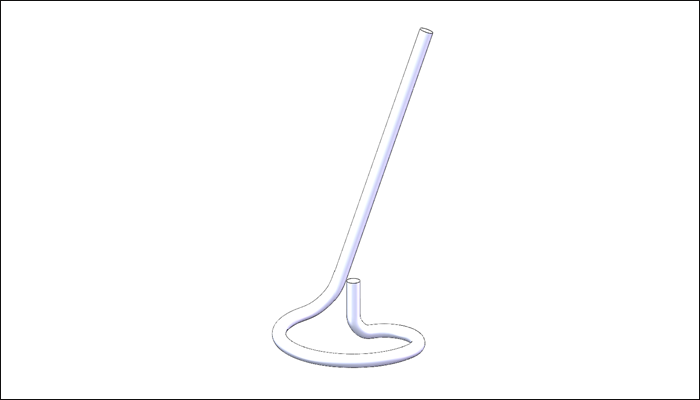

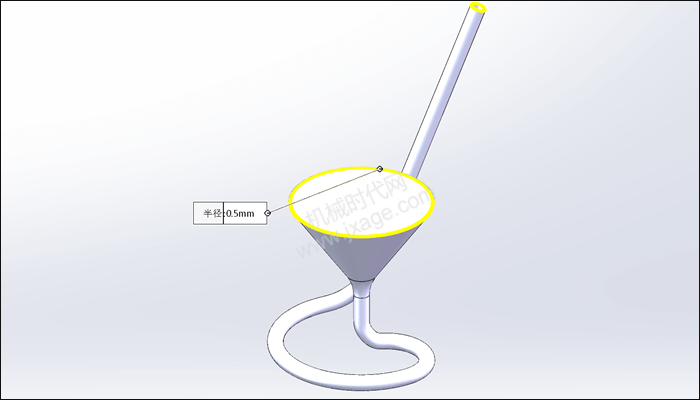

扫描完成。

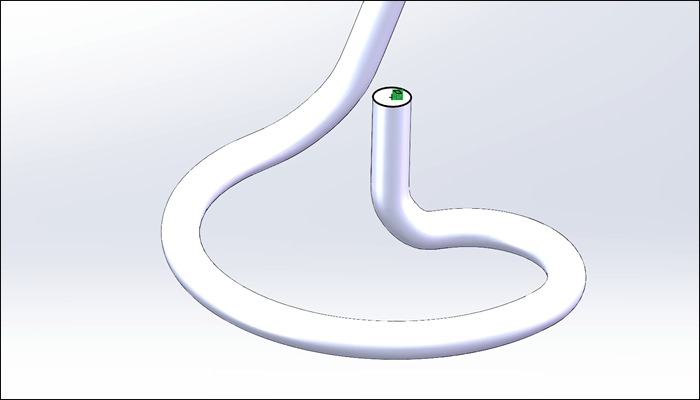

7.点击“拉伸凸台/基体”,在下图所示的面上创建如下图所示的草图。

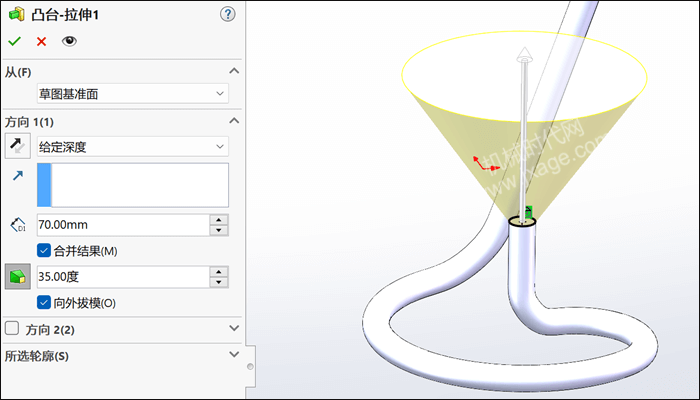

设置拉伸深度为70mm,勾选“合并结果”,设置拔模角度为35度。

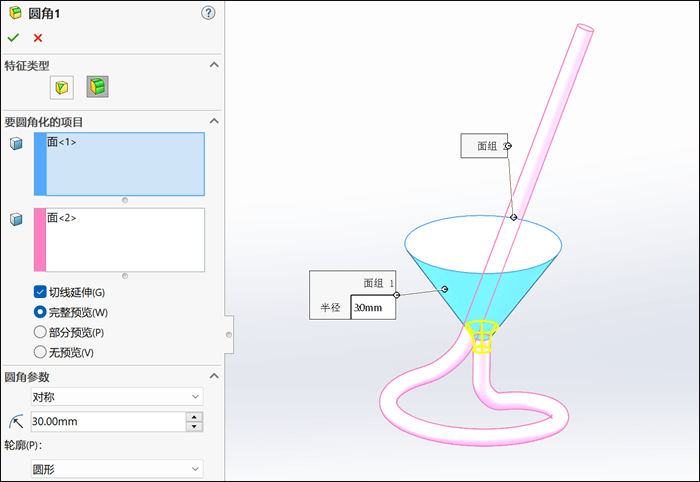

8.倒圆角。圆角类型选择“面圆角”。

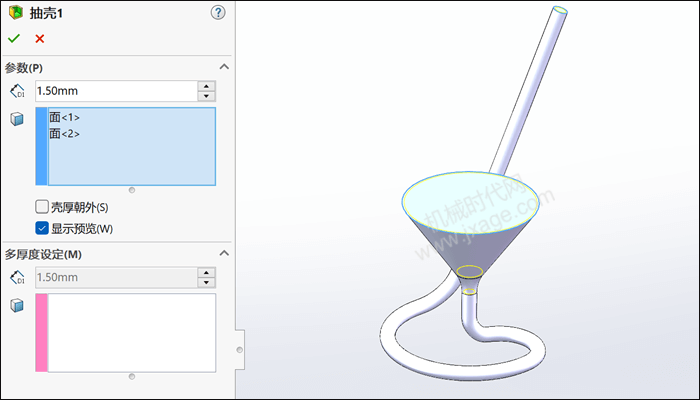

9.抽壳。

10.倒圆角。

11.渲染。

模型下载:
