问题描述:一个杆件连接一块平板,该平板包含两个松配合螺栓,平板由两边支撑,吊环螺栓沿竖直方向受力为1100N,计算零部件的最大应力和变形。

文章末尾下载模型

方法:

1.打开模型。

2.点击【应用程序】-【Simulate】,如下图所示。

3.点击“材料”,弹出如下图所示的窗口,点击“创建新的实体材料”按钮,创建新材料。

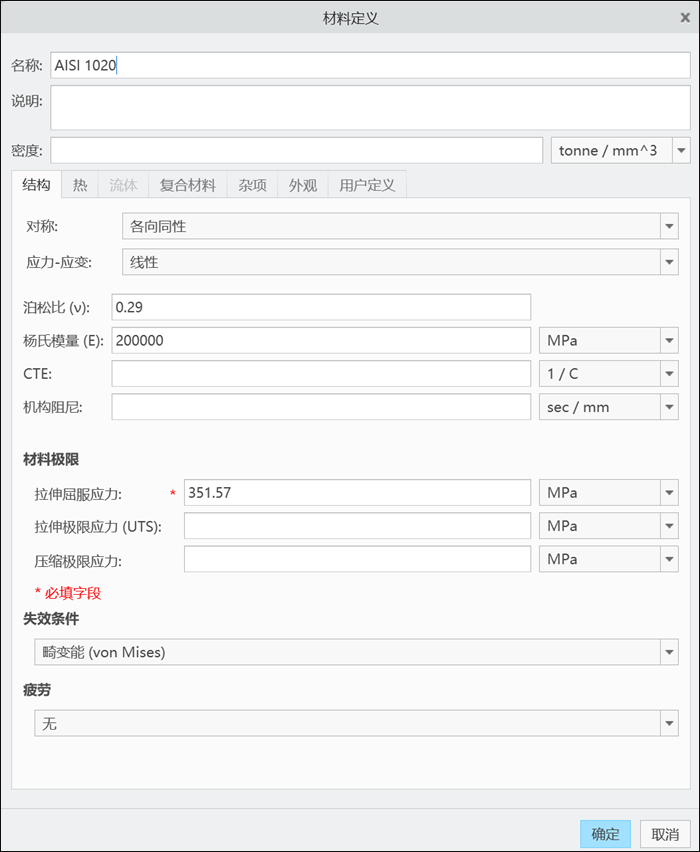

材料名称为AISI 1020,材料参数如下图所示。

4.点击“材料分配”按钮,对零件分配上面创建的材料。

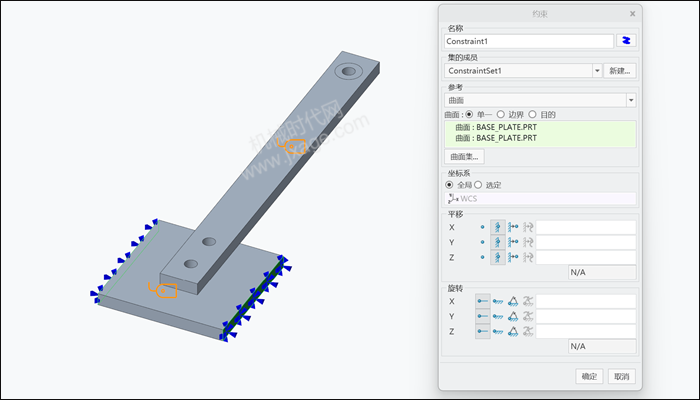

5.点击“位移”按钮,设置边界条件,在下面的蓝色面上固定X、Y和Z三个平移自由度。

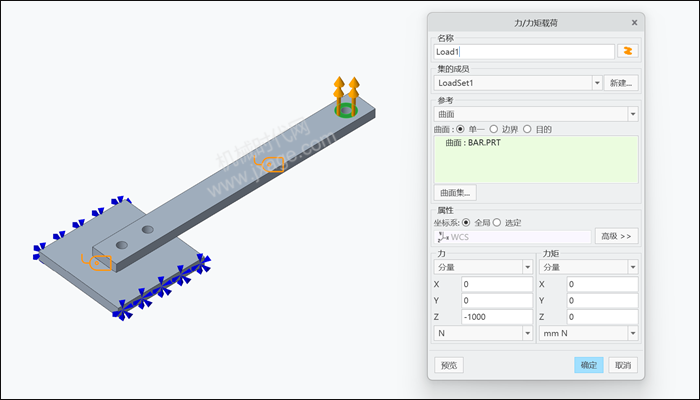

6.点击“力/力矩”按钮,在下图所示的绿色圆环面上添加方向向上的1000N的力,如下图所示。

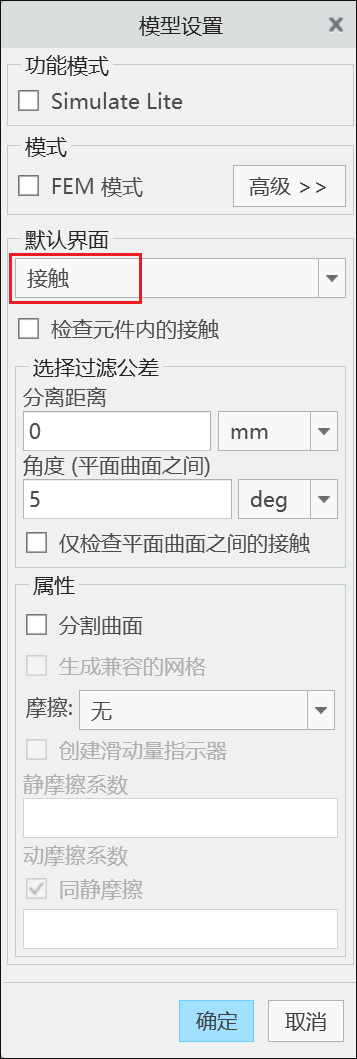

7.点击“主页”-“模型设置”,将默认界面设置为“接触”,如下图所示。

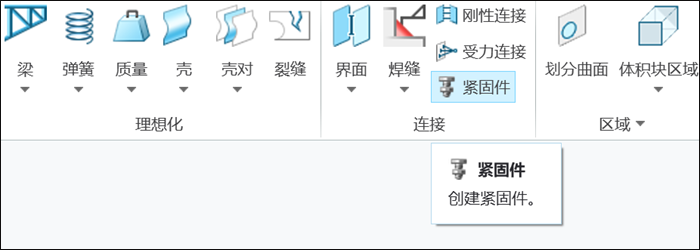

8.点击“精细模型”-“紧固件”,如下图所示。

此处为隐藏的内容
注册登录后,方可查看

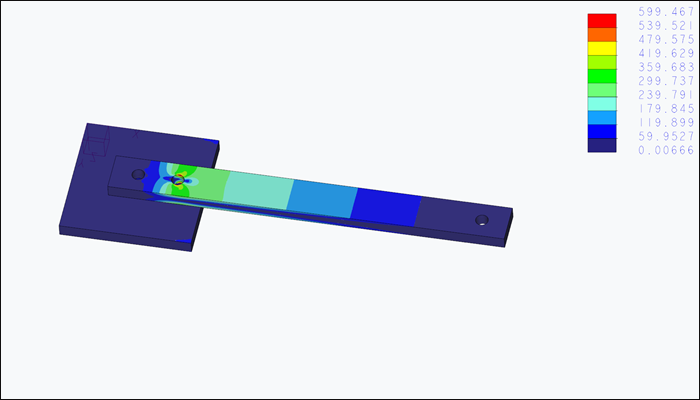

15.可以看到模型最大的von Mises应力值为599.467MPa,明显超出材料AISI 1020的屈服强度351.57MPa。

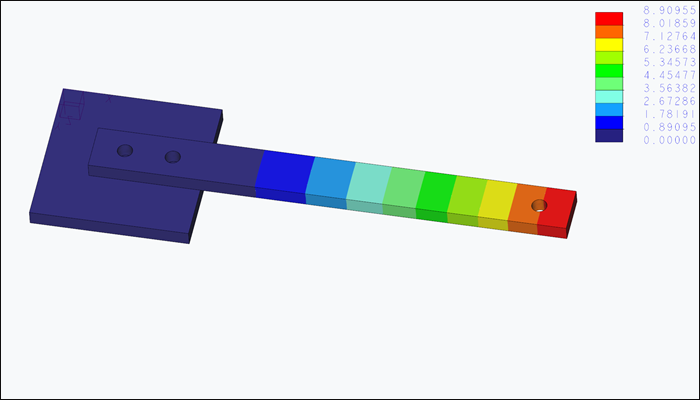

最大位移为8.9mm。

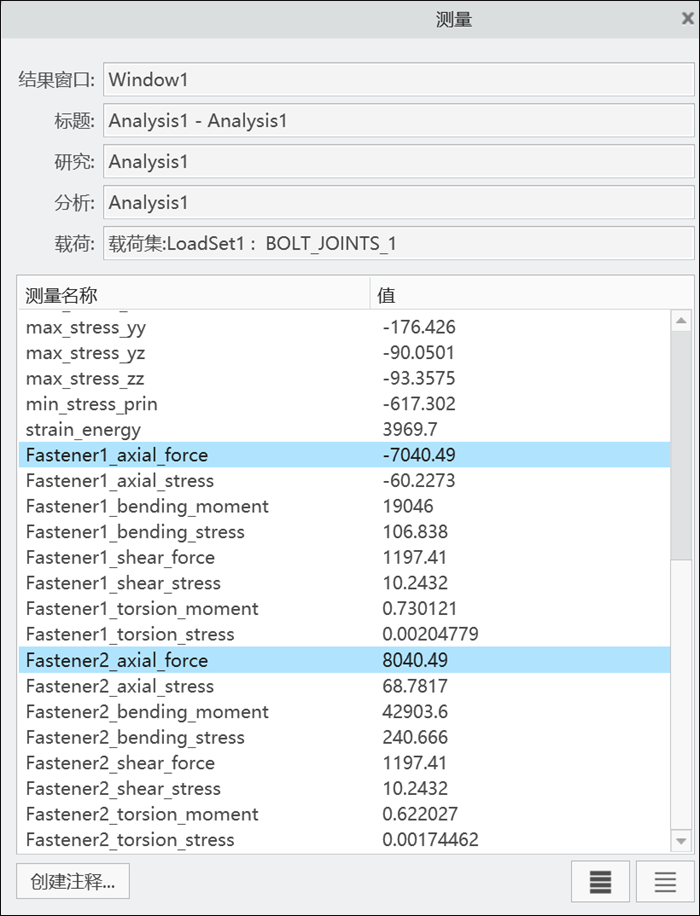

此外,我们还可以测量出紧固件的轴向力,如下图所示。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
