Proe运动仿真(1):不完全齿轮机构和圆柱凸轮机构

  • 2
  • 960 次阅读

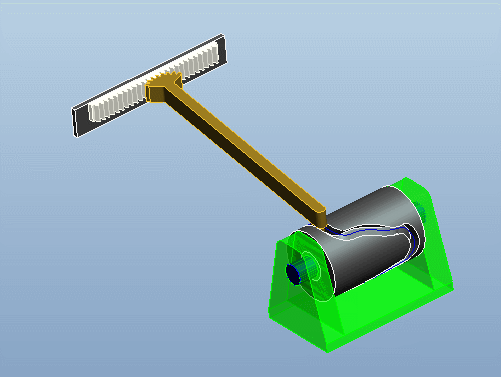

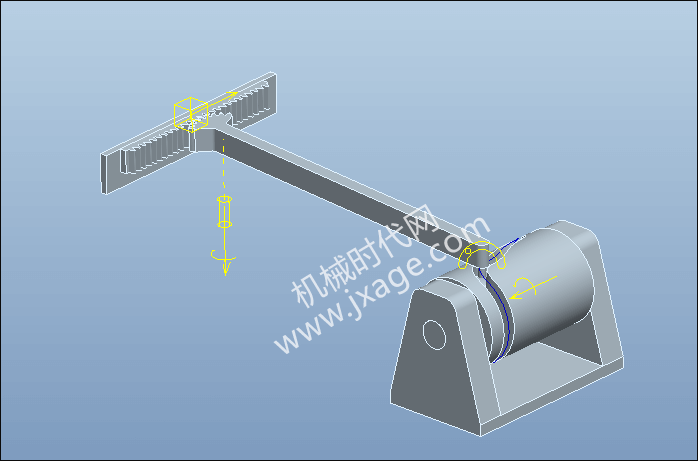

完成后如下图所示。

文章末尾下载模型

方法:

一、装配

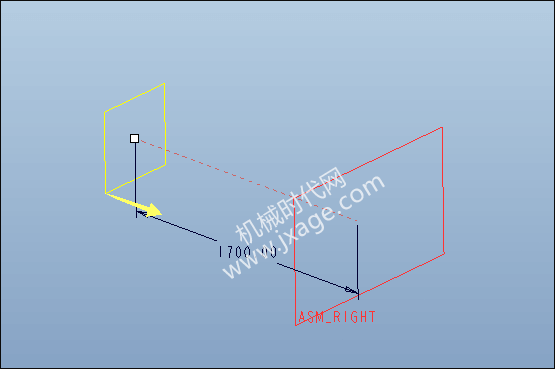

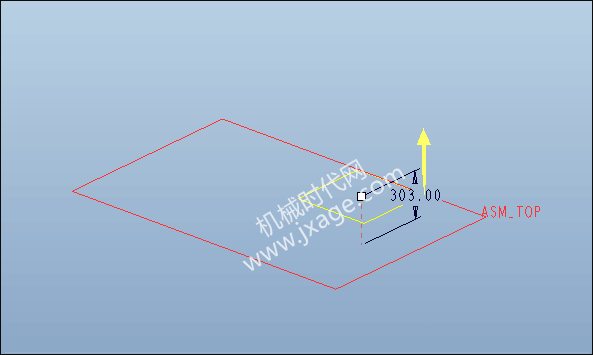

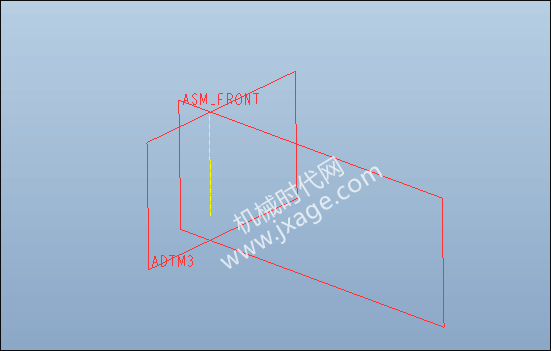

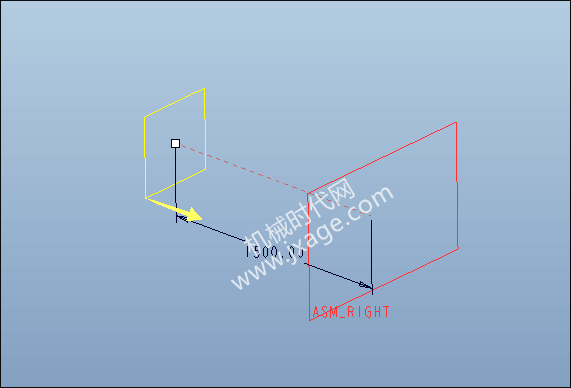

1.首先创建3个基准平面和一个基准轴,方便后面零件的定位。

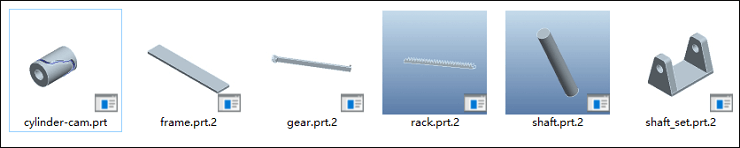

2.整个装配体由以下6个零件组成。

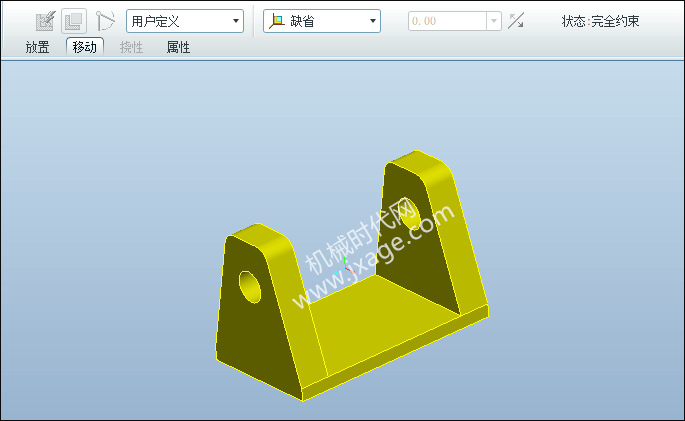

3.首先插入零件shaft_set,以缺省的方式进行放置,

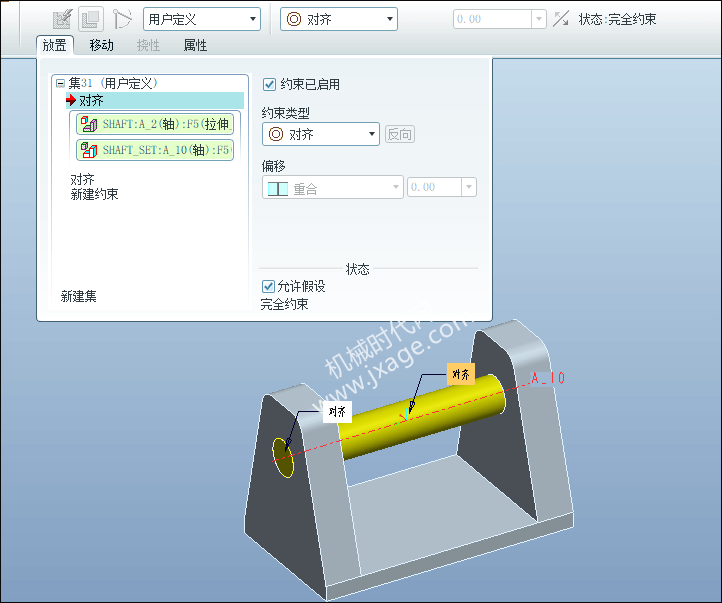

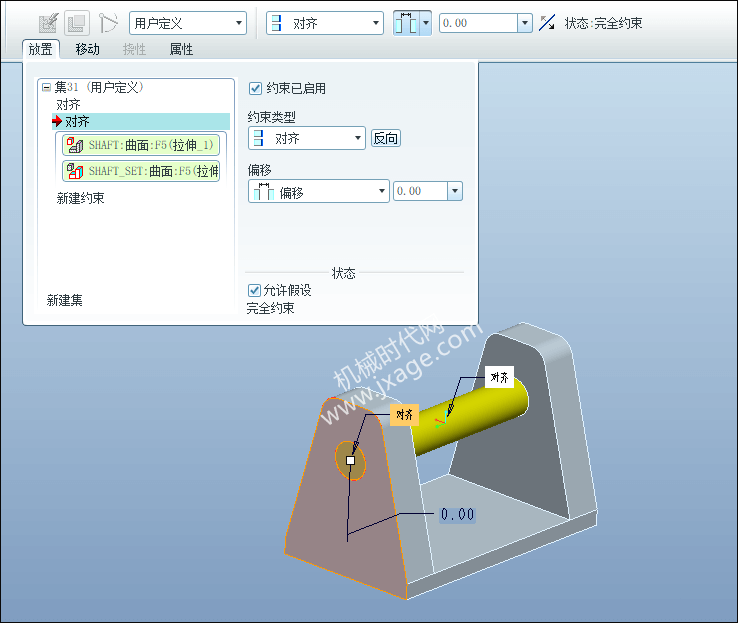

4.插入零件shaft,将如下图所示的两个轴进行对齐。

对齐两个端面。

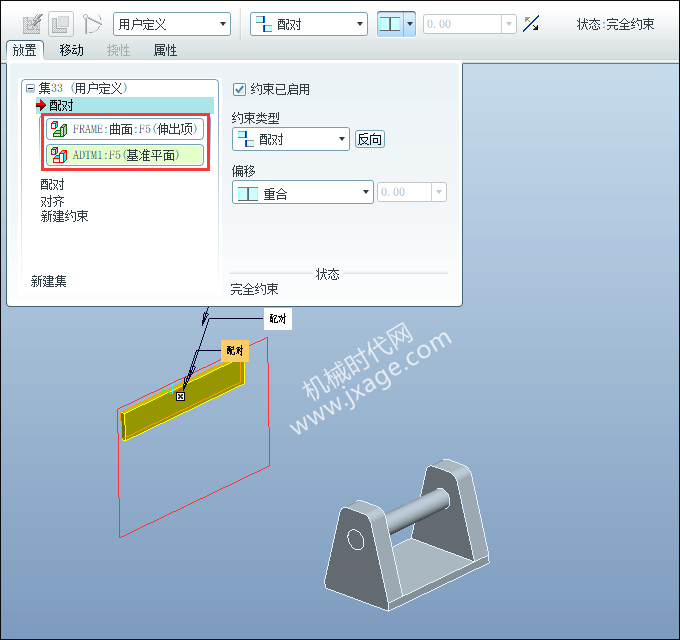

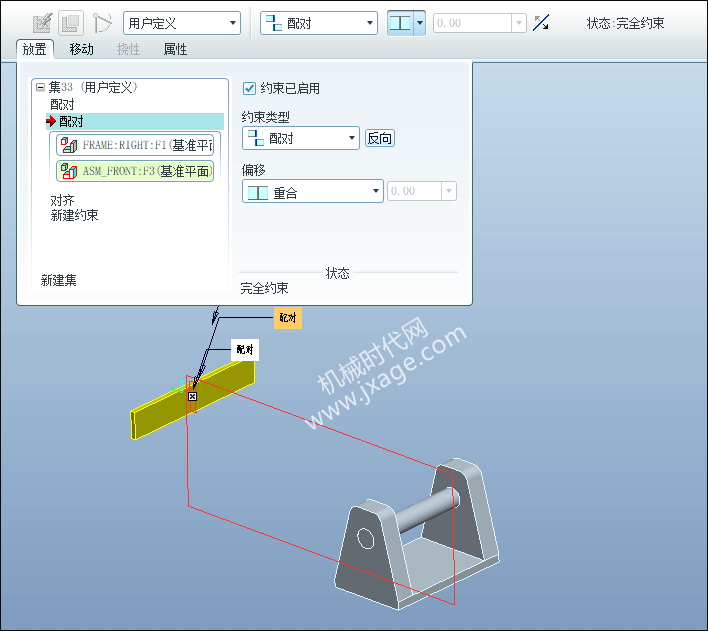

5.插入零件FRAME,将FRAME的面与基准面ADTM1对齐。

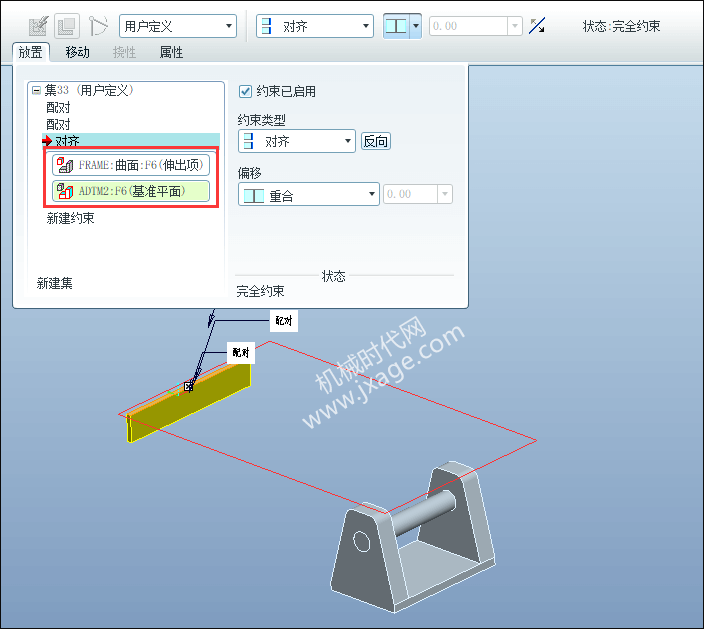

将下面的两个面进行对齐。

将下面的两个面进行对齐。

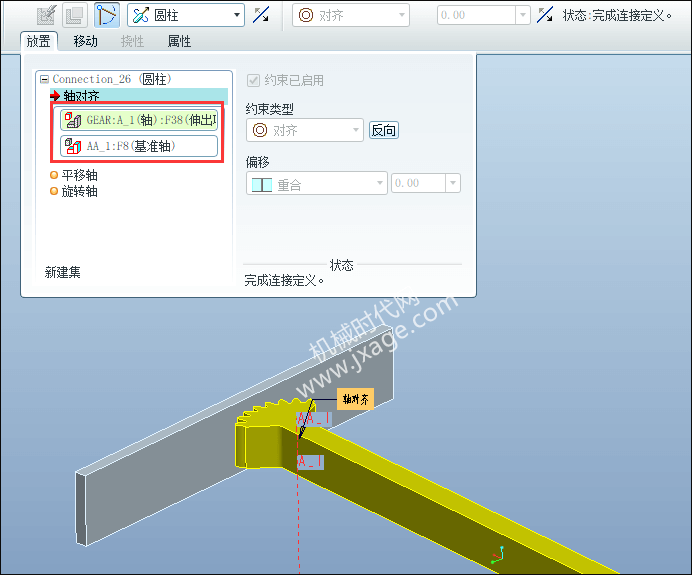

6.插入零件GEAR,选择“圆柱连接”,将GEAR上的基准轴和步骤1创建的基准轴进行轴对齐,点击确定完成。

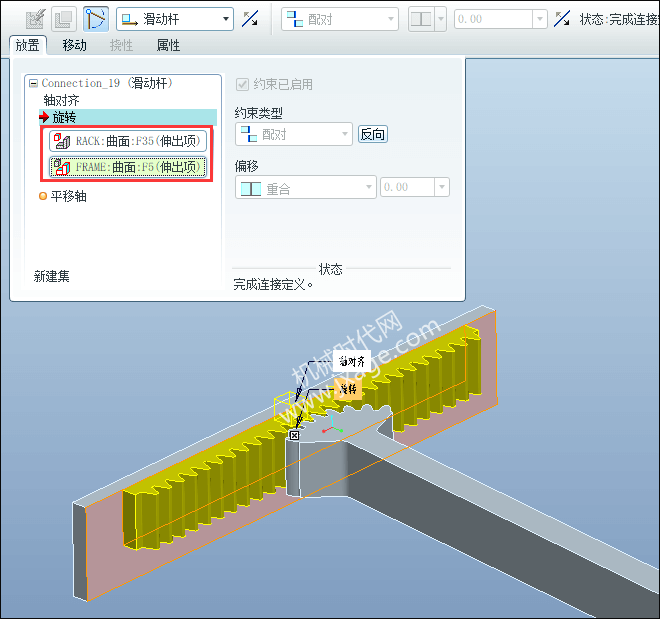

7.插入零件RACK,选择“滑动杆”连接,选择下图FRAME和RACK的两个边进行轴对齐。

将下面的两个面进行对齐。

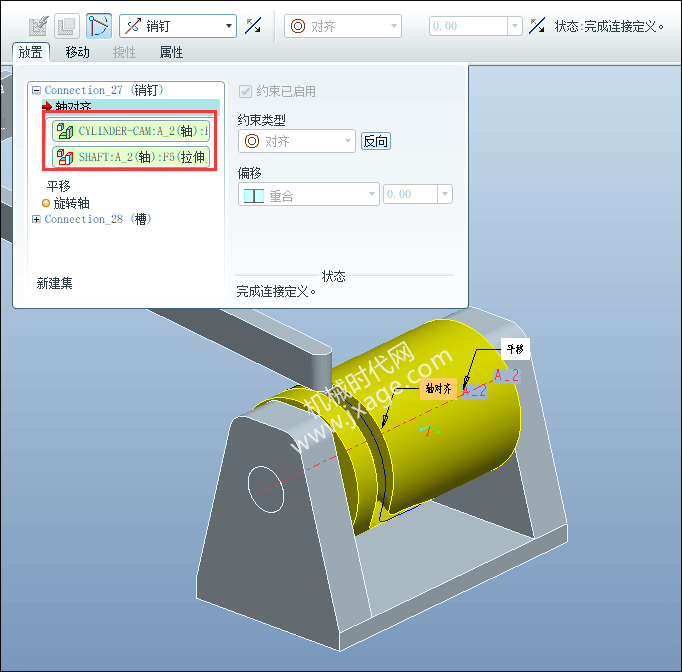

8.插入零件CYLINDER-CAM,选择“销钉连接”,将CYLINDER-CAM和SHAFT的轴进行对齐。

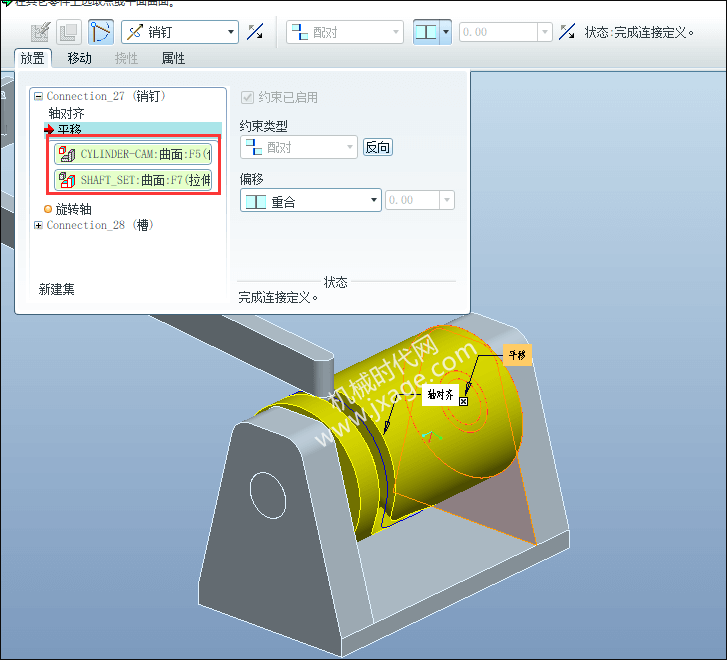

将下面的两个面进行对齐。

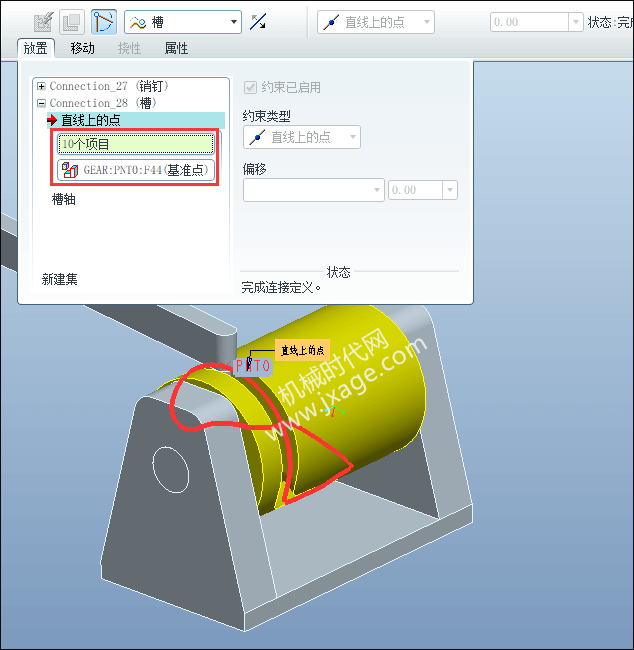

点击新建集,选择“槽连接”,如下图所示。一次选择GEAR上的基准点和下图红色的曲线。

二、仿真设置

1.点击【应用程序】-【机构】,进入机构环境。

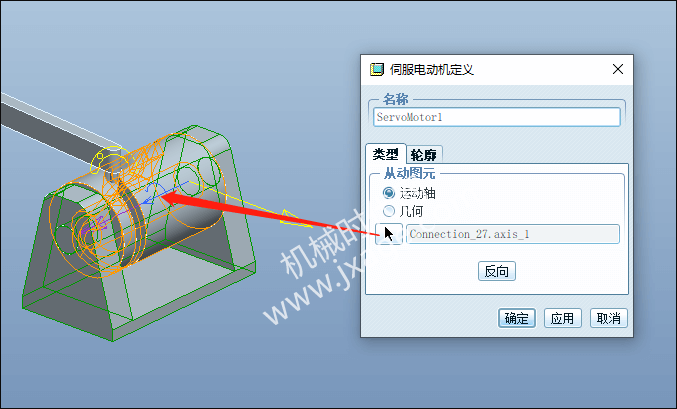

2.点击右侧工具栏的“伺服电动机定义”,选择下图红色箭头所指的运动轴。

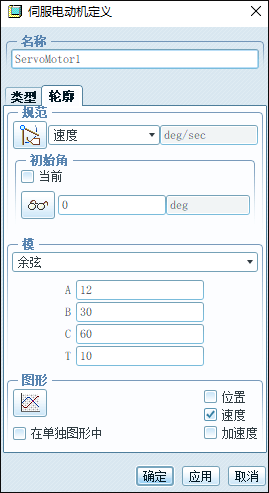

点击“轮廓”栏,按照下图进行对运动轴的速度进行设置。

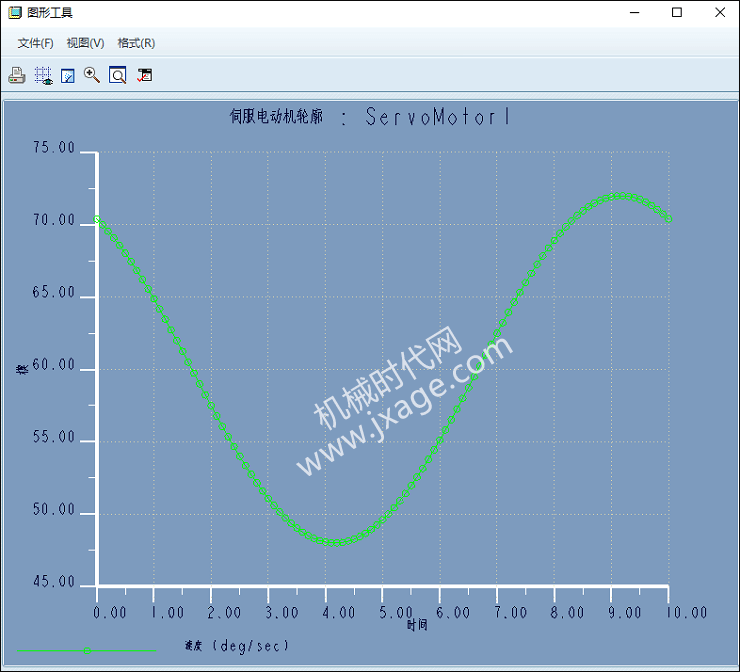

点击窗口中的“图形”按钮,可以看到电动机的速度曲线。

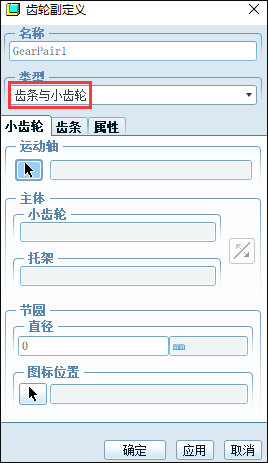

3.点击右侧工具栏的“齿轮副定义”,类型选择“齿条和小齿轮”。

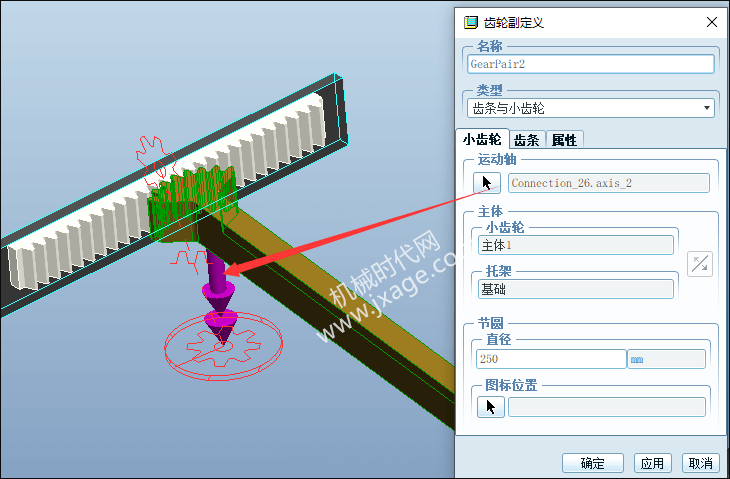

选择下图红色箭头所指的运动轴作为小齿轮的运动轴,节圆直径250。

选择下图红色箭头所指的运动轴作为齿条的运动轴。

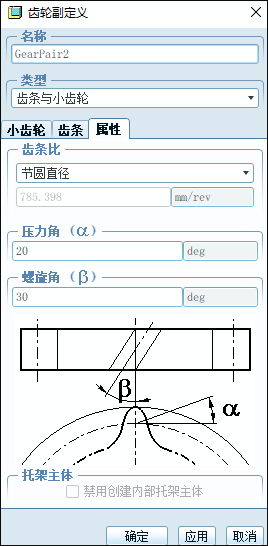

其他按照默认进行设置。

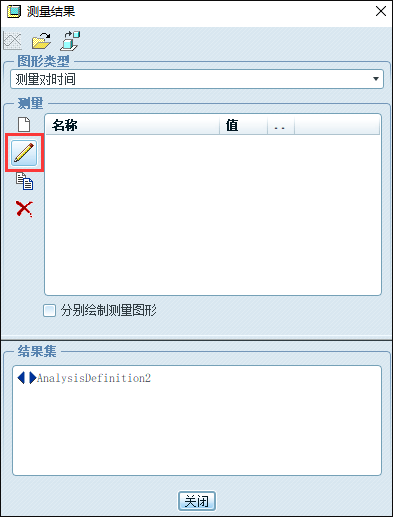

4.设置2个测量的对象。点击“测量结果”,点击下图的红色方框所指的按钮。

测量名称:Bar_Position_in_Cam,类型选择“位置”,选择GEAR上的基准点。

再次新建一个测量:Rack_Position,类型选择“位置”,选择RACK上的任意一点。

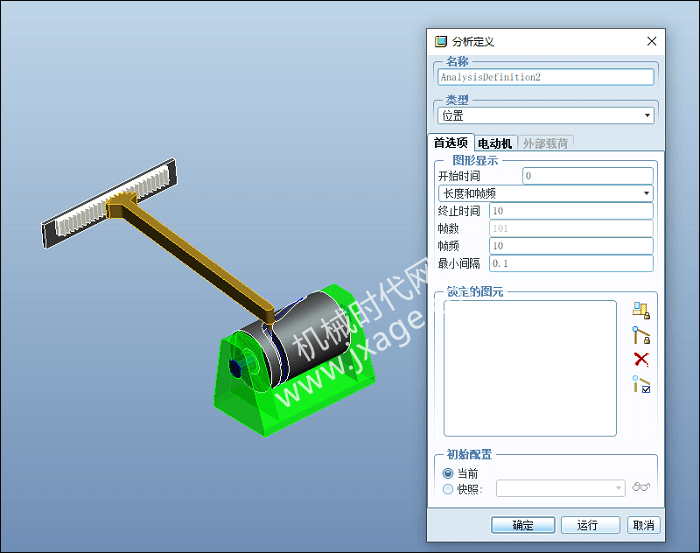

5.点击右侧工具栏的“分析定义”,设置终止时间为10s,点击运行。

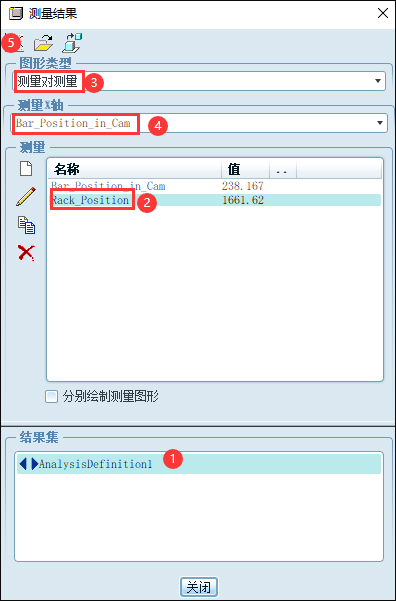

6.显示测量结果。按照下图所示的顺序进行设置。

我们就可以得到圆柱凸轮上的从动杆位移和齿条位移的关系。

模型下载:

此处为隐藏的内容!
登录后方可查看!
