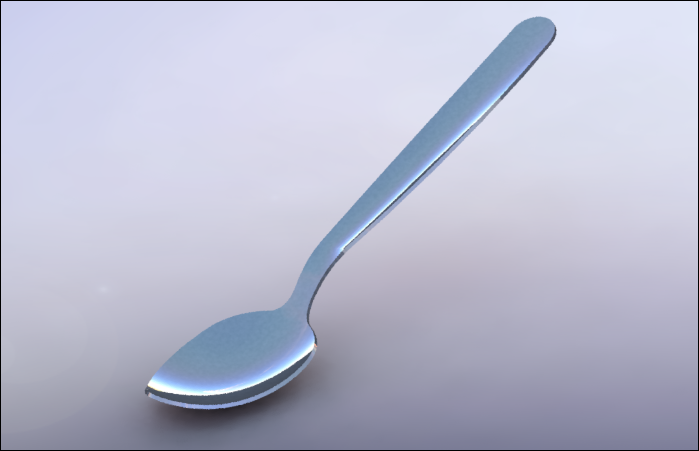

最终结果如下图所示:

文章末尾下载模型

方法:

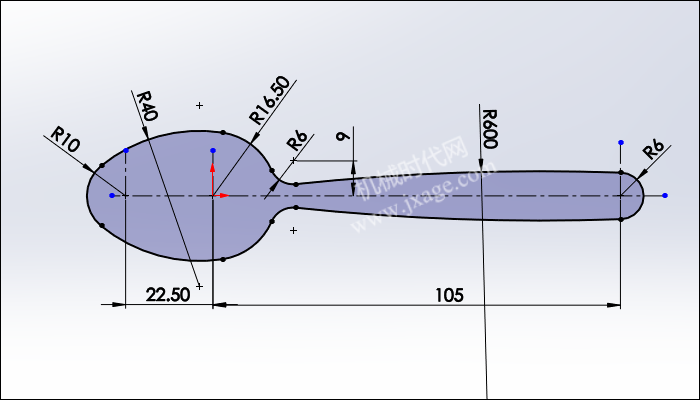

1.点击草图按钮,在上视基准面上绘制如下图所示的草图。

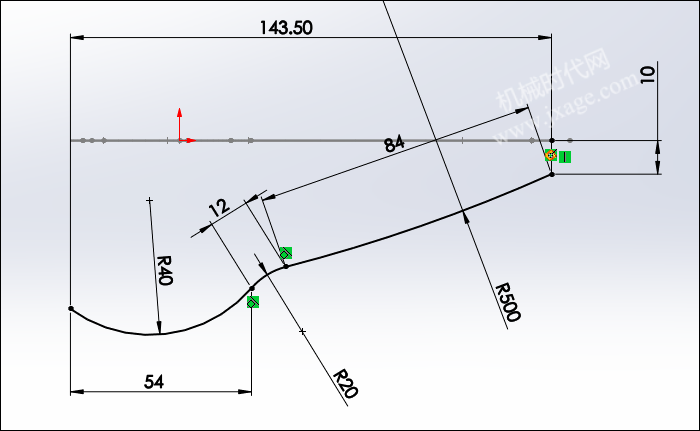

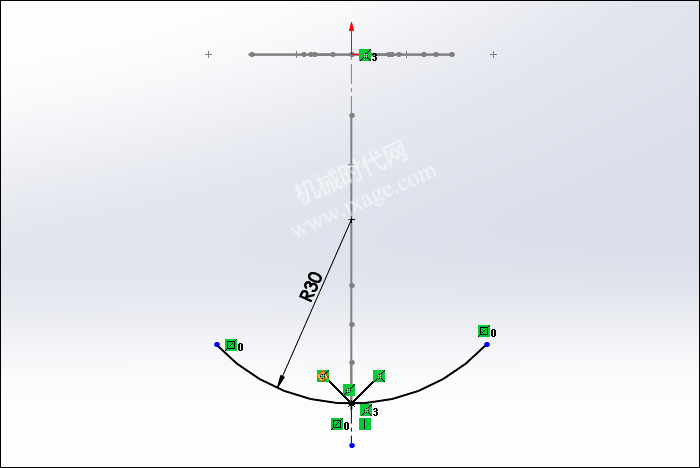

2.再次点击草图按钮,在前视基准面上绘制如下图所示的草图。

3.点击草图按钮,在右视基准面上绘制如下图所示的草图。

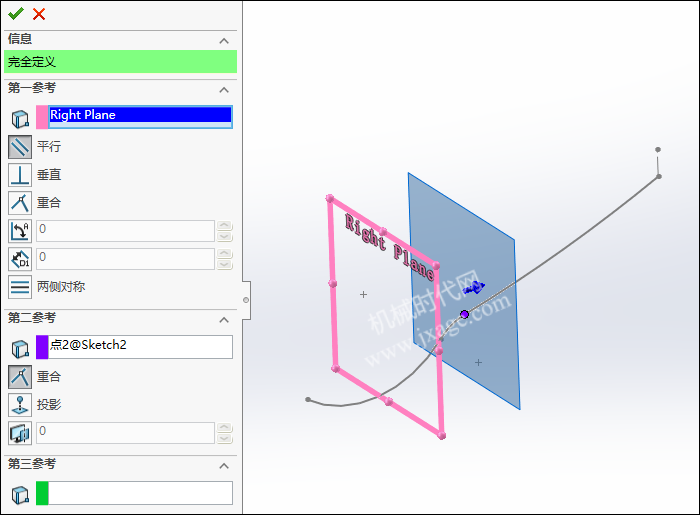

4.创建基准平面1。按照下图进行设置。

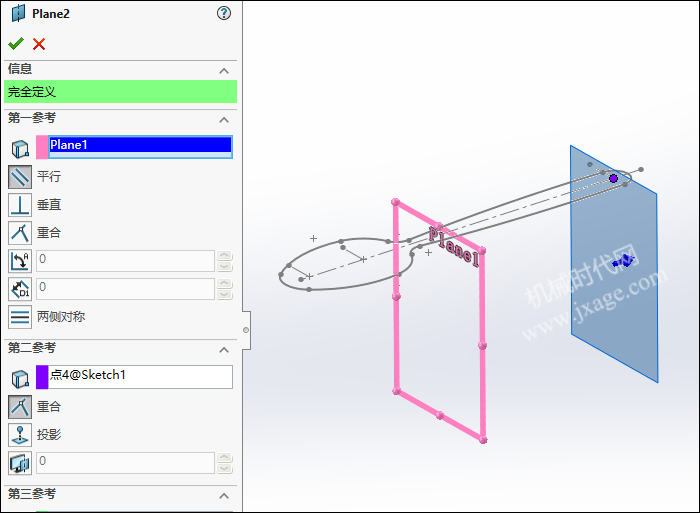

5.创建基准平面2。按照下图进行设置。

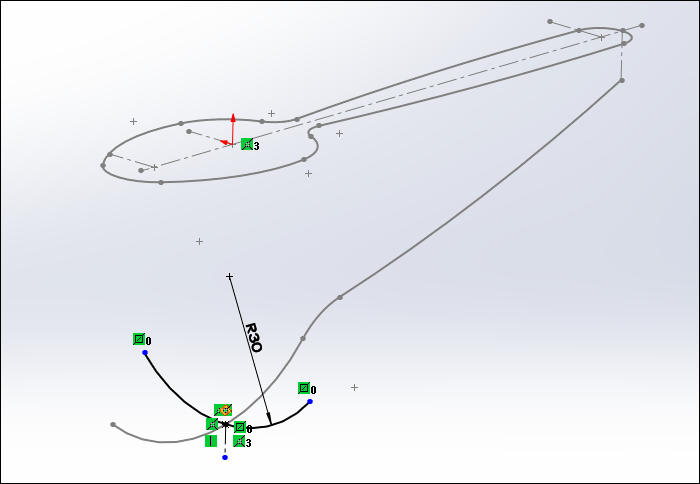

6.点击草图按钮,在基准面1上绘制如下图所示的草图。

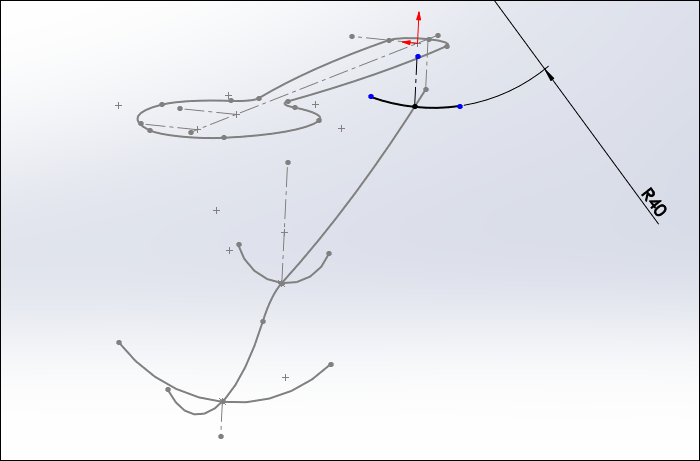

7.点击草图按钮,在基准面2上绘制如下图所示的草图。

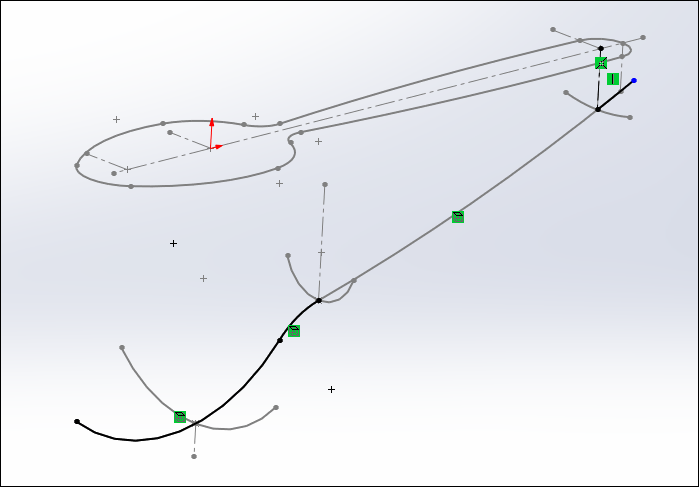

8.点击草图按钮,在前视基准面上绘制如下图所示的草图。

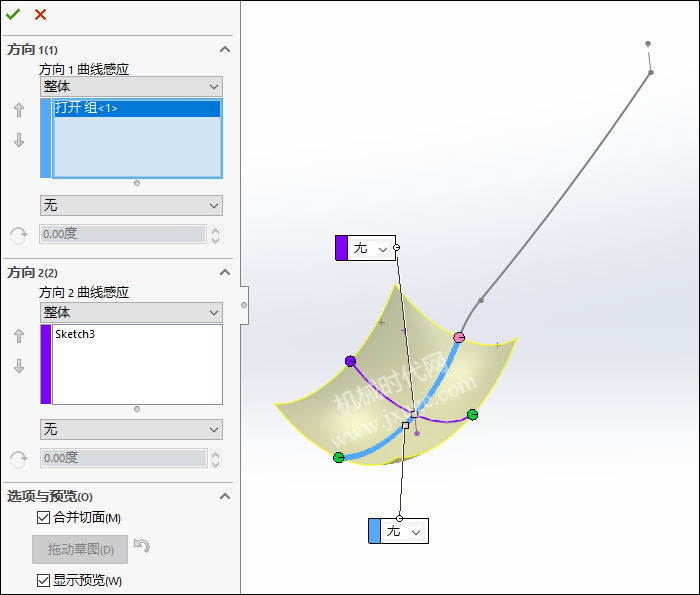

9.点击“插入”-“曲面”-“边界曲面”,方向1曲线感应选择下图的蓝色曲线,方向2曲线感应选择下图紫色曲线。

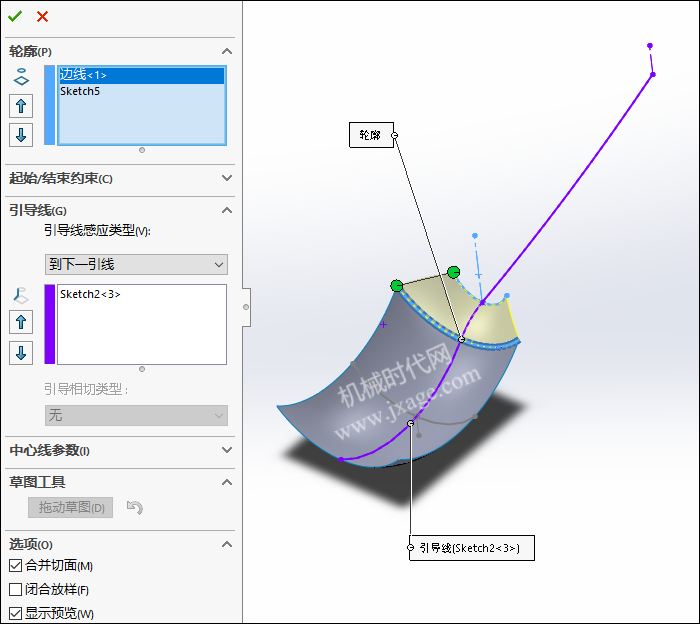

10.点击“插入”-“曲面”-“放样曲面”,选择下图的蓝色边线和步骤6的草图,引导线选择下紫色曲线。

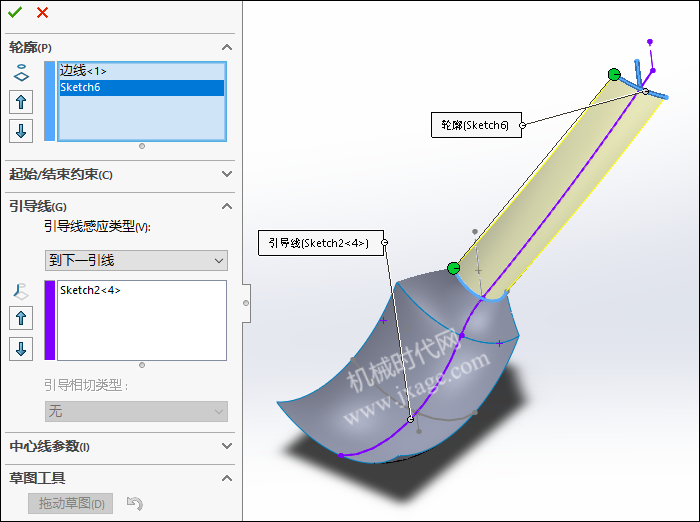

11.点击“插入”-“曲面”-“放样曲面”,选择下图的蓝色边线和步骤7的草图,引导线选择下紫色曲线。

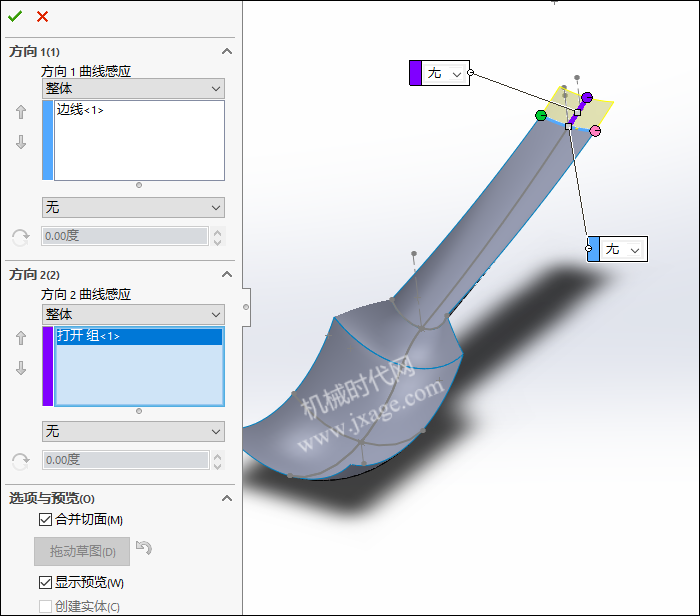

12.点击“插入”-“曲面”-“边界曲面”,方向1曲线感应选择下图的蓝色曲线,方向2曲线感应选择下图的紫色曲线。

13.点击“插入”-“曲面”-“缝合曲面”,将所有的曲面进行合并。

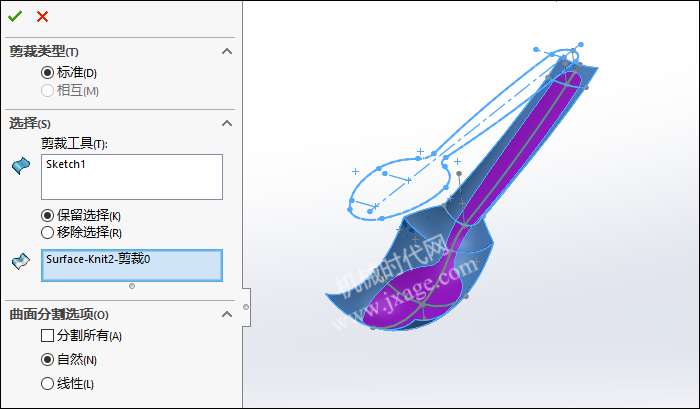

14.点击“插入”-“曲面”-“剪裁曲面”,剪裁类型选择“标准”,剪裁工具选择草图1,如下图所示。

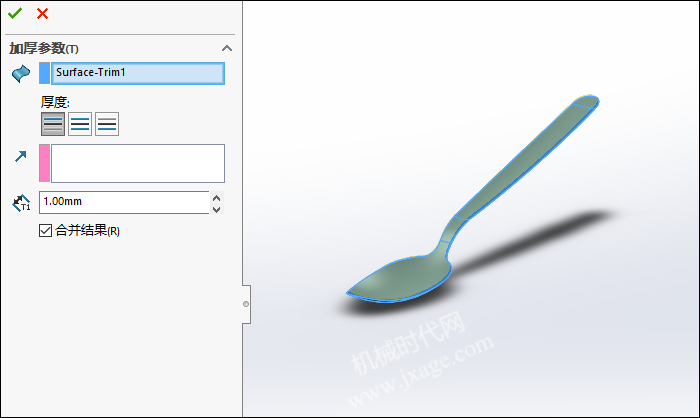

15.加厚曲面。

16.完成渲染。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
