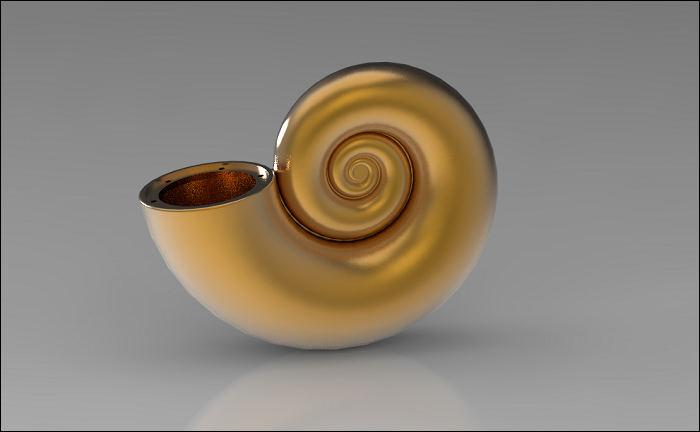

最终结果如下图所示:

文章末尾下载模型

方法:

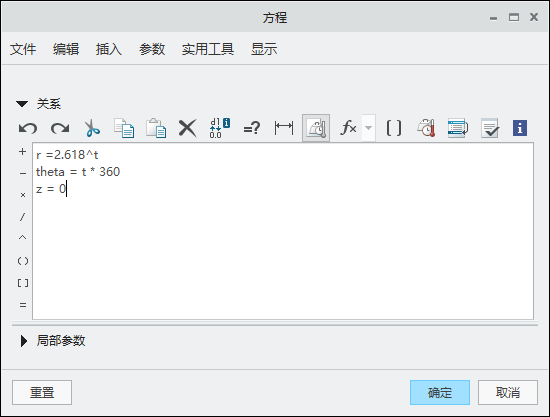

1.点击“曲线”-“来自方程的曲线”,点击控制面板上的“方程”按钮,输入以下的方程:

r =2.618^t

theta = t * 360

z = 0

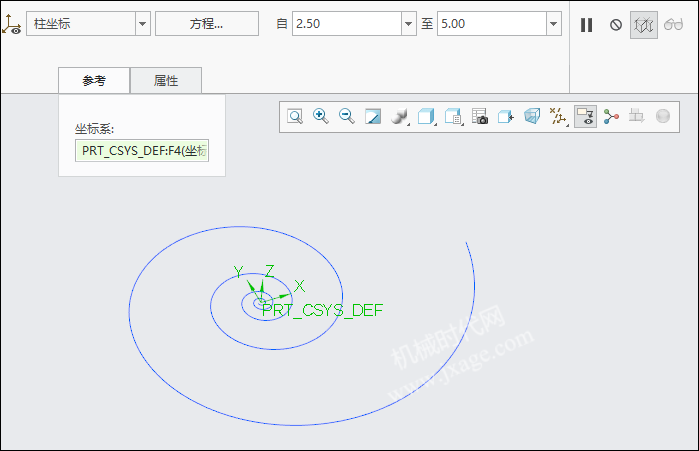

在模型树中选择坐标系,变量的上限值和下限值如下图所示。

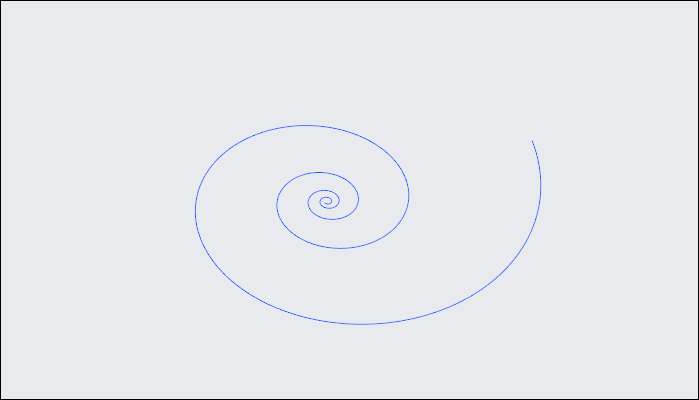

完成后可以看到如下图所示的曲线。

2.再次点击“曲线”-“来自方程的曲线”,点击控制面板上的“方程”按钮,输入以下的方程:

r =2.618^t

theta = t * 360

z = 0

变量的上限值和下限值如下图所示,点击勾号完成。

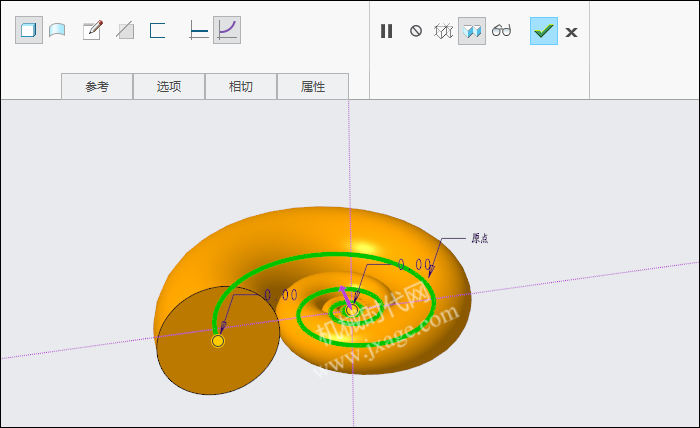

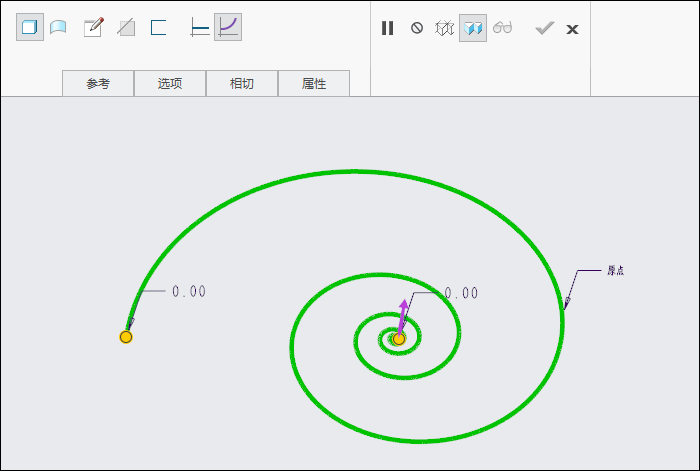

3.点击扫描,选择曲线1作为扫描的路径,按照下图进行设置。

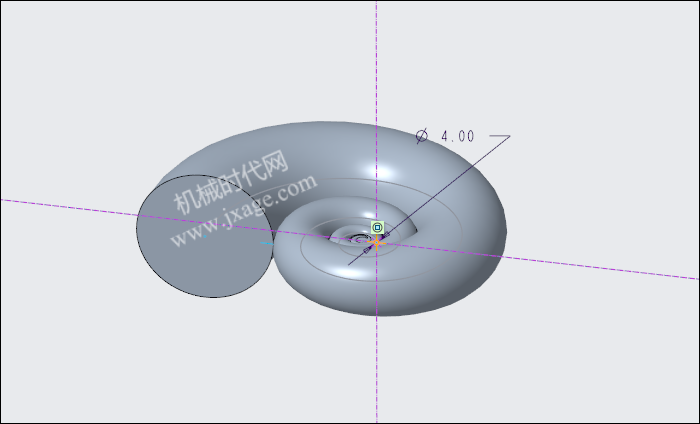

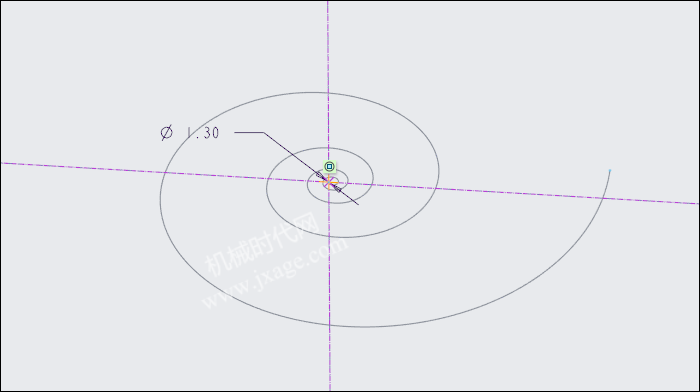

进入草绘环境,绘制一个圆,如下图所示。

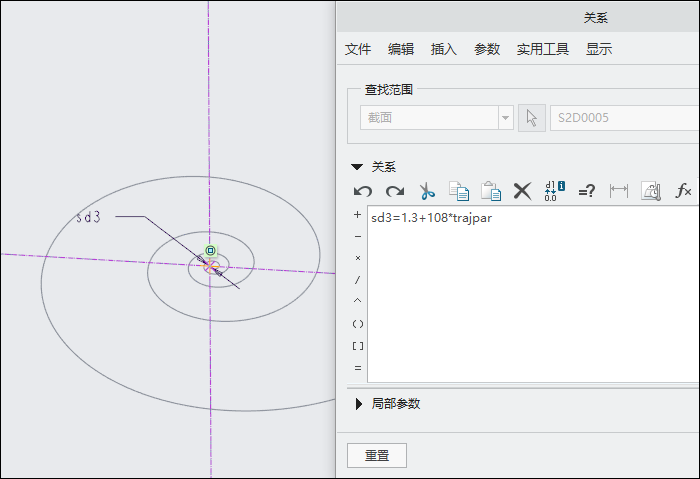

为直径添加如下所示的关系:

sd3=1.3+108*trajpar

点击勾号完成。

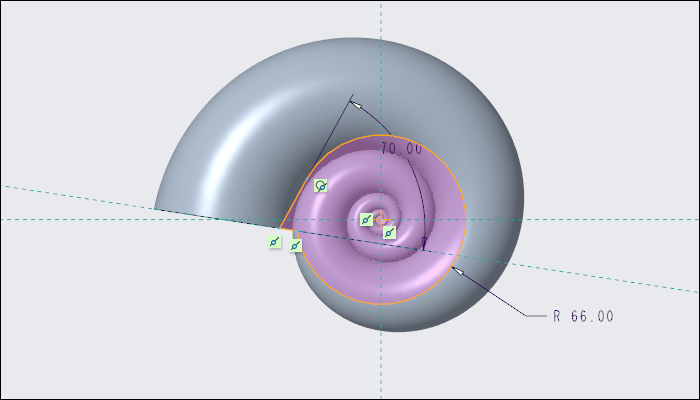

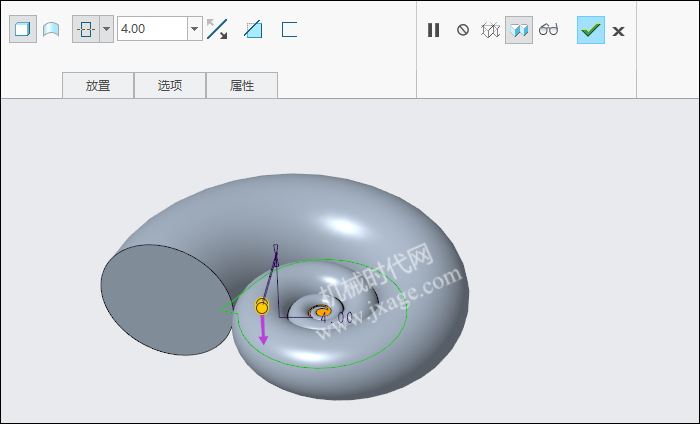

4.点击拉伸,在FRONT平面绘制如下图所示的草图。

设置拉伸深度为4,对称拉伸,如下图所示。

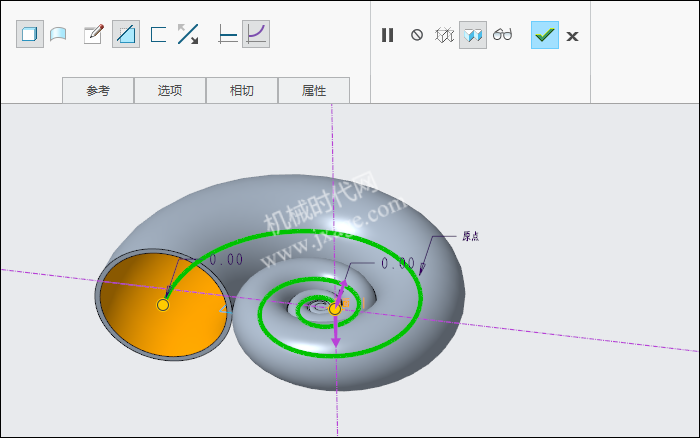

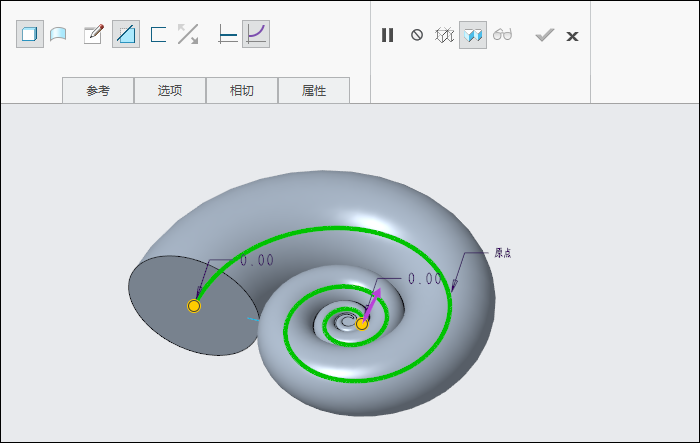

5.再次点击扫描,选择曲线2作为扫描的路径,激活移除材料按钮,按照下图进行设置。

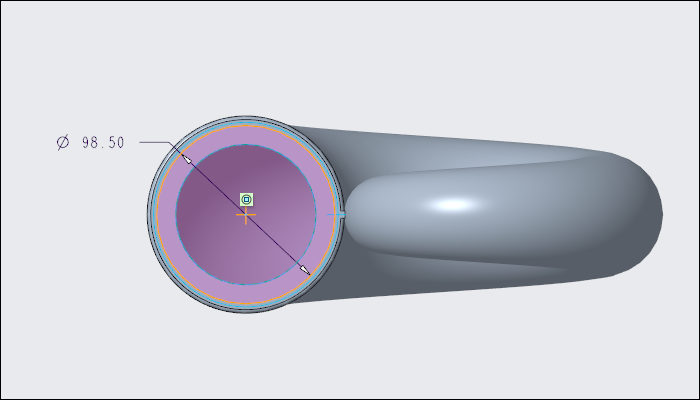

绘制如下图所示的一个圆作为截面。

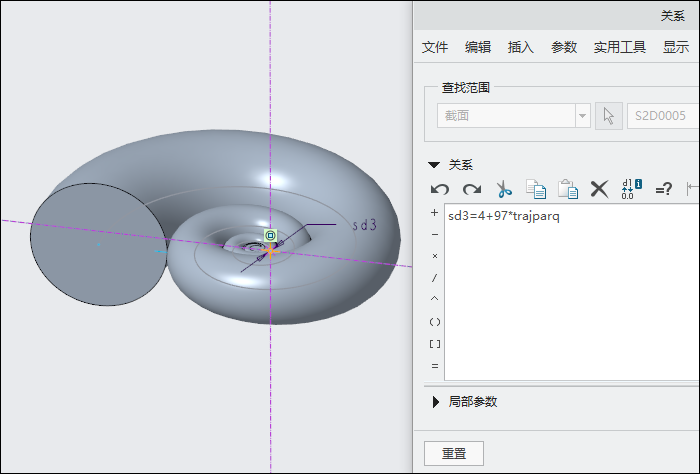

为直径添加如下所示的关系:

sd3=4+97*trajpar

点击勾号完成。

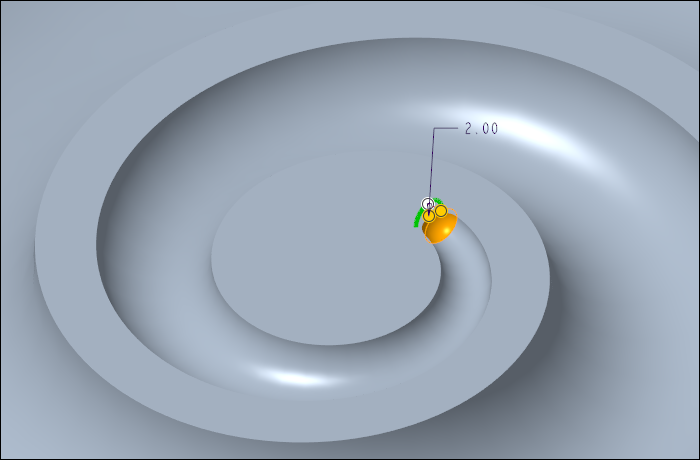

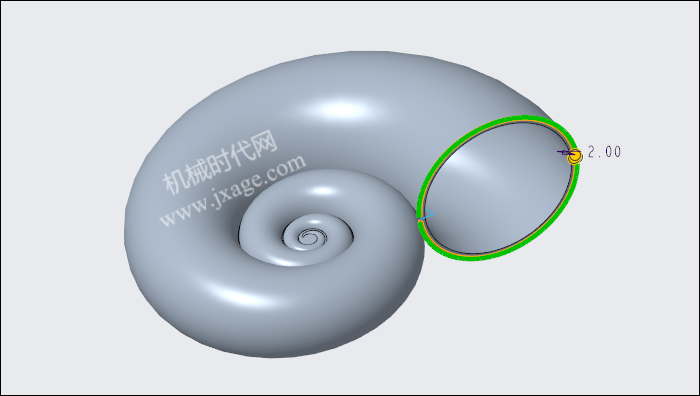

6.倒圆角(为了便于操作,通过截面工具对模型剖切)。

7.倒圆角。

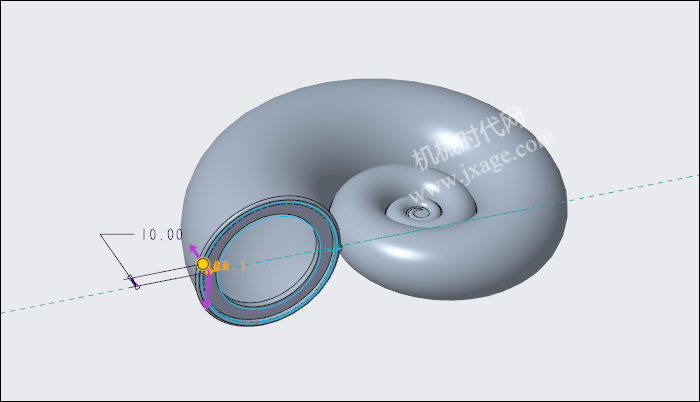

8.点击拉伸,在下图所示的端面上绘制如下图所示的草图。

设置拉伸深度为8。

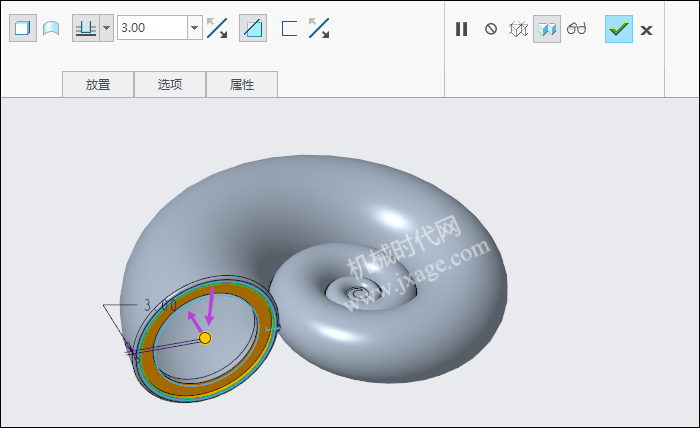

9.点击拉伸,在下图所示的端面上绘制如下图所示的草图。

设置拉伸深度为3。

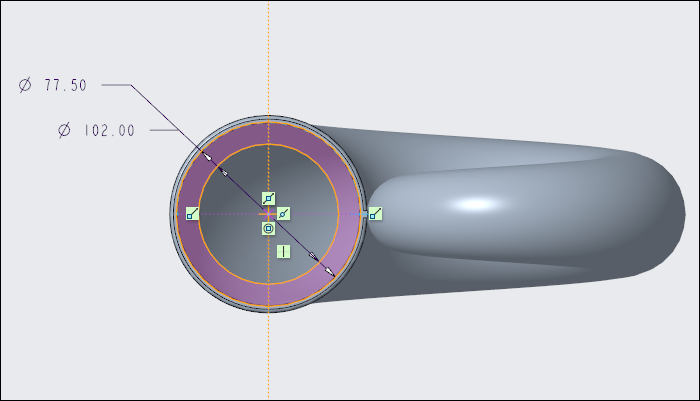

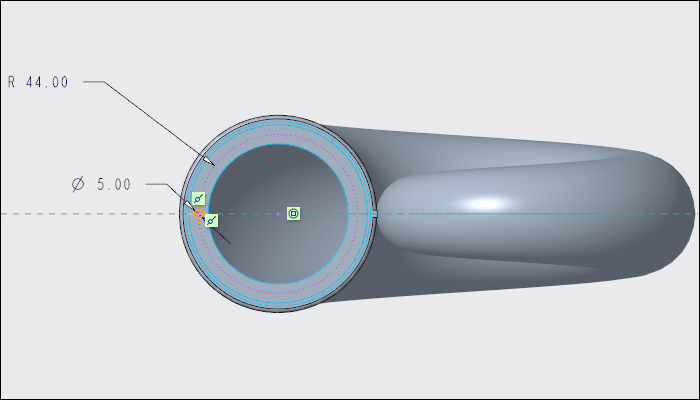

10.点击拉伸,在下图所示的端面上绘制如下图所示的草图。

激活移除材料按钮,创建出一个孔。

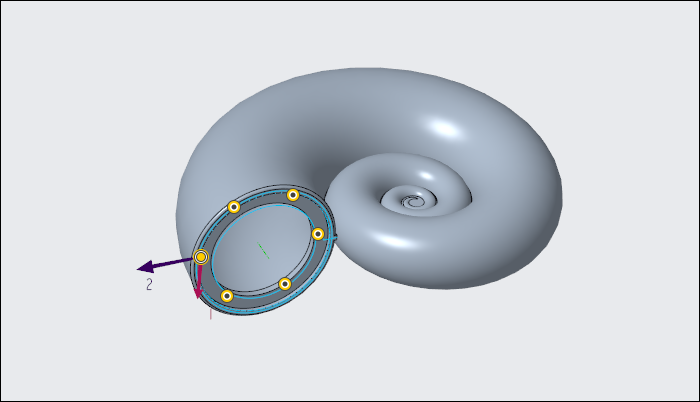

11.阵列。

12.完成。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
