初次使用ADAMS应该设置什么?

  • 10,757 次阅读
  • 阅读模式

一、设置工作目录

设置一个工作目录之后,每次启动ADAMS时新建的文件将会默认地存放在工作目录的路径下,方便读取。

方法

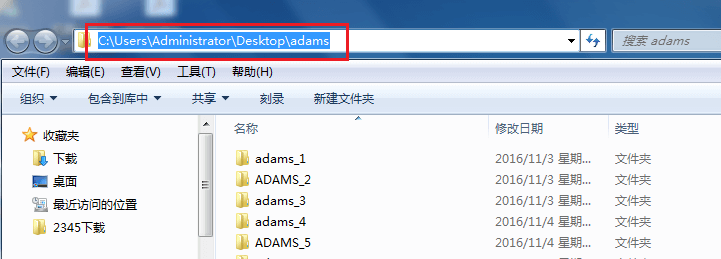

1.新建一个文件夹,注意文件夹不能含有中文字符。然后复制文件夹的路径,如下图所示。

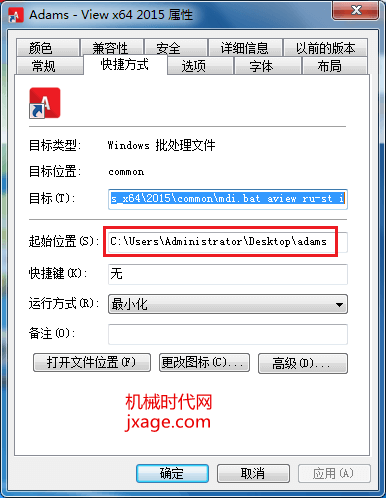

2.鼠标右击adams软件的快捷方式的图标,选择属性,在起始位置输入上面复制的路径。点击确定完成。

二、工作环境的设置

1.设置坐标系

ADAMS 软件中共有3种坐标系,分别是笛卡尔坐标系、柱坐标系和球坐标系。有时根据工作需要我们需要设置坐标系的类型,方法如下:

点击【设置】-【坐标系】,弹出下面的窗口:

从上图我们可以看到选择次序为313,对于新手肯定会有困惑。其实在ADAMS中,123分别代表基准坐标系XYZ轴,这个就是后话了。

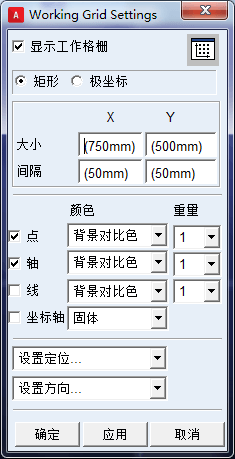

2.设置工作栅格

ADAMS中有两种栅格分别是矩形栅格和极面栅格。在创建几何体时,模型的尺寸会圆整到相应的栅格点上,也就是说栅格对模型的精度有很大的影响,我们需要根据模型设置合理的栅格间隔。方法:点击【设置】-【坐标系】,弹出下面的窗口:

3.设置单位

设置合理的单位是非常重要的。ADAMS共有四种单位系统,点击【设置】-【坐标系】,弹出下面的窗口:


4.设置重力加速度

ADAMS默认Y轴的负方向作为重力加速度的方向。我们可以设置加速度的方向以及数值。点击【设置】-【坐标系】,弹出下面的窗口:

5.设置图标

ADAMS中,系统会显示构件、坐标、约束、力等图标,这些图标提供了几何形状无法表达的信息。为了防止,视图过于混乱,我们可以设置图标的属性。

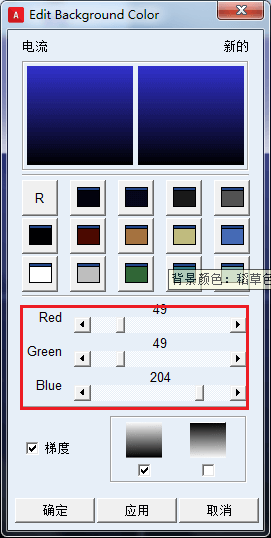

6.设置背景颜色

ADAMS总共提供了15个颜色模板可供选择,当然我们也可以通过设置RGB获得想要的颜色。
