Proe曲面建模(1):U盘

  • 2,981 次阅读
  • 阅读模式

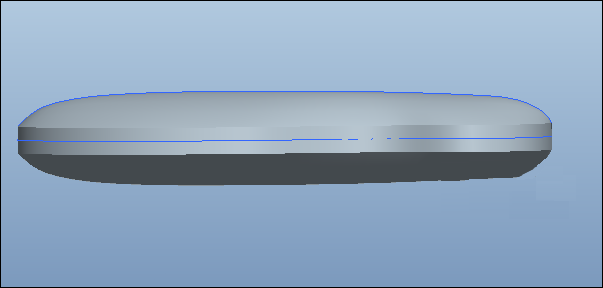

最终结果如下图所示:

方法:

1.新建文件。

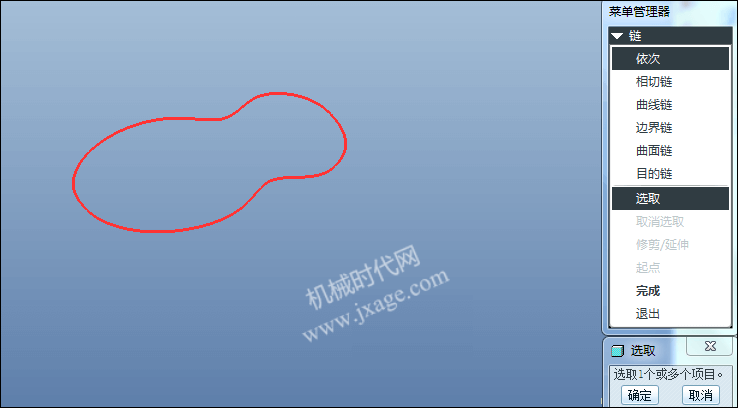

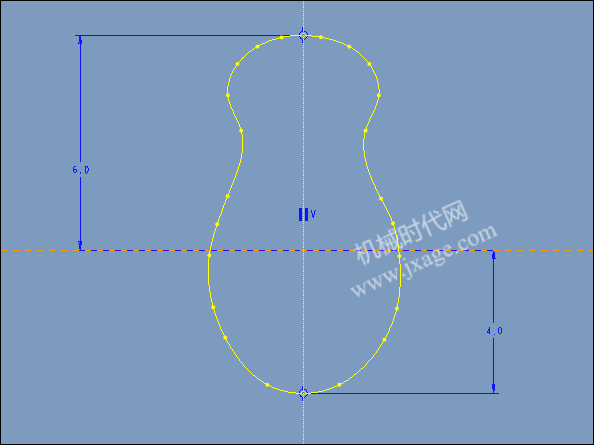

2.选择TOP平面作为草绘平面绘制如下草绘。

绘制完成后点击勾号。

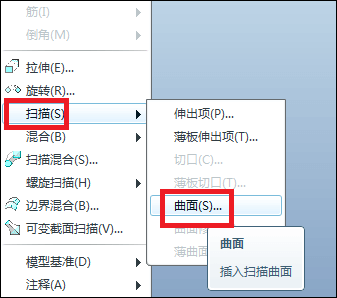

3.点击【插入】-【扫描】-【曲面】

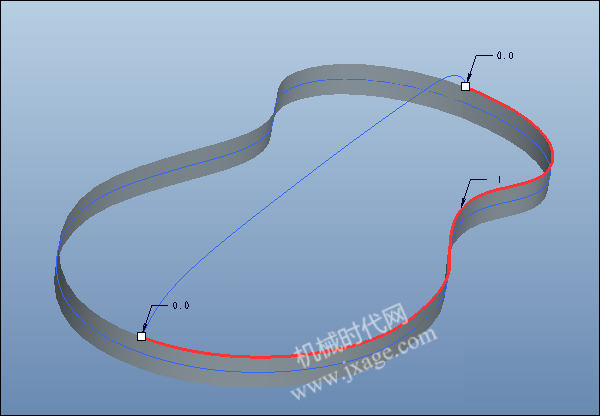

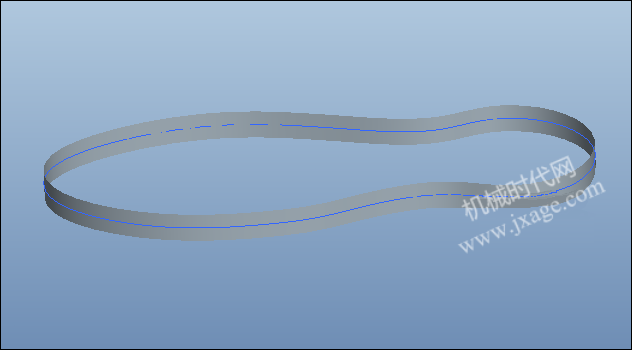

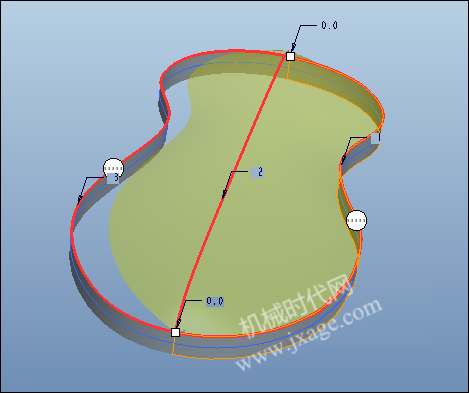

选择上面创建的草绘作为扫描轨迹。

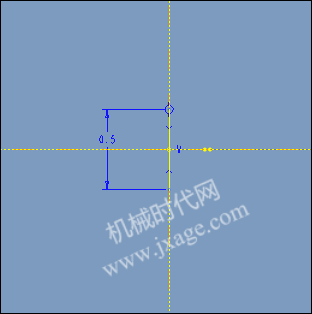

绘制一条竖直线作为截面。

绘制完成后,点击勾号退出草绘,再点击菜单里面的确定。

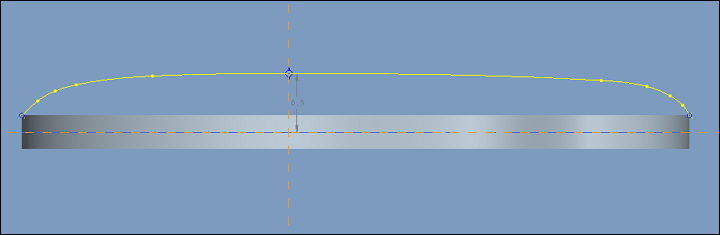

4.点击草绘,选择RIGHT做为草绘平面,绘制如下曲线。

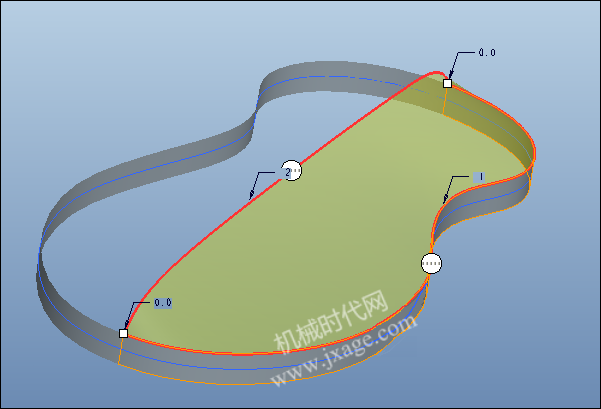

5.点击【插入】-【边界混合】,按住Ctrl选择下面两个边和一条曲线。

点击勾号。

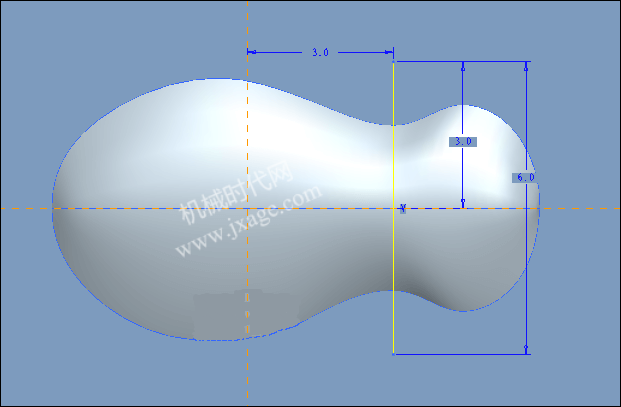

6.将边界混合特征进行镜像,镜像平面为TOP。

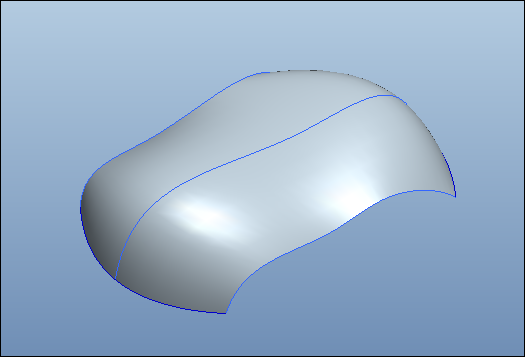

7.按住CTRL选择扫描的曲面和边界混合曲面及其镜像,点击【编辑】-【合并】。

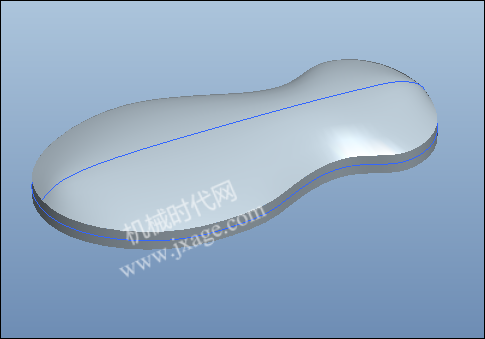

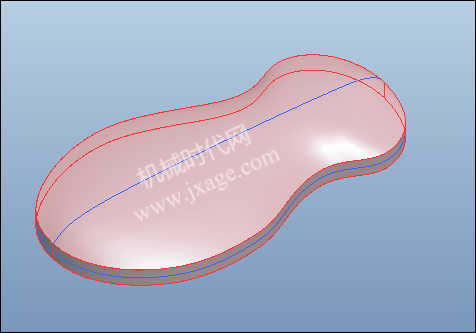

8.在模型树选择合并特征,点击【编辑】-【实体化】。

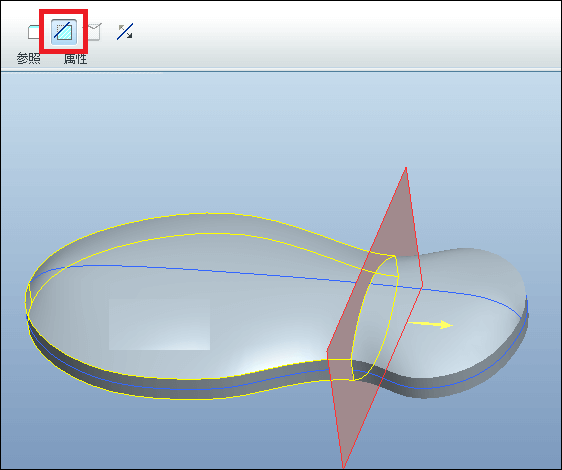

9.创建拉伸特征,拉伸一个平面。选择TOP作为草绘平面,绘制如下草绘,绘制完成后,进行对称拉伸。

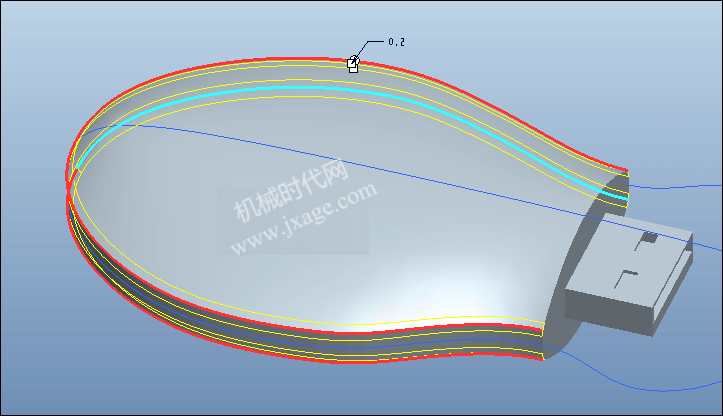

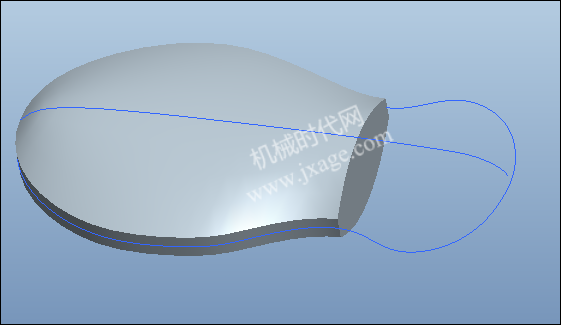

10.选择拉伸的曲面,点击【编辑】-【实体化】,选择切除材料。保留下面带有黄色线框的部分。

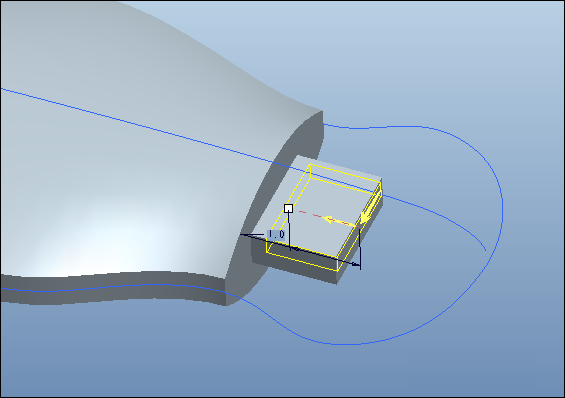

11.创建拉伸特征。

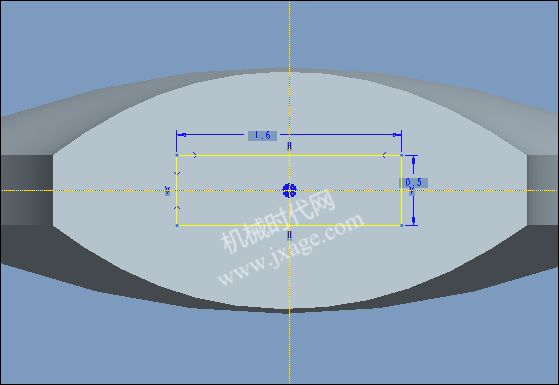

12.创建拉伸切除材料。

拉伸深度为1。

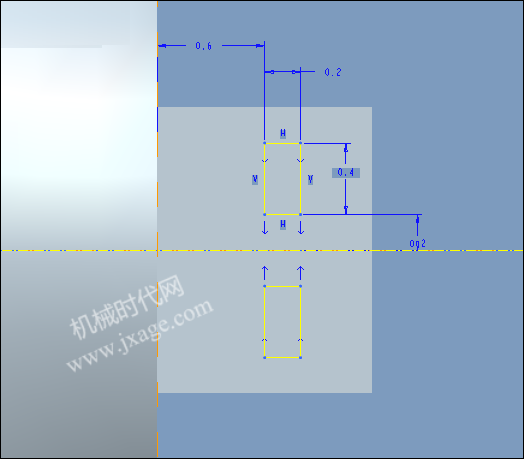

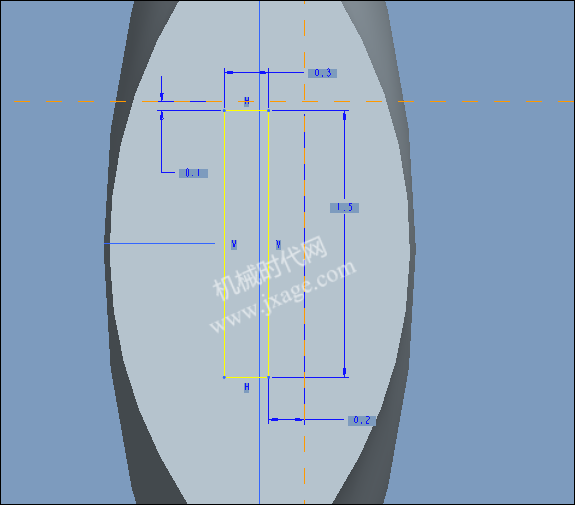

13.创建拉伸切除。

14.点击倒角工具进行倒角。

15.将曲线进行隐藏并进行着色。
