SolidWorks动画教程(6):制作装配体剖视动画

SolidWorks装配体剖视动画制作完成之后如下图所示。

点击下载模型

方法:

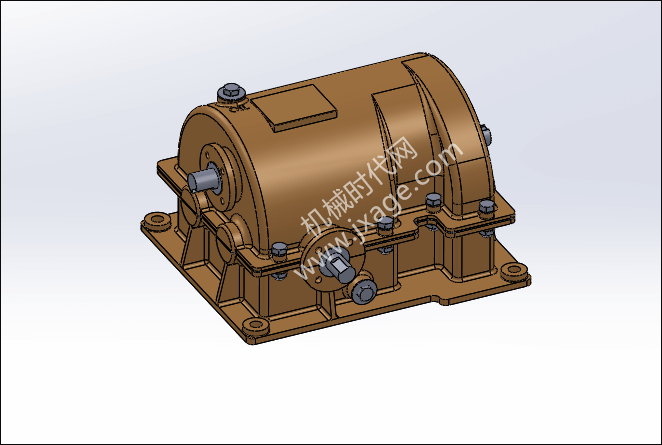

1.装配体是一个减速器,如下图所示。

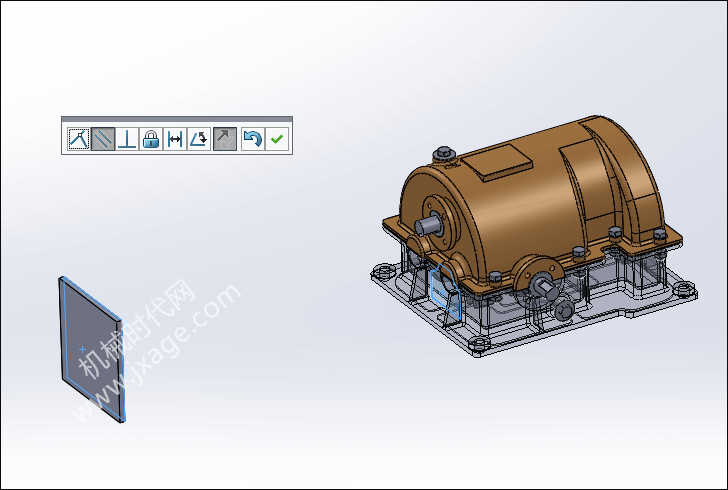

2.创建一个平板,该平板和减速器的侧面添加平行配合。

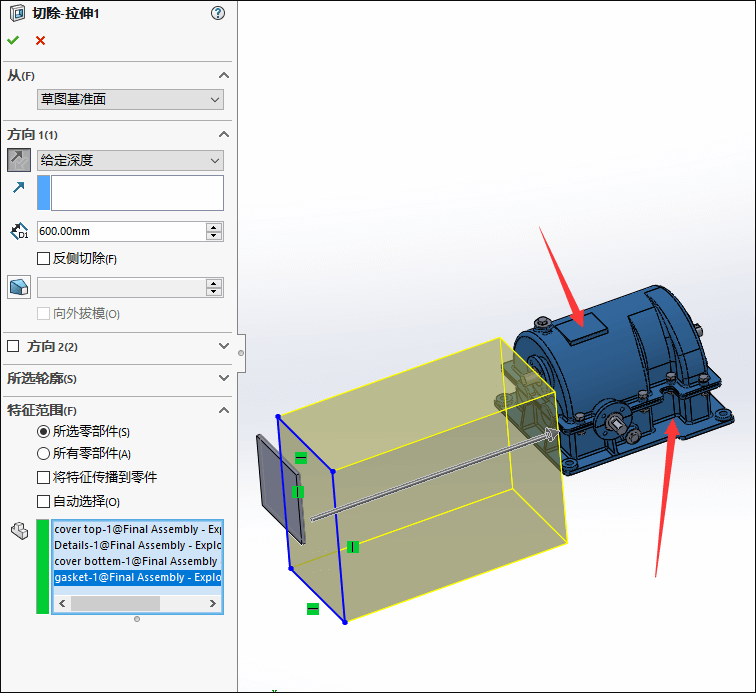

3.点击【装配体特征】-【拉伸切除】,如下图所示。

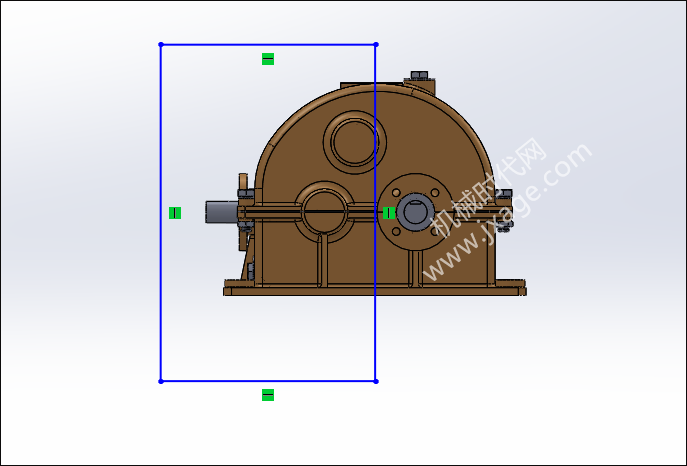

选择的平板的面作为草绘平面绘制如下图所示的草绘。

设置拉伸的深度为600,必须大于减速器的长度。

在特征范围选项中,选择减速器的上下外壳以及橡胶垫片。这样其他的零件将不会被切除。

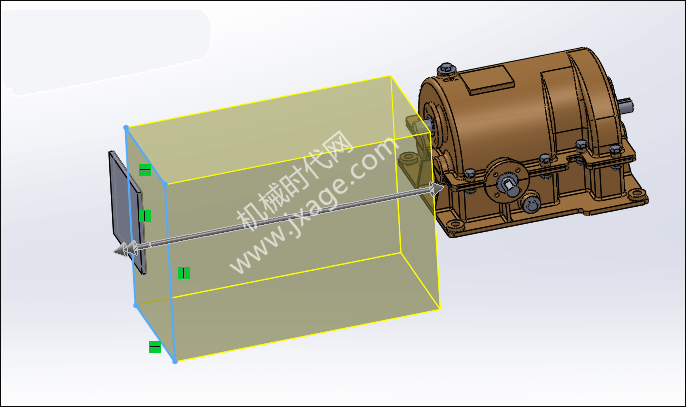

4.将平板沿着减速器的主轴进行移动,移动下图所示的位置,点击“重新建模”按钮或者Ctrl+B,我们就可以看到减速器的外壳被切除了。

然后Ctrl+Z进行撤回,将平板恢复到原始的位置。

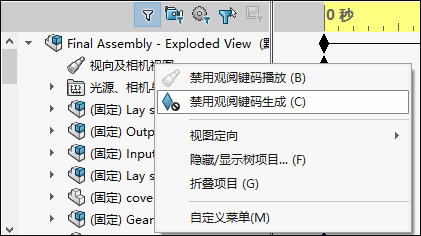

5.点击SolidWorks窗口左下侧的“运动算例1”选项,点击“视向及相机视图”鼠标右键选择取消激活“禁用观阅键码生成”。

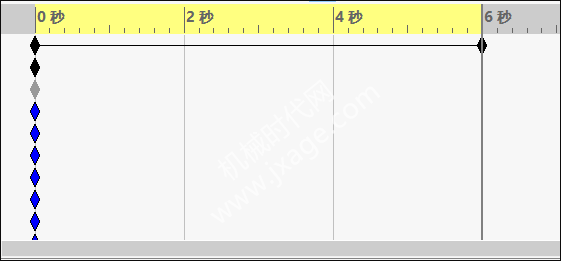

将实际拖拽到6秒的位置。

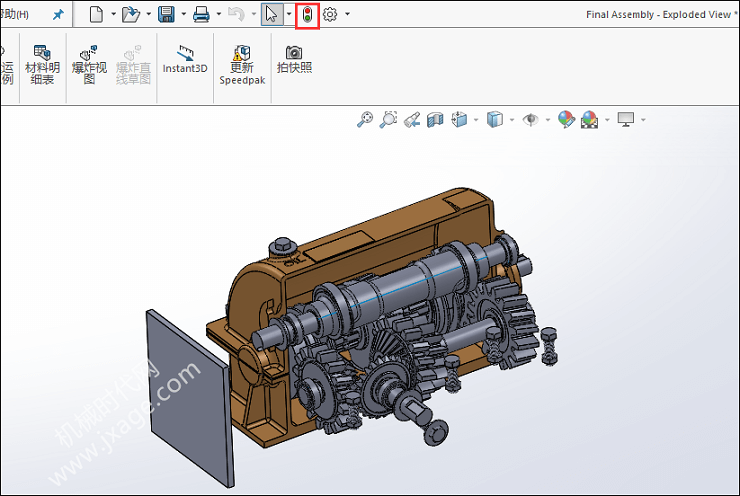

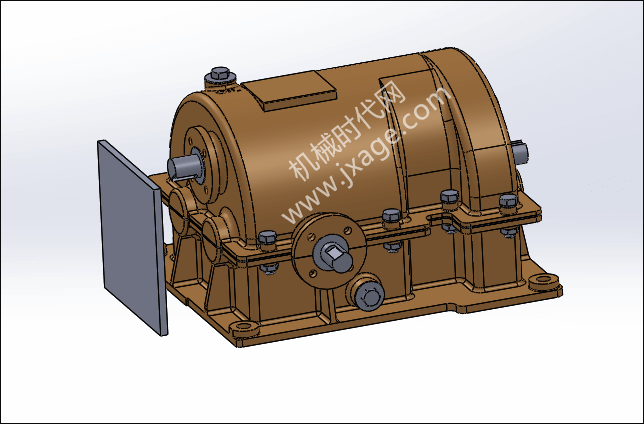

移动平板到如下图所示的位置。

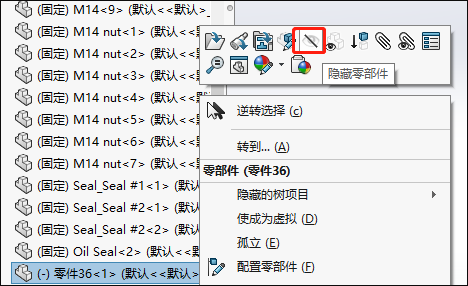

此时我们需要在6秒和0秒处对平板进行隐藏。

6.点击播放即可看到装配体剖视动画。
