项目描述:

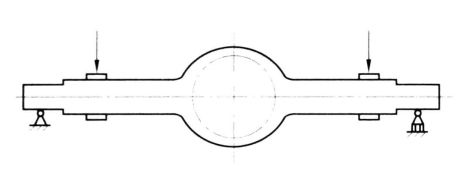

汽车驱动桥桥壳是汽车的主要承载构建之一。驱动桥桥壳垂直弯曲刚度实验评估指标为满载轴荷时每米轮距最大变形不超过1.5mm。

ANSYS Workbench静力学实例(1):汽车驱动桥桥壳-图片1

方法:

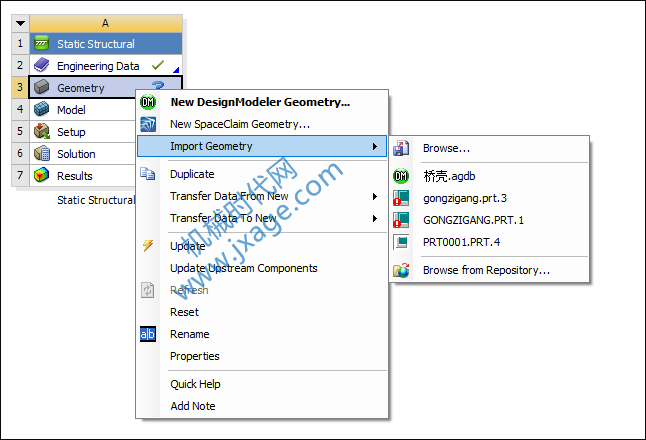

1.选择Static Structural模块,点击“Geometry”鼠标右击选择“Import Geometry”,点击“Browser”,导入桥壳模型。

ANSYS Workbench静力学实例(1):汽车驱动桥桥壳-图片2

2.设置材料。双击“Engineering Data”,新建材料“steel”,弹性模量为2e5MPa,泊松比0.3,屈服应力355MPa,屈服极限610MPa。

ANSYS Workbench静力学实例(1):汽车驱动桥桥壳-图片3

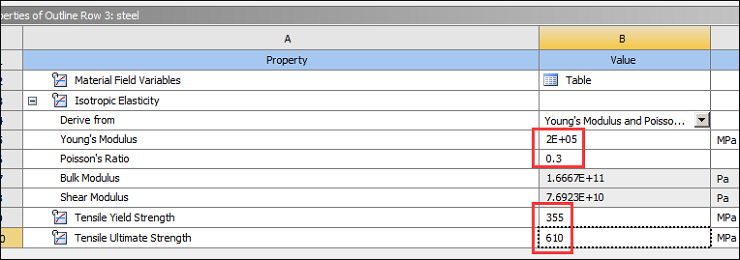

按照如下图红色方框所示设置材料属性。

ANSYS Workbench静力学实例(1):汽车驱动桥桥壳-图片4

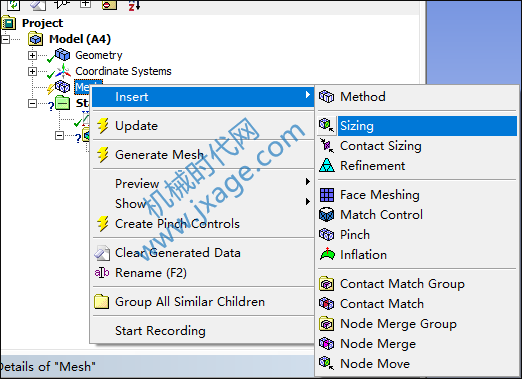

3.设定网格划分参数并进行网格划分。点击“Mesh”,鼠标右键选择“Insert”-“Sizing”,如下图所示。

ANSYS Workbench静力学实例(1):汽车驱动桥桥壳-图片5

选择整个模型,设置单元大小为15mm。

ANSYS Workbench静力学实例(1):汽车驱动桥桥壳-图片6

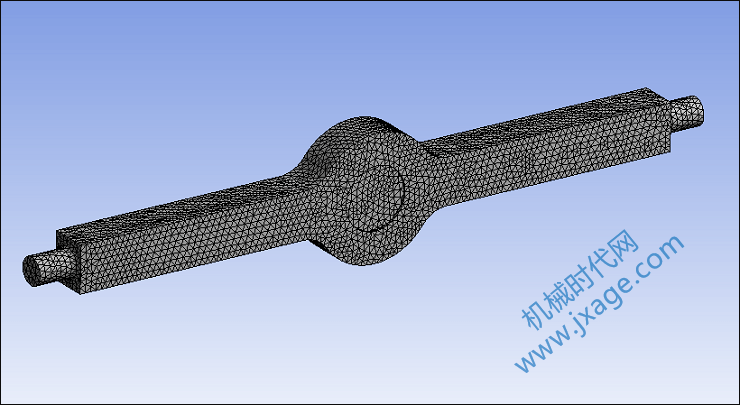

网格划分完成之后如下图所示。

ANSYS Workbench静力学实例(1):汽车驱动桥桥壳-图片7

4.双击“Model”,设置solid的材料为steel。

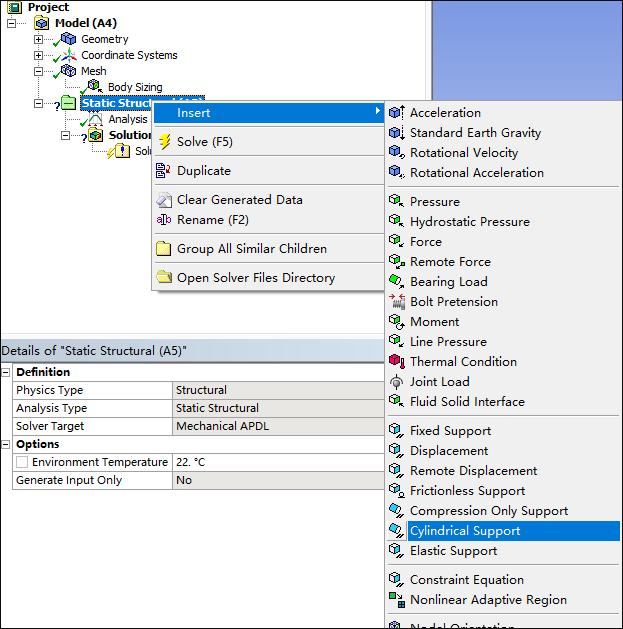

5.设置位移约束。点击“Static Structure”鼠标右键选择“Insert”-“Cylindrical Support”。

ANSYS Workbench静力学实例(1):汽车驱动桥桥壳-图片8

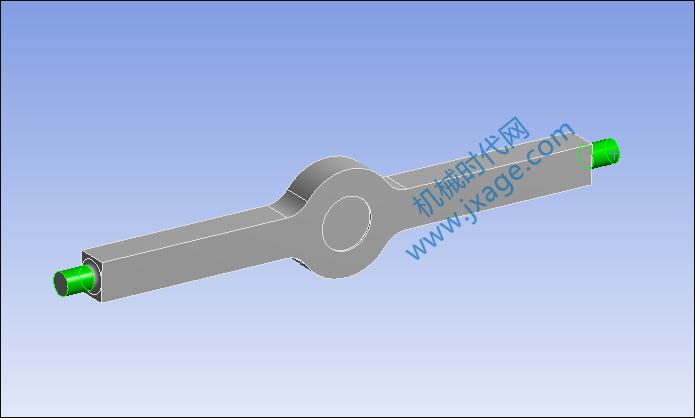

按住Ctrl依次选择下面两个圆柱面。

ANSYS Workbench静力学实例(1):汽车驱动桥桥壳-图片9

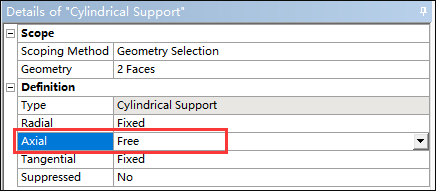

设置Axial方向为Free,即轴向可以运动。

ANSYS Workbench静力学实例(1):汽车驱动桥桥壳-图片10

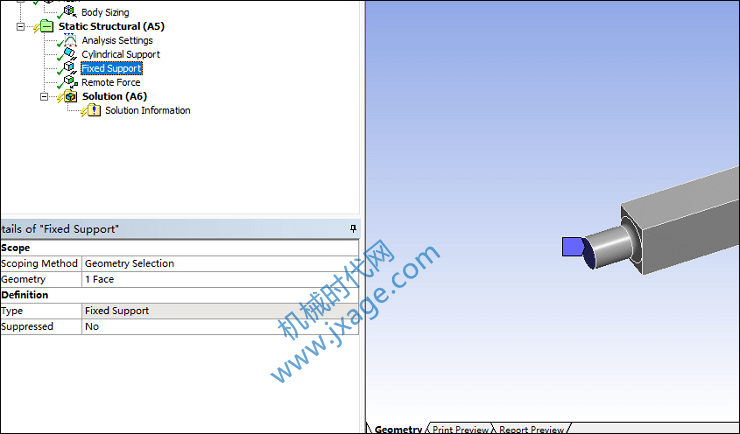

6.通过上面的方法插入“Fixed Support”,选择下图的一个端面。

ANSYS Workbench静力学实例(1):汽车驱动桥桥壳-图片11

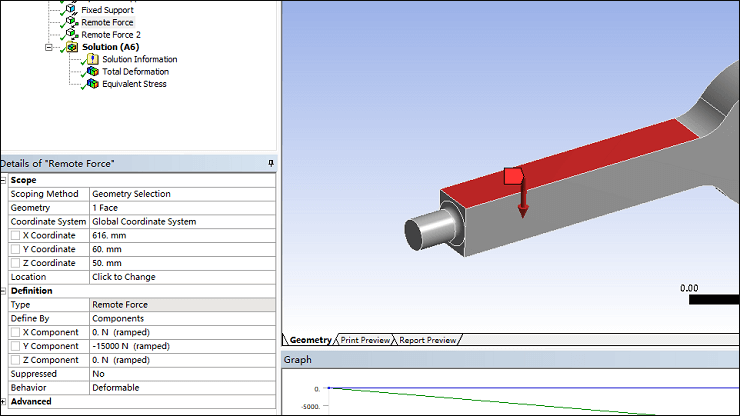

7.施加载荷。点击“Static Structure”鼠标右键选择“Insert”-“Remote Force”,选择如下图红色的面,设置全局坐标系的坐标为:616,60,50。

载荷类型为Components,方向沿y轴负方向,大小为15000N。

ANSYS Workbench静力学实例(1):汽车驱动桥桥壳-图片12

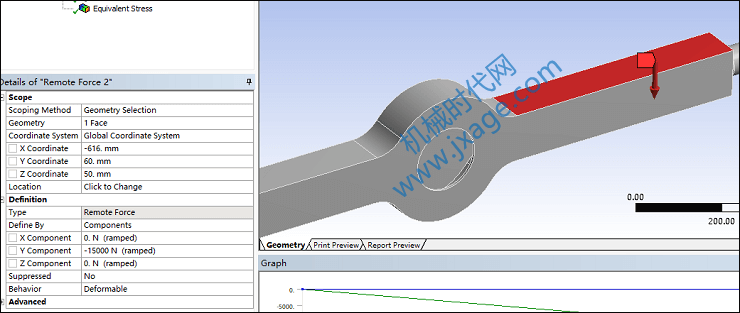

采用同样的方法在另一端施加方向沿y轴负方向,大小为15000N。

ANSYS Workbench静力学实例(1):汽车驱动桥桥壳-图片13

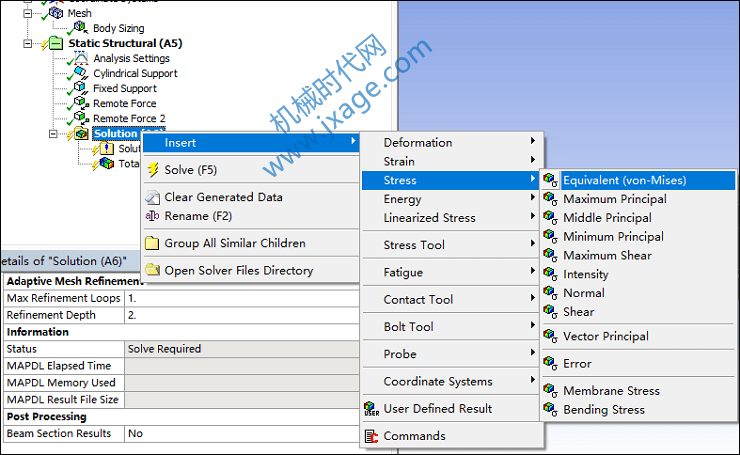

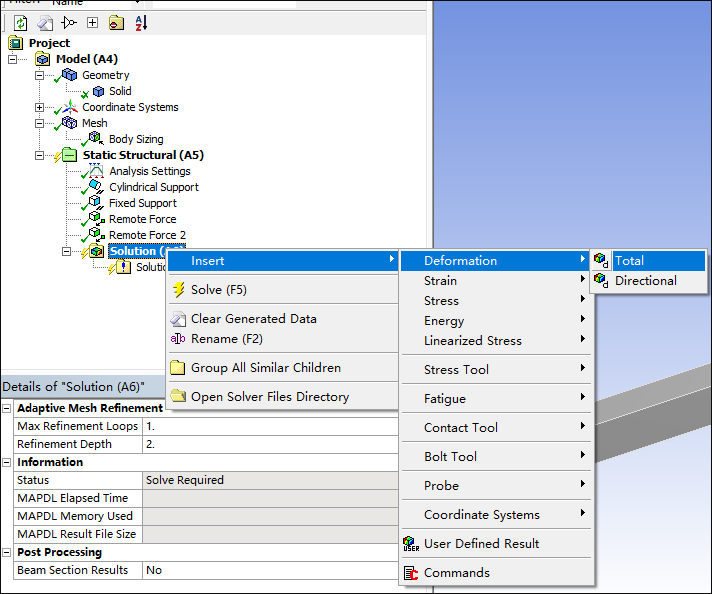

8.设定求解。添加Deformation-Total和Stress-Equivalent(Von-Mises)。

ANSYS Workbench静力学实例(1):汽车驱动桥桥壳-图片14

ANSYS Workbench静力学实例(1):汽车驱动桥桥壳-图片15

9.求解。单击Solve求解。

10.观察求解结果。

由下图可知,驱动桥桥壳的最大位移为0.52mm。轮距为1700mm,则可以算出每米变形量为0.3mm,小于标准要求的每米轮距最大变形量不超过1.5mm。

ANSYS Workbench静力学实例(1):汽车驱动桥桥壳-图片16

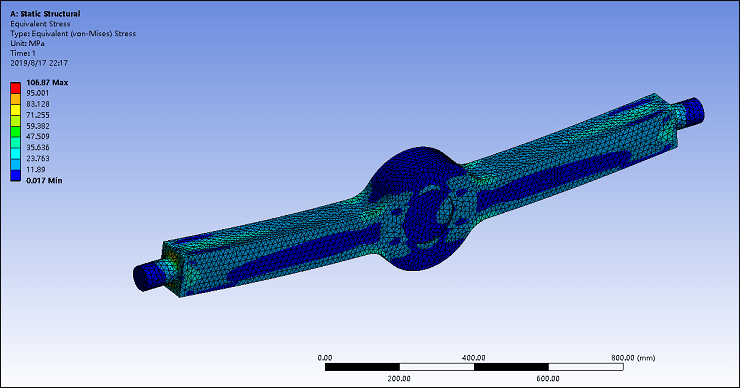

驱动桥桥壳应力云图如下图所示。

ANSYS Workbench静力学实例(1):汽车驱动桥桥壳-图片17
