最终完成后如下图所示。

Creo三维建模(34):钻石-图片1

文章末尾下载模型和练习题

方法:

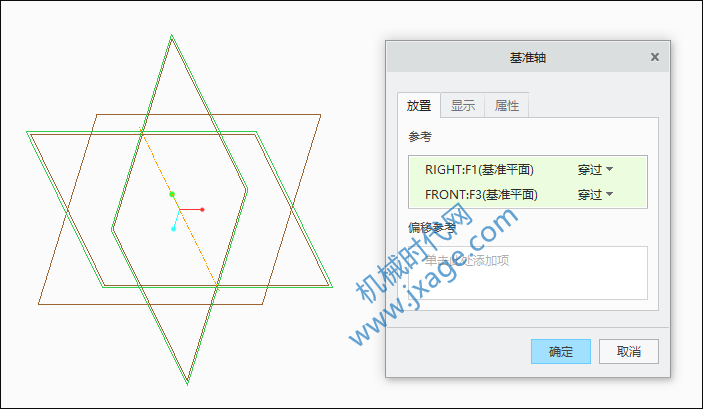

1.首先我们创建一个基准轴,如下图所示。

Creo三维建模(34):钻石-图片2

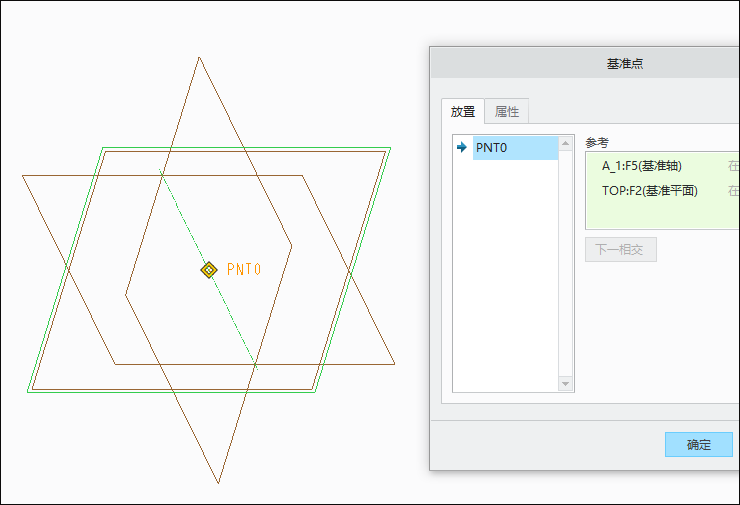

2.创建一个基准点。

Creo三维建模(34):钻石-图片3

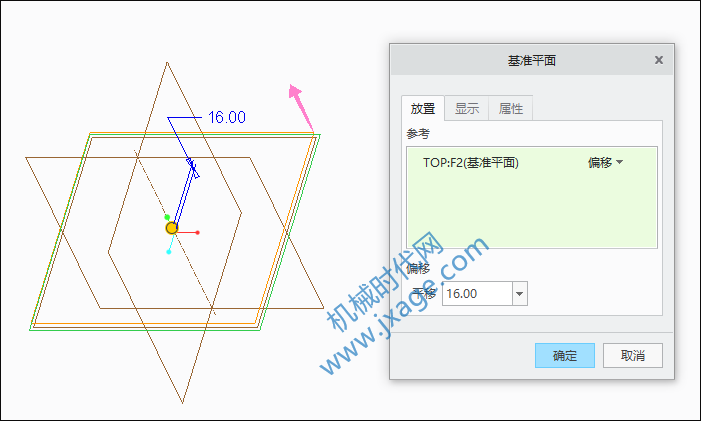

3.创建基准平面DTM1~DTM4。

DTM1平面的参考平面为TOP,偏移值为16。

DTM2平面的参考平面为DTM1,偏移值为28。

DTM3平面的参考平面为DTM2,偏移值为12。

DTM4平面的参考平面为DTM3,偏移值为4。

Creo三维建模(34):钻石-图片4

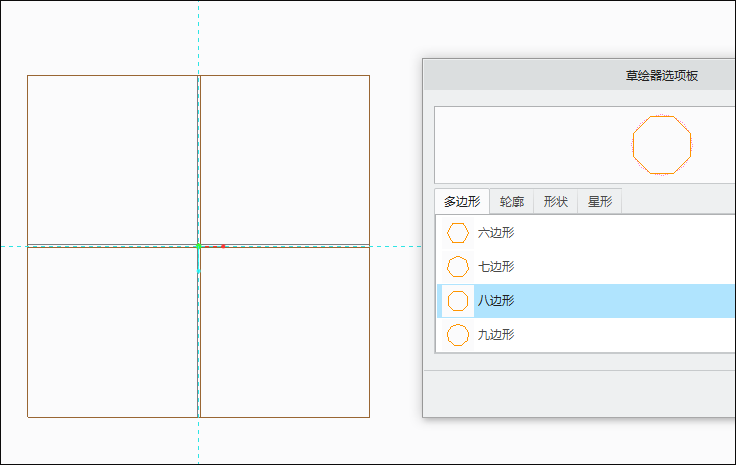

4.在DTM1上绘制如下图所示的8边形。

Creo三维建模(34):钻石-图片5

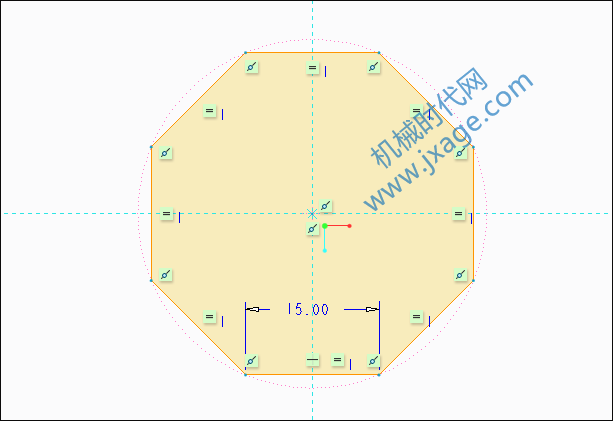

尺寸如下图所示。

Creo三维建模(34):钻石-图片6

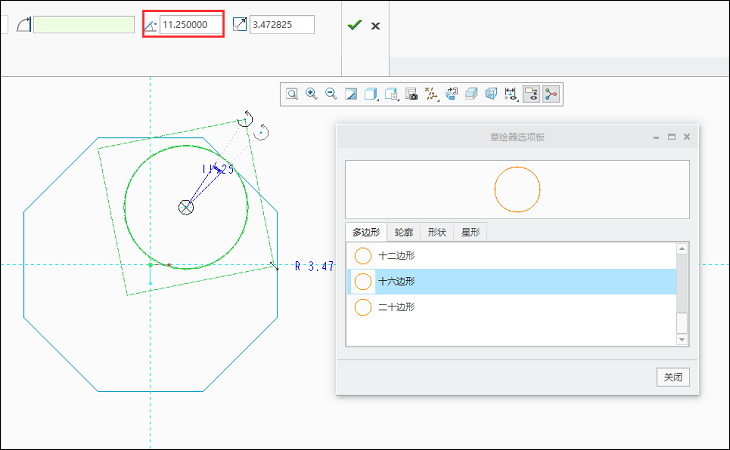

5.在DTM2上创建一个16边形,16边形旋转11.25度。

Creo三维建模(34):钻石-图片7

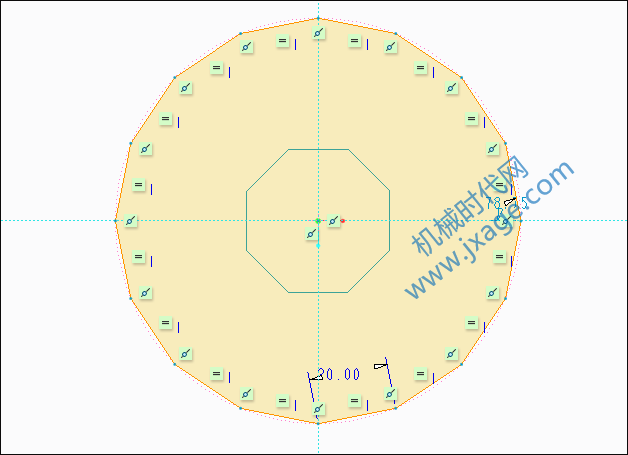

16边形的尺寸如下图所示。

Creo三维建模(34):钻石-图片8

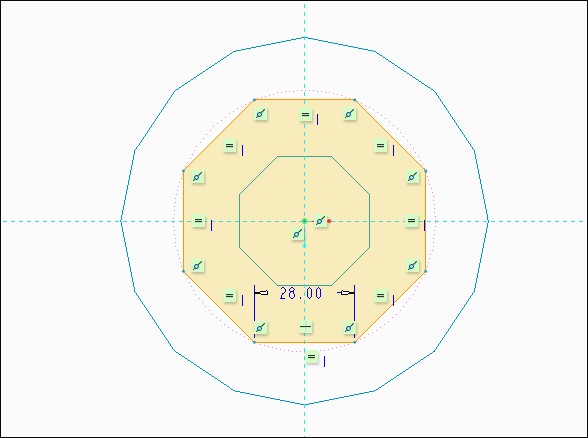

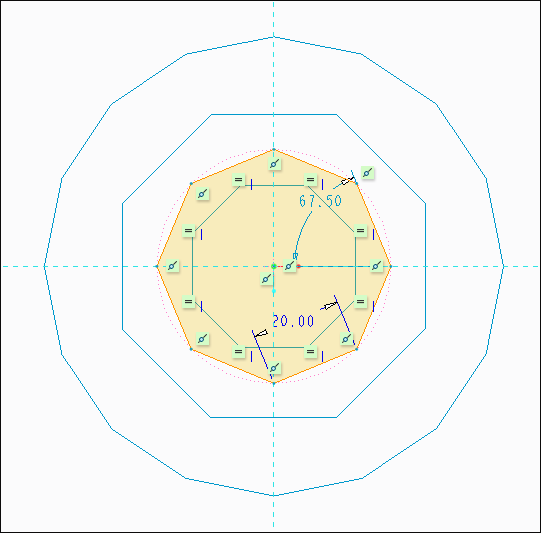

6.在DTM3上创建一个8边形,尺寸如下图所示。

Creo三维建模(34):钻石-图片9

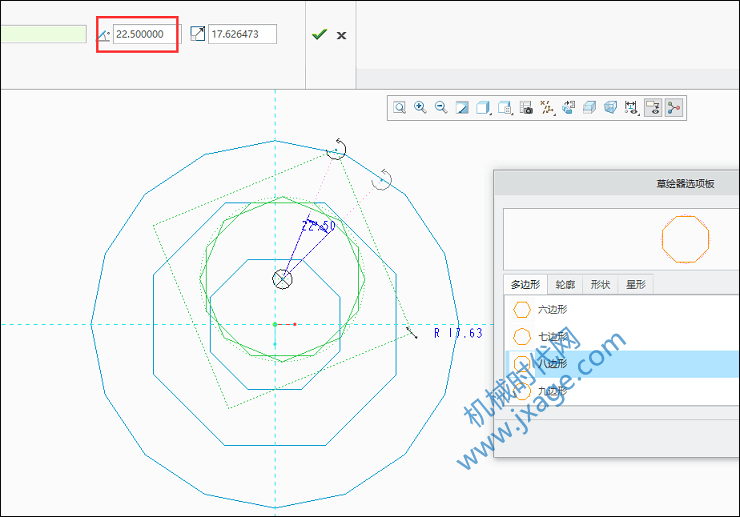

7.在DTM4上创建一个8边形,8边形旋转22.5度。

Creo三维建模(34):钻石-图片10

8边形的尺寸如下图所示。

Creo三维建模(34):钻石-图片11

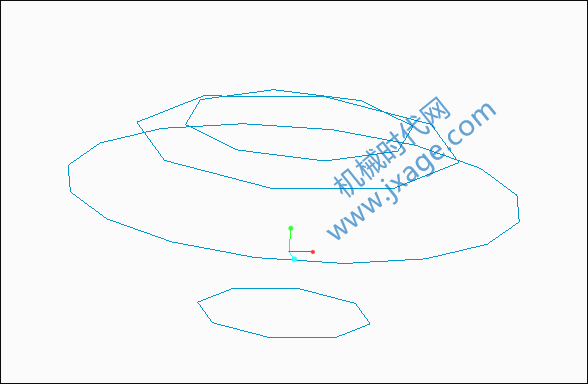

创建完成后如下图所示。

Creo三维建模(34):钻石-图片12

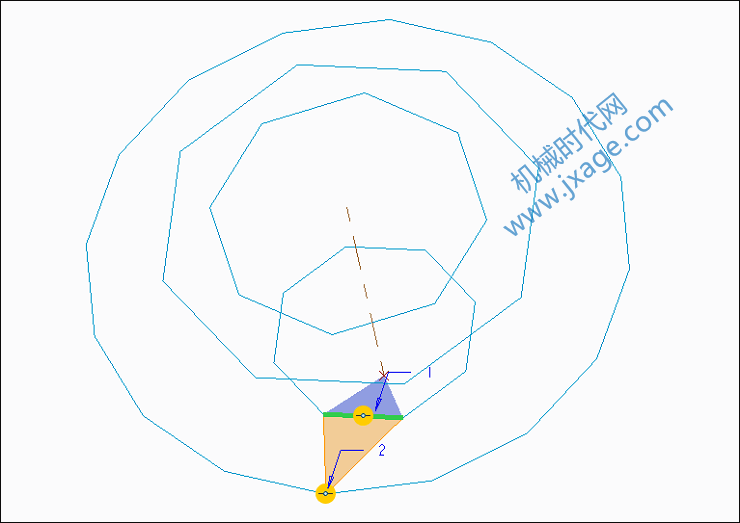

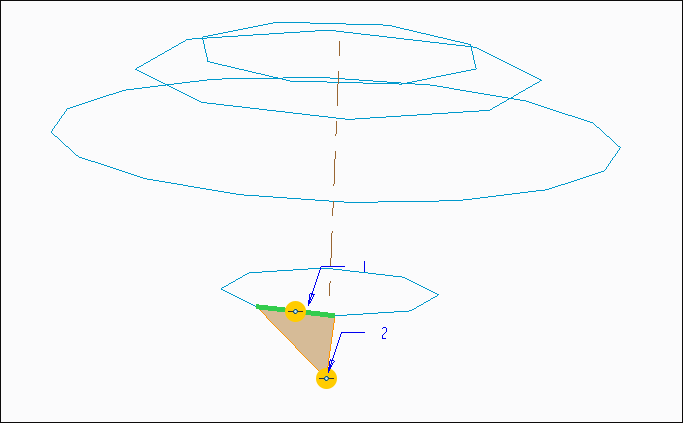

8.点击边界混合,按住Ctrl键依次选择下图所示的边和PNT0,完成如下图所示的曲面创建。

Creo三维建模(34):钻石-图片13

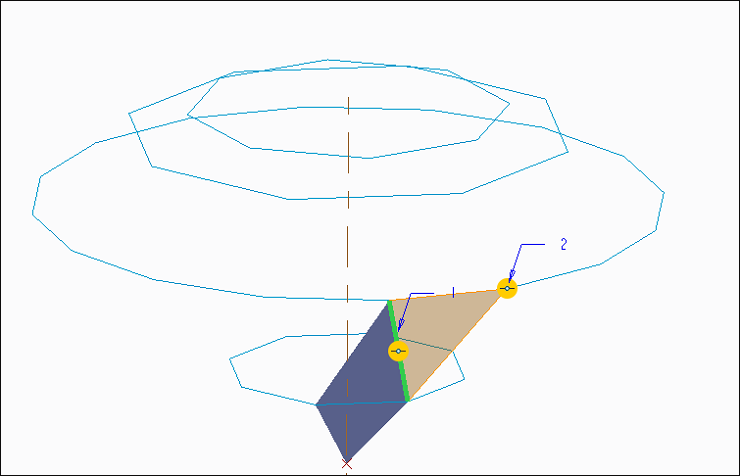

9.通过边界混合创建曲面。

Creo三维建模(34):钻石-图片14

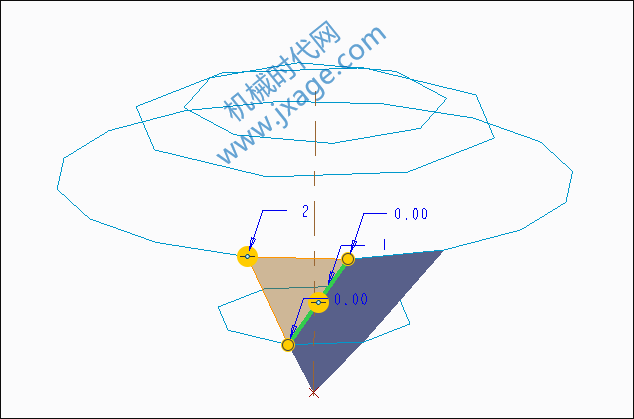

10.通过边界混合创建曲面。

Creo三维建模(34):钻石-图片15

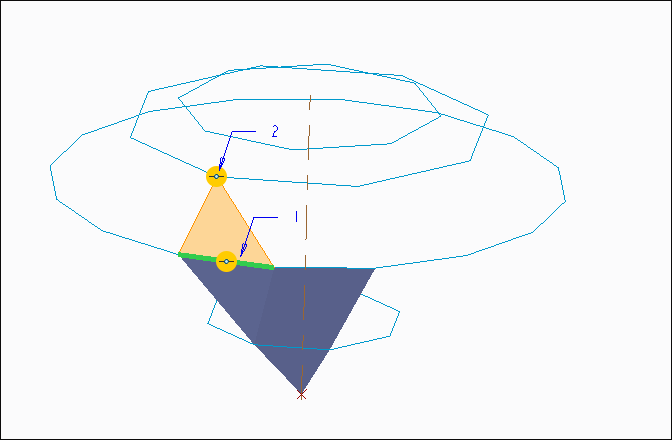

11.通过边界混合创建曲面。

Creo三维建模(34):钻石-图片16

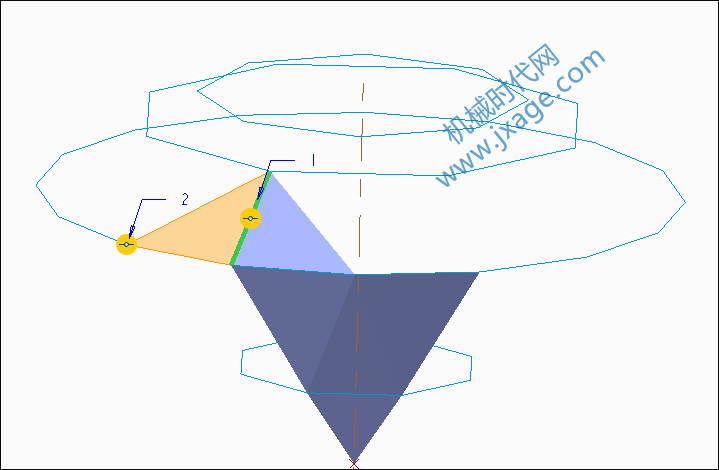

12.通过边界混合创建曲面。

Creo三维建模(34):钻石-图片17

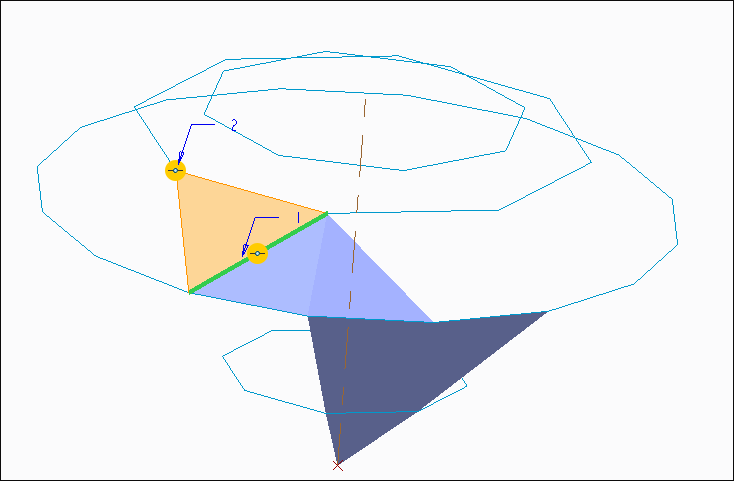

13.通过边界混合创建曲面。

Creo三维建模(34):钻石-图片18

14.通过边界混合创建曲面。

Creo三维建模(34):钻石-图片19

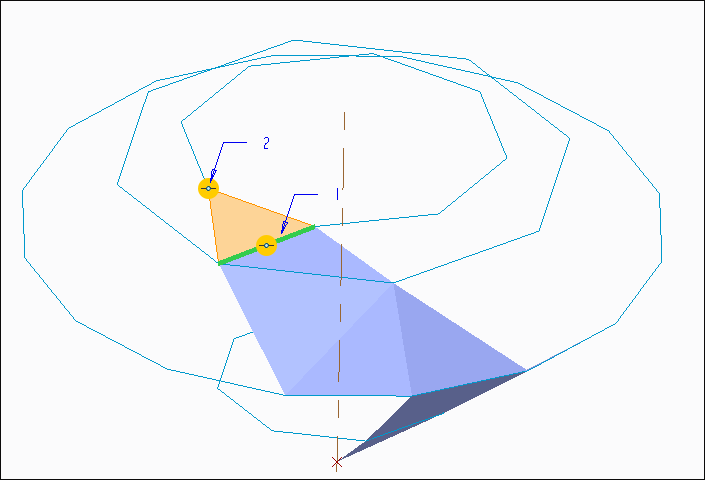

15.通过边界混合创建曲面。

Creo三维建模(34):钻石-图片20

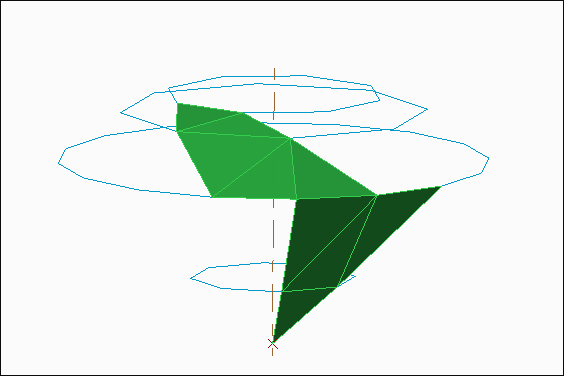

16.通过边界混合创建曲面。

Creo三维建模(34):钻石-图片21

17.按住Ctrl键依次选择上面的所有的曲面,点击“合并”对曲面进行合并。

Creo三维建模(34):钻石-图片22

18.选择下图所的所有边界混合曲面和合并1鼠标右键选择“分组”。

Creo三维建模(34):钻石-图片23

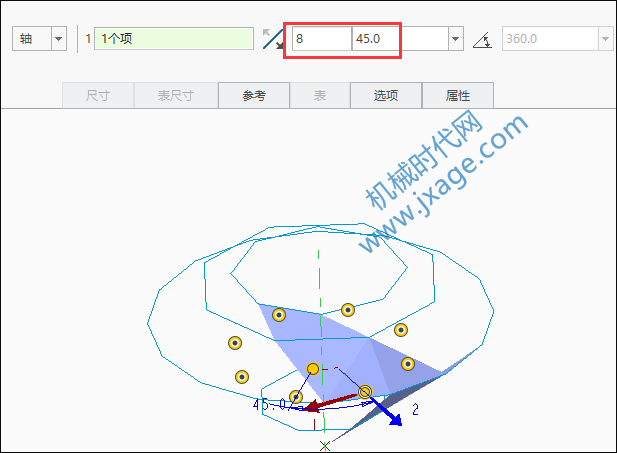

19.选择上一步创建的组特征,点击“几何阵列”,类型选择“轴”,设置阵列数量为8,成员角度为45度。

Creo三维建模(34):钻石-图片24

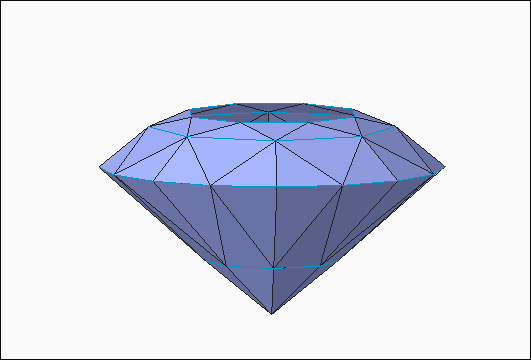

完成。

Creo三维建模(34):钻石-图片25

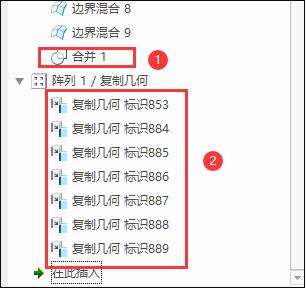

20.按住Ctrl键依次选择“合并1”和所有的复制几何特征。

Creo三维建模(34):钻石-图片26

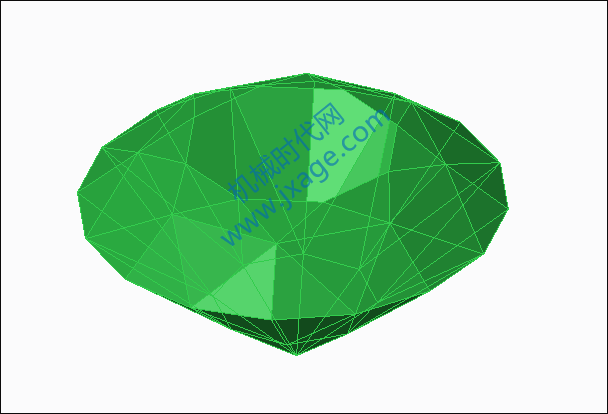

点击“合并”,将所有的曲面进行合并。

Creo三维建模(34):钻石-图片27

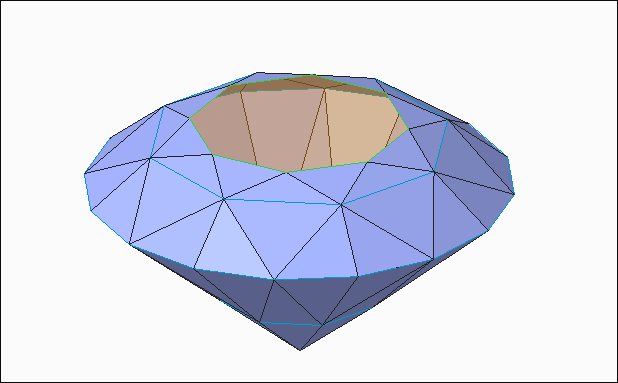

21.点击“填充”,选择下图所示的8变形完成填充曲面的创建。

Creo三维建模(34):钻石-图片28

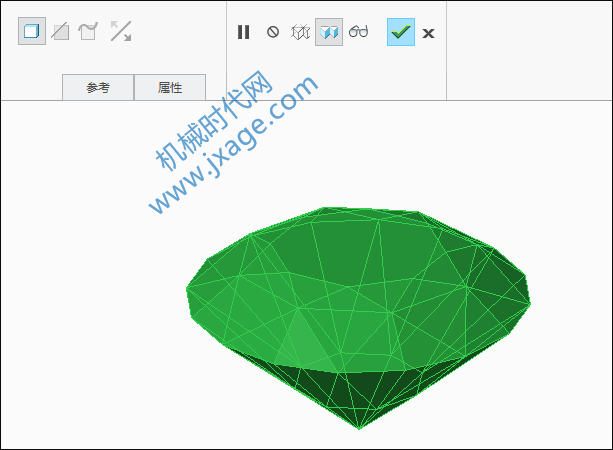

22.将填充曲面和合并2曲面进行合并。

Creo三维建模(34):钻石-图片29

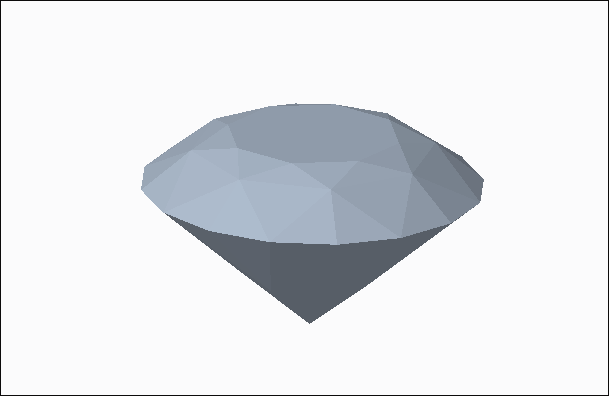

23.实体化。

Creo三维建模(34):钻石-图片30

完成。

Creo三维建模(34):钻石-图片31

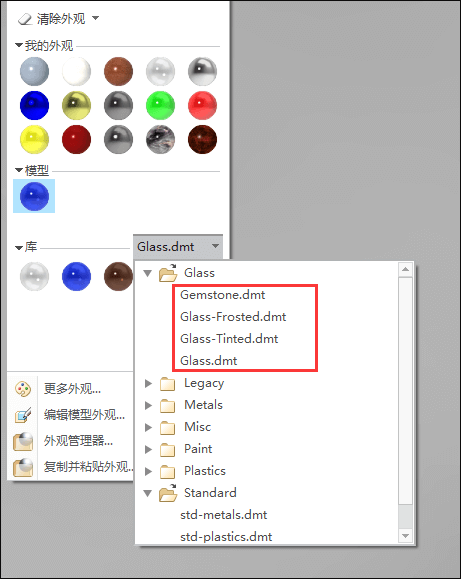

24.渲染。点击“Render Studio”进入渲染模块,设置钻石模型的外观。

Creo三维建模(34):钻石-图片32

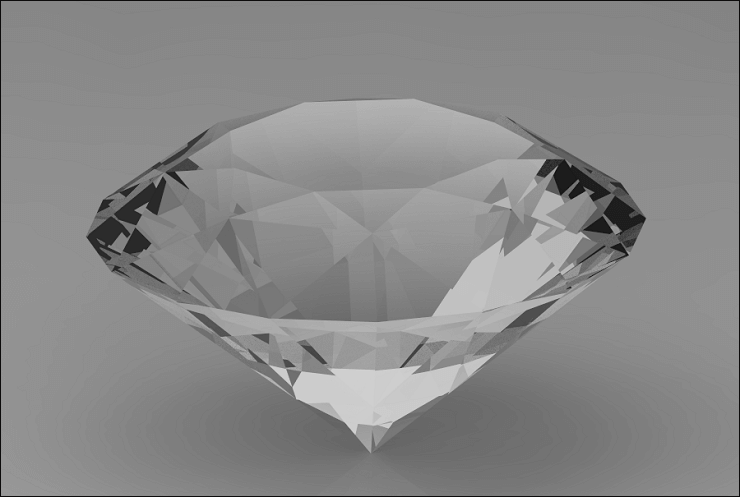

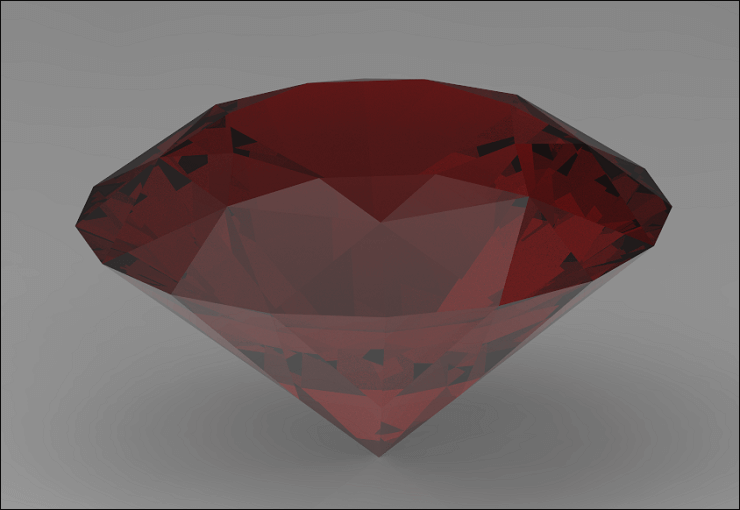

25.渲染完成。

Creo三维建模(34):钻石-图片33

Creo三维建模(34):钻石-图片34

Creo三维建模(34):钻石-图片35

模型下载:

此处为隐藏的内容
注册登录后,方可查看
