Creo柔性建模中的识别阵列如何使用?

  • 924 次阅读
  • 阅读模式

我们可以通过柔性建模中的识别阵列,将相同孔识别成一个阵列组,在装配体里先安装一个零件,然后使用参考阵列,从而可以实现快速装配。我们通过下面的例子进行介绍。

方法:

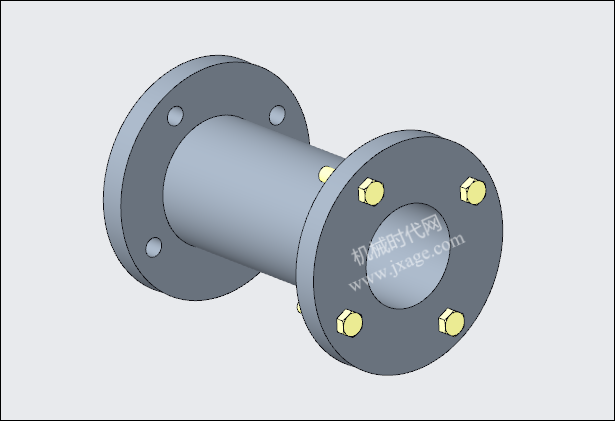

1.如下图所示,该零件上的所有螺栓孔都是通过拉伸创建的,而没有采用阵列。

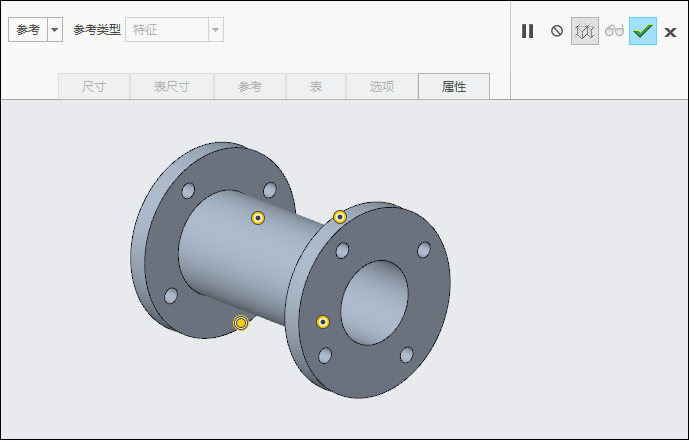

2.装配一个螺栓,如下图所示,此时我们是无法通过“参考阵列”对其他螺栓进行装配的。

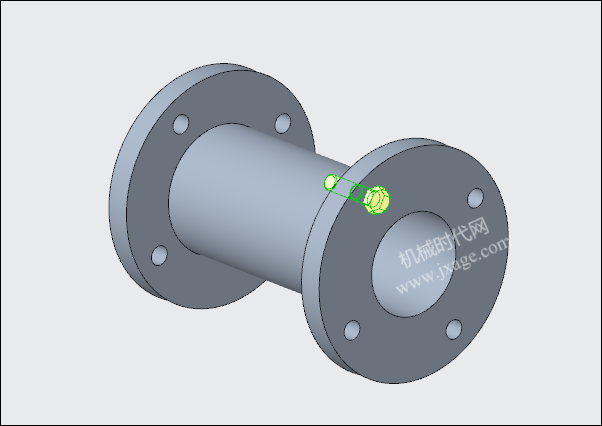

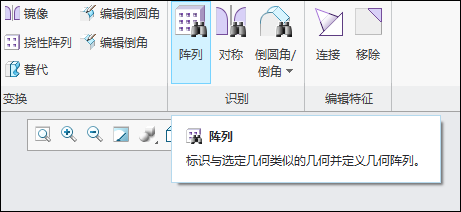

3.我们可以点击柔性建模中的“阵列”,如下图所示。

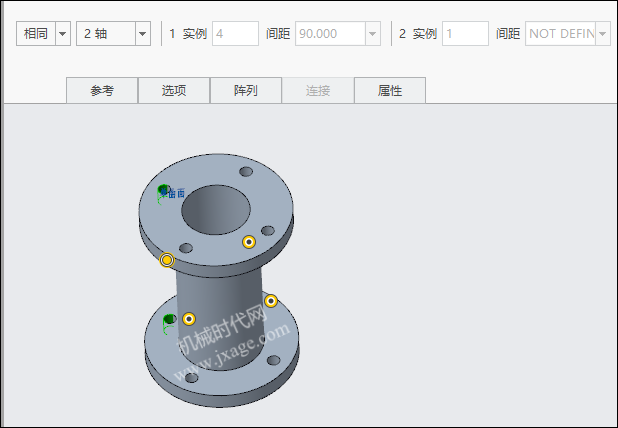

点击下图所示的螺栓孔,所有设置按照默认,此时系统自动识别出4个阵列实例。

4.这样我们就可以通过参考阵列实现螺栓的阵列了,从而可以大大提供装配的速度。

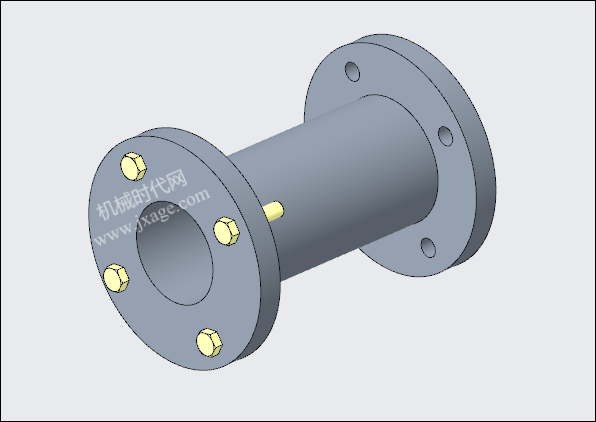

装配完成。

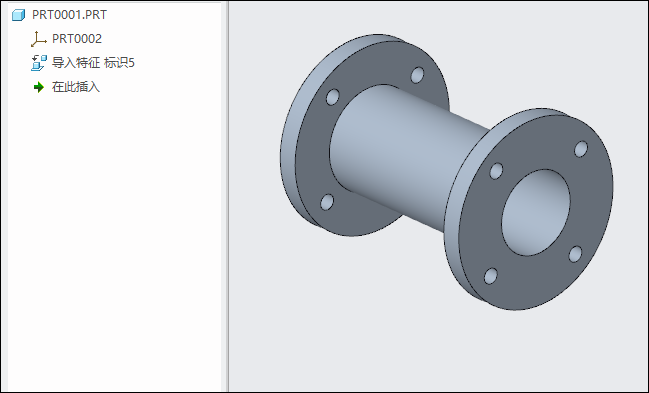

5.我们还可以通过柔性建模中的阵列功能实现对其他中性格式的文件进行处理,如下图所示。

6.点击柔性建模中的“阵列”,选择下图所示的螺栓孔,如下图所示。

7.先装配一个螺栓,然后通过参考阵列对螺栓进行阵列。
