一、装配

1.新建组件。

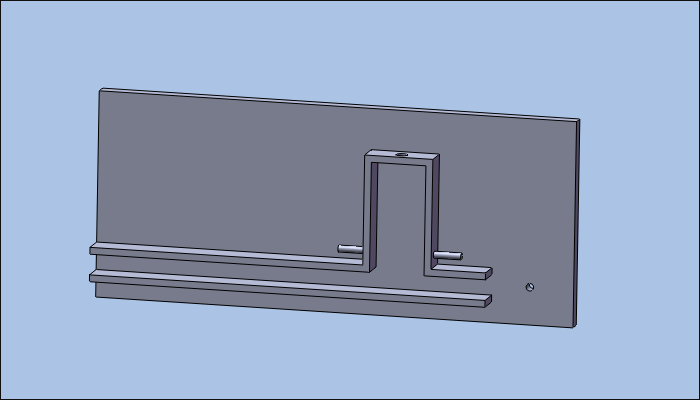

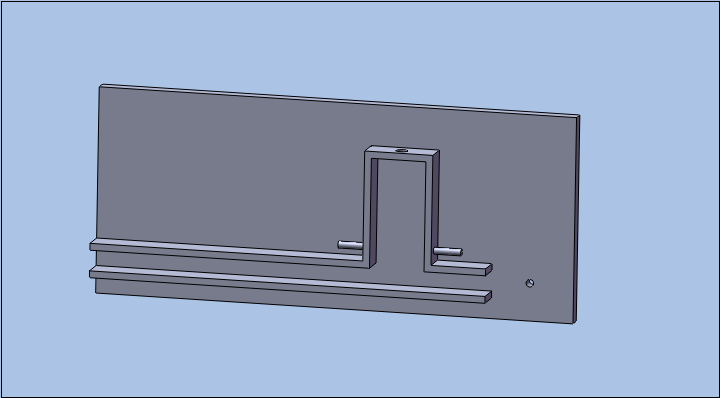

2..添加base,将其与front平面进行配合。

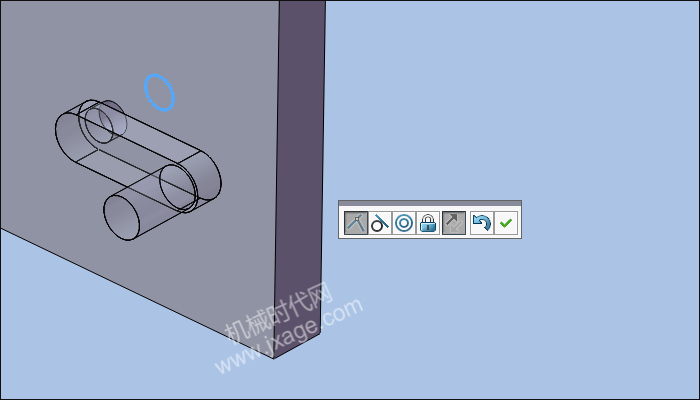

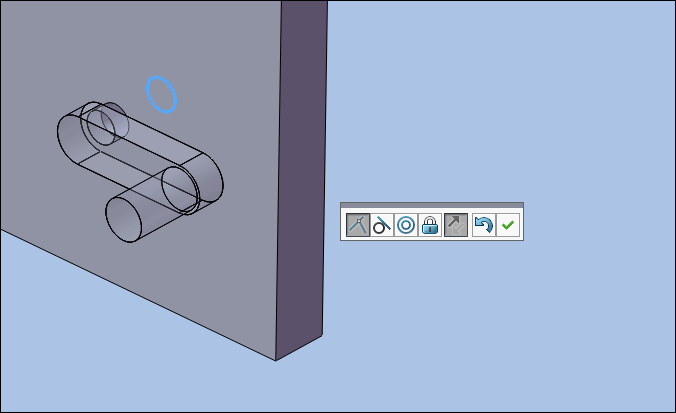

3.添加rotor,将rotor的边缘与base孔的边缘进行重合配合。

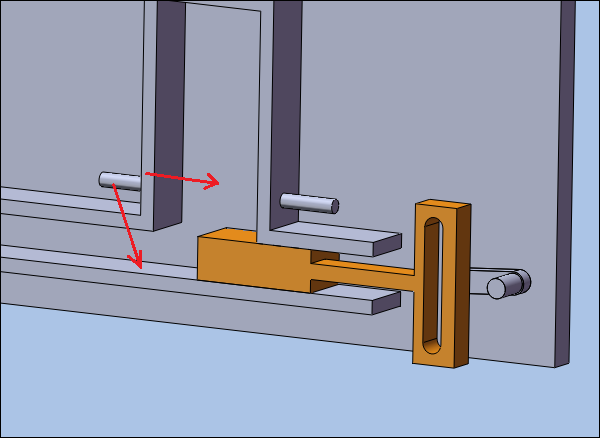

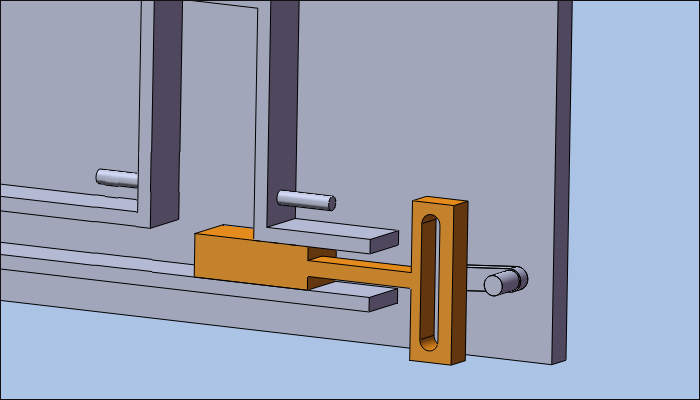

4.添加Arm,将其的底面和侧面分别与下图红色箭头所指base的面进行配合。

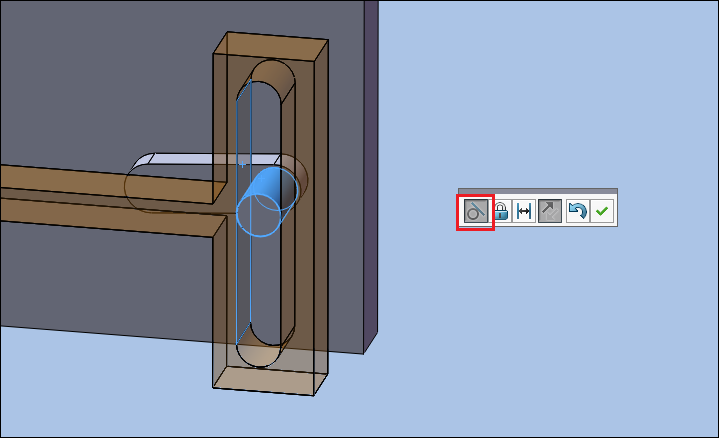

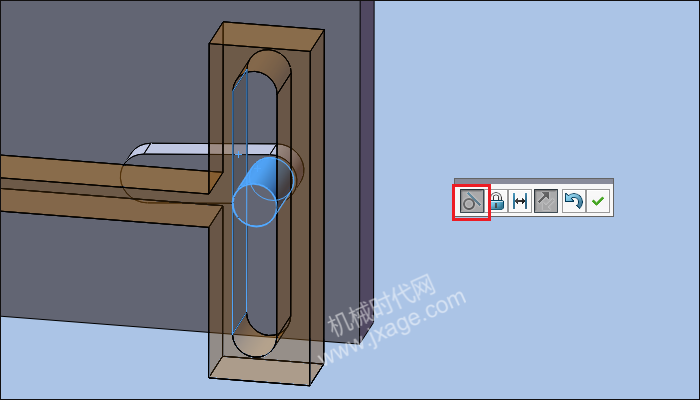

5.添加相切配合,选择rotor的圆柱面和Arm的内孔面。

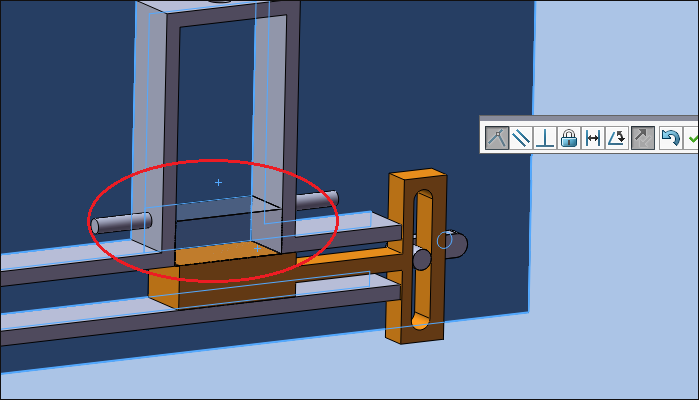

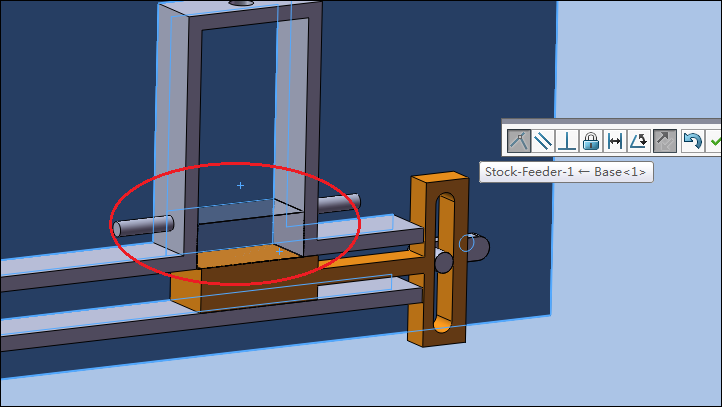

6.添加box,将其放置到Arm的上面并与base的两个侧面相配合。

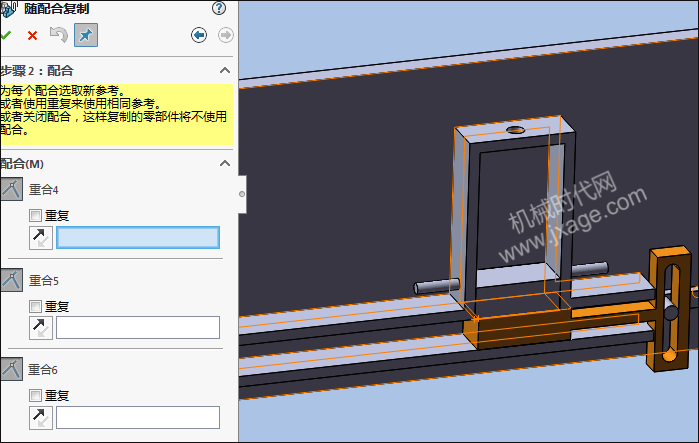

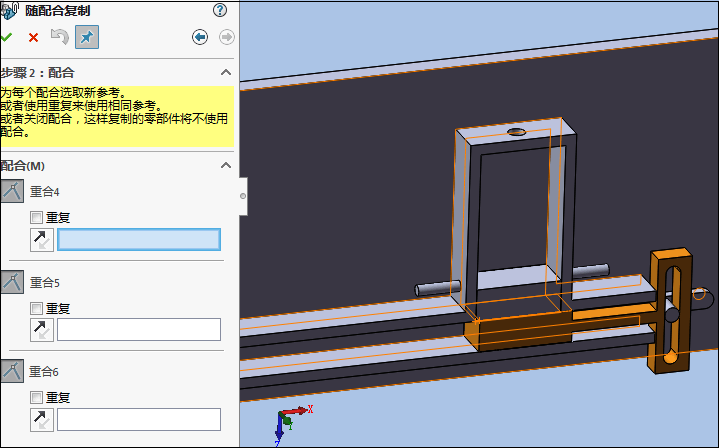

7.选择box,鼠标右击选择随配合复制,如下图所示。

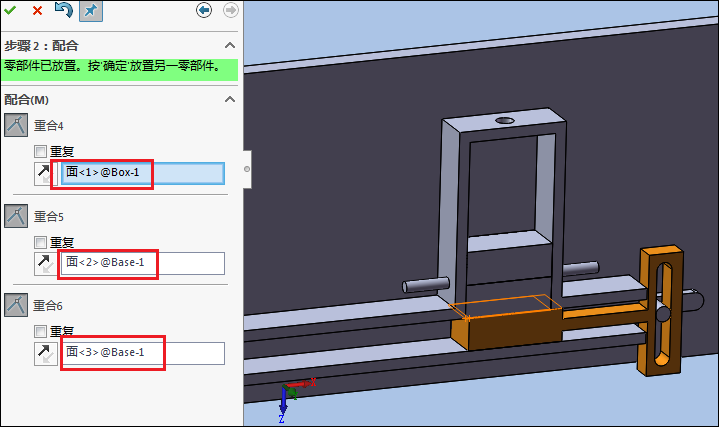

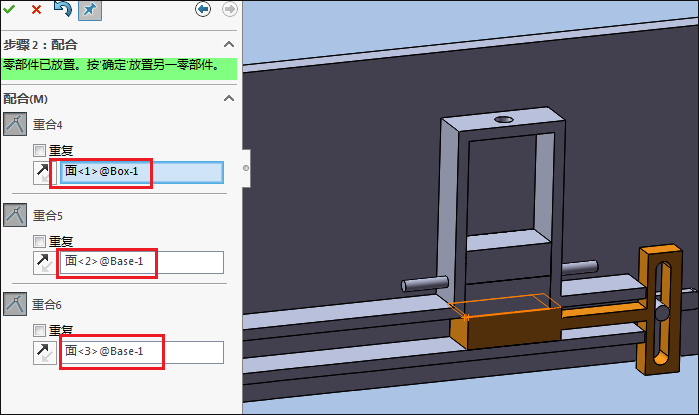

按照下图依次选择下面的面,即可再次插入box零件。这里总共插入3box零件。

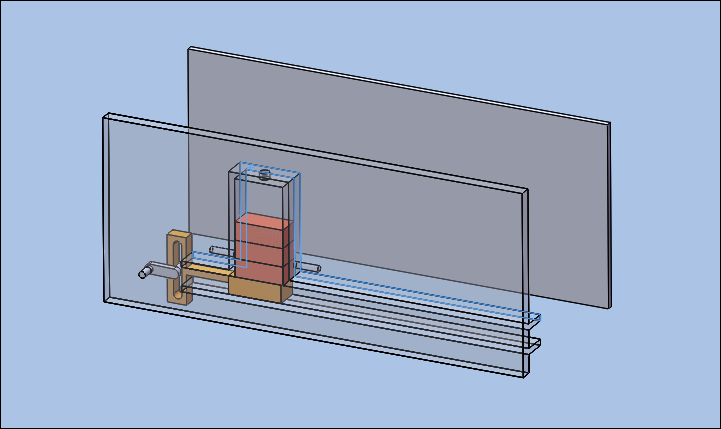

8.添加Cover,按照下图进行配合。

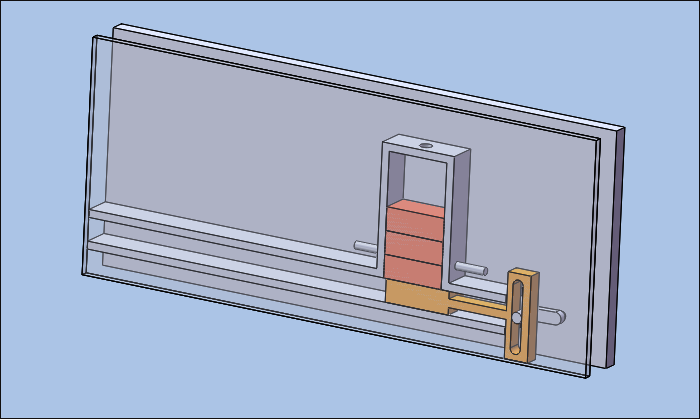

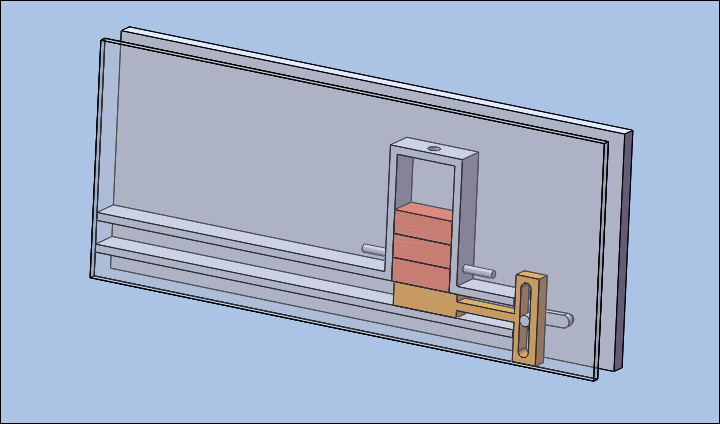

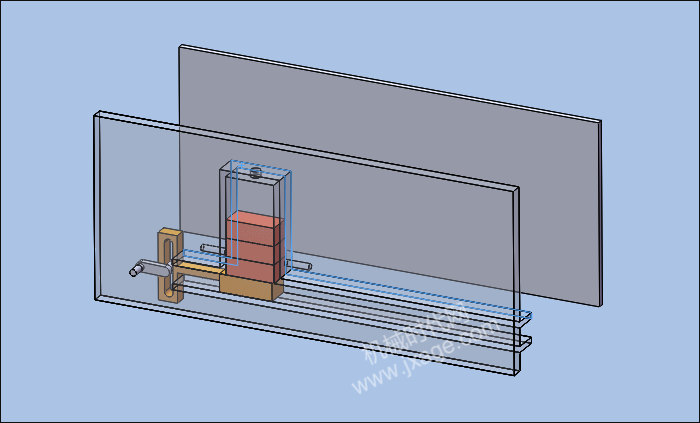

装配完成。

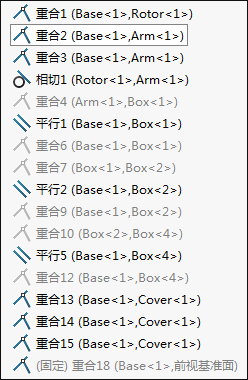

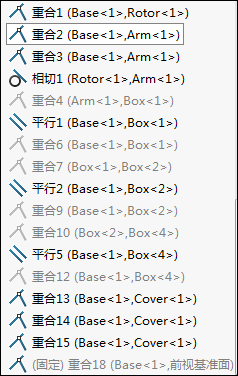

9.为了接下来仿真操作,我们需要将下面的一些约束进行压缩。

二、仿真

10.在装配体界面,将Solidworks Motion插件载入,单击布局选项卡中的运动算例,在算例类型下拉列表中选择【Motion 分析】。

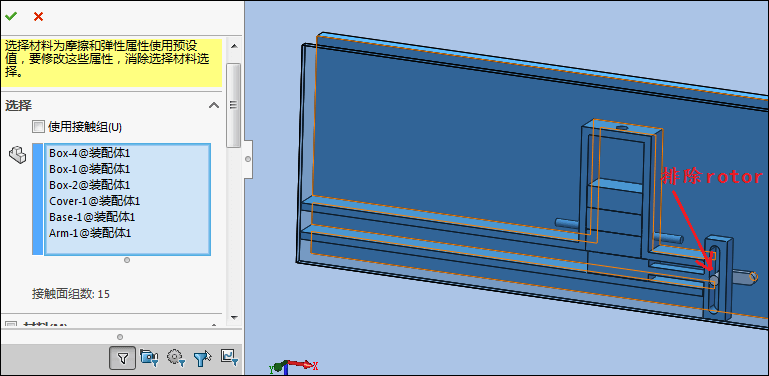

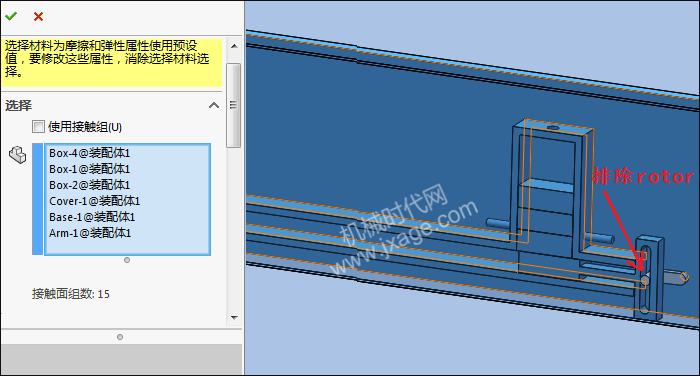

11.添加实体接触。单击接触按钮,在弹出的的属性管理器中的【接触类型】栏内选择“实体接触”,选择排除rotor以外的所有零件,取消勾选【材料】复选框,所有的接触面的摩擦系数均设置为0

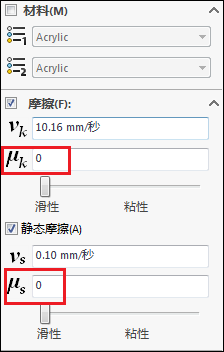

设置摩擦系数均为0.

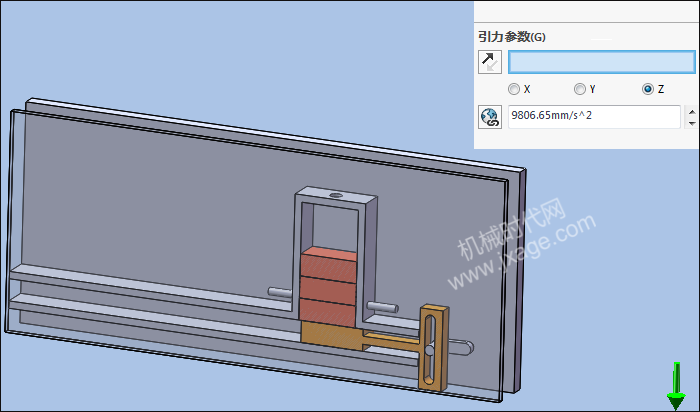

12.添加重力,如下图所示的方向。

13.添加马达,速度设置为50RPM,如下图所示。

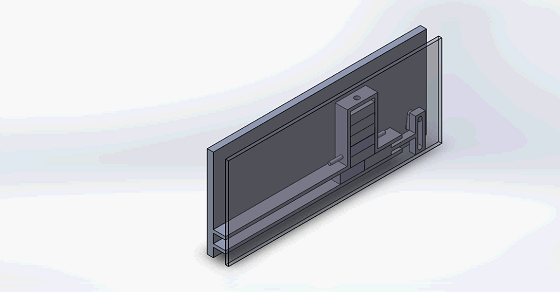

将仿真时间设置为8s,单击计算按钮,进行仿真求解。
