Proe人体模型是是一个组件,由头部、手臂、腿部等多个零件组成。在组件模块下,可以插入这个人体模型,这个人体模型可以是坐势的也可以是站立的,而且腿和手可以调整位姿,以此来检验设计的产品是否符合人体工程方面要求。该人体库有 53 个人体模型,56 个 macro 姿势,91 个 micro 姿势。

一、资源下载

提取密码

此处为隐藏的内容!
登录后才能查看!

二、使用方法:

1.首先将上面的人体库下载下来并解压到Proe的启动目录中。

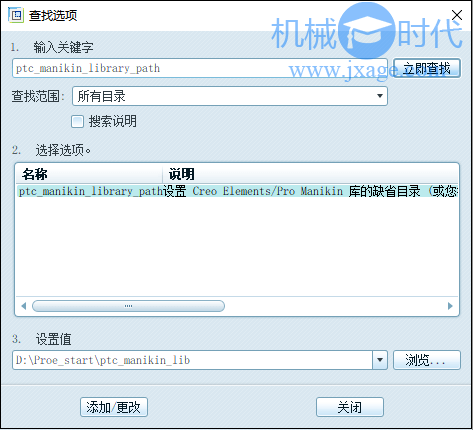

2.启动Proe之后,点击【工具】-【选项】,点击“查找”,弹出下面的查找选项窗口。在输入关键字输入框中输入:ptc_manikin_library_path,点击“立即查找”按钮,在选择选项栏中选择该选项,然后在设置值栏中点击“浏览”,查找到启动目录中的Proe人体库。

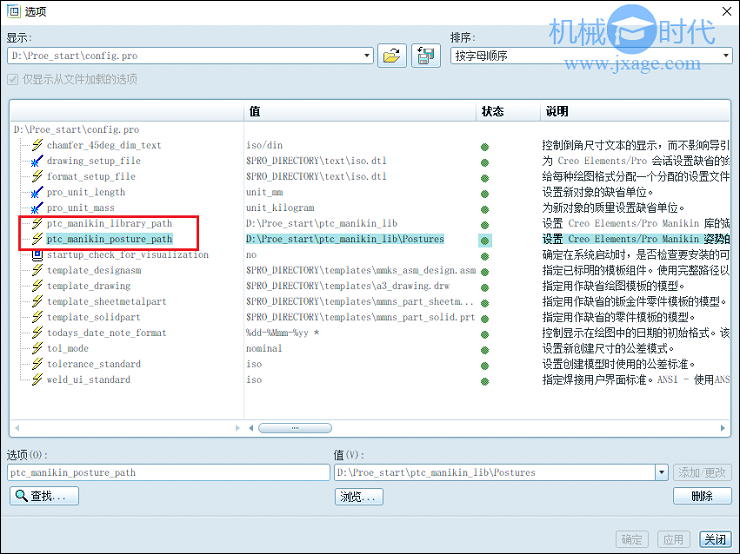

采用同样的方法查找Proe的姿势库选项ptc_manikin_posture_path,设置该配置选项的值为姿势库的路径为启动目录\ptc_manikin_lib\Postures

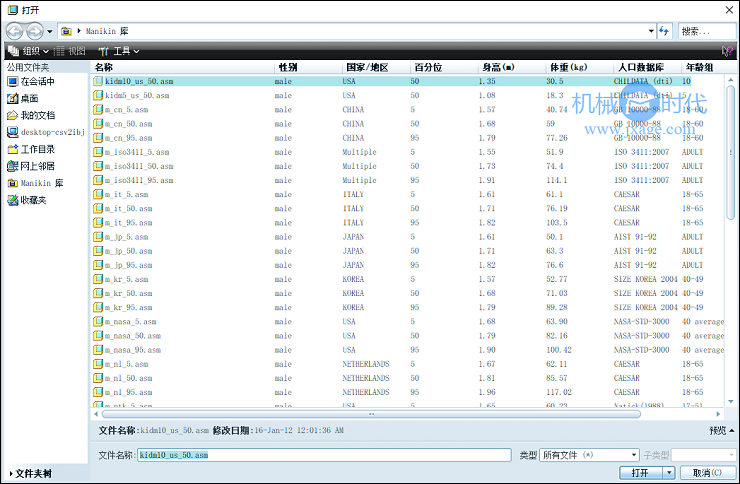

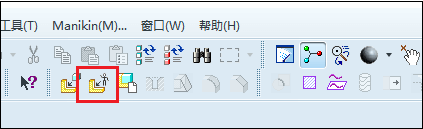

3.新建一个组件,点击工具库栏中的Manikin按钮,打开人体库,选择合适的人体模型并打开。

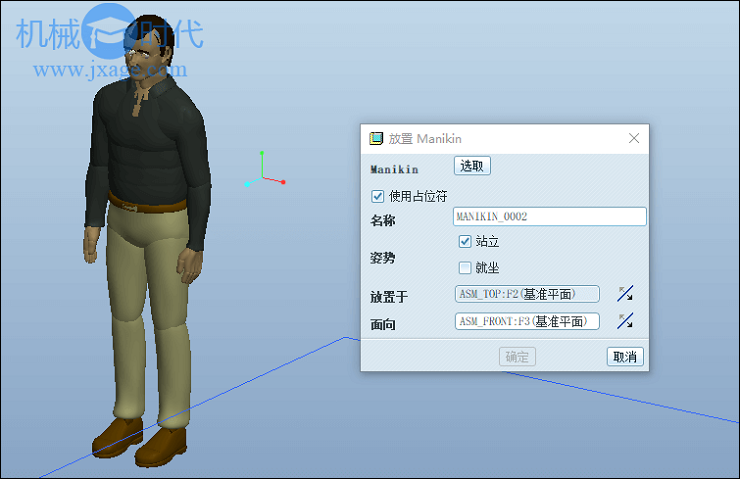

设置人体库的放置位置。

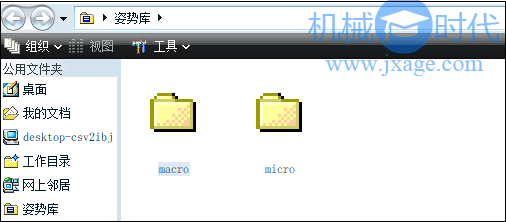

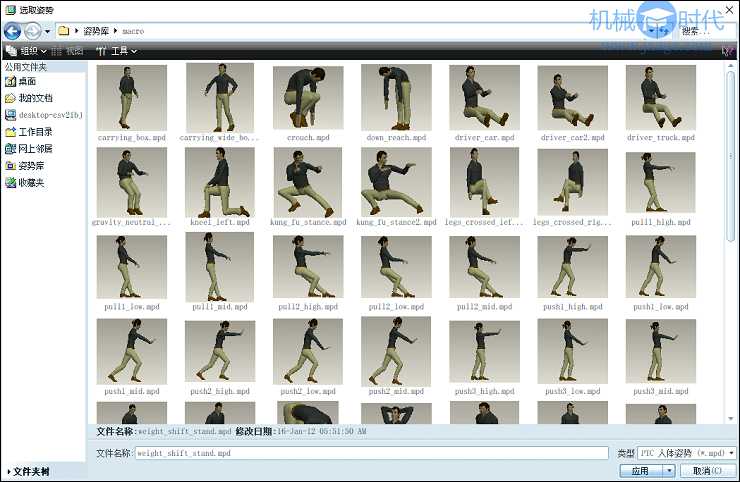

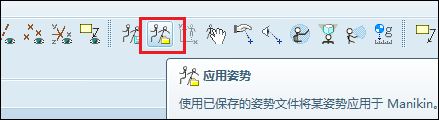

4.设置人体姿势。点击“应用姿势”按钮,从下面的两个文件夹中选择合适的姿势。

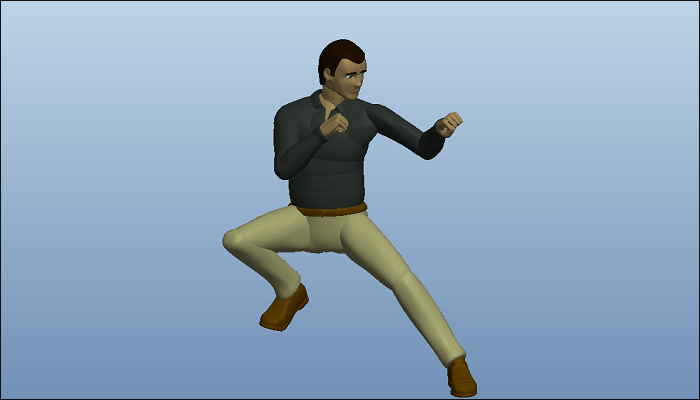

一些有趣的姿势。
