NX建模(8):如何将DWG文件导入NX?

  • 6,162 次阅读
  • 阅读模式

如果我们已经有了草图截面的DWG文件,我们如何将DWG文件导入到NX使用呢?下面小编简单介绍导入的方法。

方法:

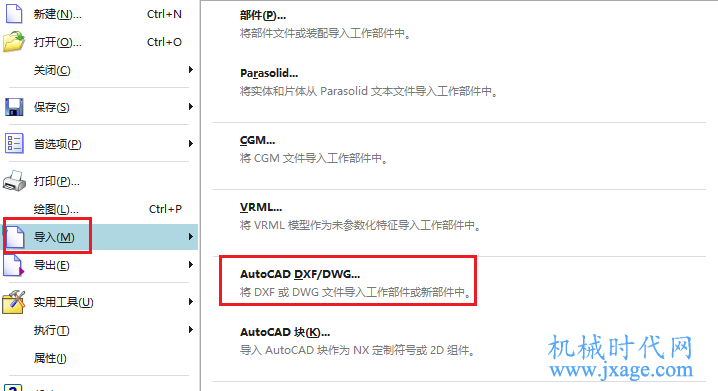

1.点击【文件】-【导入】,选择“AutoCAD DXF/DWG”。

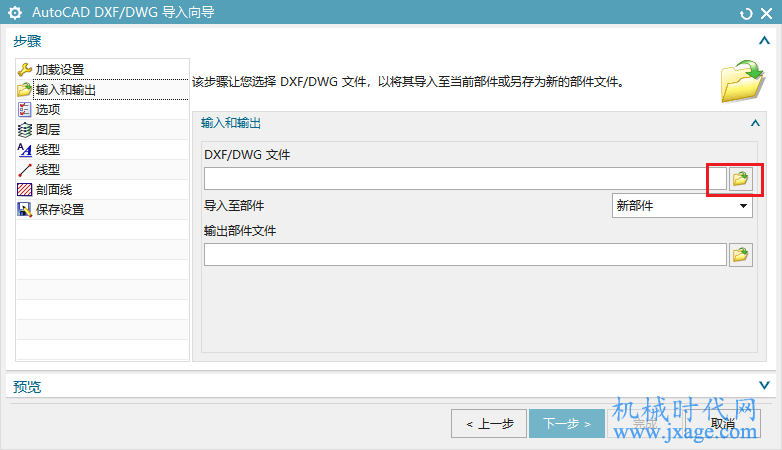

在导入向导对话框中,点击打开按钮,选择已经准备好的DWG文件。

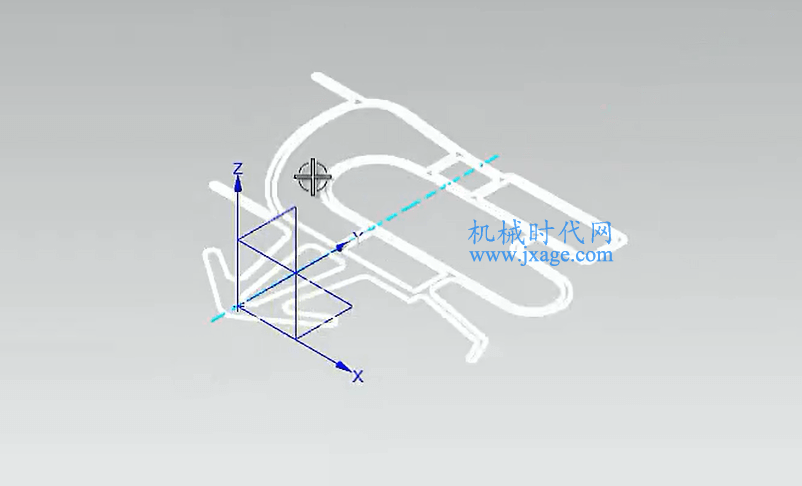

导入之后这些曲线都是非参的。

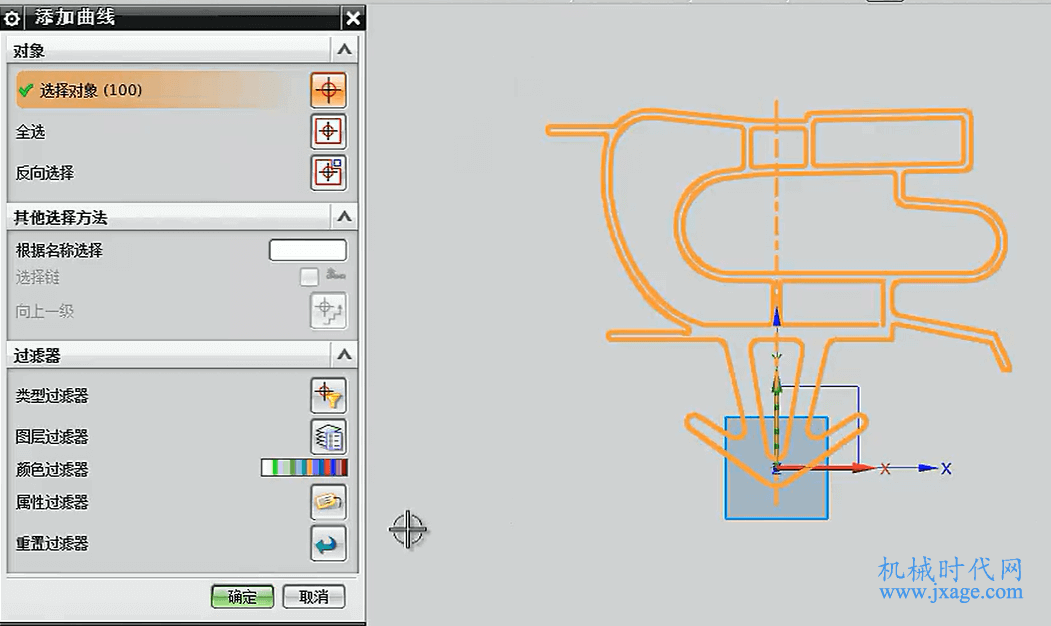

2.点击【插入】-【来自曲线集的曲线】-【添加现有曲线】,选择我们导入的曲线,点击确定。导入之后我们根据需要可以对曲线线条的粗细进行调整。

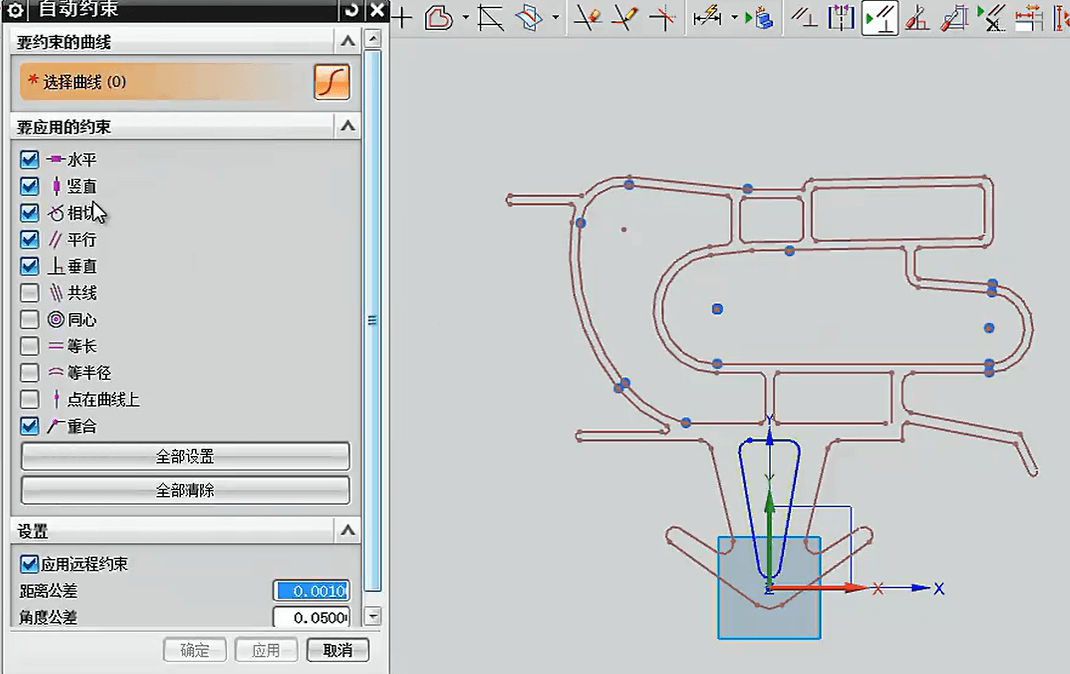

3.添加自动约束。由于导入的曲线是没有约束的,我们需要添加约束。点击【自动约束】命令,选择所有的曲线,点击确定完成。

约束完成。

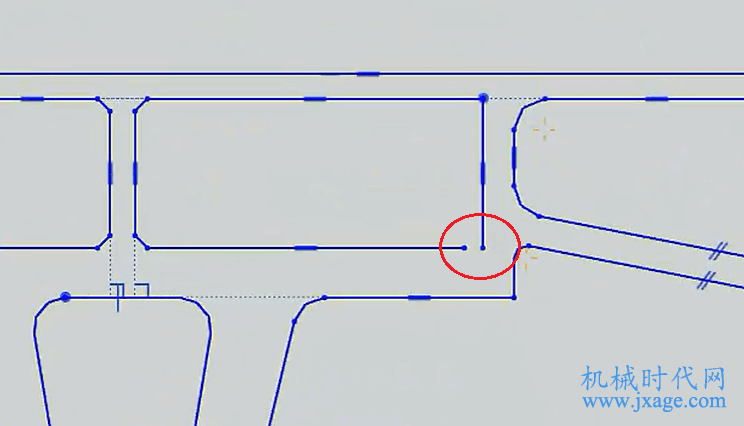

导入的曲线可能存在一些断点,我们需要对这些位置进行适当的编辑。
