NX的布尔运算包括合并、减去和相交,这些命令在NX建模的过程中发挥着很大的作用。下面通过下面几个例子进行介绍。

1.合并

合并就是将两个或者多个独立的实体合并成一个实体。

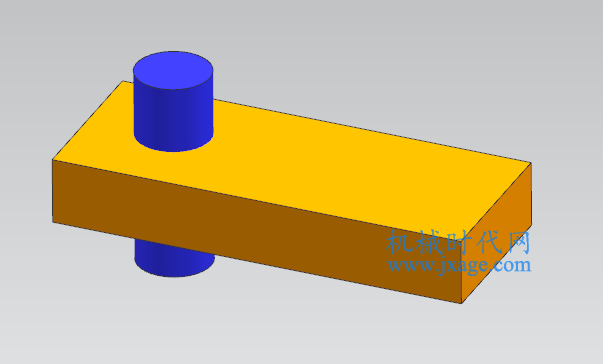

以下图为例。黄色和蓝色分别代表两个独立的实体,现在我们把两个独立的实体合并成一个实体。

方法:

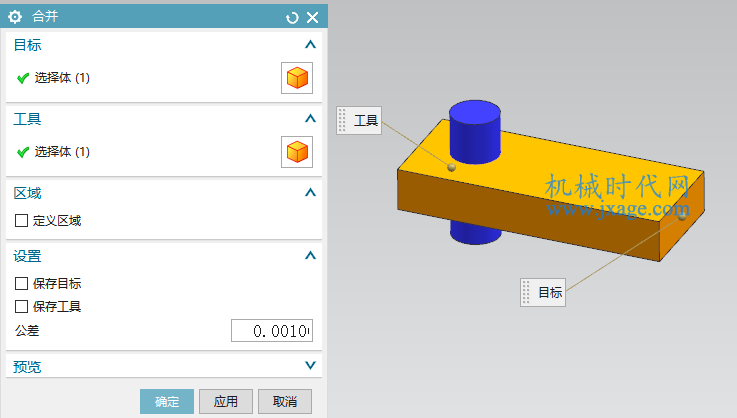

1.点击【合并】,依次选择选择下面两个实体作为目标体和工具体,需要注意的是目标体只能选择一个,而工具体可以选择多个,点击确定即可完成合并。

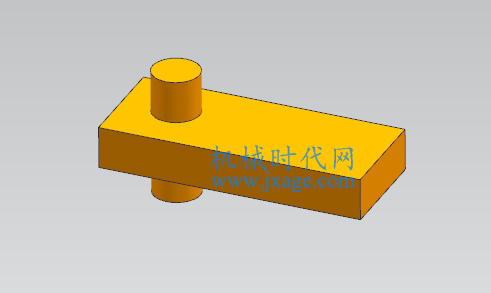

合并之后,工具体的颜色变成目标体的颜色。

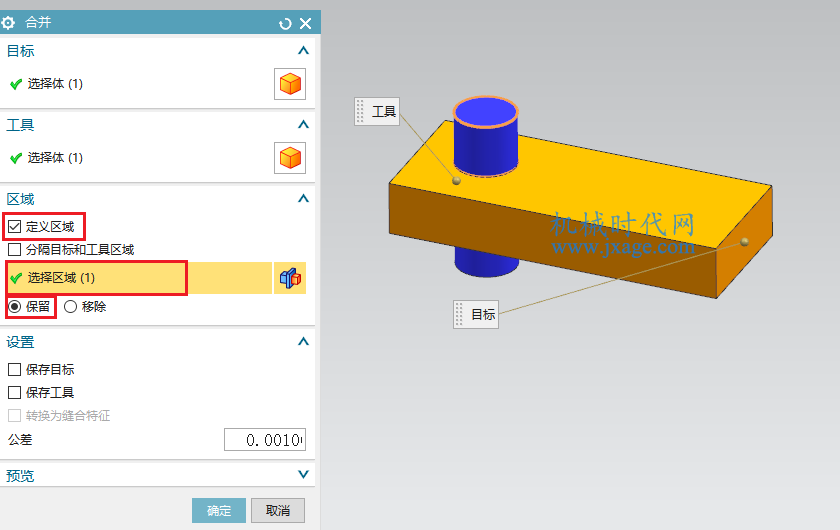

2.在合并窗口中有很多选项。我们首先勾选“定义区域”选项,此时我们可以选择相应的实体区域进行保留或者移除操作。

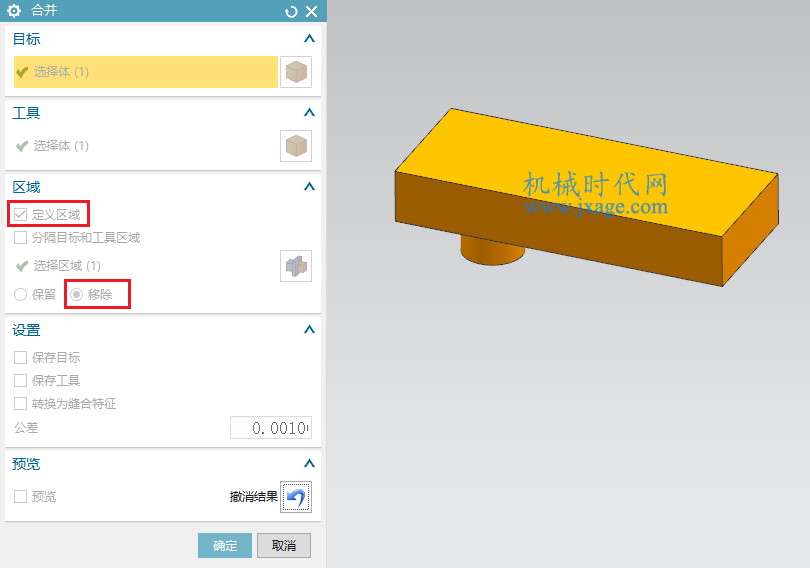

比如我们将工具体的上半部分进行移除,如下图所示。

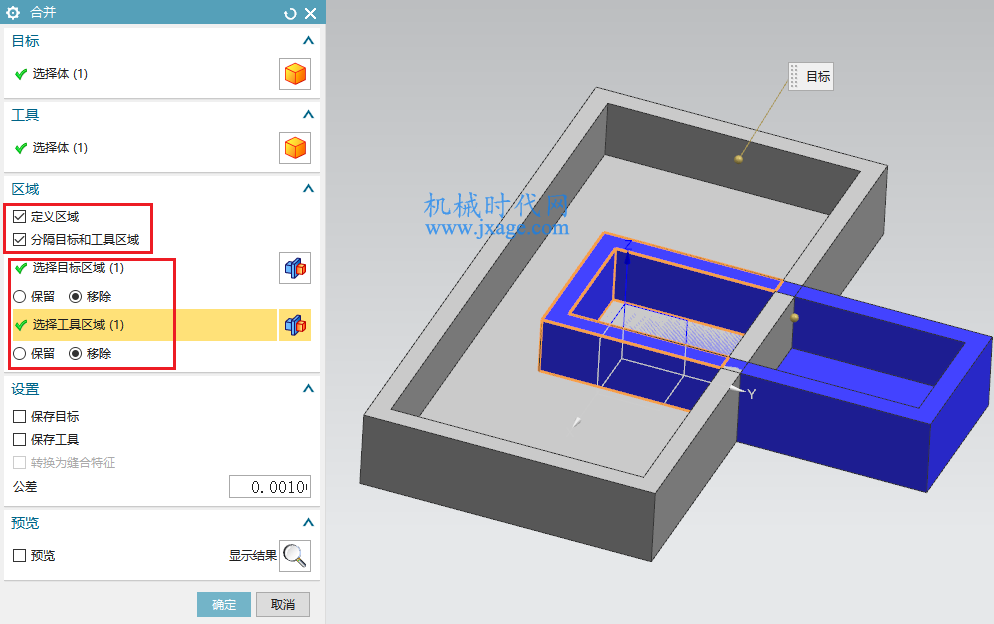

我们还可以同时勾选“定义区域”和“分隔目标和工具区域”。这样我们就可以选择目标体或者工具体进行保留和移除操作。

完成。

2.减去(求差)

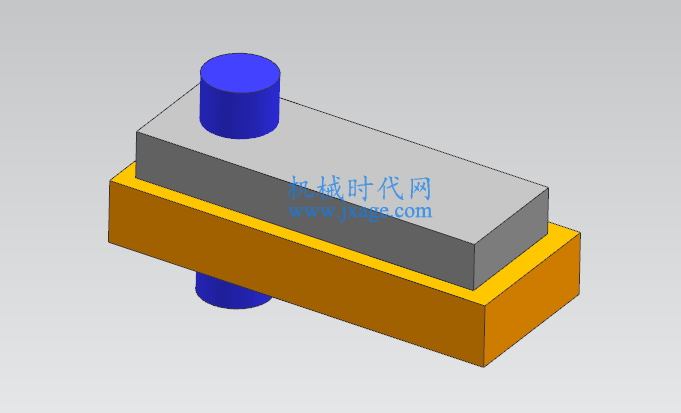

减去可以从一个实体中减去另一个实体的体积。以下图为例。

方法:

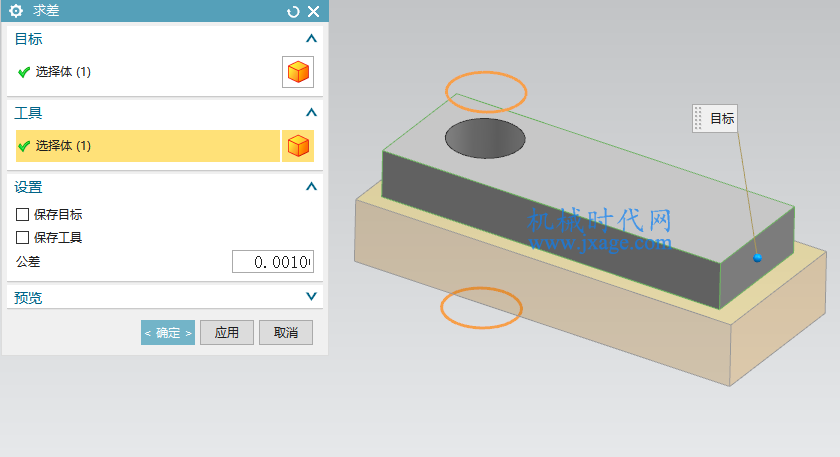

1.点击【减去】命令,选择灰色的长方体作为目标体,选择圆柱体作为工具体,点击确定即可将灰色长方体进行切除。

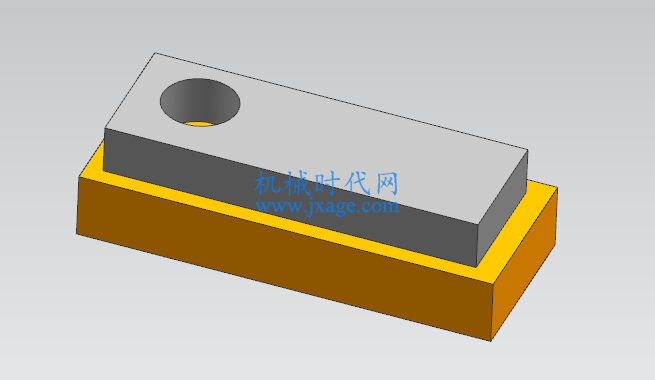

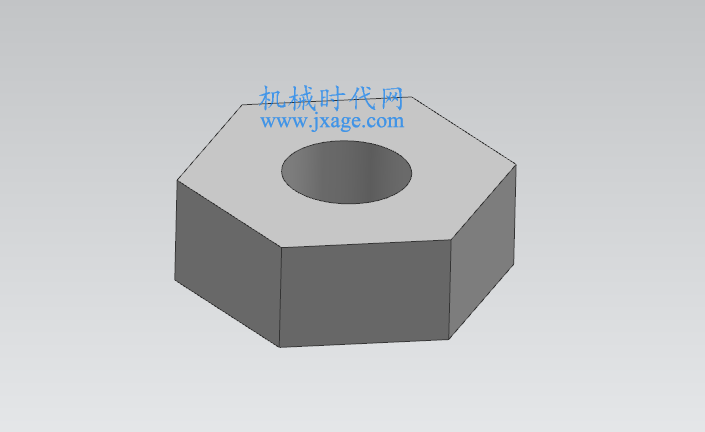

结果如下。

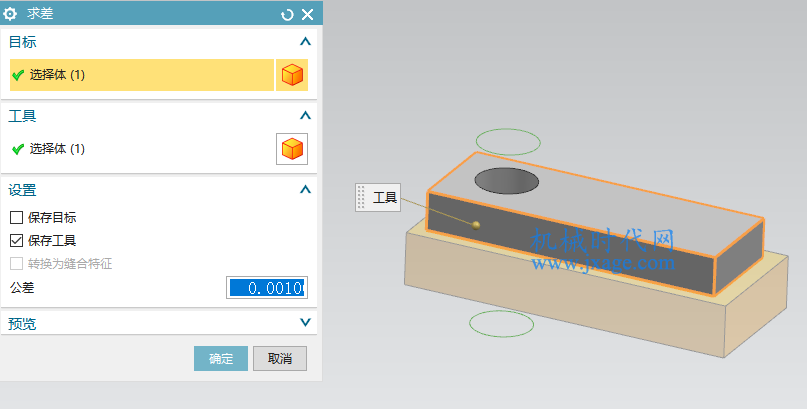

如果我们勾选“保留工具”选项,那么灰色长方体会被切除同时圆柱工具体会保留下来,这样我们就可以使用保留下来的工具体切割下一个实体了。

勾选保存目标选项同理。

3.相交

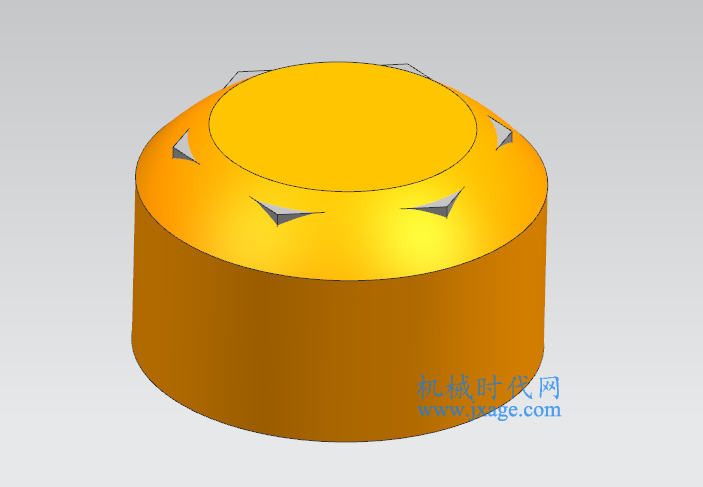

相交就是求出两个实体的公共部分。

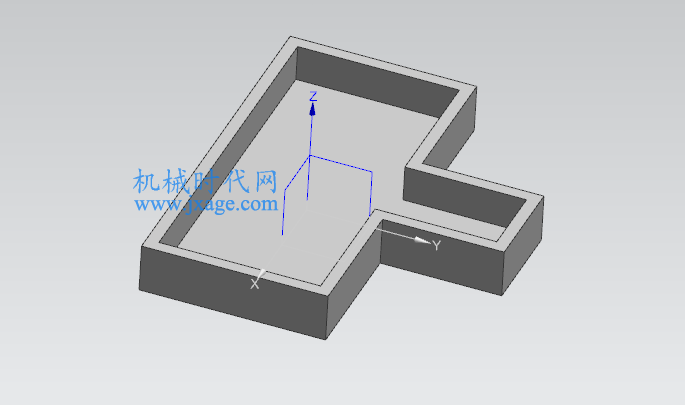

以下图为例。

方法:

1.依次创建下面的两个实体。

2.点击【相交】命令,依次选择下面两个实体作为目标体和工具体,点击确定即可完成相交命令。
