本例将分析一个结构简单的双环装配体,环的外侧在外力的作用下使每个环都承受接触压力。

SolidWorks Simulation 有限元分析实例练习(10):带接触的装配体分析-图片1

文章末尾下载模型

方法:

1.打开零件。

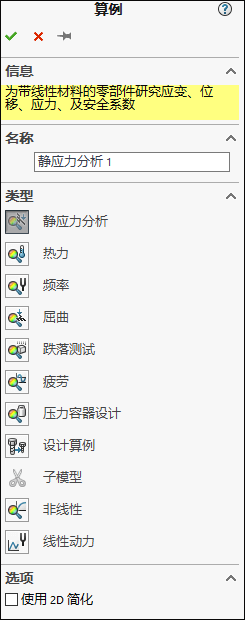

2.我们新建一个静应力分析的算例,如下图所示。

SolidWorks Simulation 有限元分析实例练习(10):带接触的装配体分析-图片2

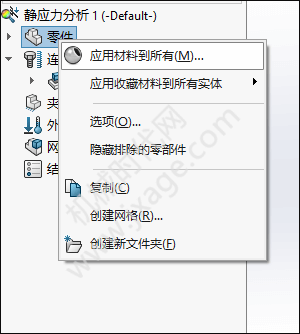

3.设置材料。我们需要为模型指定模型的材料属性。点击选中模型,鼠标右键选择“应用/编辑材料”。

SolidWorks Simulation 有限元分析实例练习(10):带接触的装配体分析-图片3

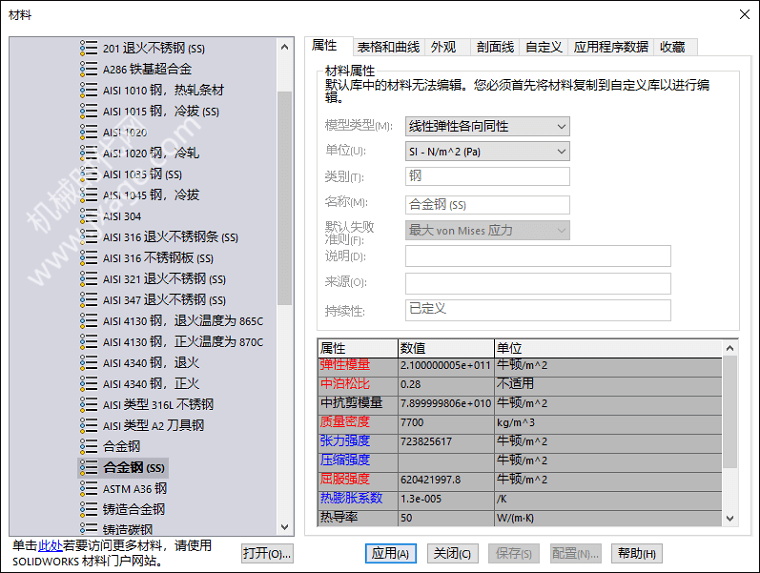

指定模型的材料为合金钢(SS),如下图所示。

SolidWorks Simulation 有限元分析实例练习(10):带接触的装配体分析-图片4

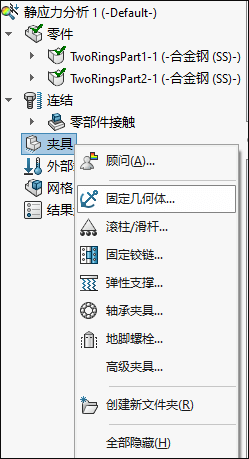

4.添加夹具。为了完成静态分析,我们在支架的上部添加固定几何体约束。点击夹具鼠标右键选择“固定几何体”。

SolidWorks Simulation 有限元分析实例练习(10):带接触的装配体分析-图片5

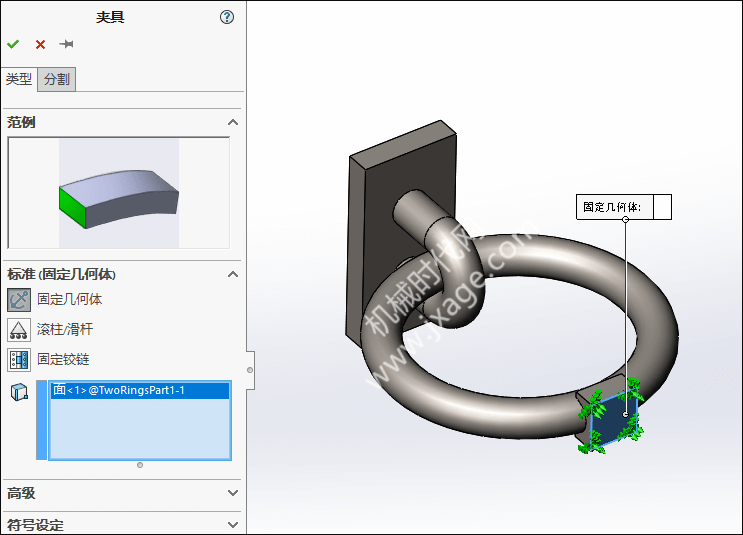

在如下图所示的面上添加固定几何体约束。

SolidWorks Simulation 有限元分析实例练习(10):带接触的装配体分析-图片6

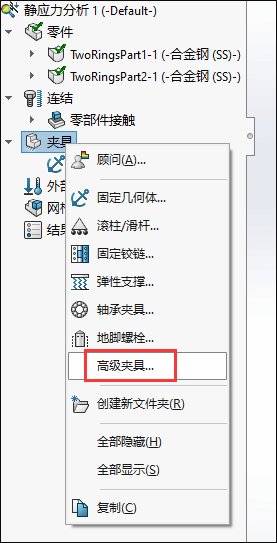

添加一个高级夹具。

SolidWorks Simulation 有限元分析实例练习(10):带接触的装配体分析-图片7

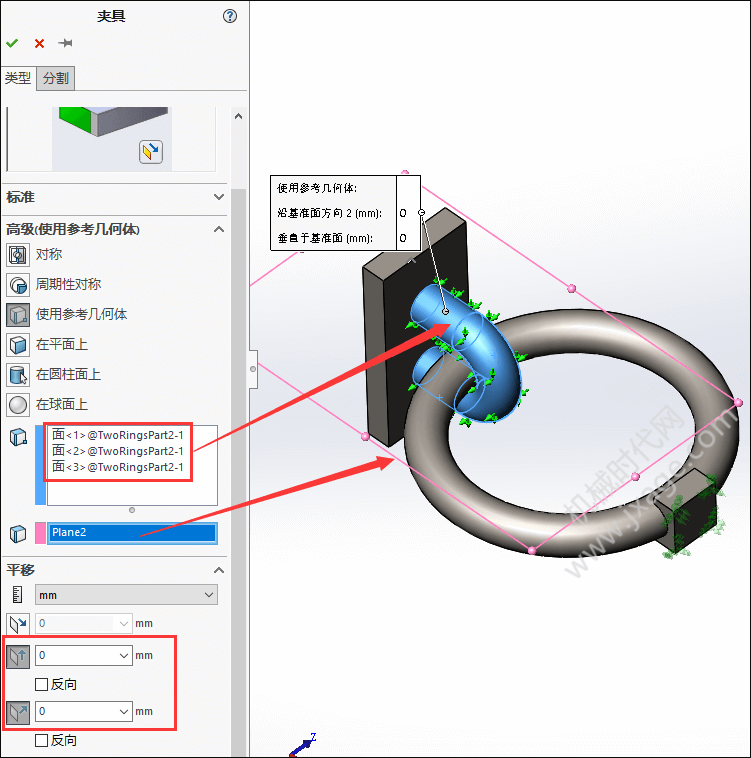

为了使零件仅能在载荷方向上移动,我们在高级中选择“使用参考几何体”,选择如下图所示的三个圆柱面作为边界条件,选择Plane2作为约束参考几何体。

SolidWorks Simulation 有限元分析实例练习(10):带接触的装配体分析-图片8

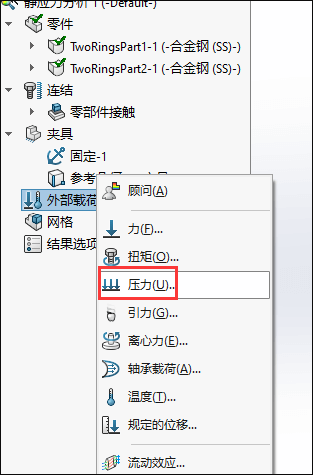

5.添加外部载荷。模型约束好之后,我们需要向模型施加外部载荷。选择外部载荷,鼠标右键选择“力”。

SolidWorks Simulation 有限元分析实例练习(10):带接触的装配体分析-图片9

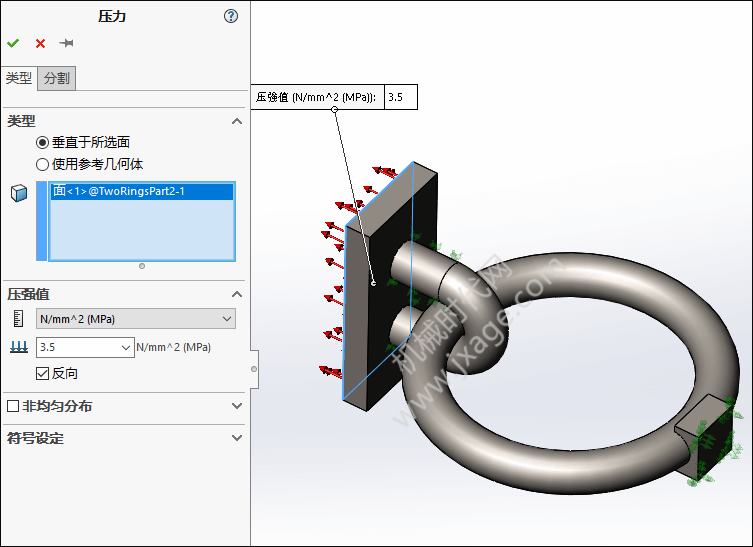

在如下图所示的面上施加3.5MPa的压力。

SolidWorks Simulation 有限元分析实例练习(10):带接触的装配体分析-图片10

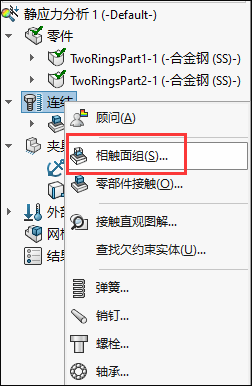

6.设置零部件的接触选项。选择“连接”鼠标右键选择“相触面组”。

SolidWorks Simulation 有限元分析实例练习(10):带接触的装配体分析-图片11

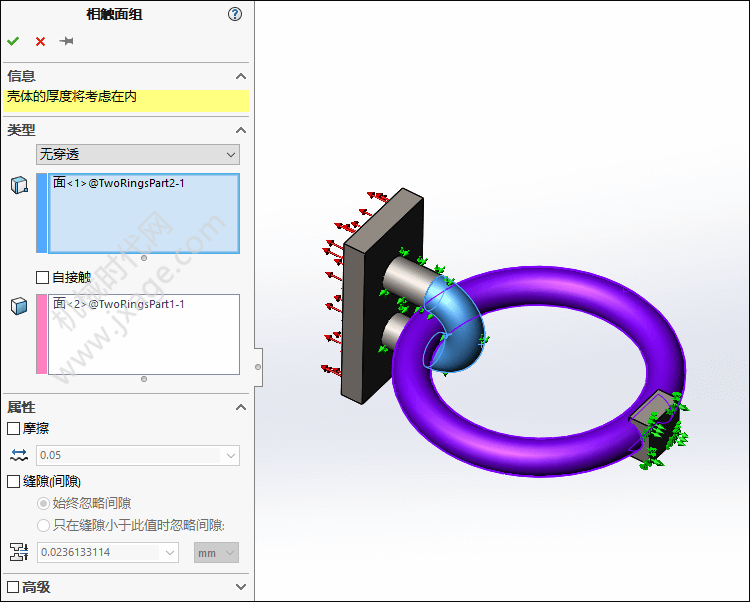

类型选择无穿透,依次选择两个零部件相接触的部分,在高级选项中选择“节到曲面”,如下图所示。

SolidWorks Simulation 有限元分析实例练习(10):带接触的装配体分析-图片12

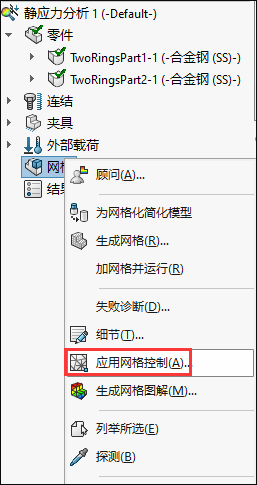

7.应用网格控制。选择特征树中的网格,鼠标右击选择【应用网格控制】。

SolidWorks Simulation 有限元分析实例练习(10):带接触的装配体分析-图片13

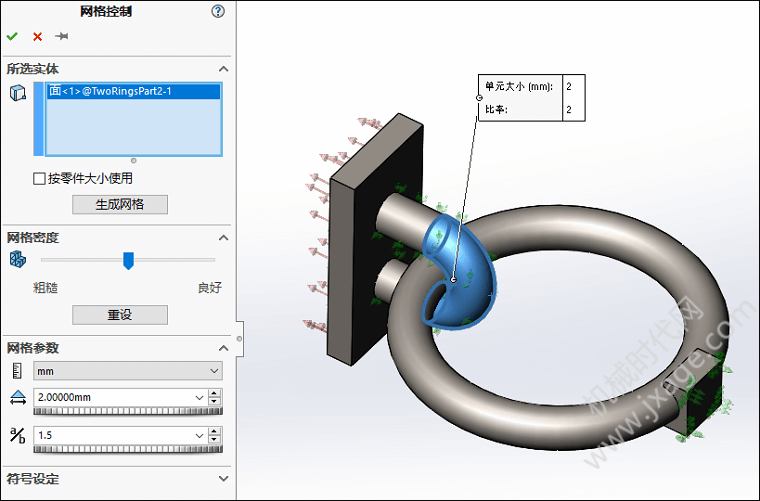

在单元大小选项中设置单元大小为2mm,其他选项为默认。

SolidWorks Simulation 有限元分析实例练习(10):带接触的装配体分析-图片14

8.划分网格。

SolidWorks Simulation 有限元分析实例练习(10):带接触的装配体分析-图片15

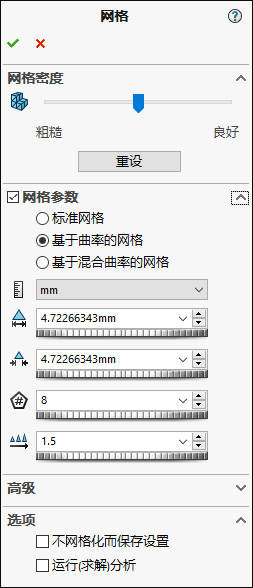

使用默认单元大小对模型划分网格。

SolidWorks Simulation 有限元分析实例练习(10):带接触的装配体分析-图片16

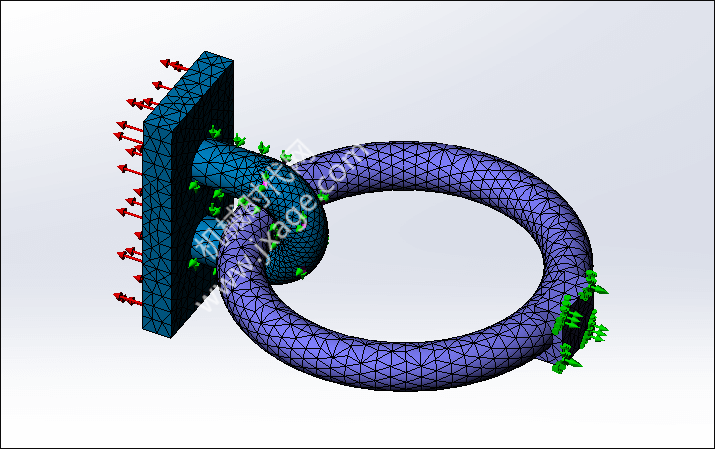

网格划分完成之后如下图所示。

SolidWorks Simulation 有限元分析实例练习(10):带接触的装配体分析-图片17

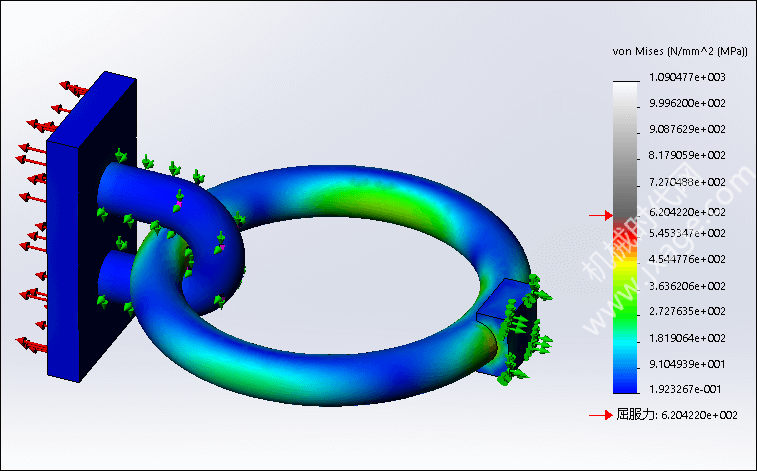

9.运行分析。我们可以看到最大von Mises应力值为1090MPa。

SolidWorks Simulation 有限元分析实例练习(10):带接触的装配体分析-图片18

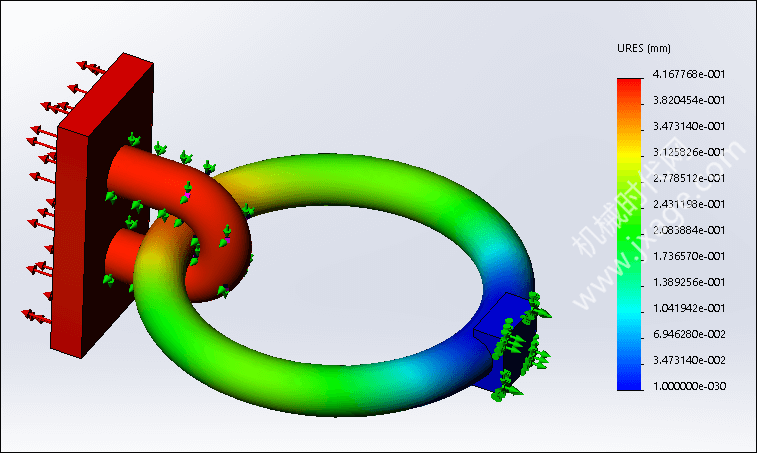

最大位移为0.417mm。

SolidWorks Simulation 有限元分析实例练习(10):带接触的装配体分析-图片19
