SolidWorks如何使用抽壳命令?

  • 29,890 次阅读
  • 阅读模式

抽壳命令用于掏空零件,使选择的面敞开,然后在剩余的面上生成薄壁特征。如果不选择模型上的任何面,那么将生成一个封闭、掏空的模型。下面主要介绍两种抽壳:一般抽壳和不同厚度的抽壳。

一、一般抽壳:

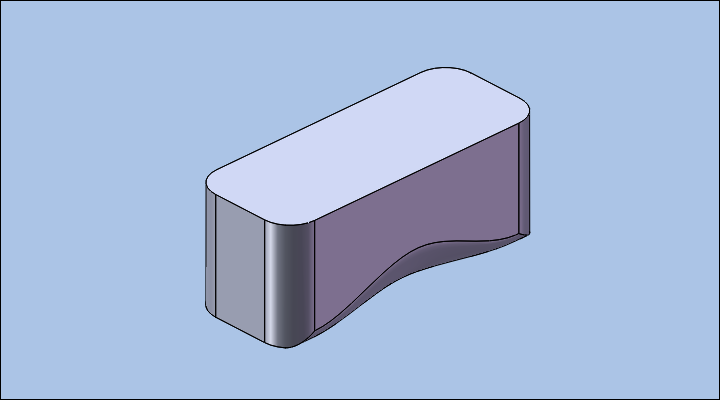

以下图为例。

方法:

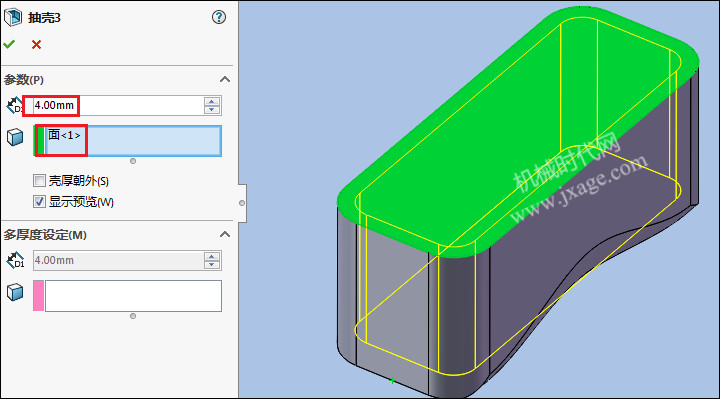

1.点击上图的上表面,厚度设置为4,勾选“显示预览”。

2.点击勾号完成。

3.若我们勾选【壳厚朝外】,结果如下图所示。

二、不同厚度的抽壳:

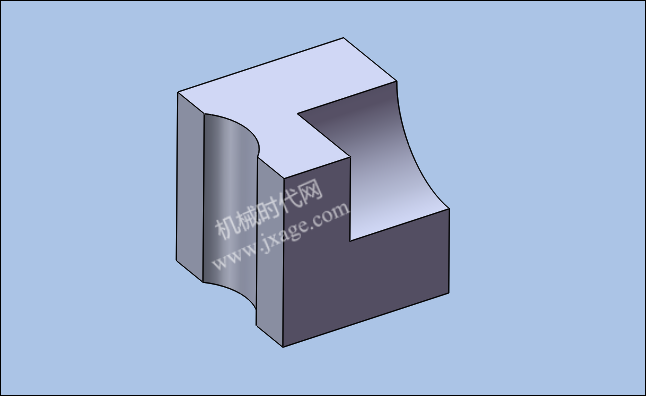

以下图为例。

方法:

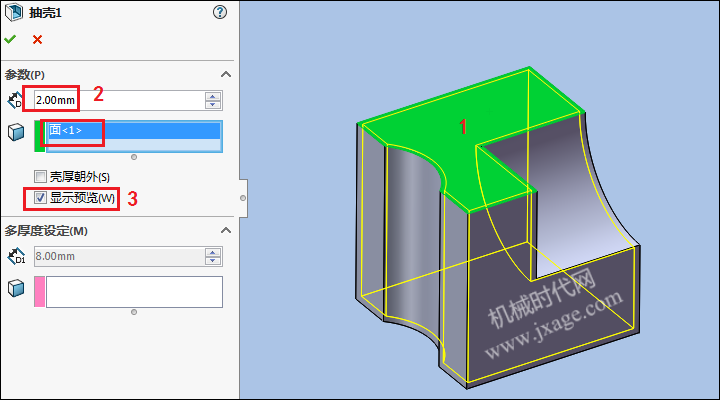

1.点击【抽壳】,选择零件的上表面,输入壳厚度为2

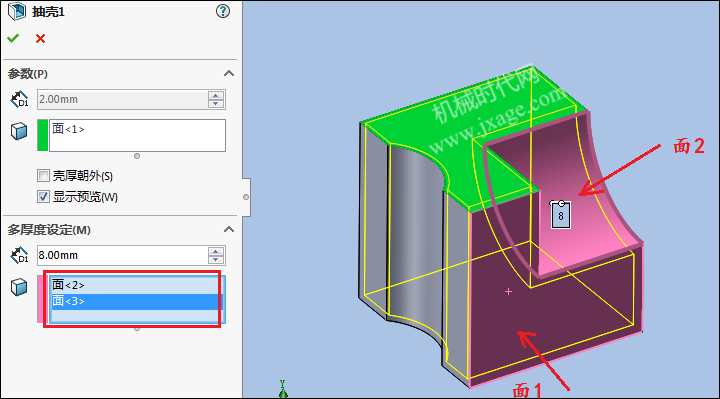

2.点击【多厚度设定】,选择下面的下图所示的面并一一设置这些面的厚度值。

3.完成。
