solidworks如何使用筋特征?

Solidworks的筋特征主要分为两种,一种是平行于草图的筋,另一种是垂直于草图的筋

一、平行于草图的筋

以下图为例。

方法:

1.点击【筋】,选择上图所示的草绘,拉伸方向选择【平行于草图】,调整箭头的方向,使其指向底部。

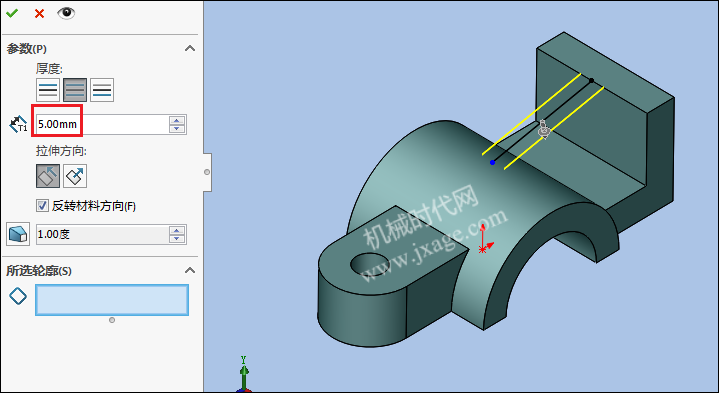

2.设置筋厚度为5mm。

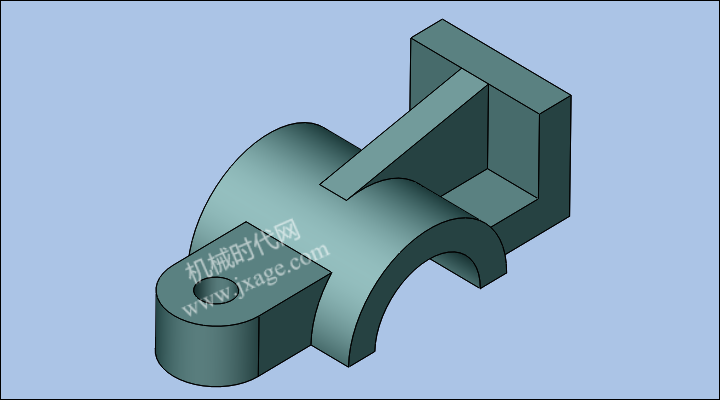

3.完成。

二、垂直于草图的筋

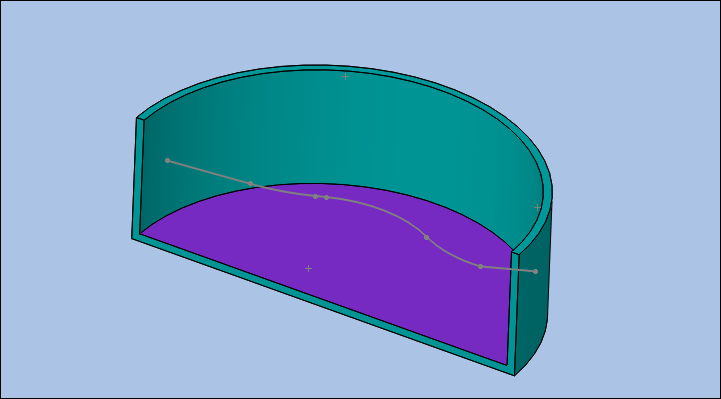

以下图为例。

方法:

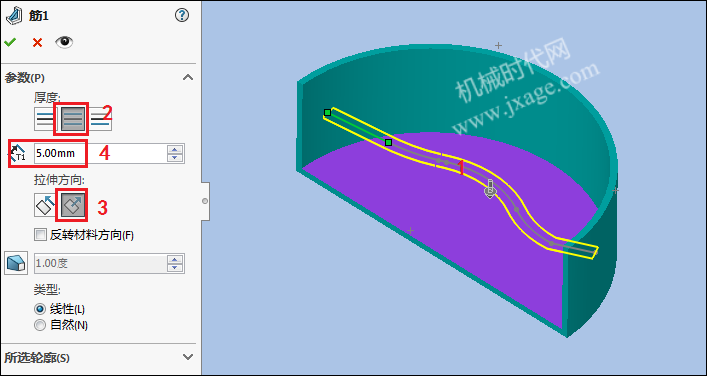

1.点击【筋】,选择上图所示的草图,拉伸方向选择【垂直于草图】,筋厚度设置为5。

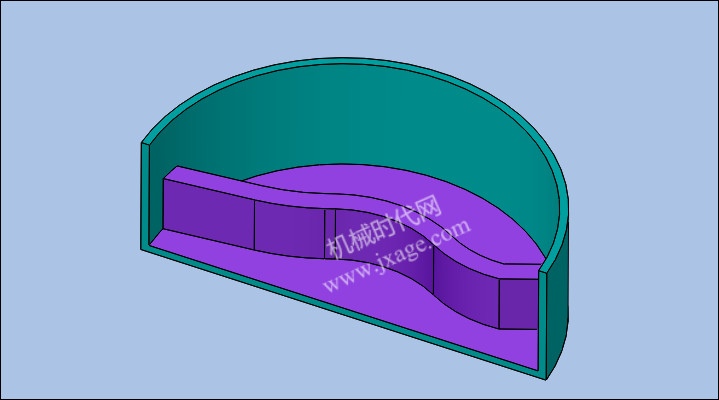

2.完成。
