Creo 10.0新增功能:人体模型精确拖动

  • 513 次阅读
  • 阅读模式

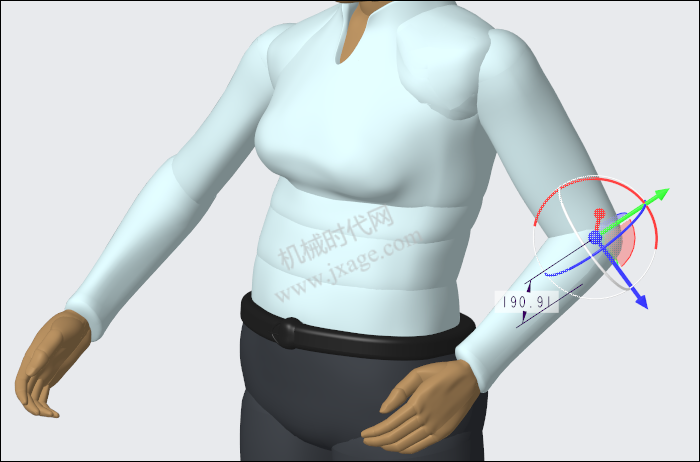

现在我们可使用精确的 3D 拖动器增量重定向人体模型段,此功能同时适用于角度和线性控制。使用 3D 拖动器时,可看到增量拖动值,并可将该值手动更改为所需值。

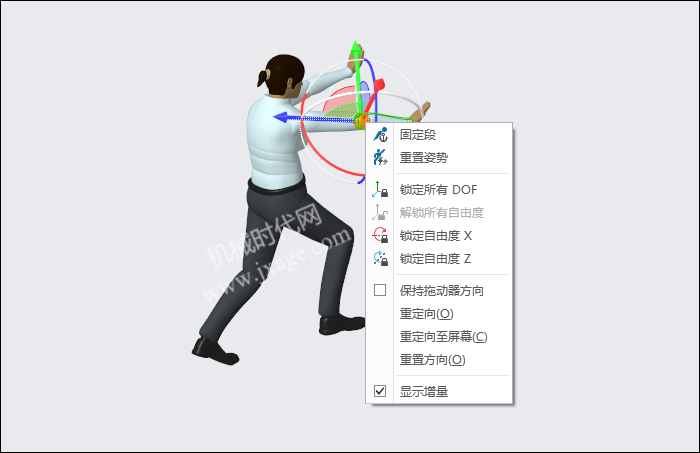

可通过拖动器快捷菜单 (鼠标右键) 关闭此增量的显示。

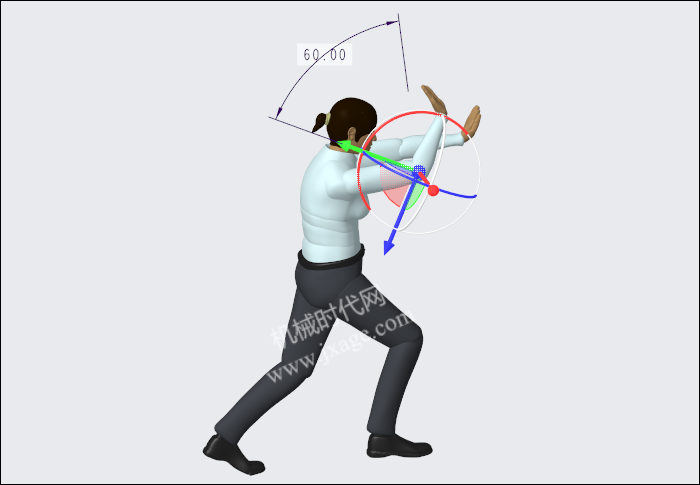

使用 3D 拖动器可轻松查看并精确控制人体模型段位置。

我们可以使用下面的配置选项来使用 3D 拖动器并通过输入沿轴平移的值来执行平面移动时,锁定正交轴的尺寸。

manikin_dim_drag_lock y*/n

• 此选项设置为 Yes 时:即使在 2D (平面) 模式下,输入尺寸值时也只能在该方向上移动。另一个尺寸不会更改。

• 当选项设置为 No 时:系统将允许在正交方向上移动。
