Proe钣金教程(1):钣金设计环境介绍

Proe的钣金模块功能非常强大,但是对于一部分人来说,其实是比较陌生的。今天我们就简单介绍Proe的钣金模块吧!

方法:

1.首先简单介绍如何进入Proe的钣金模块,主要方法分为以下三种:

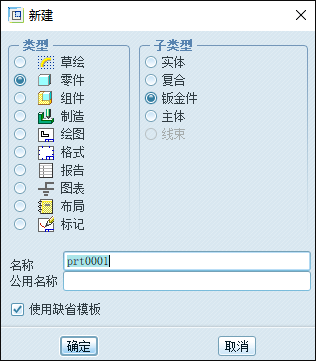

方法1:点击新建按钮,类型选择“零件”,子类型选择“钣金件”,如下图所示。

方法2:在Proe装配环境中点击“元件创建”,类型选择“零件”,子类型选择“钣金件”,如下图所示。

方法3:点击“应用程序”-“钣金件”,如下图所示。

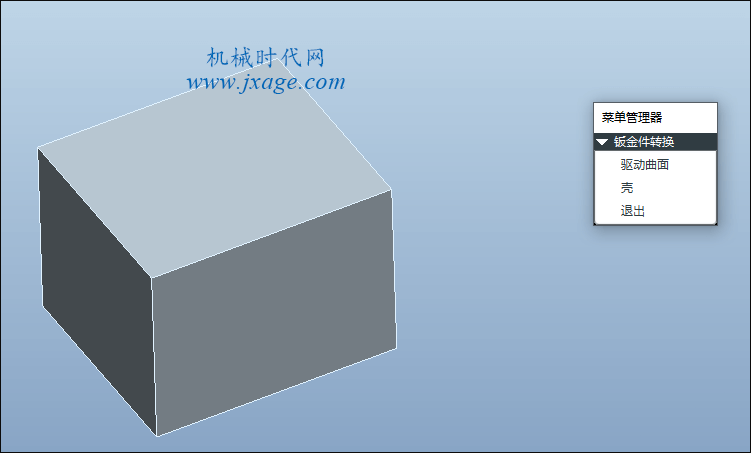

我们可以通过“驱动曲面”和“壳”将实体转换为钣金。这里我们选择“驱动曲面”,然后选择模下图模型的一个面。

这样我们选择的那个面就被转换为钣金。

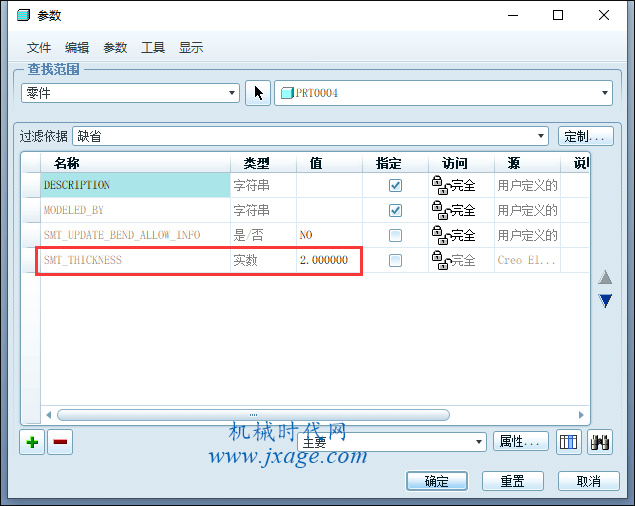

2.如何设置钣金厚度?我们可以点击“工具”-“参数”,输入参数:SMT_THICKNESS,设置值为2,这样所有的钣金厚度均为2了。

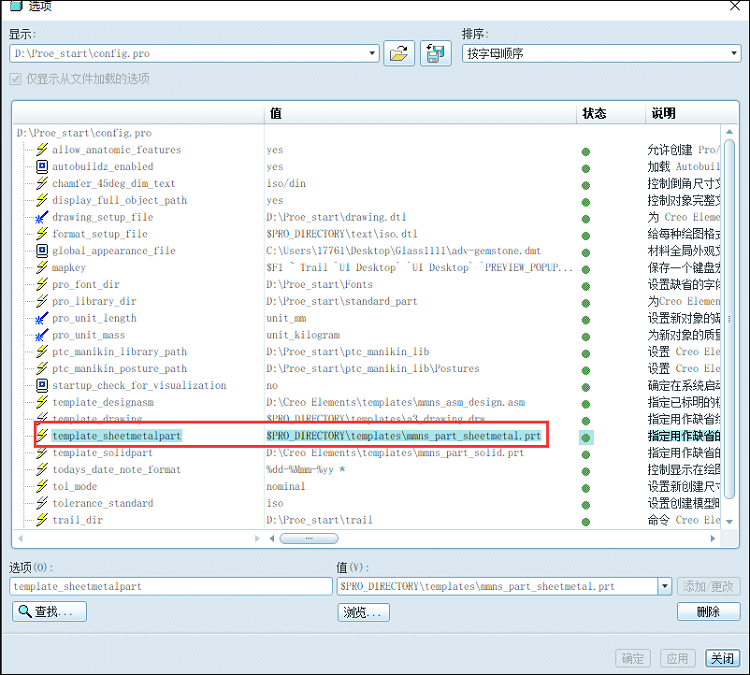

3.如何设置钣金的零件模板?点击“工具”-“选项”,将template_sheetmetalpart参数值设置为:mmns_part_sheetmetal.prt。

4.钣金面分为驱动侧和偏移侧,将模型调整到线框模式,我们就可区分出驱动侧和偏移侧,如下图所示。

5.进入钣金模块后,我们可以看到所有可用的钣金命令,如下图所示。

6.如何设置钣金所有的默认参数?我们点击“编辑”-“设置”,弹出如下图所示的窗口。点击“参数”。

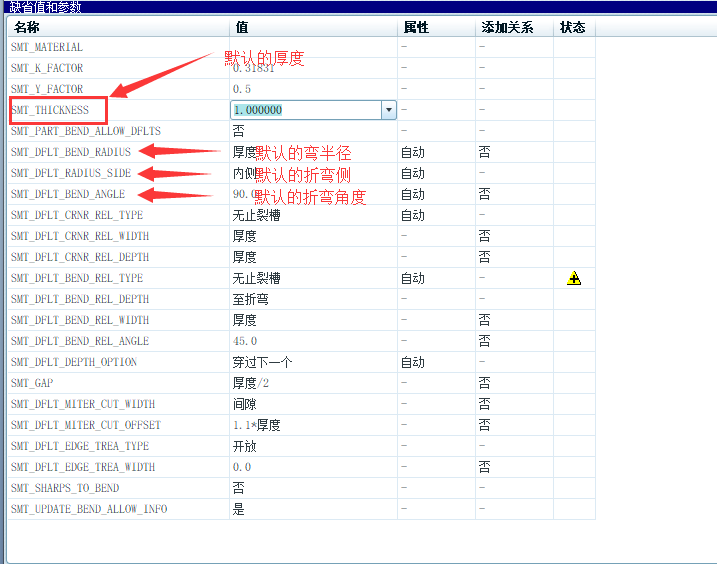

弹出如下图所示的窗口,我们可以在这个窗口设置所有的默认参数。
