Proe钣金教程(2):拉伸特征

以下图为例,简单介绍Proe钣金模块中拉伸特征的使用方法。

方法:

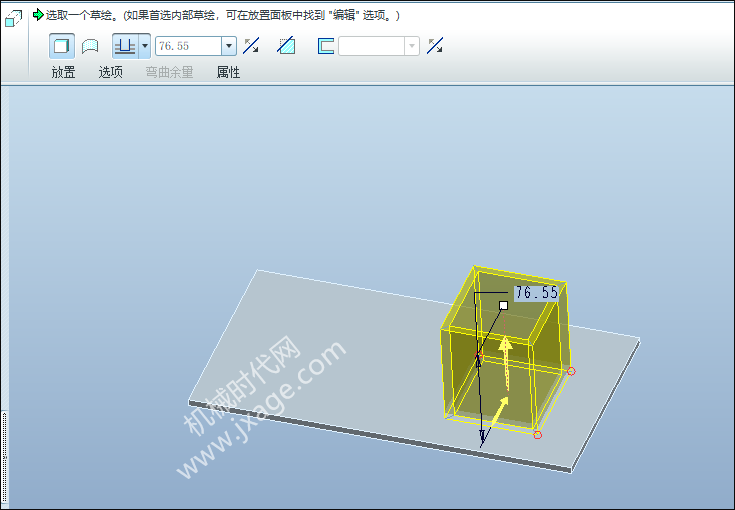

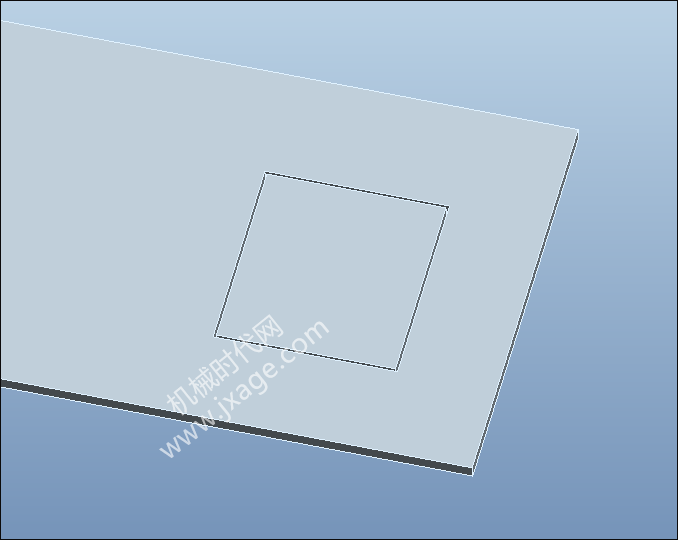

1.点击拉伸,在如下图所示的长方体顶部绘制一个矩形,尺寸任意。

系统默认为材料材料,点击勾号完成。

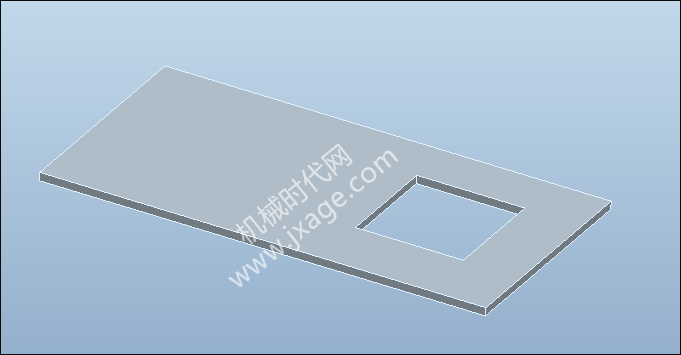

使用拉伸特征后如下图所示。

2.如果我们取消切除材料,那么拉伸出来的是默认壁厚的钣金。

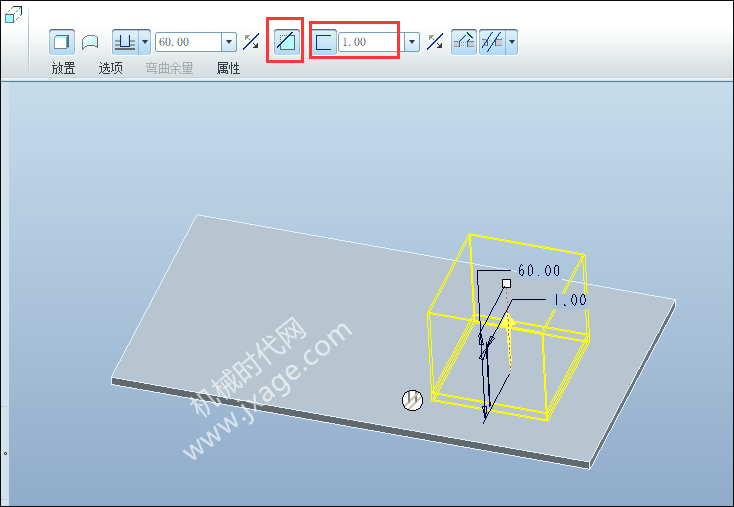

当然我们也可以修改默认壁厚,比如这里我们将壁厚设置为1。

拉伸后如下图所示。

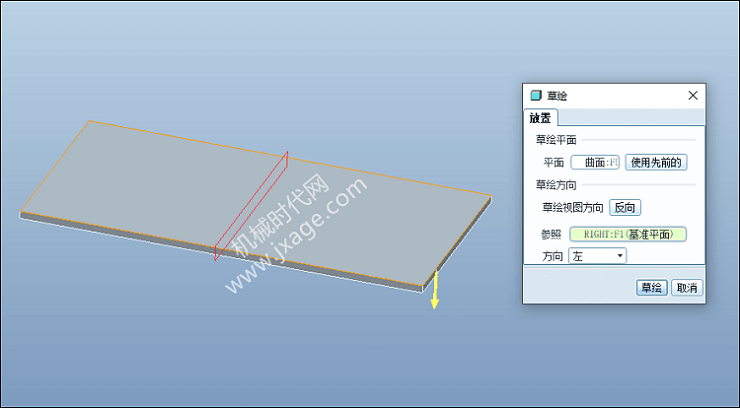

3.如果草图与平面不垂直,也就是倾斜的,那么拉伸出来的结果会怎么样?

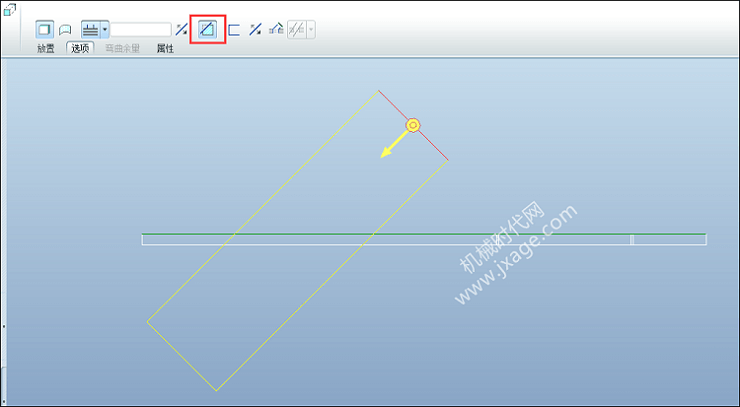

我们取消激活“移除与曲面垂直的材料”按钮,如下图所示。

点击勾号完成拉伸。

我们可以看到平面被切除一部分材料,切口也是倾斜的。

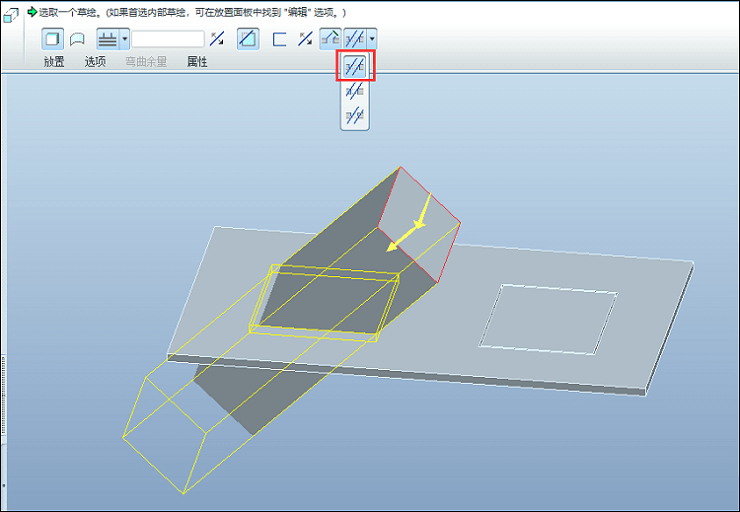

4.我们现在激活“移除与曲面垂直的材料”按钮,在按钮右侧的下拉按钮有3个选项,如下图所示。

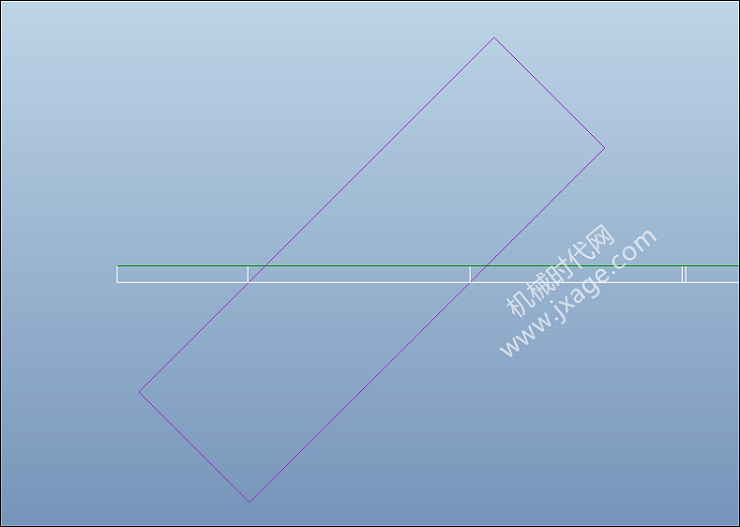

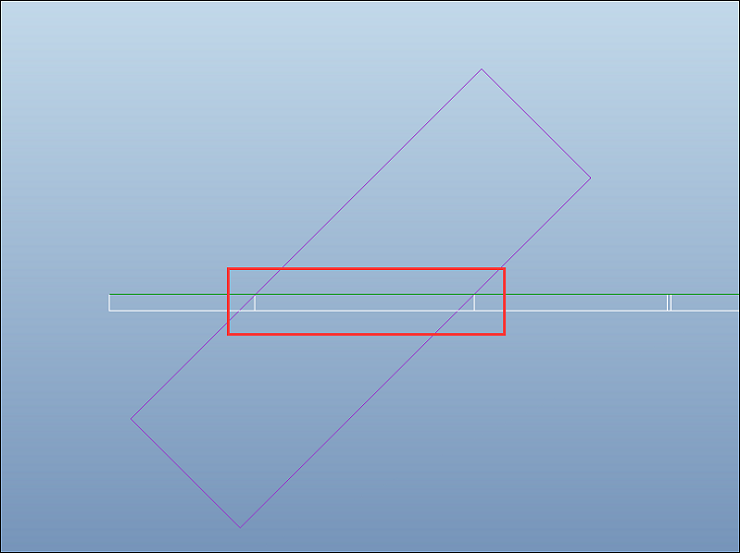

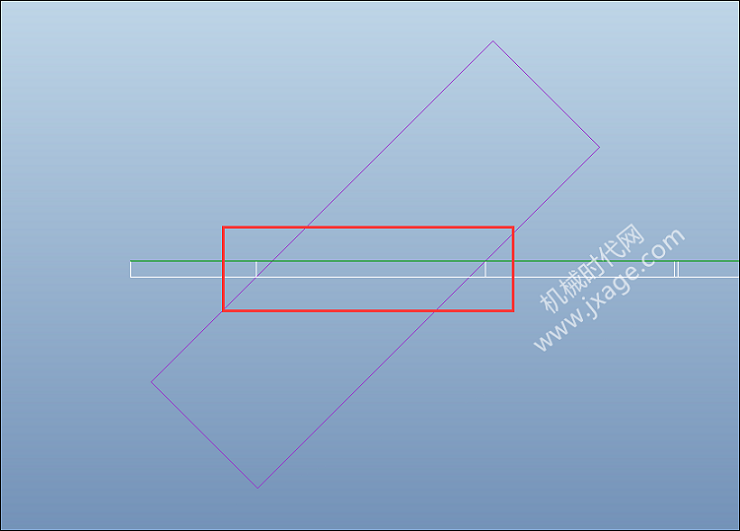

选择不同的类型,我们可以得到如下图所示不同的结果。
