Proe/Creo建模的几个提高效率的小技巧(7)

一、使用截面显示时,截面是空心的

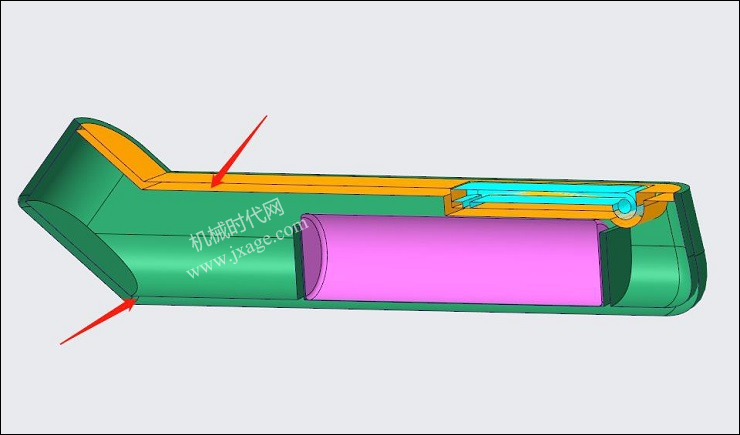

我们有时对零件进行剖分时,会看到模型内部是空心的,很多人以为模型是通过曲面建模的,困扰了很多Creo新手。

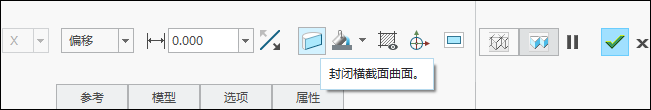

其实我们可以通过点击控制面板上“封闭横截面曲面”按钮,将模型的剖面封闭起来,这样就不会造成困扰了。

二、CREO特征建模时能否默认不预览

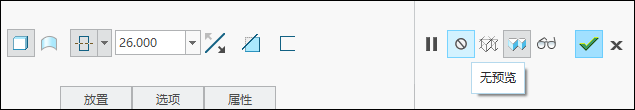

在各个建模命令控制面板上有个“无预览”按钮,有时因为忘记选这个按钮,导致电脑卡很长时间,如何解决?

我们可以将配置选项dynamic_preview值设为 no。

三、设置拖动数值是整数

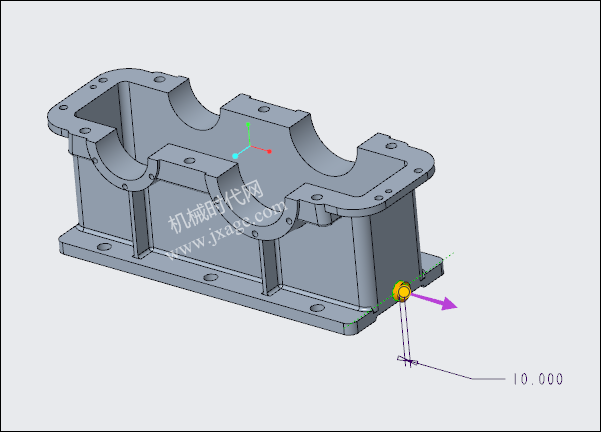

怎么设置使得拖动的数值是整数变化,而不是每次拖动都是默认0.1?

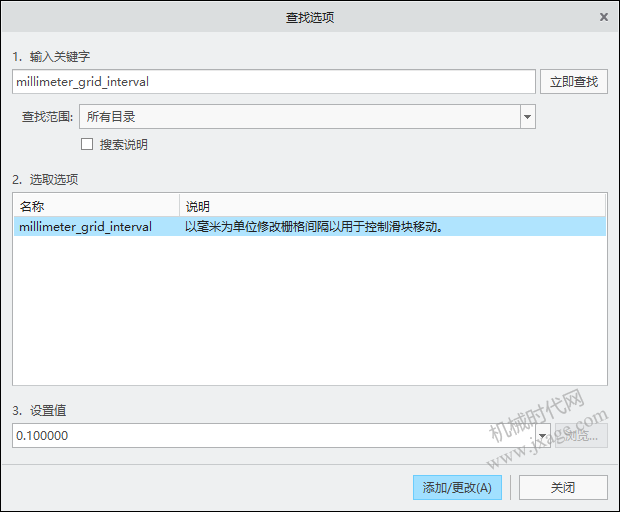

我们可以将配置选项millimeter_grid_interval值设为 1或者大于1的整数,这样每次拖动都是以该增量递增。

四、如何查询creo版本新增内容

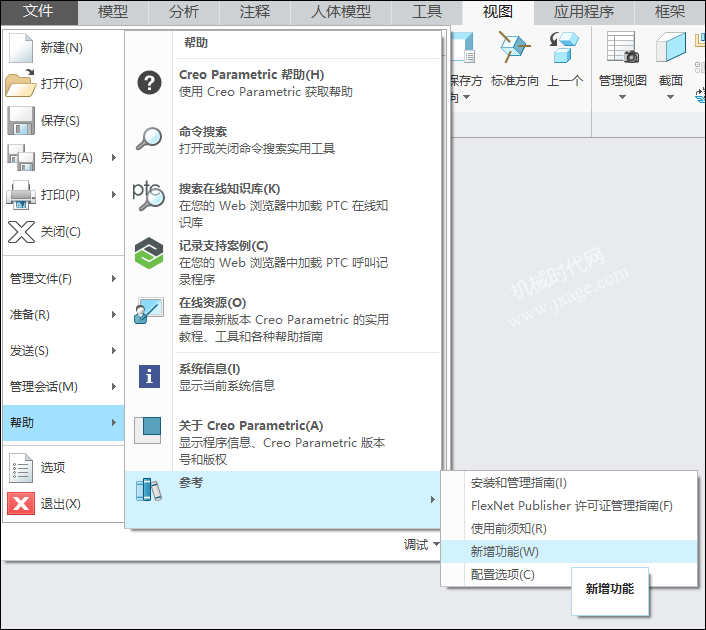

我们可得点击“文件”-“帮助”-“参考”-“新增功能”进行查看。

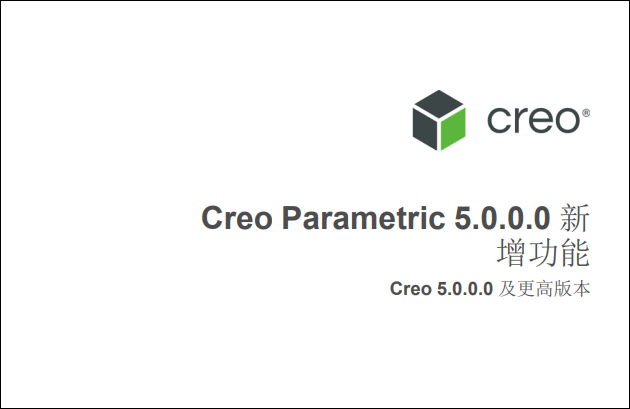

此时会自动打开一个PDF文件,该文件介绍了软件的新增功能。

五、模型树关闭自动展开

有时候模型树会影响我们的模型展示,我们可以通过配置选项将模型树自动展开进行关闭。

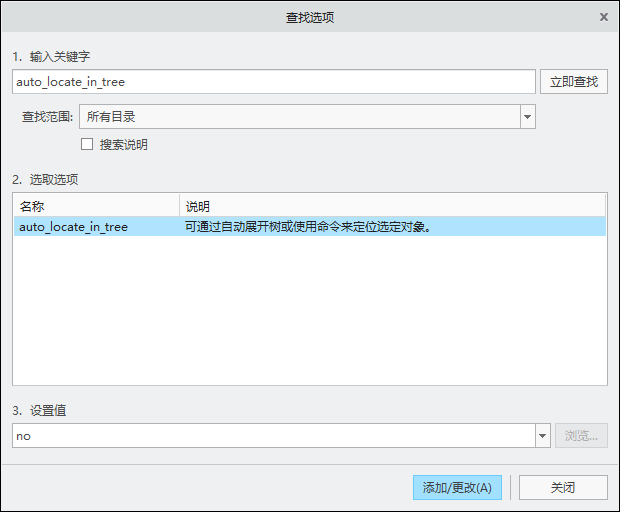

我们可以将auto_locate_in_tree的值设置为no即可关闭模型树的自动展开。
