SolidWorks多剖面放样失败如何解决?

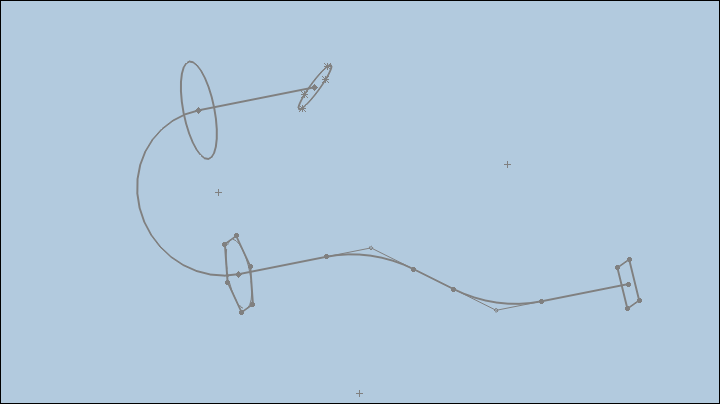

选取放样剖面的位置可以影响到放样的造型,以及成功与否。因为各个剖面轮廓有不同的对齐点,如果角度不合适,就会造成放样失败。以下图为例。

方法:

1.点击【放样凸台/基体】,依次按照顺序选取上图的几个截面作为轮廓,选择草图作为中心线。

2.此时我们可以看到模型是扭曲的,如下图。

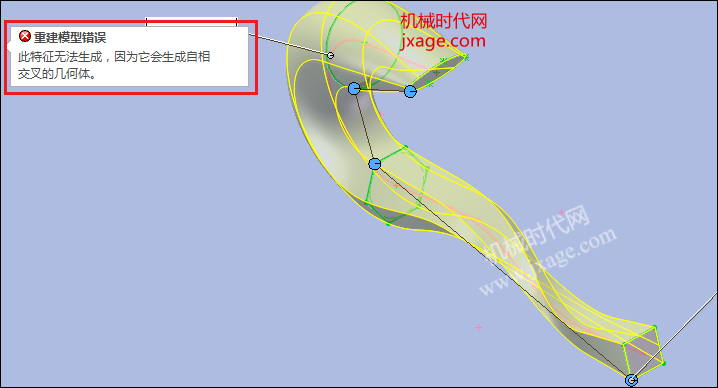

3.点击勾号,结果提示“重建模型错误”,为什么会出现错误呢?

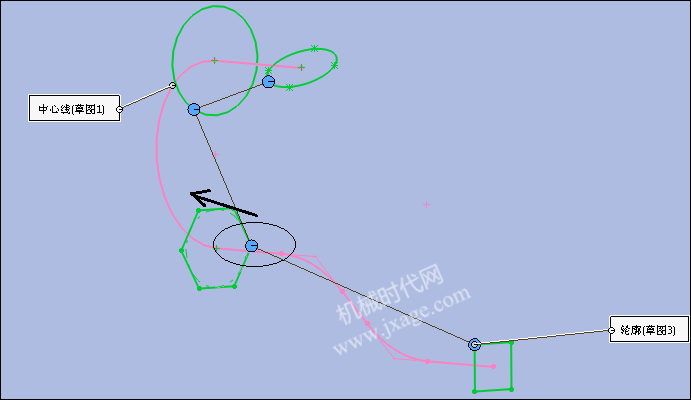

这是因为运行之后几何扭转角度较大,导致几何相互交叉从而导致建模失败。解决的方法很简单,只要将轮廓点移动到合适的位置即可。比如下面我将下图中带有黑色圆圈的点向左移就可以了。

只要将四边形和六边形的轮廓点对齐即可。

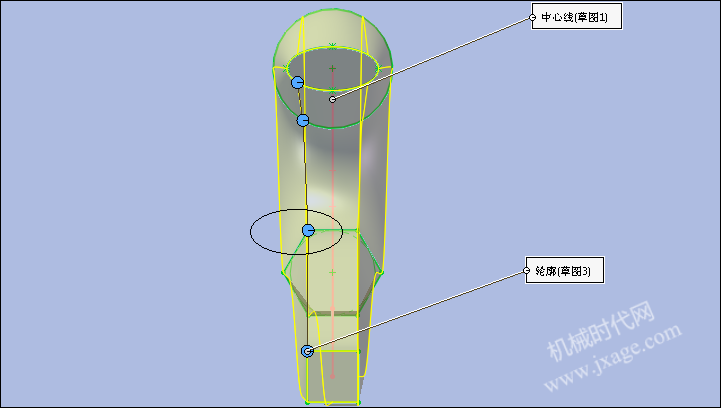

4.完成。
