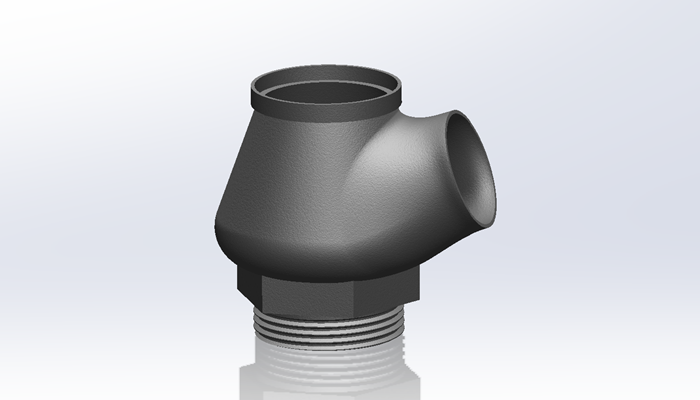

最终结果如下图所示。

SolidWorks建模练习(35):阀门-图片1

文章末尾下载模型

方法:

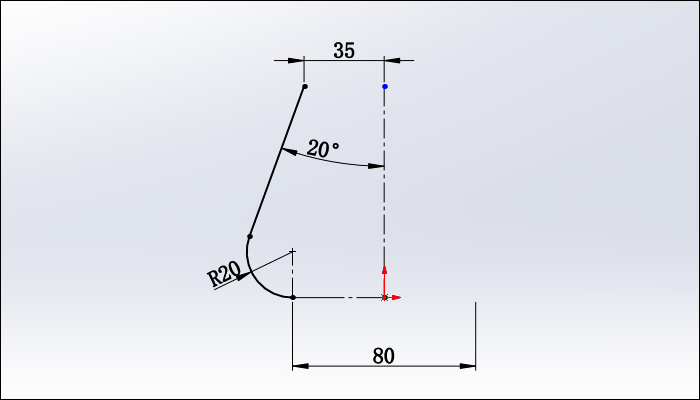

1.点击“插入”-“曲面”-“旋转曲面”,在前视基准面上绘制如下图所示的草图。

SolidWorks建模练习(35):阀门-图片2

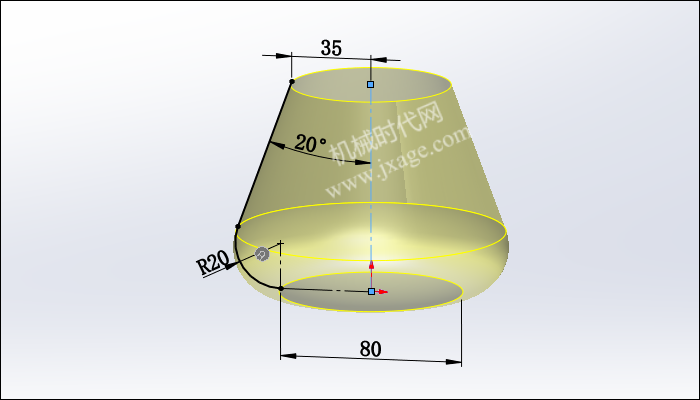

点击勾号完成。

SolidWorks建模练习(35):阀门-图片3

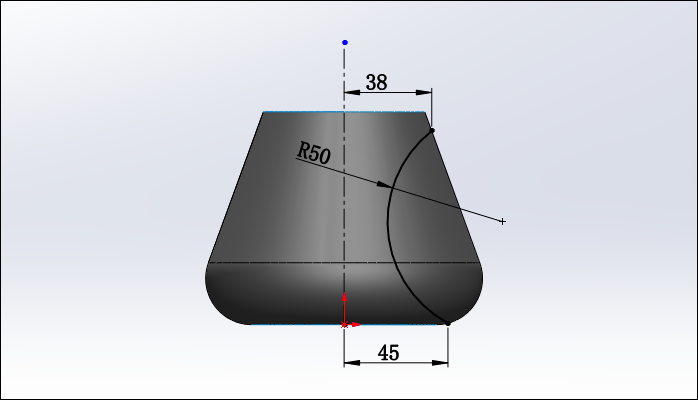

2.在前视基准面上绘制如下图所示的草图。

SolidWorks建模练习(35):阀门-图片4

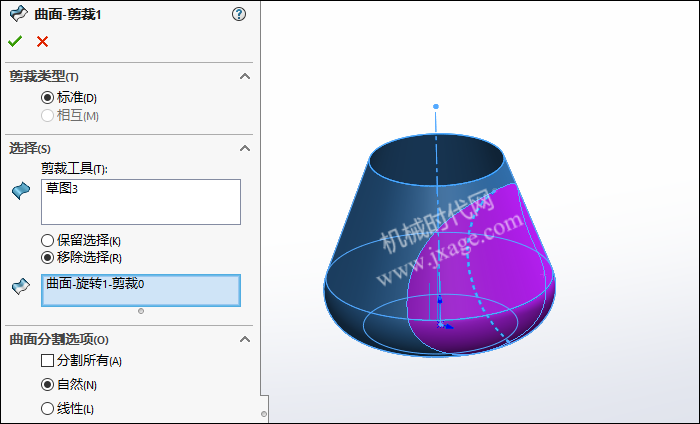

3.点击“插入”-“曲面”-“剪裁曲面”,选择上一步创建的草图作为剪裁工具,旋转曲面作为被剪裁的曲面,如下图所示。

SolidWorks建模练习(35):阀门-图片5

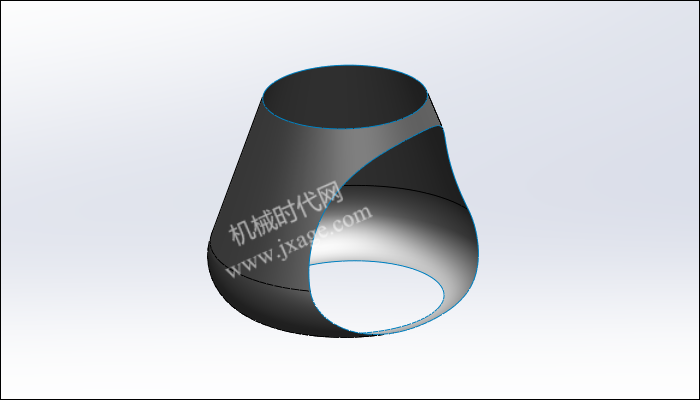

剪裁完成。

SolidWorks建模练习(35):阀门-图片6

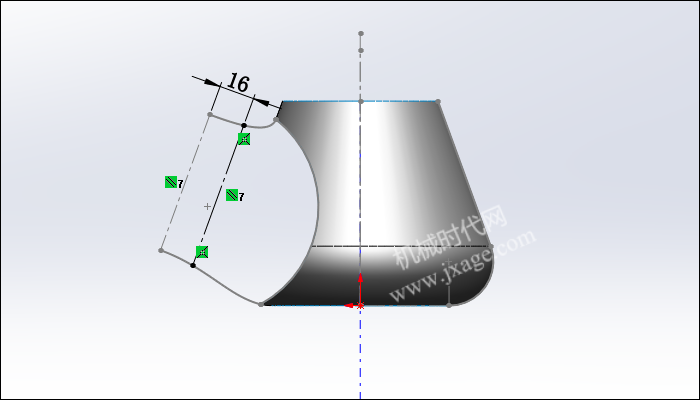

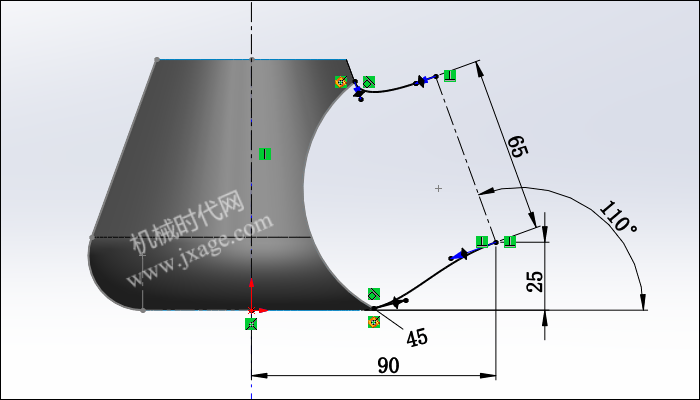

4.在前视基准面上绘制如下图所示的草图。

SolidWorks建模练习(35):阀门-图片7

5.在前视基准面上绘制如下图所示的草图。

SolidWorks建模练习(35):阀门-图片8

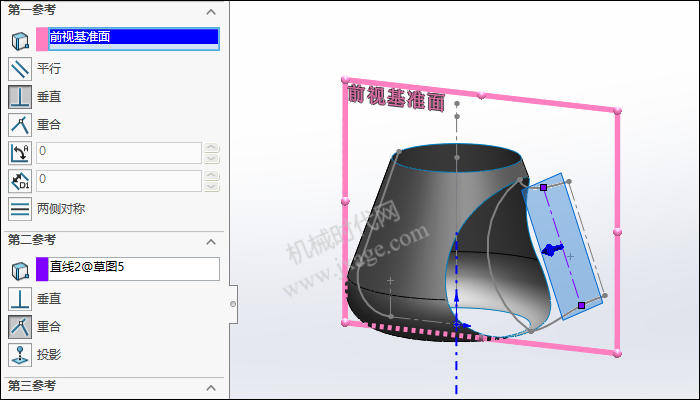

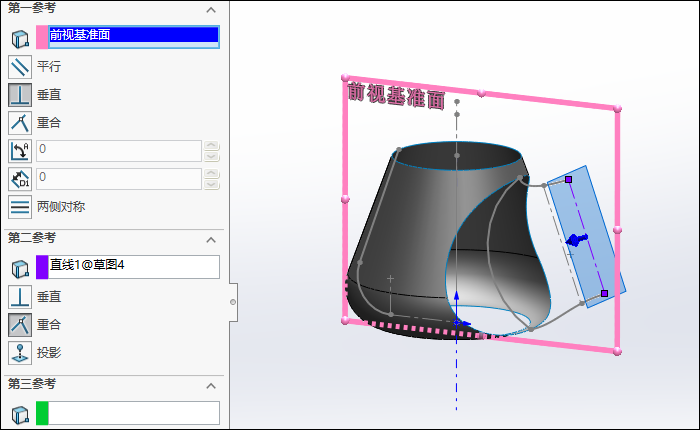

6.以前视基准面为参考,按照下图进行设置,创建出如下图所示的基准面1。

SolidWorks建模练习(35):阀门-图片9

7.再次以前视基准面为参考,按照下图进行设置,创建出如下图所示的基准面2。

SolidWorks建模练习(35):阀门-图片10

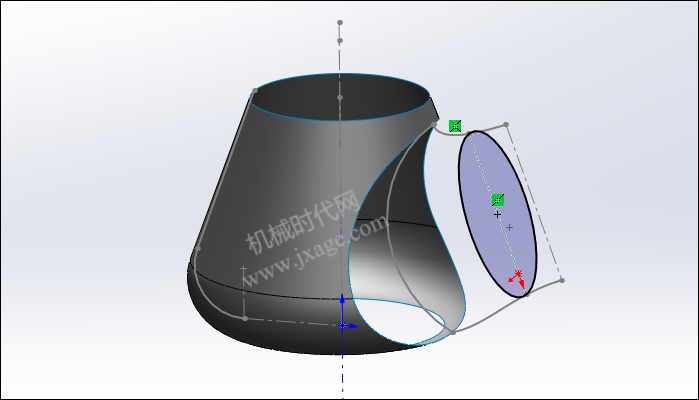

8.在基准面1上绘制如下图所示的草图。

SolidWorks建模练习(35):阀门-图片11

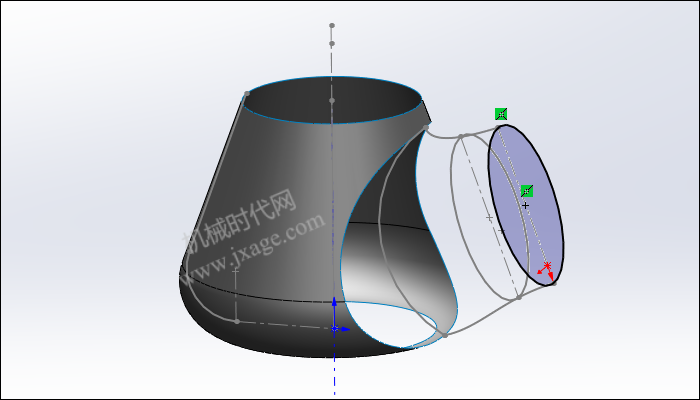

9.在基准面2上绘制如下图所示的草图。

SolidWorks建模练习(35):阀门-图片12

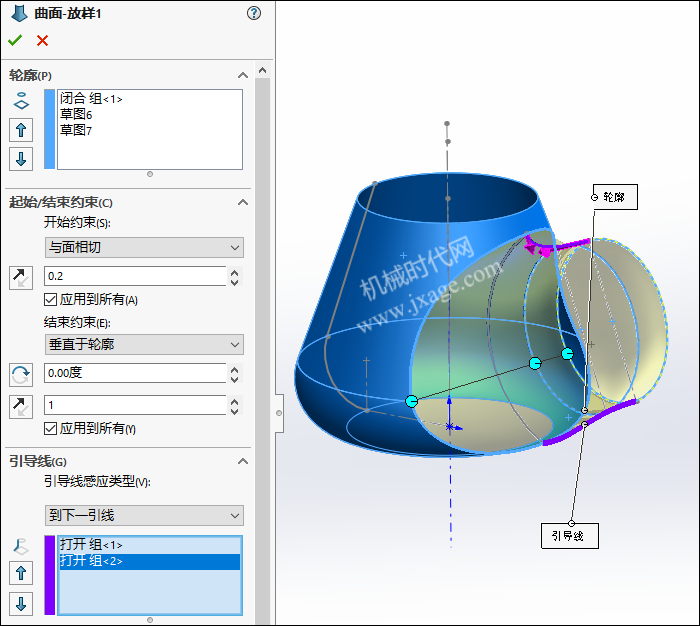

10.点击“插入”-“曲面”-“放样曲面”,依次选择步骤3的剪裁边、步骤8草图和步骤9的草图作为轮廓,选择步骤4的草图曲线(下图紫色)作为引导线。

SolidWorks建模练习(35):阀门-图片13

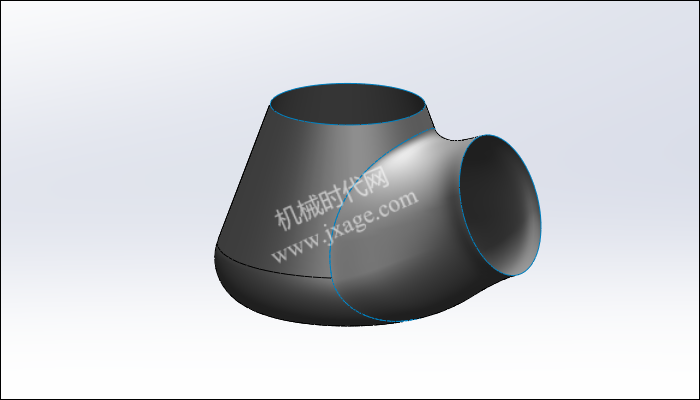

放样完成后如下图所示。

SolidWorks建模练习(35):阀门-图片14

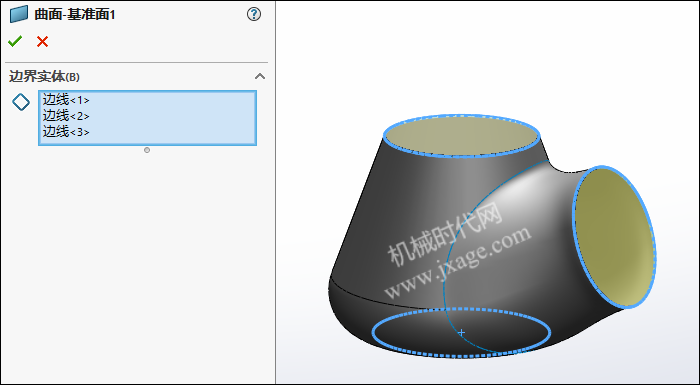

11.点击“插入”-“曲面”-“平面区域”,选择下图三个边线,创建出3个曲面。

SolidWorks建模练习(35):阀门-图片15

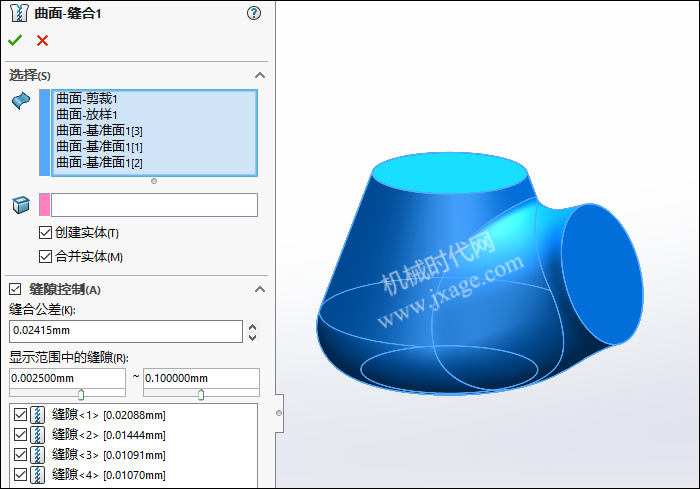

12.点击“插入”-“曲面”-“缝合曲面”,将所有的曲面进行缝合,注意勾选创建实体和合并实体。

SolidWorks建模练习(35):阀门-图片16

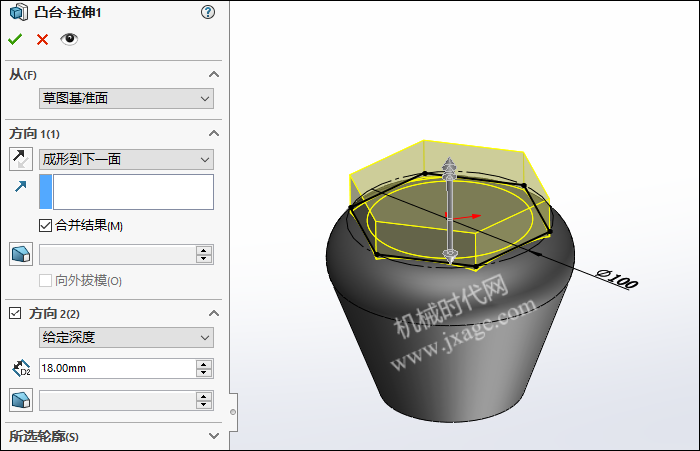

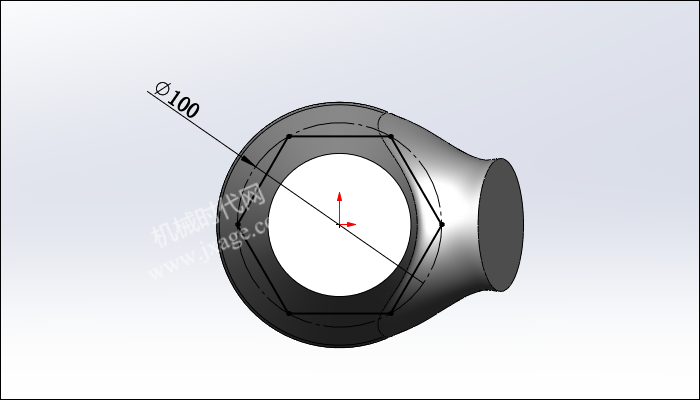

13.点击拉伸凸台/基体,在模型圆柱端面上绘制如下图所示的草图。

SolidWorks建模练习(35):阀门-图片17

拉伸深度为18mm。

SolidWorks建模练习(35):阀门-图片18

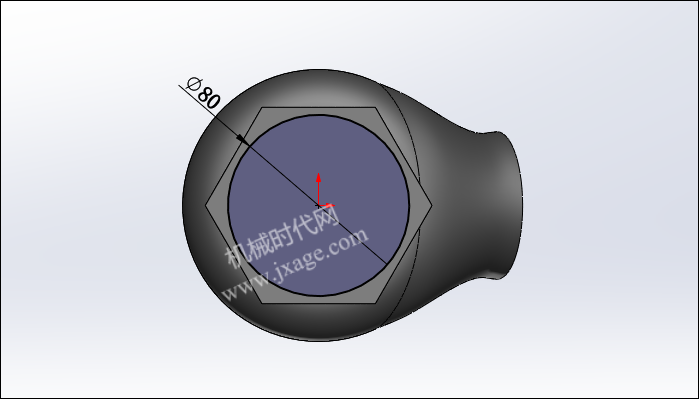

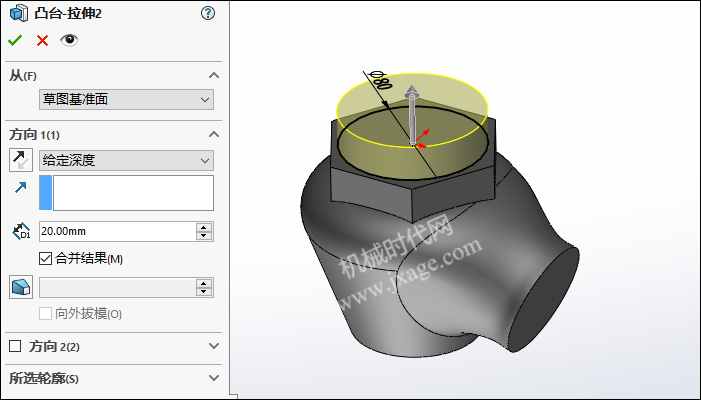

14.再次点击拉伸凸台/基体,在模型圆柱端面上绘制如下图所示的草图。

SolidWorks建模练习(35):阀门-图片19

设置拉伸深度为20mm。

SolidWorks建模练习(35):阀门-图片20

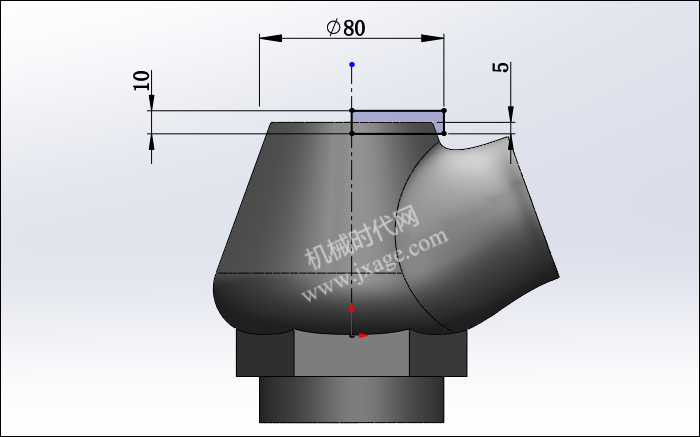

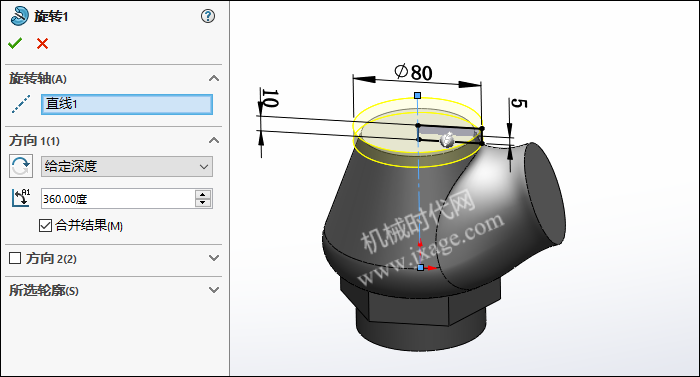

15.点击旋转凸台/基体,在前视基准面上绘制如下图所示的草图。

SolidWorks建模练习(35):阀门-图片21

点击勾号完成旋转。

SolidWorks建模练习(35):阀门-图片22

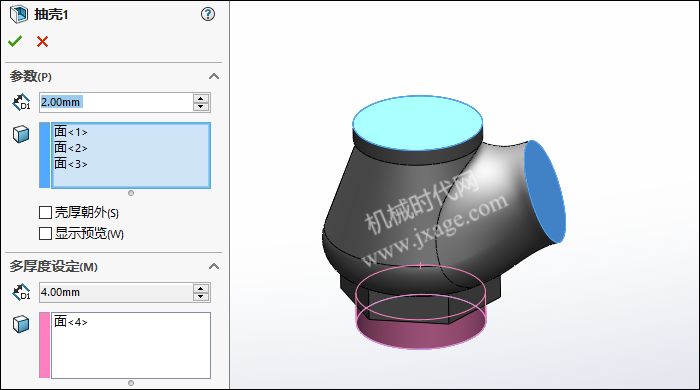

16.抽壳。

SolidWorks建模练习(35):阀门-图片23

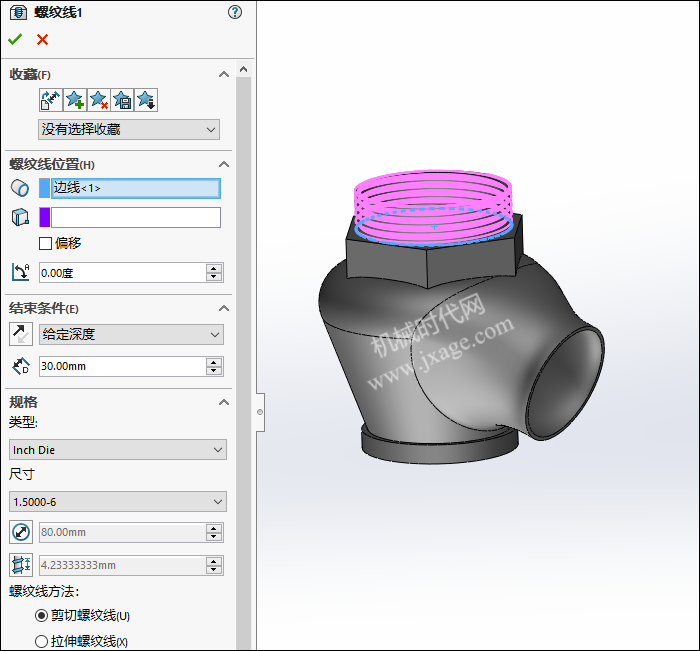

17.创建螺旋线。

SolidWorks建模练习(35):阀门-图片24

18.完成。

SolidWorks建模练习(35):阀门-图片25

模型下载:

此处为隐藏的内容
注册登录后,方可查看
