最终结果如下图所示:

SolidWorks建模练习(78):装饰件-图片1

文章末尾下载模型

方法:

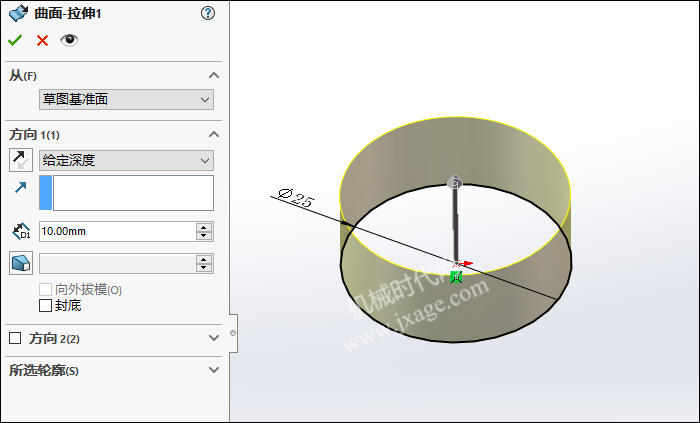

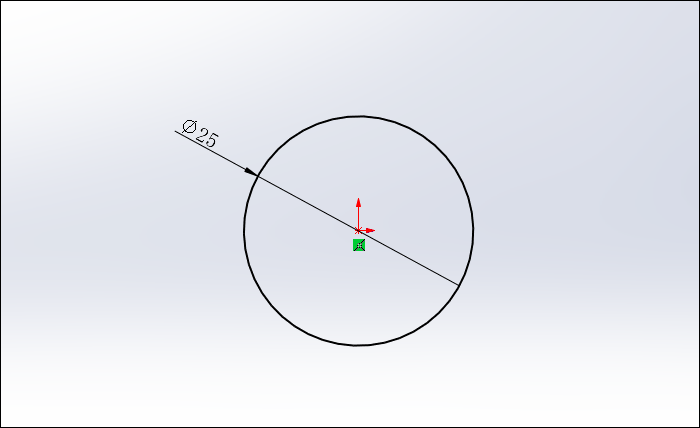

1.点击“插入”-“曲面”-“拉伸曲面”,选择上视基准面作为草绘平面,绘制如下图所示的草图。

SolidWorks建模练习(78):装饰件-图片2

设置拉伸深度10mm。

SolidWorks建模练习(78):装饰件-图片3

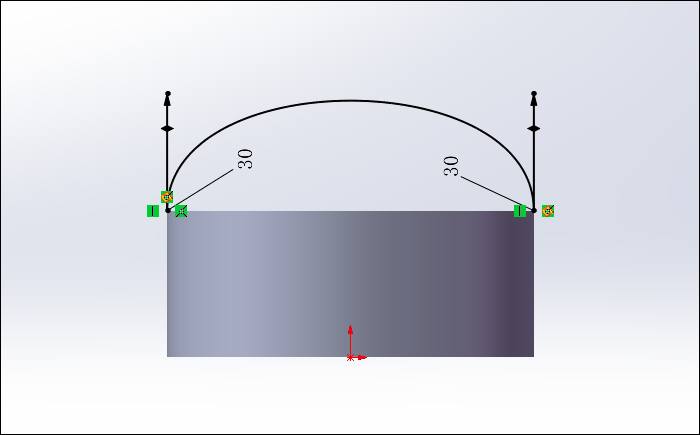

2.点击草图绘制,在前视基准面上绘制如下图所示的草图。

SolidWorks建模练习(78):装饰件-图片4

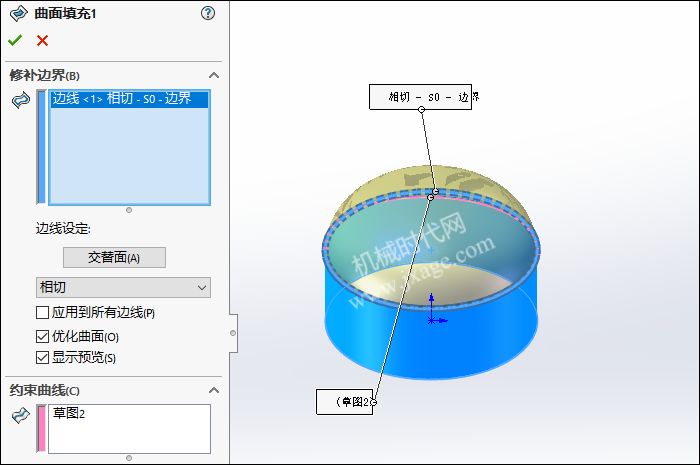

3.点击“插入”-“曲面”-“填充”,选择下图所示的边线作为修补边界,曲率控制按照下图进行设置,约束曲线选择上一步创建的草图2,点击勾号完成。

SolidWorks建模练习(78):装饰件-图片5

4.创建基准面1。

SolidWorks建模练习(78):装饰件-图片6

5.点击草图绘制,在基准面1上绘制如下图所示的草图。

SolidWorks建模练习(78):装饰件-图片7

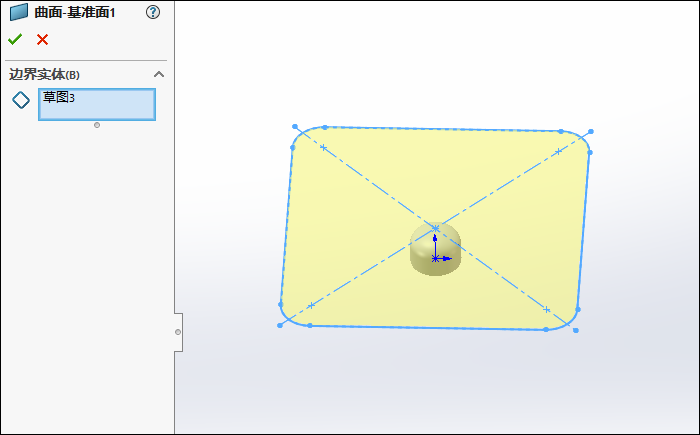

6.点击“插入”-“曲面”-“平面区域”,选择上一步创建的草图3作为边界实体,点击勾号完成。

SolidWorks建模练习(78):装饰件-图片8

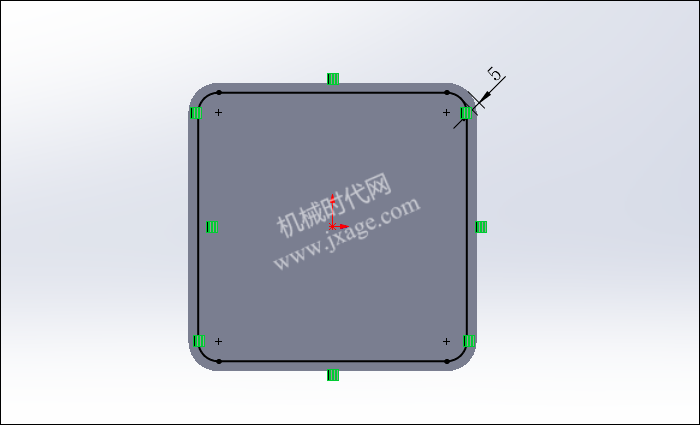

7.点击草图绘制,在下图所示的面上绘制如下图所示的草图。

SolidWorks建模练习(78):装饰件-图片9

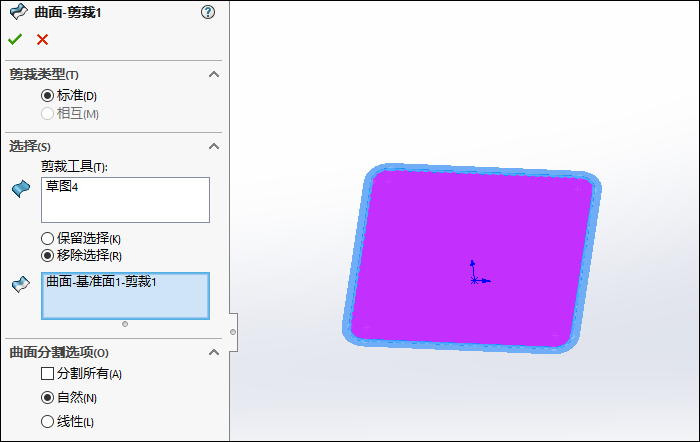

8.点击“插入”-“曲面”-“剪裁曲面”,剪裁类型选择“标准”,选择上一步创建的草图作为剪裁工具,对下图所示的曲面进行剪裁,移除紫色部分,如下图所示。

SolidWorks建模练习(78):装饰件-图片10

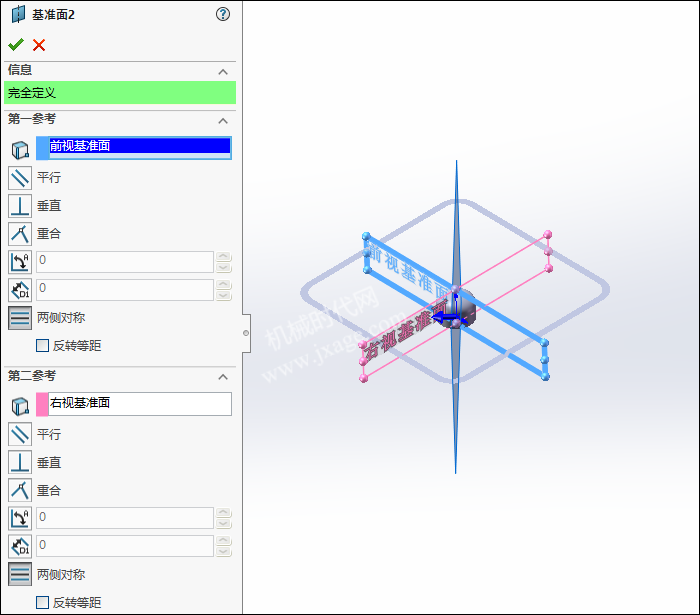

9.创建基准面2。

SolidWorks建模练习(78):装饰件-图片11

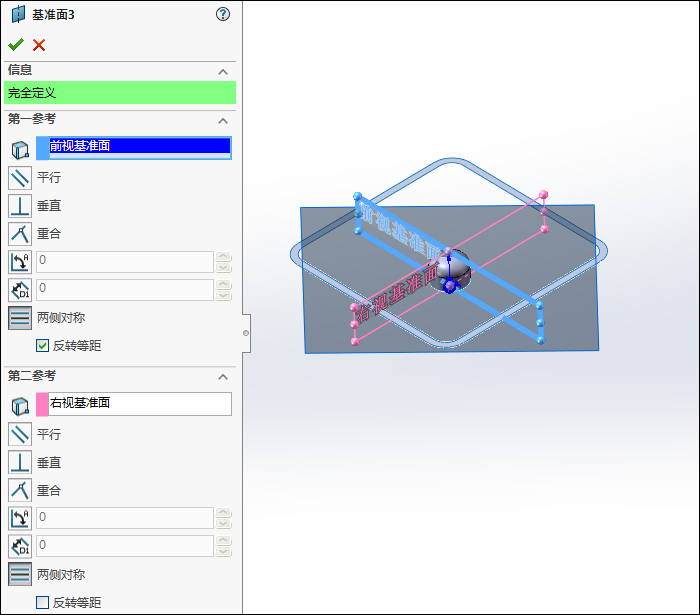

10.创建基准面3。

SolidWorks建模练习(78):装饰件-图片12

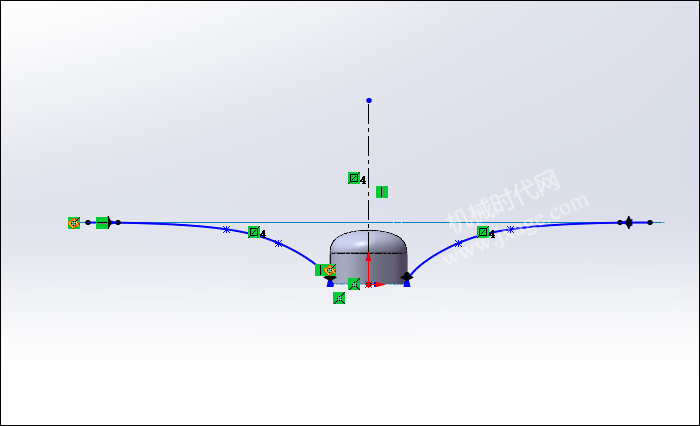

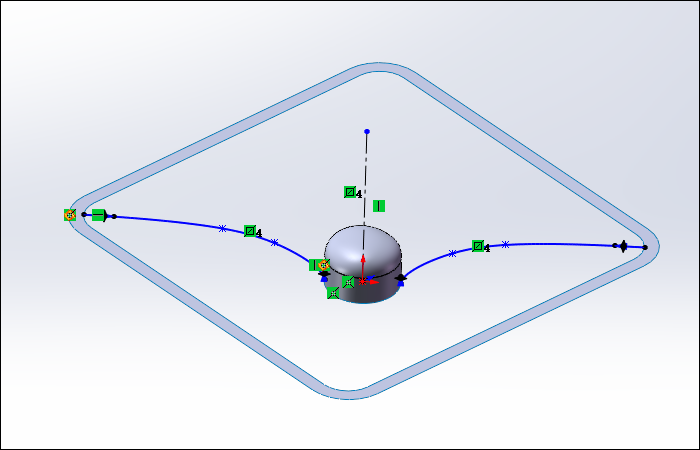

11.点击草图绘制,在基准面2上绘制如下图所示的草图。

SolidWorks建模练习(78):装饰件-图片13

SolidWorks建模练习(78):装饰件-图片14

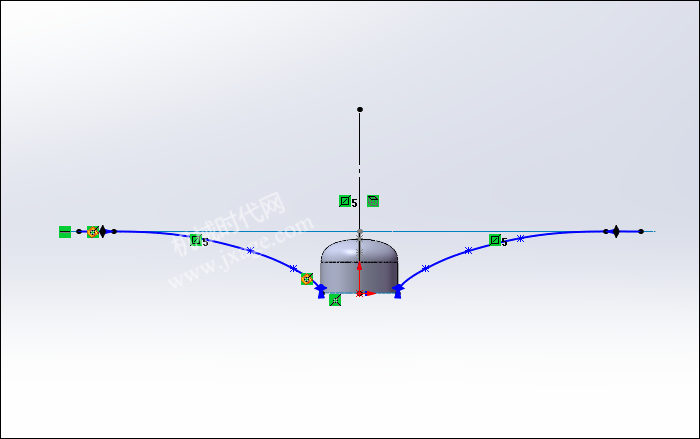

12.点击草图绘制,在基准面3上绘制如下图所示的草图。

SolidWorks建模练习(78):装饰件-图片15

SolidWorks建模练习(78):装饰件-图片16

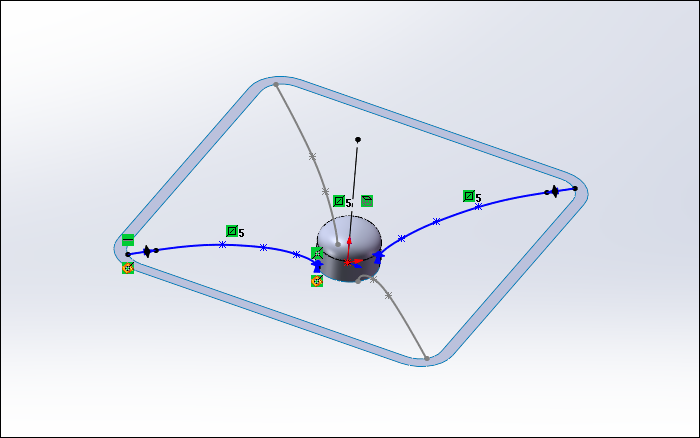

13.点击3D草图,绘制如下图所示的曲线(样条曲线位置任意)。

SolidWorks建模练习(78):装饰件-图片17

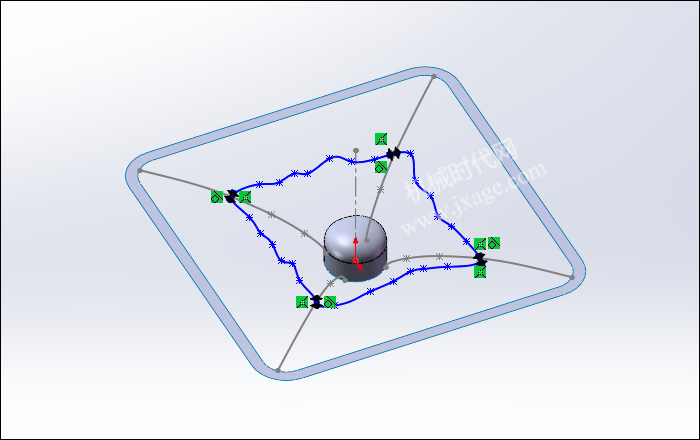

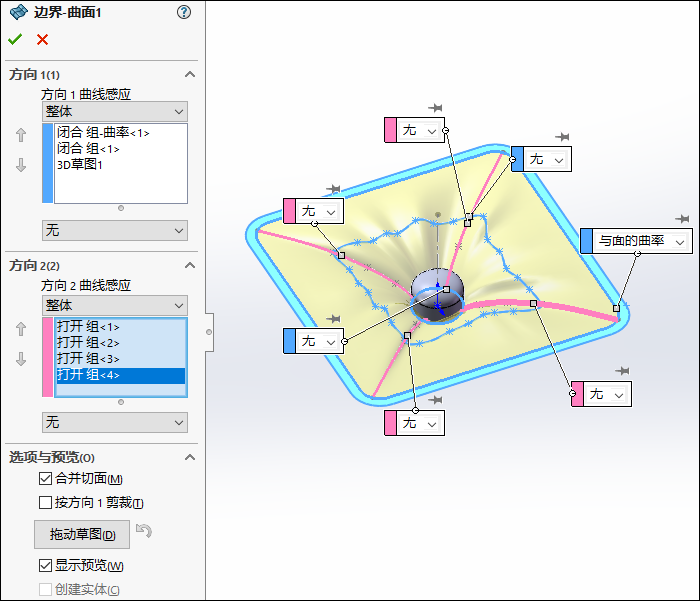

14.点击“插入”-“曲面”-“边界曲面”,选择下图所示的蓝色边线和草图曲线作为方向1曲线感应,选择下图所示的4条粉红色曲线作为方向2曲线感应,如下图所示。

SolidWorks建模练习(78):装饰件-图片18

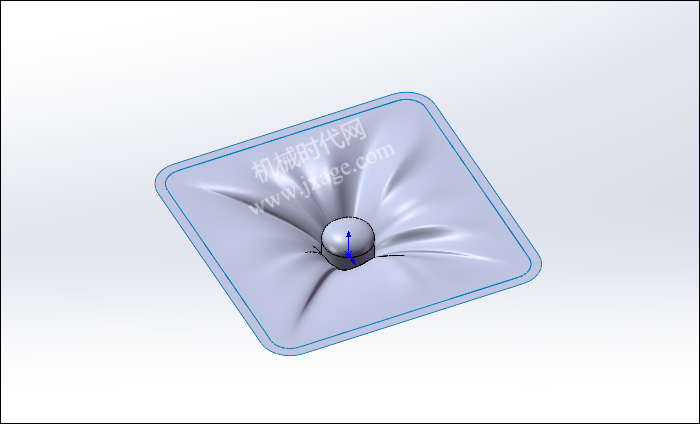

点击勾号完成。

SolidWorks建模练习(78):装饰件-图片19

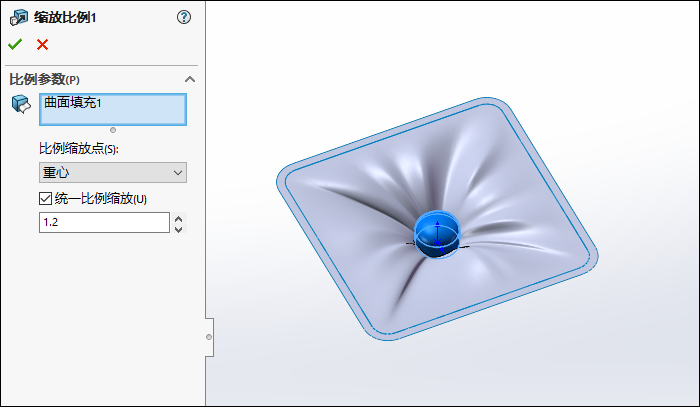

15.点击“插入”-“特征”-“缩放比例”,选择下图所示的蓝色曲面,统一比例缩放设置为1.2,如下图所示。

SolidWorks建模练习(78):装饰件-图片20

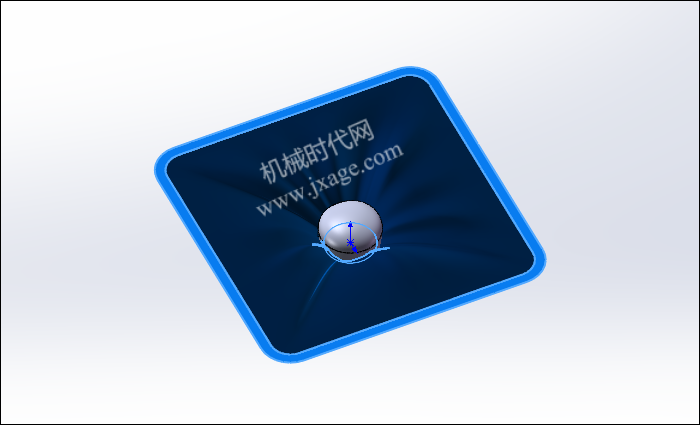

16.点击“插入”-“曲面”-“缝合曲面”,将所有的曲面进行缝合,如下图所示。

SolidWorks建模练习(78):装饰件-图片21

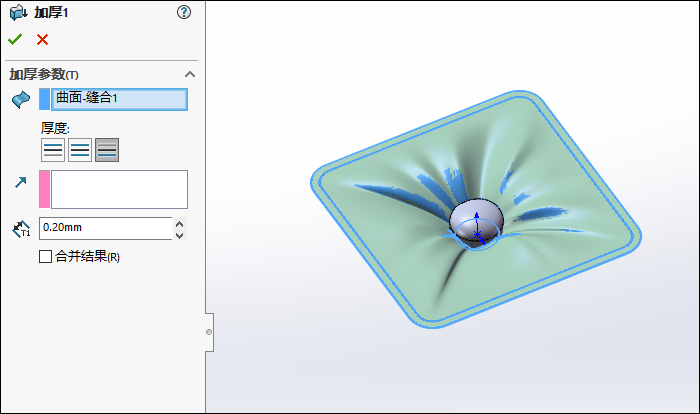

17.加厚曲面。

SolidWorks建模练习(78):装饰件-图片22

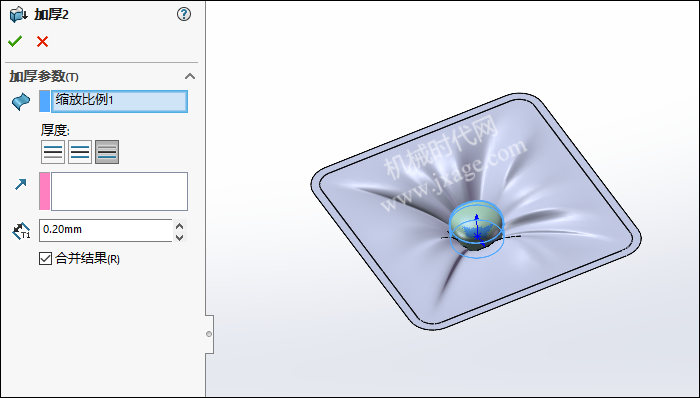

18.加厚曲面。

SolidWorks建模练习(78):装饰件-图片23

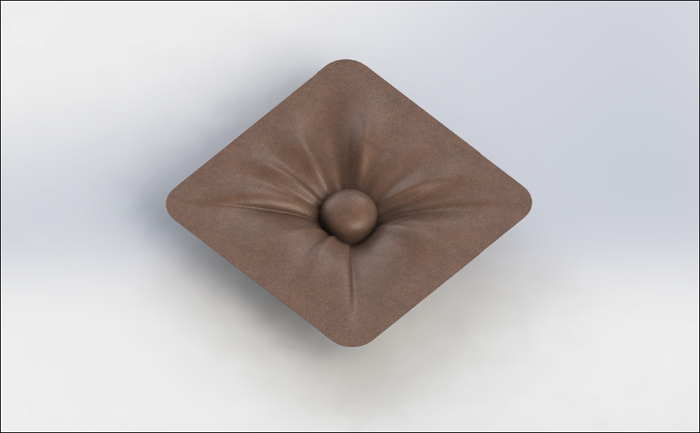

19.渲染。

SolidWorks建模练习(78):装饰件-图片24

模型下载:

此处为隐藏的内容
注册登录后,方可查看
