彭罗斯三角(Penrose triangle)是不可能的物体中的一种,它最早是由瑞典艺术家Oscar Reutersvärd在1934年制作。由三个截面为正方形的长方体所构成,三个长方体组合成为一个三角形,但两长方体之间的夹角似乎又是直角。上述的性质无法在任何一个正常三维空间的物体上实现。

SolidWorks建模练习(79):彭罗斯三角-图片1

彭罗斯三角

方法:

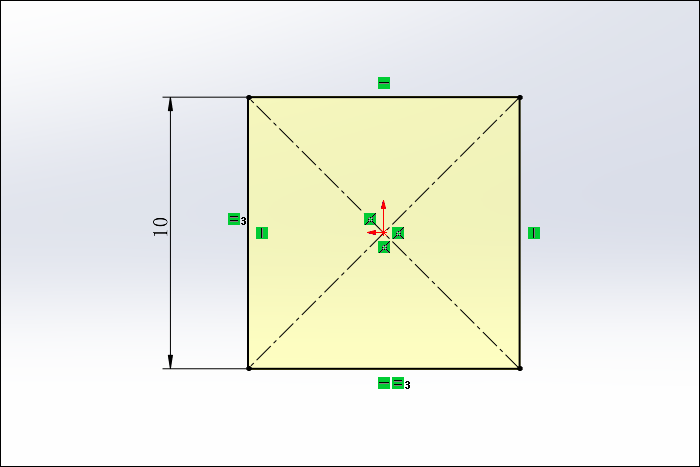

1.点击拉伸凸台/基体,在前视基准面上绘制如下图所示的草图。

SolidWorks建模练习(79):彭罗斯三角-图片2

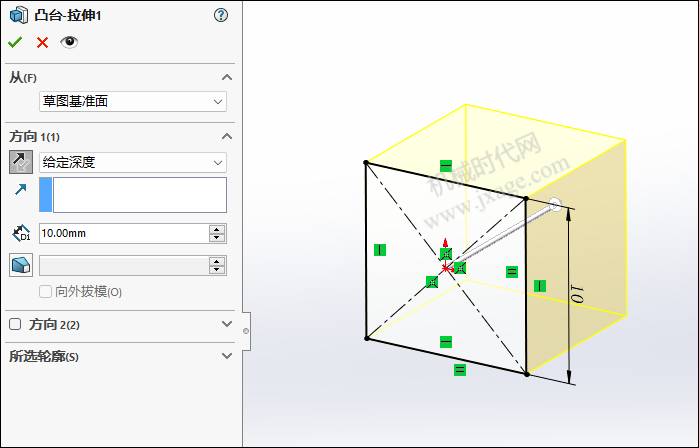

设置拉伸的深度为10mm。

SolidWorks建模练习(79):彭罗斯三角-图片3

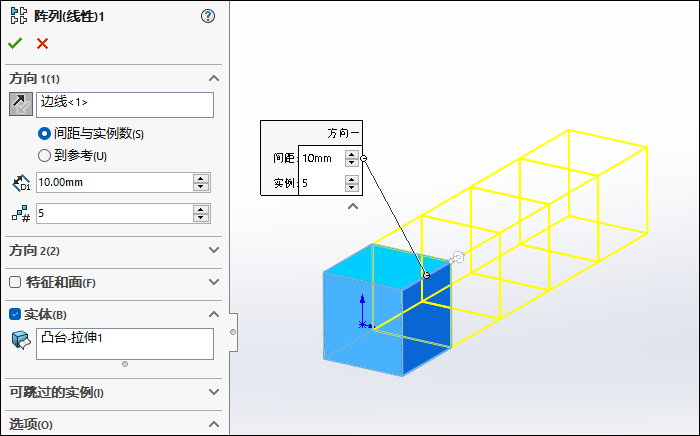

3.点击线性阵列,阵列方向为前视基准面的法线方向,间距为10mm,阵列数量为5,点击勾号完成。

SolidWorks建模练习(79):彭罗斯三角-图片4

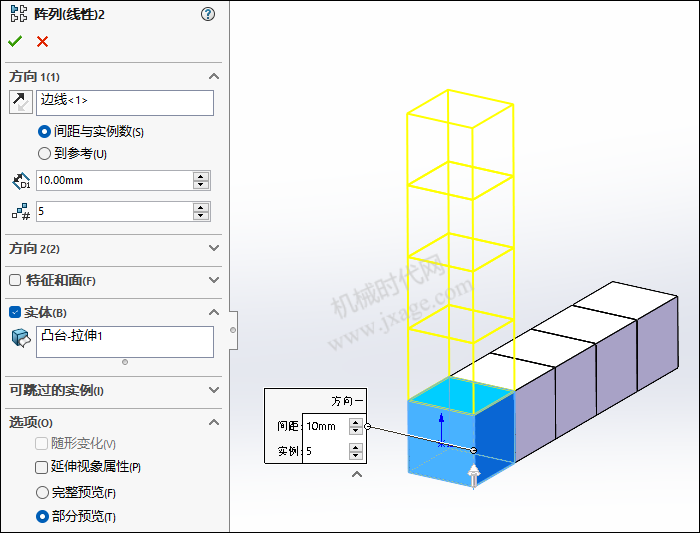

4.再次点击线性阵列,阵列方向为上视基准面的法线方向,间距为10mm,阵列数量为5,点击勾号完成。

SolidWorks建模练习(79):彭罗斯三角-图片5

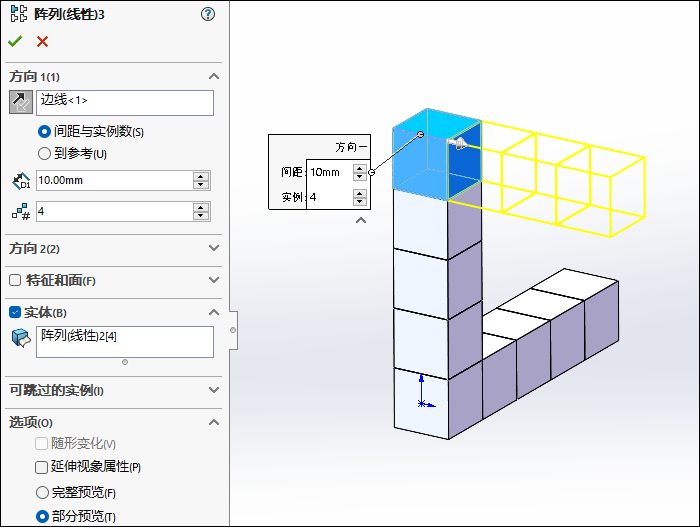

5.点击线性阵列,阵列方向为右视基准面的法线方向,间距为10mm,阵列数量为4,点击勾号完成。

SolidWorks建模练习(79):彭罗斯三角-图片6

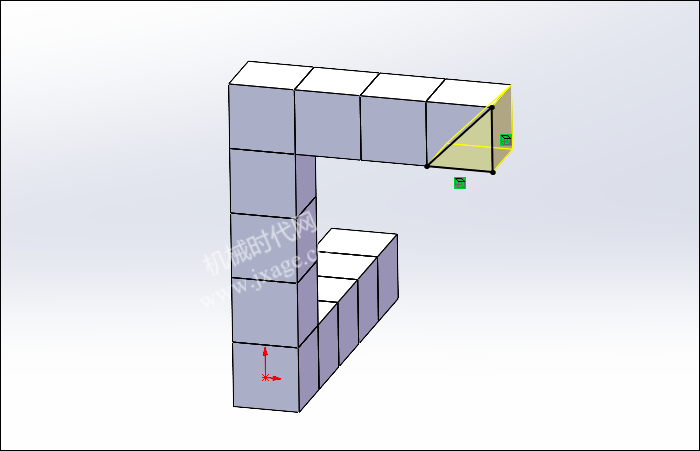

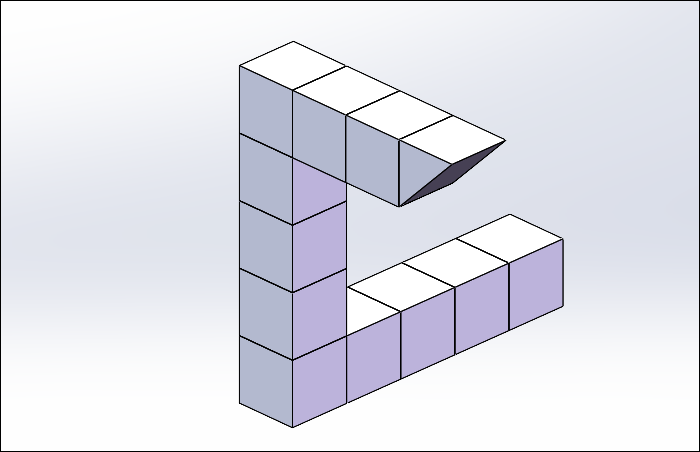

6.点击拉伸切除,在下图所示的面上绘制如下图所示的草图。

SolidWorks建模练习(79):彭罗斯三角-图片7

拉伸切除完成。

SolidWorks建模练习(79):彭罗斯三角-图片8

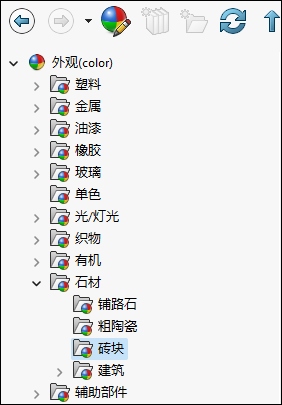

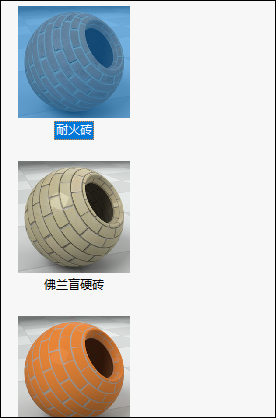

7.展开外观、布景和贴图。在外观中展开石材类别,选择“砖块”,如下图所示。

SolidWorks建模练习(79):彭罗斯三角-图片9

选择耐火施加到模型上,如下图所示。

SolidWorks建模练习(79):彭罗斯三角-图片10

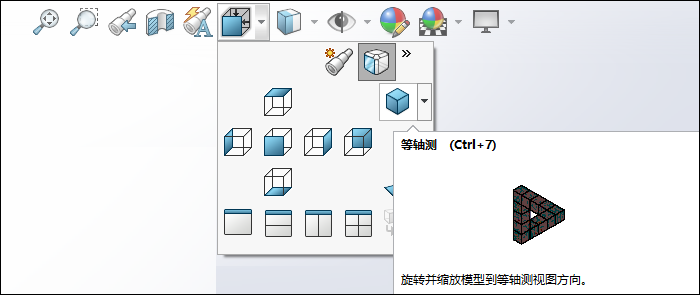

8.按快捷键Ctrl+7,转到等轴侧视图。

SolidWorks建模练习(79):彭罗斯三角-图片11

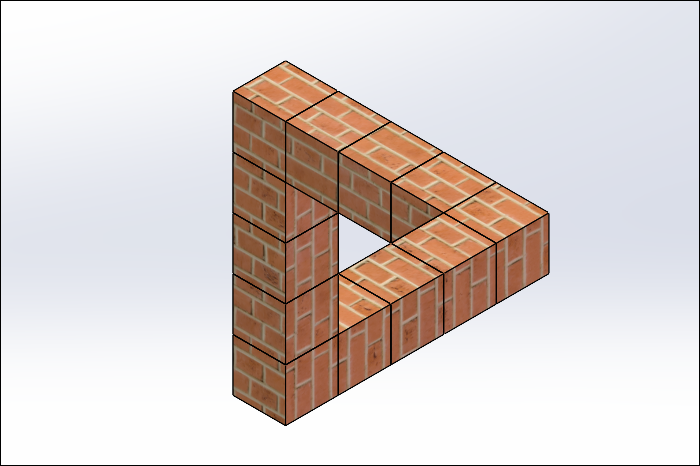

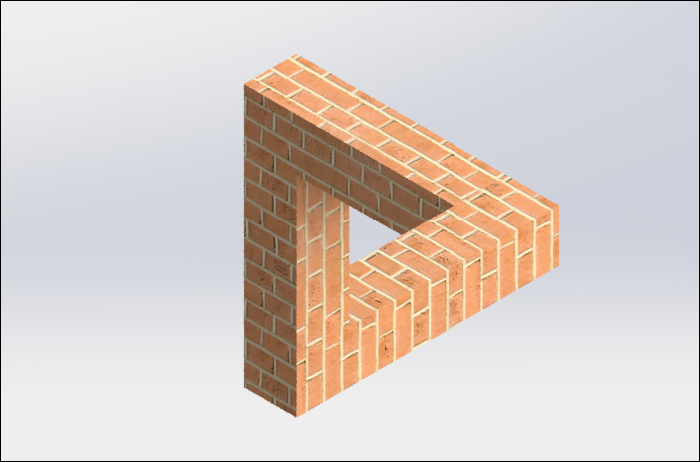

我们可以看到下图所示的结果。

SolidWorks建模练习(79):彭罗斯三角-图片12

9.渲染完成。

SolidWorks建模练习(79):彭罗斯三角-图片13
