最终结果如下图所示:

SolidWorks建模练习(117):风机网罩-图片1

文章末尾下载模型

方法:

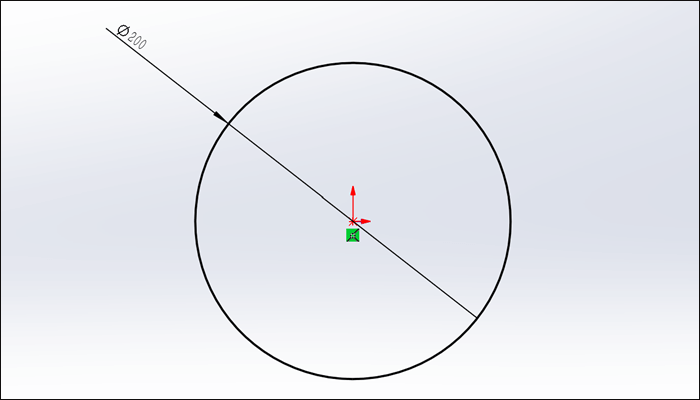

1.点击“草图绘制”,在上视基准面上绘制如下图所示的草图。

SolidWorks建模练习(117):风机网罩-图片2

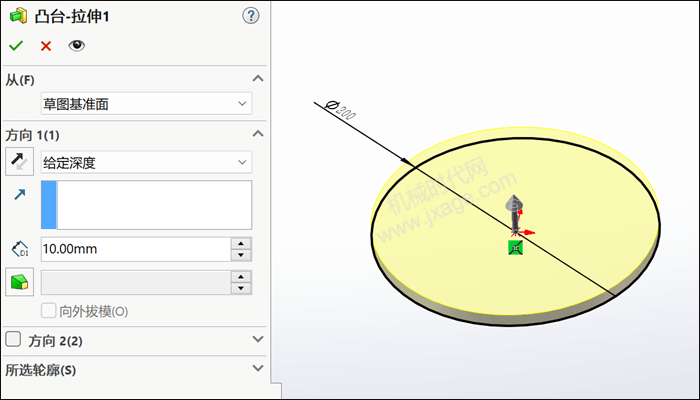

2.点击“拉伸凸台/基体”,选择上一步创建的草图,设置拉伸深度为10mm,点击勾号完成。

SolidWorks建模练习(117):风机网罩-图片3

3.点击“草图绘制”,在下图所示的面上绘制如下图所示的草图。

SolidWorks建模练习(117):风机网罩-图片4

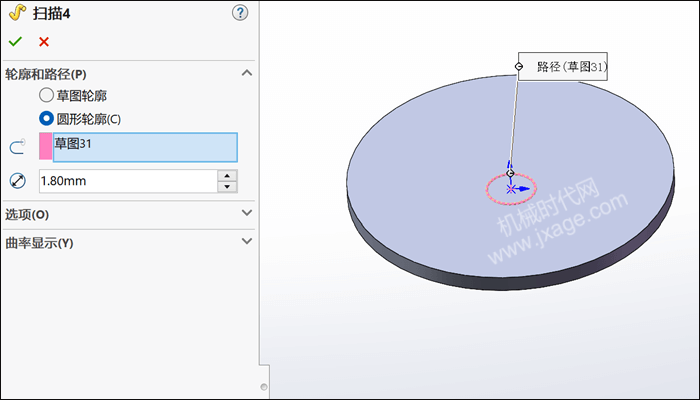

4.点击扫描,选择上一步创建的草图作为扫描的路径,扫描的轮廓为直径1.8mm的圆,如下图所示,点击勾号完成。

SolidWorks建模练习(117):风机网罩-图片5

5.点击变量阵列。单击工具栏中变量阵列或点击插入 > 阵列/镜像 > 变量阵列。

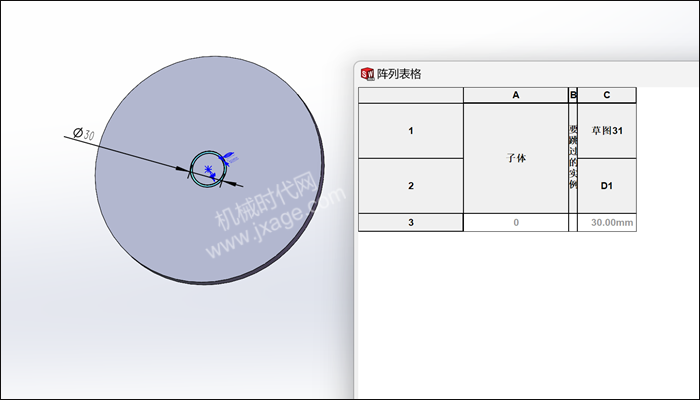

①要阵列的特征选择上一步创建的扫描特征,然后点击“创建阵列表格”。

SolidWorks建模练习(117):风机网罩-图片6

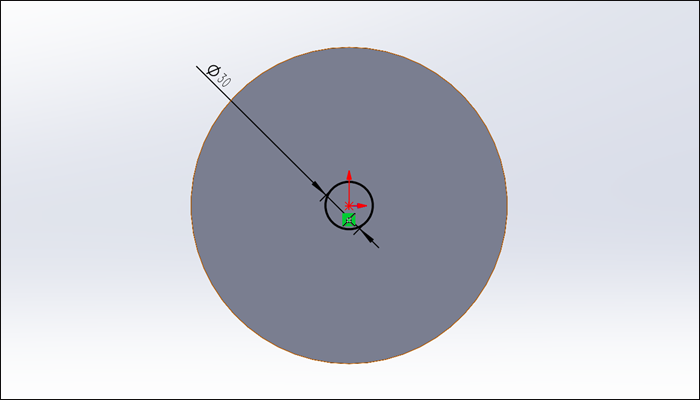

②选择下图的直径尺寸30mm。

SolidWorks建模练习(117):风机网罩-图片7

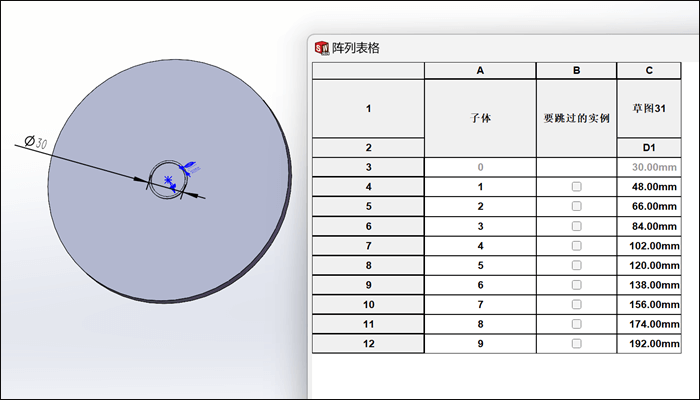

③点击窗口左下角的“要添加的实例数量”按钮,插入多行。分别输入不同的数值,从而创建出不同的实例。

SolidWorks建模练习(117):风机网罩-图片8

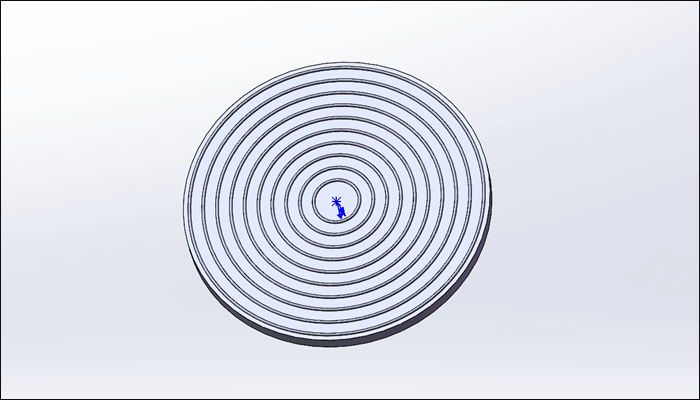

点击勾号完成。

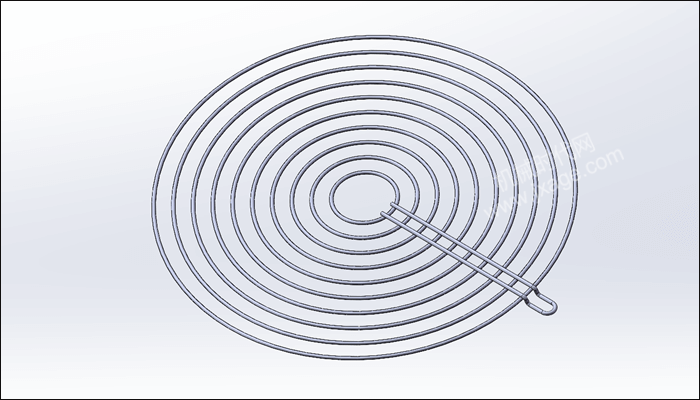

SolidWorks建模练习(117):风机网罩-图片9

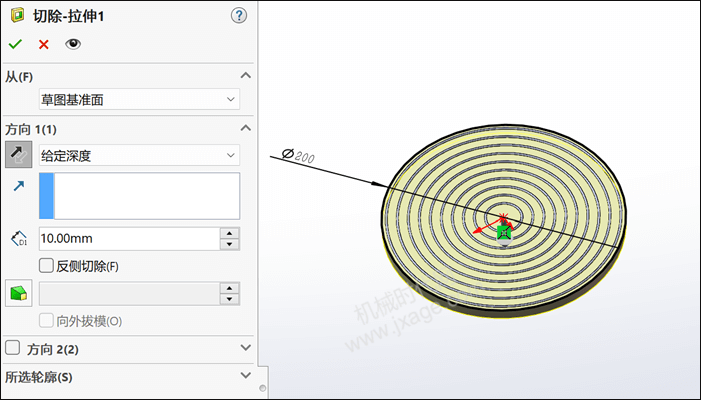

6.点击拉伸切除,选择步骤1创建的草图,向下拉伸,切除掉圆柱部分。

SolidWorks建模练习(117):风机网罩-图片10

7.点击“草图绘制”,在右视基准面上绘制如下图所示的草图。

SolidWorks建模练习(117):风机网罩-图片11

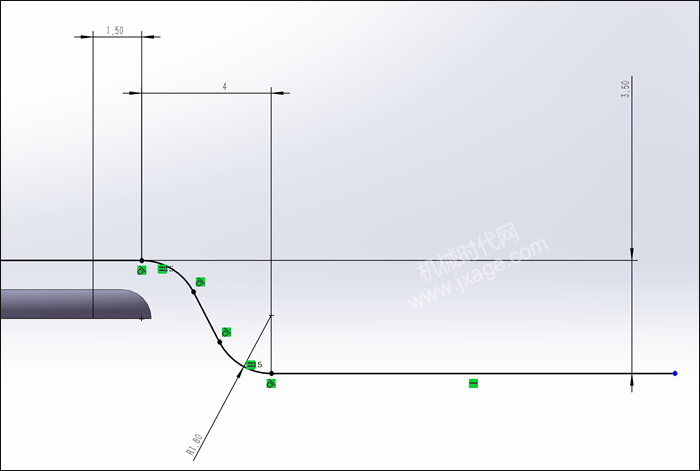

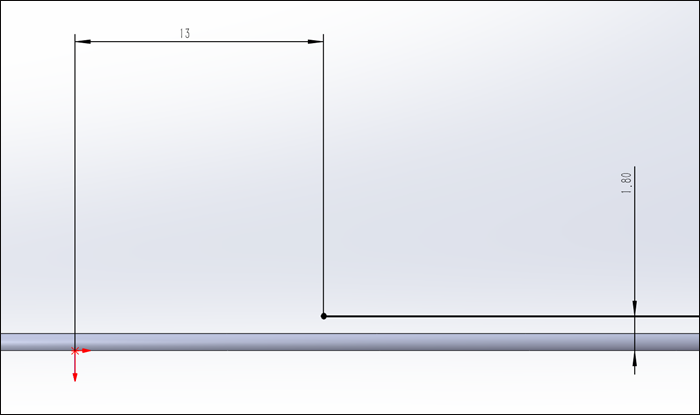

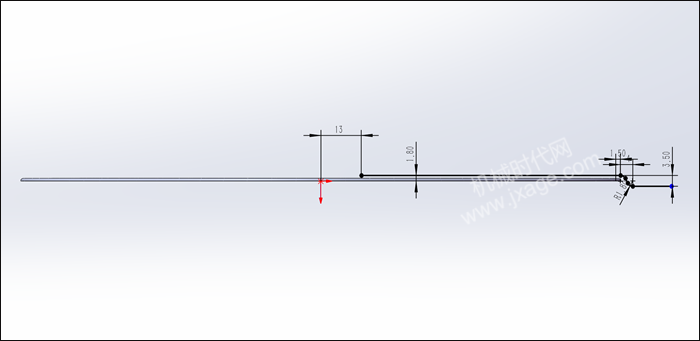

具体尺寸如下所示。

SolidWorks建模练习(117):风机网罩-图片12

SolidWorks建模练习(117):风机网罩-图片13

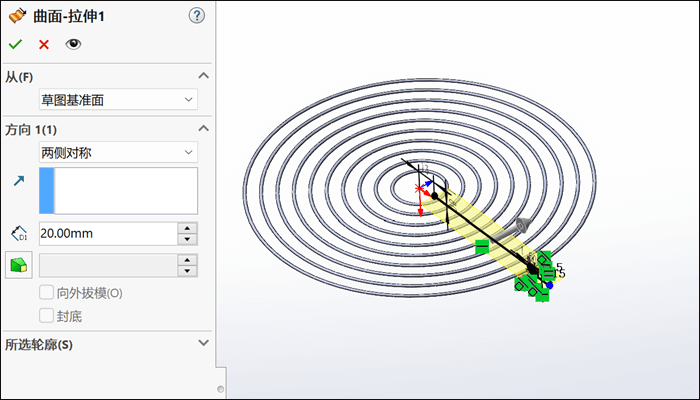

8.点击“插入”-“曲面”-“拉伸曲面”,选择上一步创建的草图,两侧对称拉伸,拉伸深度为20mm。

SolidWorks建模练习(117):风机网罩-图片14

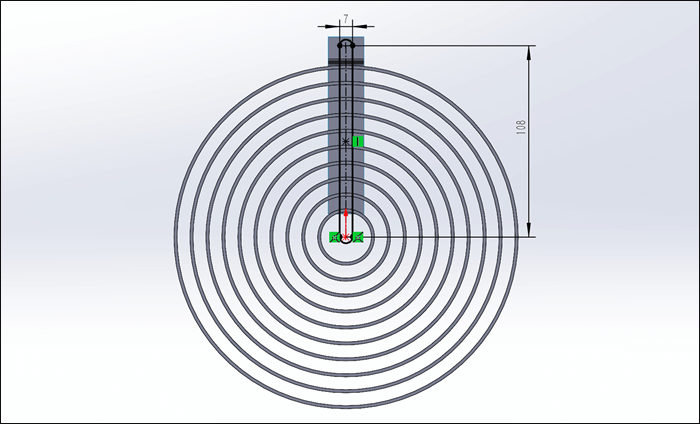

9.点击“草图绘制”,在上视基准面上绘制如下图所示的草图。

SolidWorks建模练习(117):风机网罩-图片15

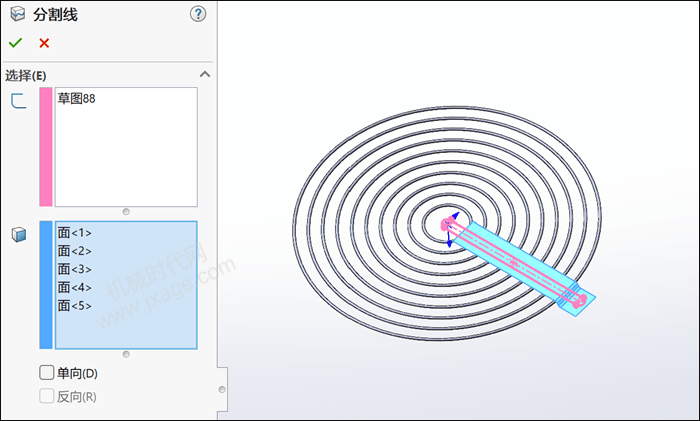

10.点击分割线,要分割的曲面选择下图所示的5个蓝色面,使用上一步创建的草图进行分割,点击勾号完成。

SolidWorks建模练习(117):风机网罩-图片16

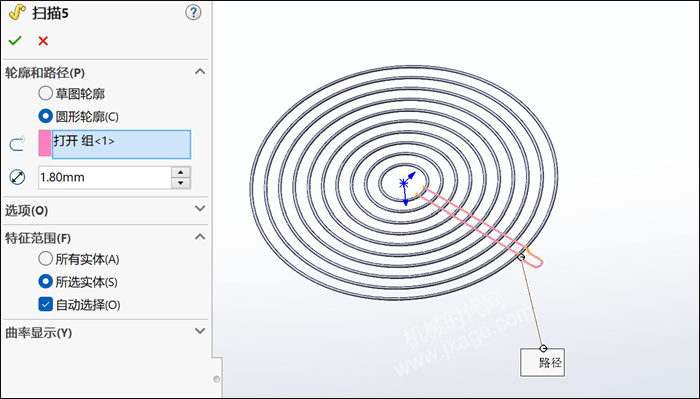

11.点击扫描,选择上一步创建的曲线作为扫描的路径,扫描的轮廓为直径1.8mm的圆,如下图所示。

SolidWorks建模练习(117):风机网罩-图片17

点击勾号完成。

SolidWorks建模练习(117):风机网罩-图片18

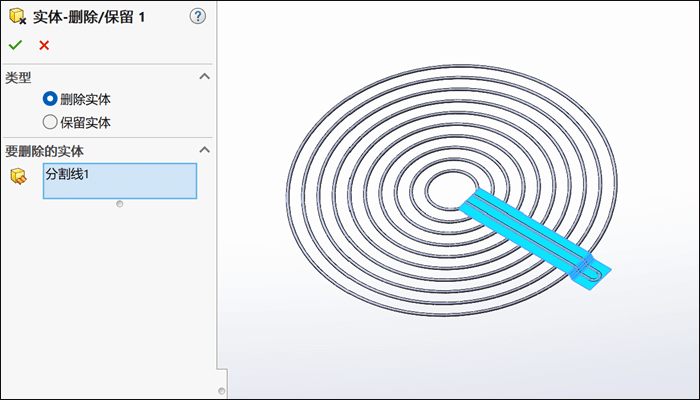

12.点击“插入”-“特征”-“删除/保留实体”,类型选择“删除实体”,将下图蓝色的曲面进行删除。

SolidWorks建模练习(117):风机网罩-图片19

13.创建基准轴。

SolidWorks建模练习(117):风机网罩-图片20

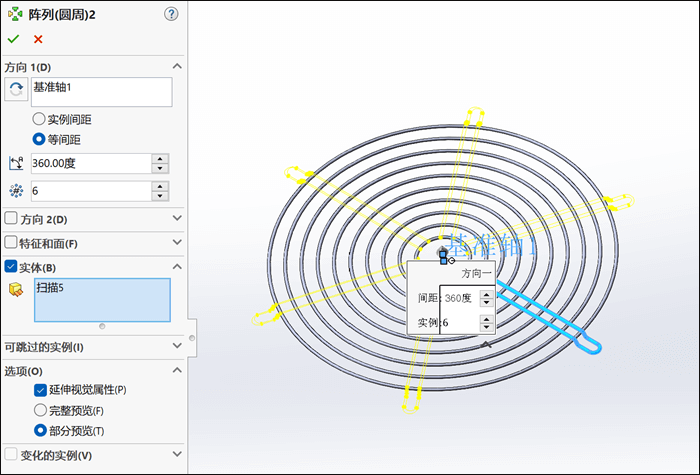

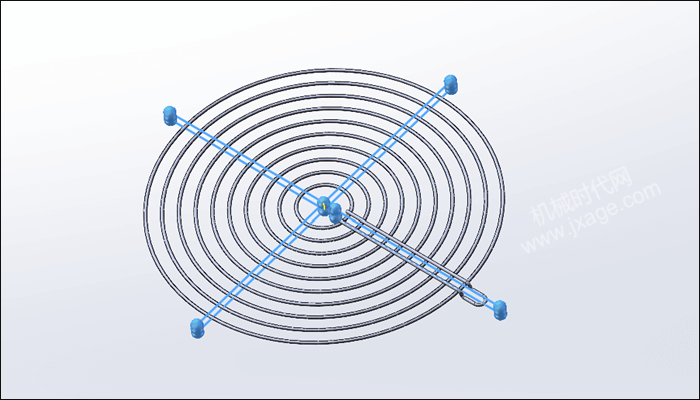

14.点击圆周阵列,以上一步创建的基准轴作为阵列参考,阵列对象选择下图所示的扫描实体,阵列数量为6,等间距分布,如下图所示。

SolidWorks建模练习(117):风机网罩-图片21

点击确定完成阵列。

SolidWorks建模练习(117):风机网罩-图片22

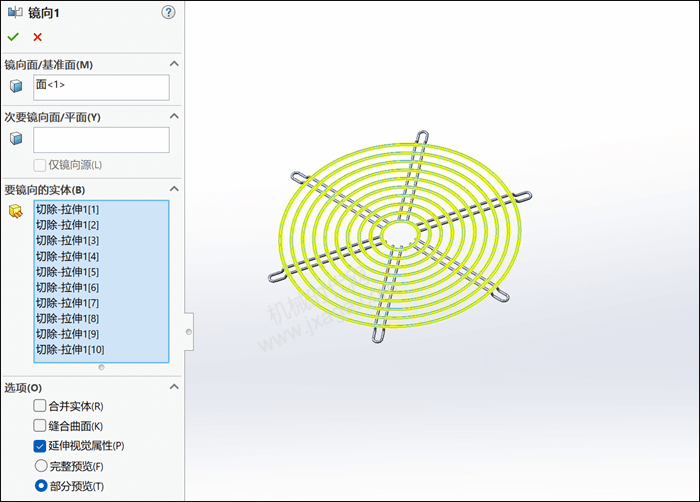

15.镜向下图所示的实体。

SolidWorks建模练习(117):风机网罩-图片23

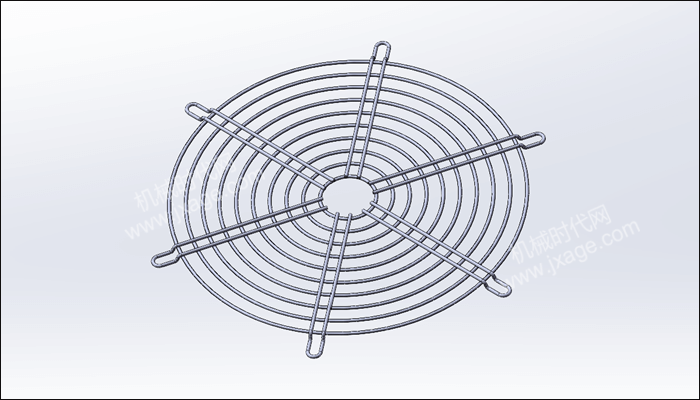

16.渲染完成。

SolidWorks建模练习(117):风机网罩-图片24
