SolidWorks建模练习（119）：连接件

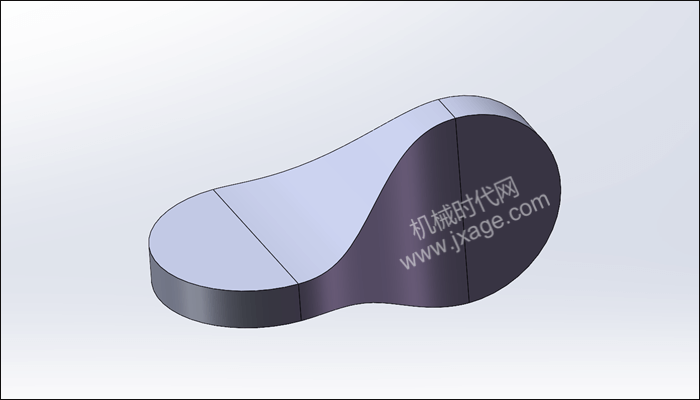

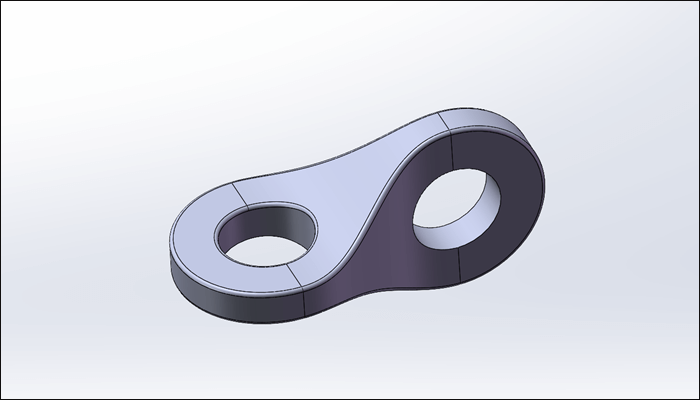

最终结果如下图所示：

文章末尾下载模型

方法：

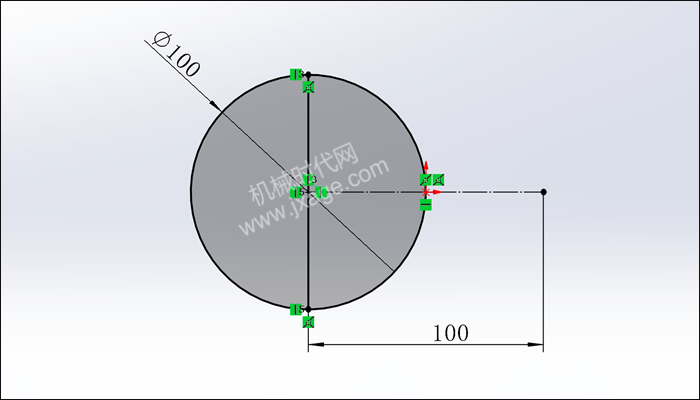

1.点击“草图绘制”，在上视基准面上绘制如下图所示的草图。

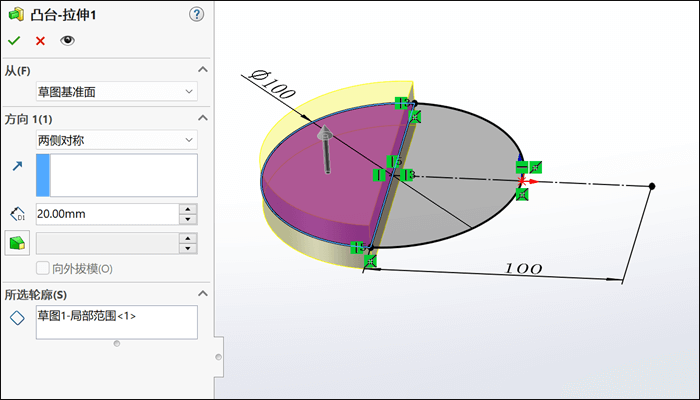

2.点击拉伸凸台/基体，选择下图所示的局部草图轮廓，两侧对称拉伸，拉伸深度为20mm，如下图所示。

点击勾号完成。

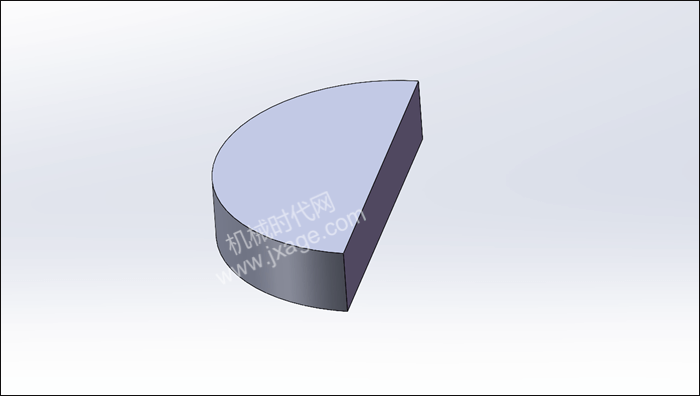

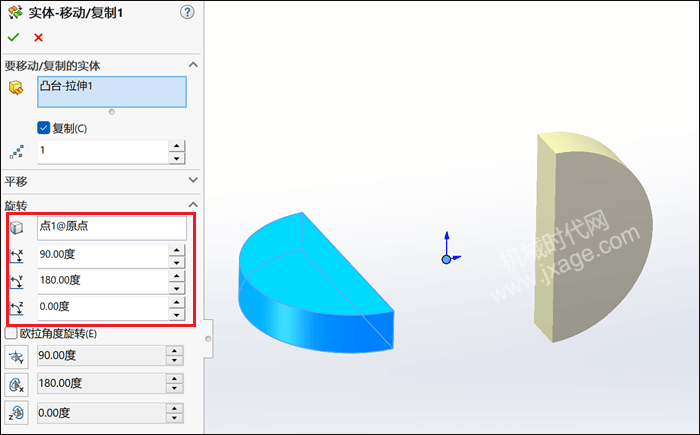

3.点击“插入”-特征”-“移动/复制”，选择下面的蓝色曲面，按照下图进行设置进行旋转，勾选“复制”选项，设置复制数量为1，点击勾号完成。

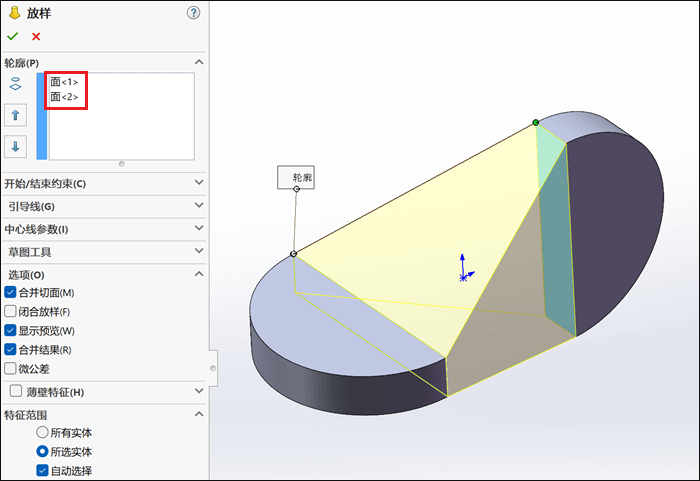

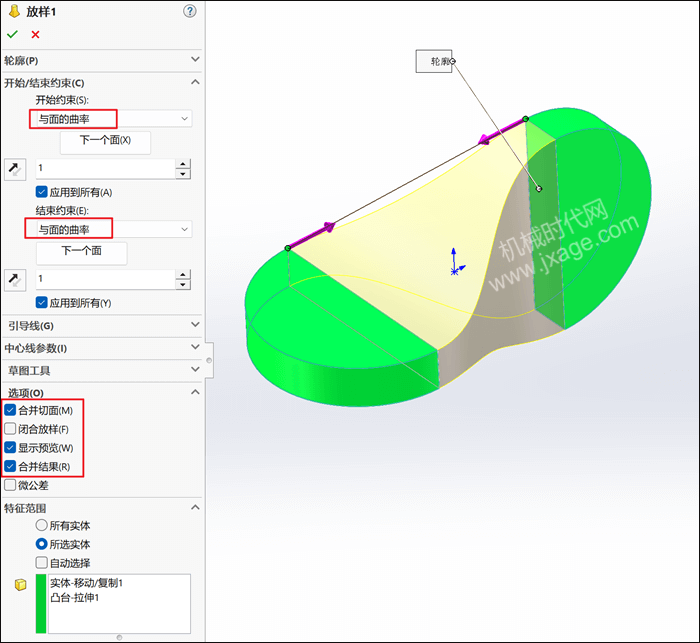

4.点击“放样凸台/基体”，选择下图所示的2个端面作为轮廓。

开始/结束约束如下图所示，均设置为“与面的曲率”，其他设置如下所示。

点击勾号完成。

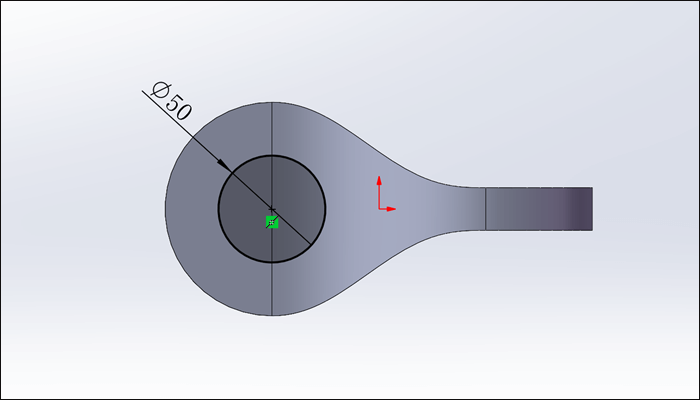

5.点击草图绘制，在上视基准面上绘制如下图所示的草图。

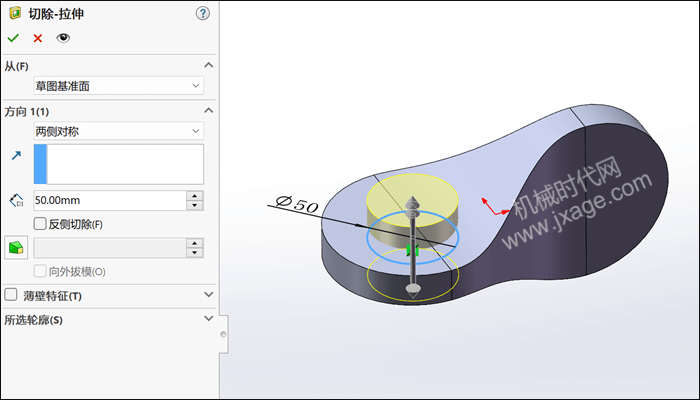

6.点击拉伸切除，选择上一步创建的草图作为拉伸截面，设置两侧对称拉伸，拉伸深度50mm，如下图所示。

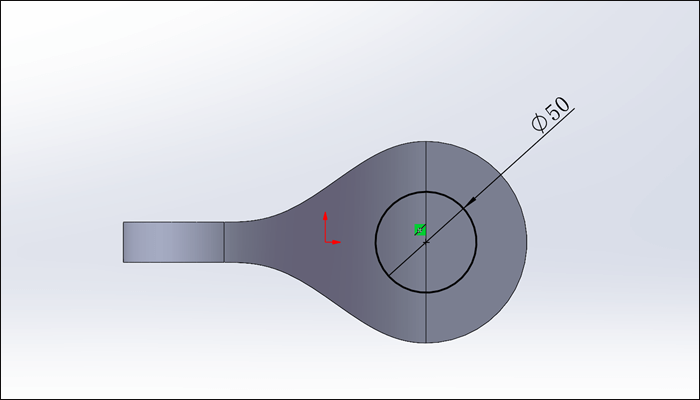

7.点击草图绘制，在前视基准面上绘制如下图所示的草图。

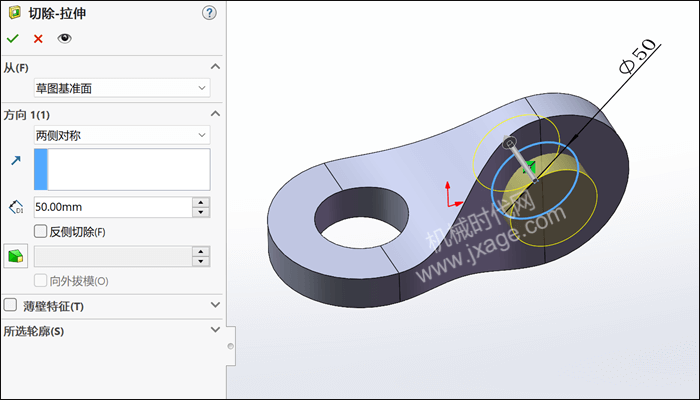

8.点击拉伸切除，选择上一步创建的草图作为拉伸截面，设置两侧对称拉伸，拉伸深度50mm，如下图所示。

9.倒圆角。

完成。

10.完成渲染。
