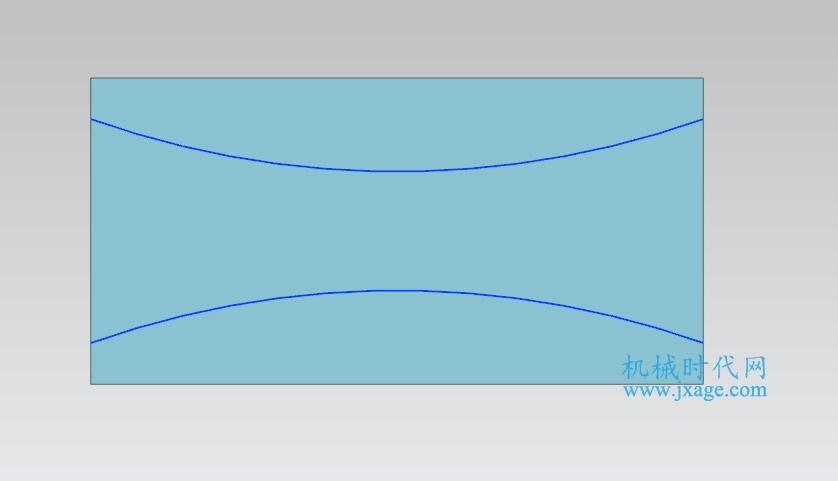

下图的长方体上绘制了两条曲线,我们想要实现这样的效果:槽的所有阵列成员的两端都与下图的两条曲线相切。
方法:

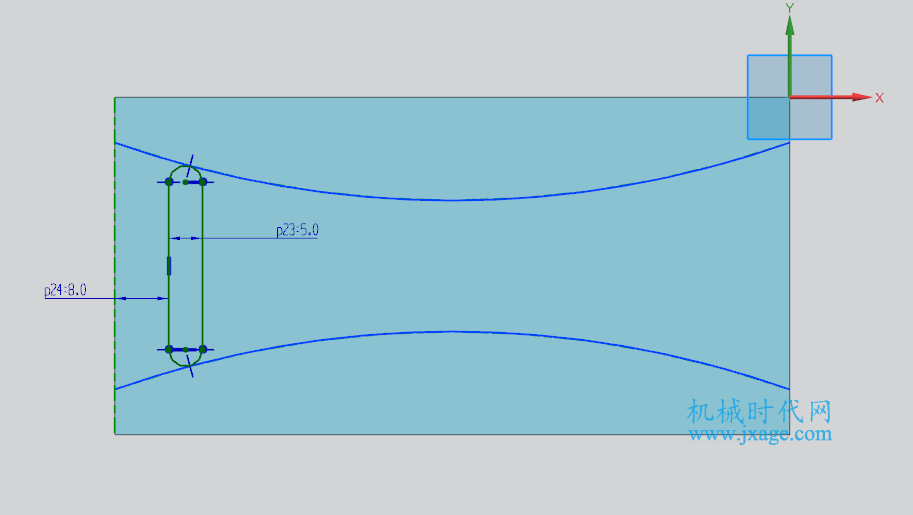

1.首先我们创建如下图所示的槽。槽的草绘如下图所示,注意槽的上下两端与曲线相切,如下图所示。

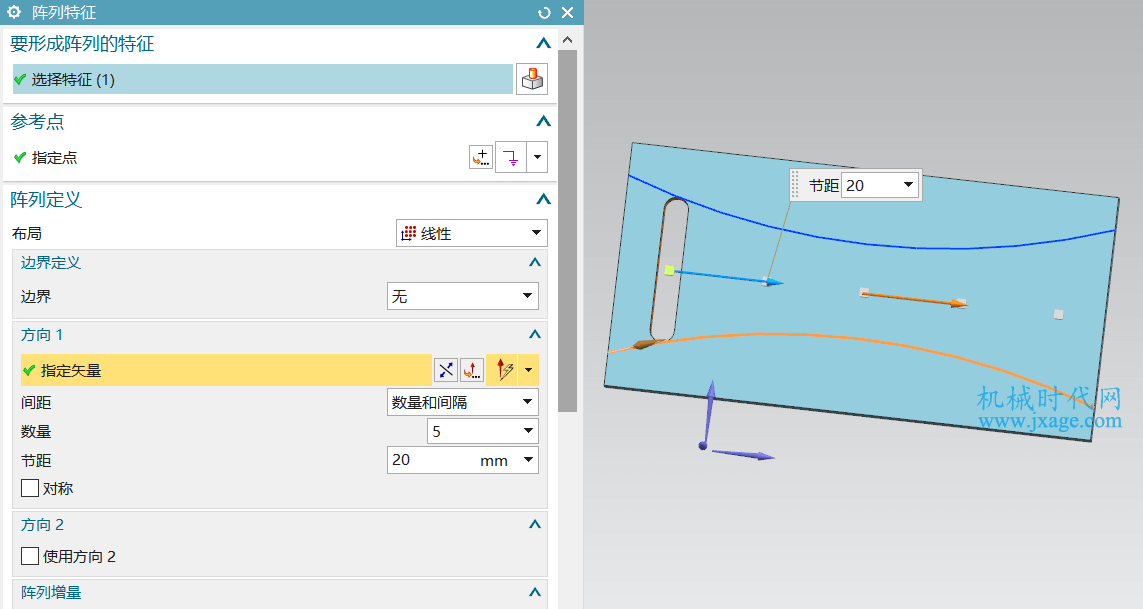

2.完成槽的创建之后,点击【阵列特征】命令,布局选择“线性”,按照下图对阵列成员的间距和数量进行设置。

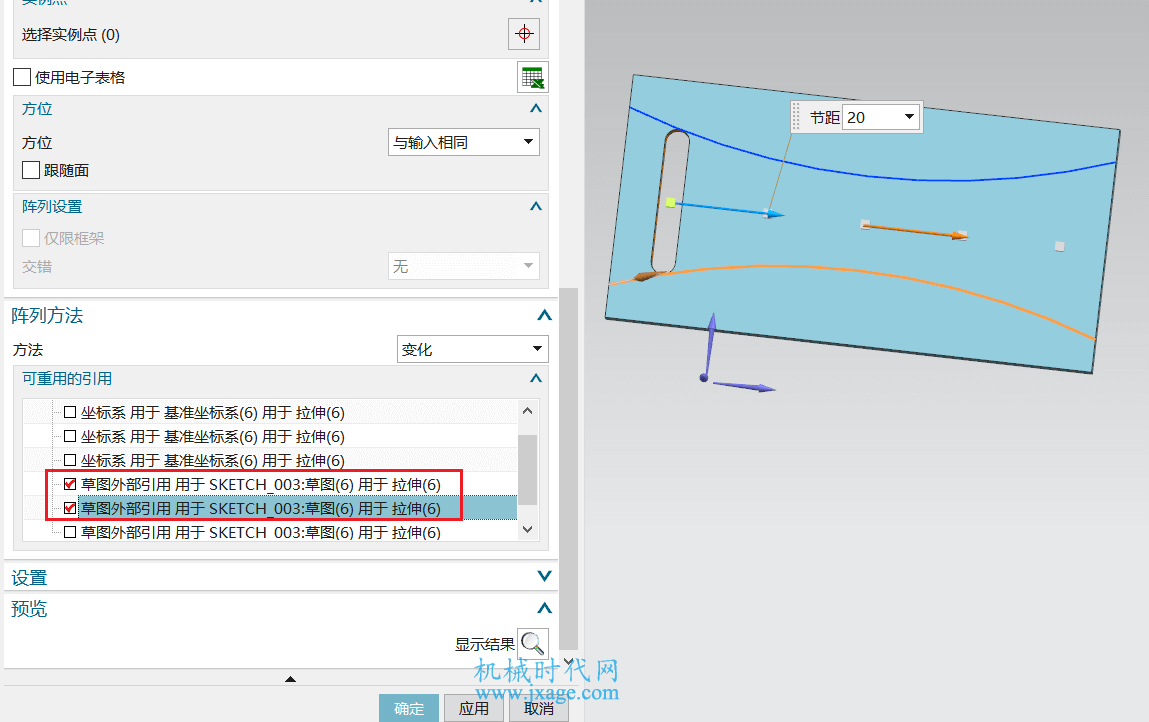

在“可重用的引用”中勾选下面的两条曲线,即长方体上方的两条曲线。注意当我们勾选相应的曲线时,其将会加亮显示,便于我们确认是否选择了正确的曲线。
点击确定,可以得到如下图所示的阵列结果。
