NX建模(23):NX阵列特征之沿线阵列

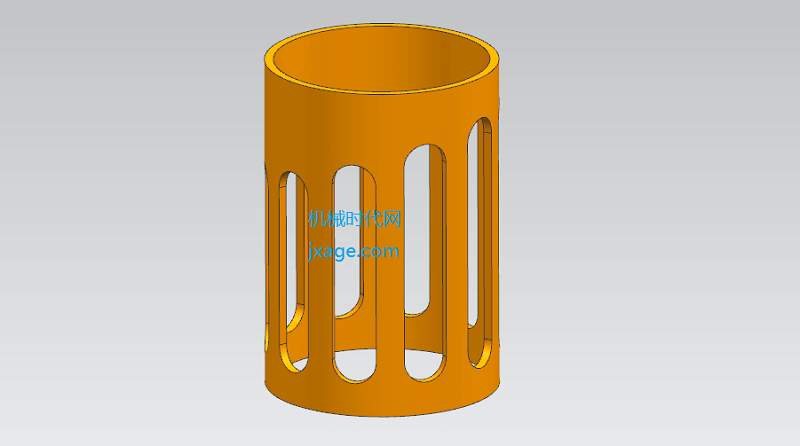

下面简单介绍NX的沿线阵列,以下图为例。

方法:

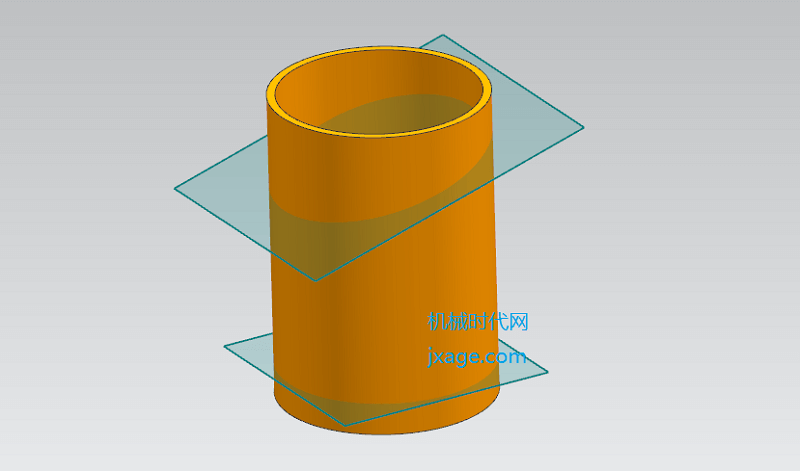

1.首先我们通过拉伸特征创建如下图所示的空心圆柱和两个基准平面,这两个基准平面我们后面会用到。

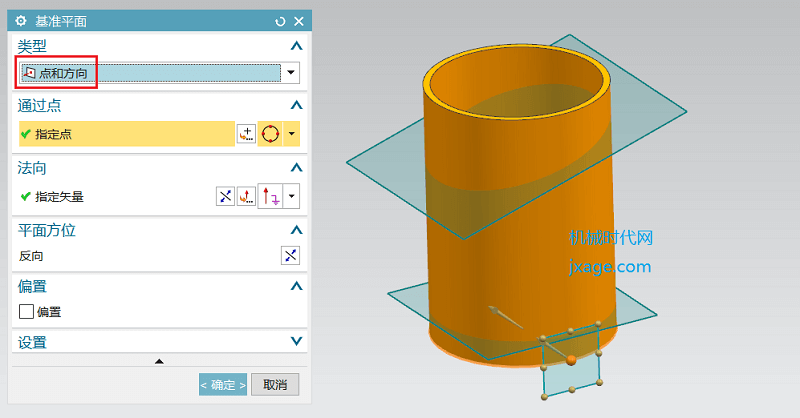

2.再次创建一个基准平面,通过点和方向创建如下图所示的基准平面。

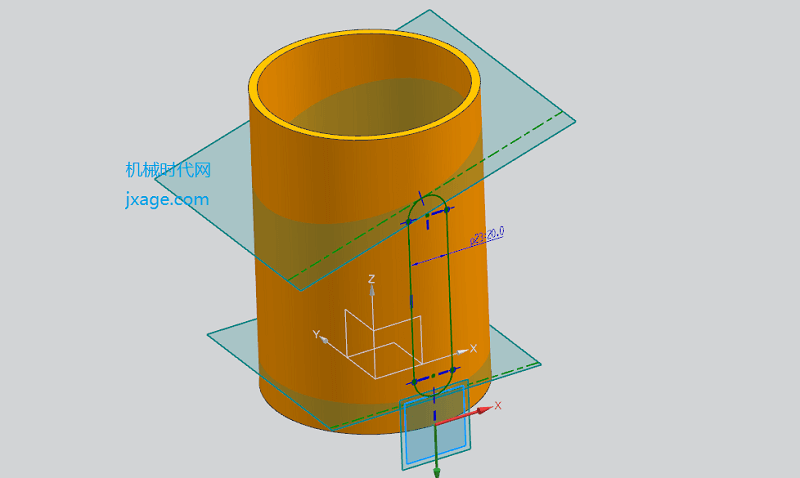

3.点击拉伸,在上一步创建的基准平面上绘制如下图所示的草绘。

点击约束命令将草绘曲线与步骤1创建的两个基准平面进行相切约束,如下图所示。

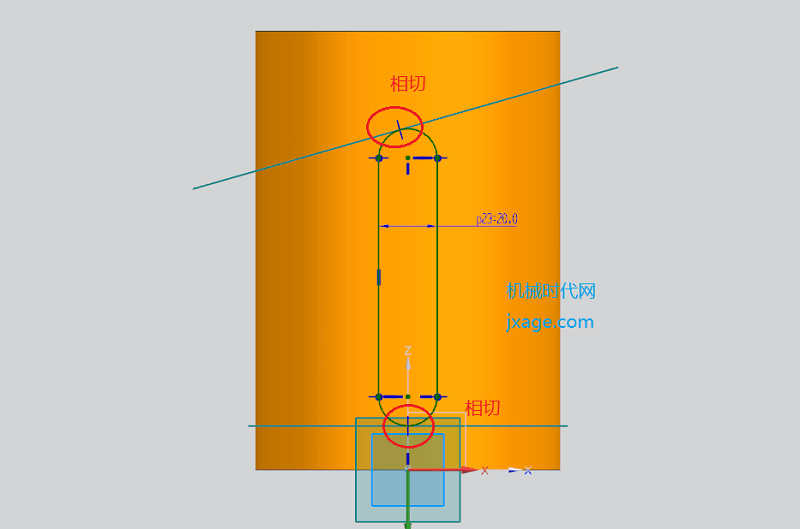

如下图所示,草绘曲线与两个基准平面相切。

通过布尔运算在空心圆柱上进行切除。

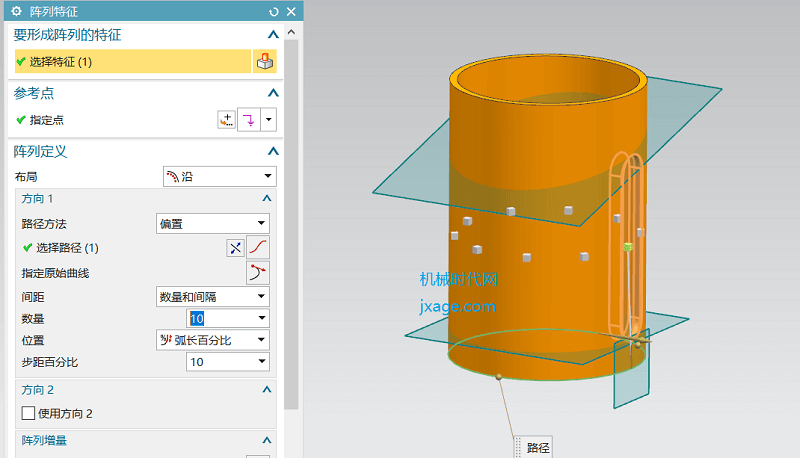

4.对上一步创建的拉伸特征进行阵列。点击阵列特征命令,布局选择“沿”,路径选择为空心圆柱的下边缘,如下图所示。阵列数量为10个。

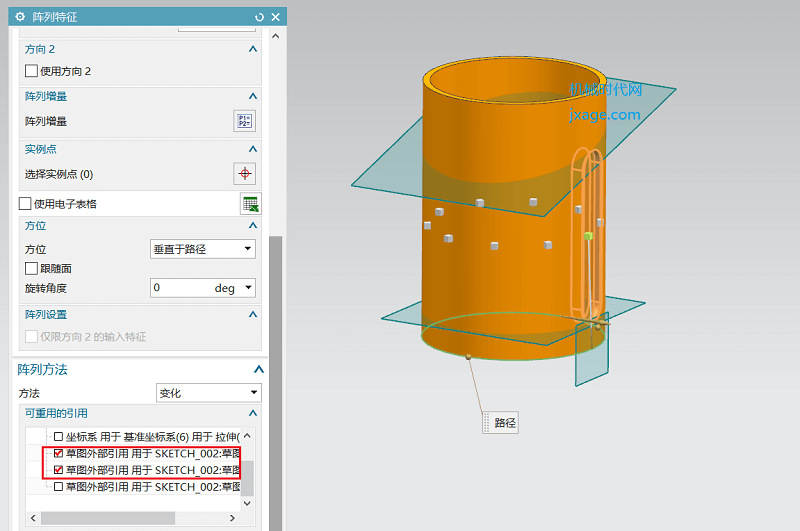

在可重用的引用中勾选如下图所示的两个基准平面。

5.阵列完成。
