SolidWorks建模练习(20):盆

最终结果如下图所示。

文章末尾下载模型

方法:

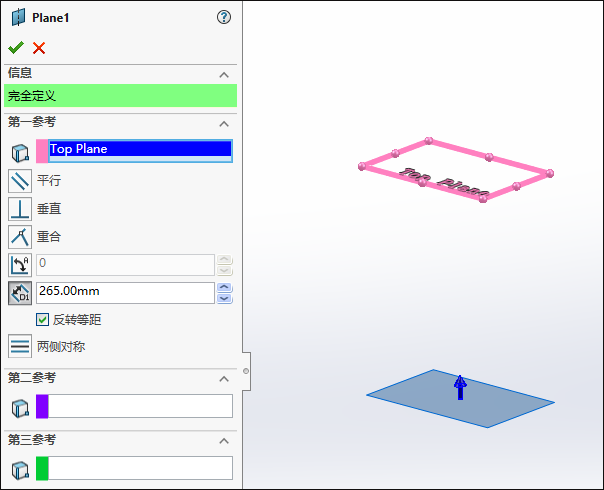

1.新建基准平面1。

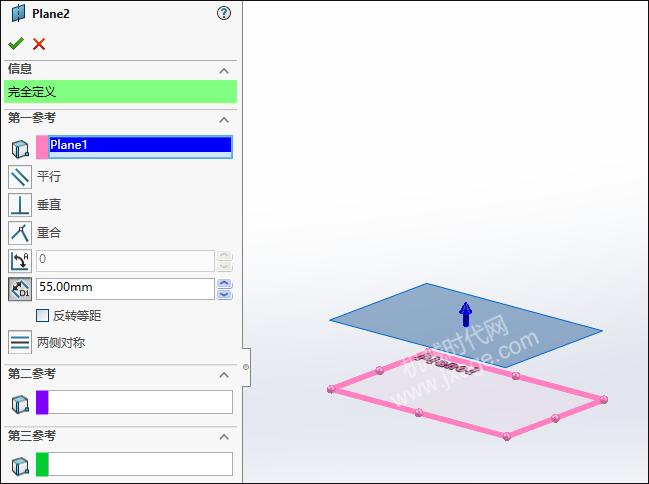

2.新建基准平面2。

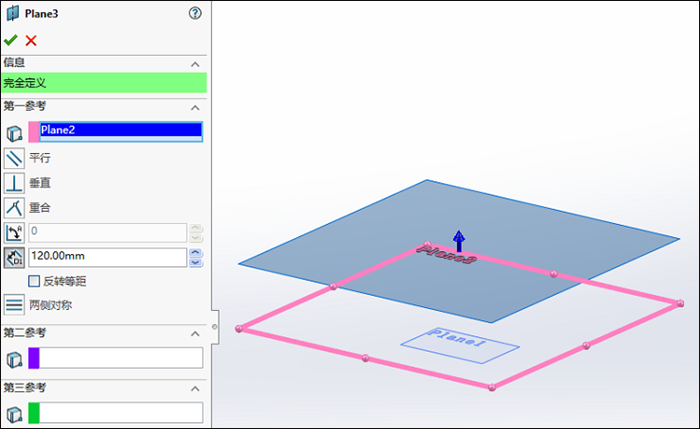

3.新建基准平面3。

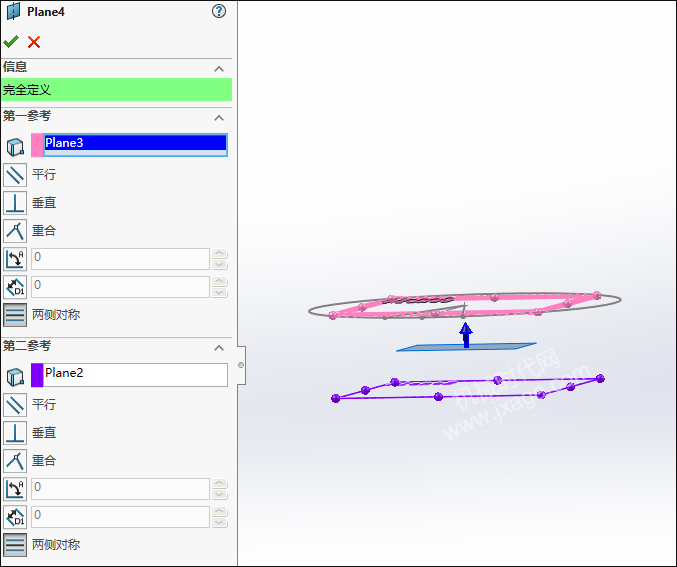

4.新建基准平面4。

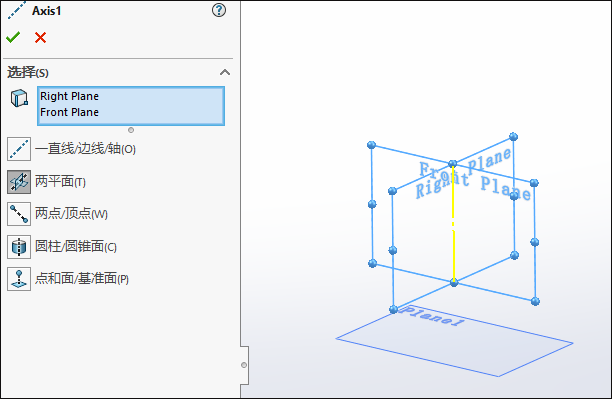

5.创建基准轴1。

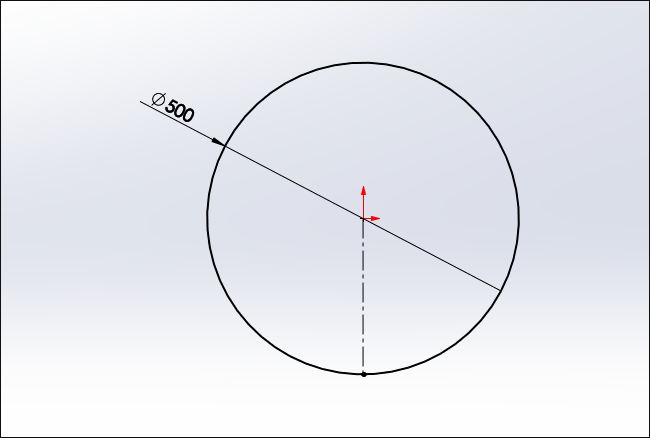

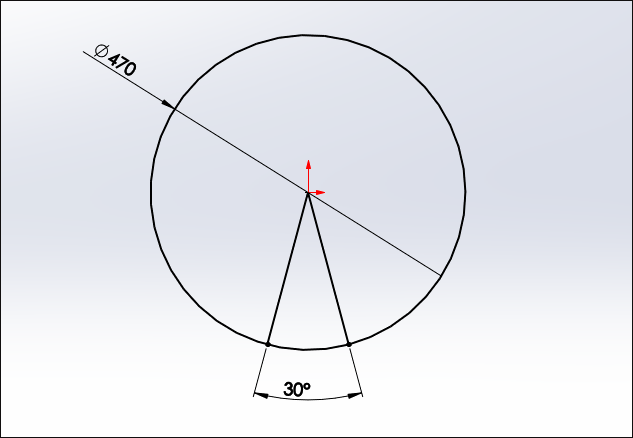

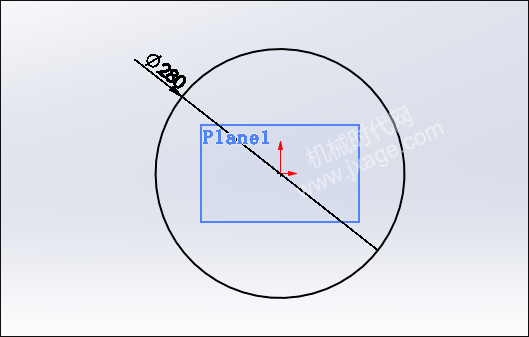

6.在基准平面1绘制如下图所示的草图1。

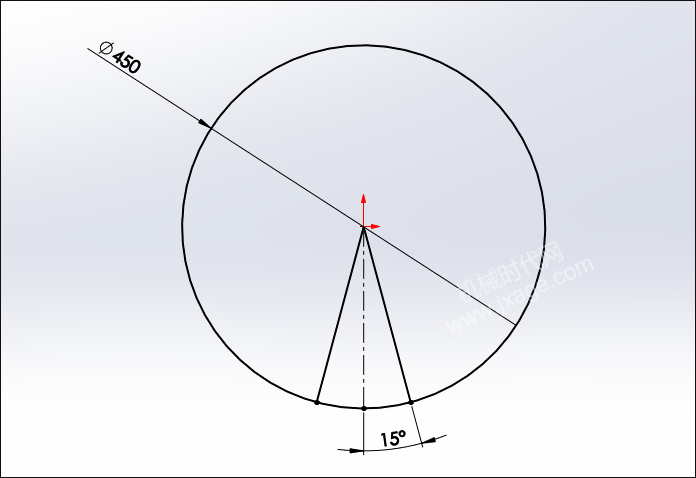

7.在基准平面2绘制如下图所示的草图2。

8.在基准平面3绘制如下图所示的草图3。

9.在基准平面4绘制如下图所示的草图4。

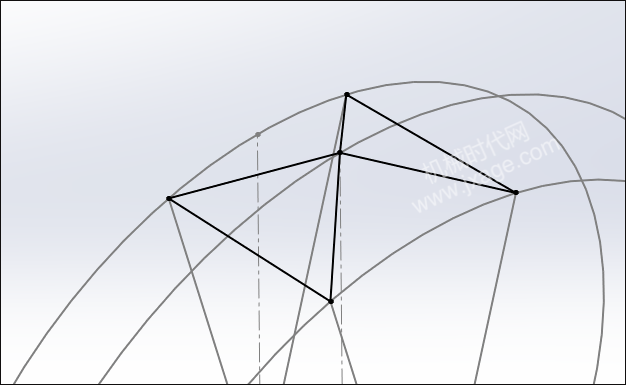

10.创建如下图所示的3D草图。

11.在基准平面3绘制如下图所示的草图5。

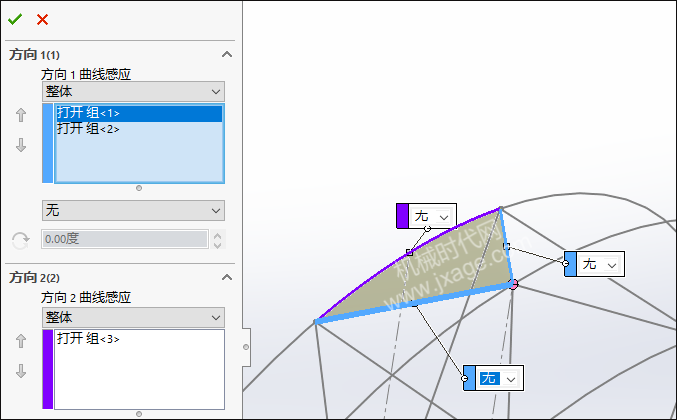

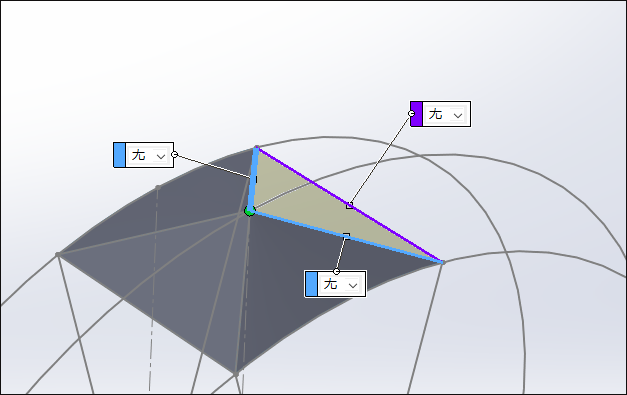

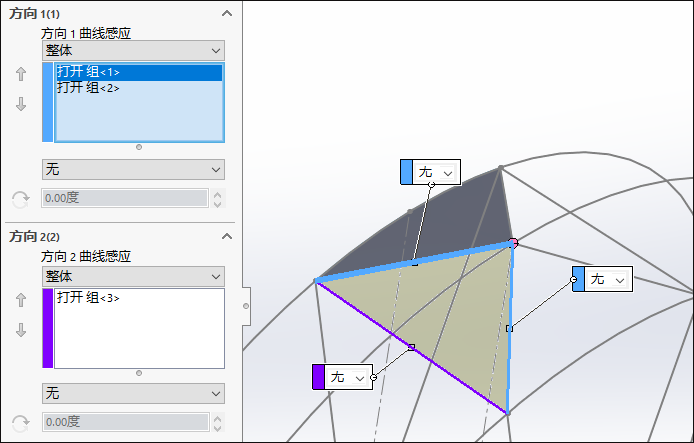

12.点击“插入”-“曲面”-“边界曲面”,选择下图两条蓝色的边作为方向1的曲线,紫色的边作为方向2的曲线。

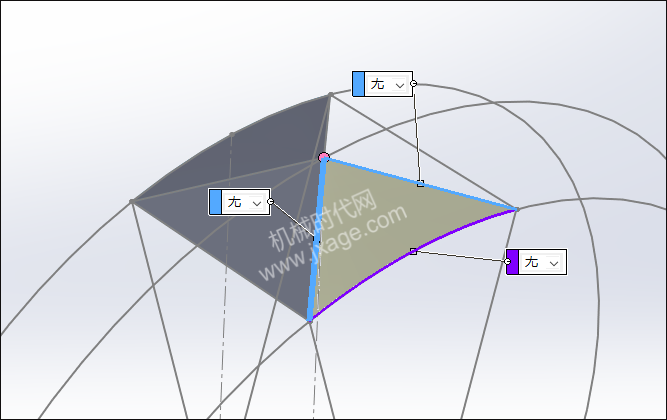

13.点击“插入”-“曲面”-“边界曲面”,选择下图两条蓝色的边作为方向1的曲线,紫色的边作为方向2的曲线。

14.点击“插入”-“曲面”-“边界曲面”,选择下图两条蓝色的边作为方向1的曲线,紫色的边作为方向2的曲线。

15.点击“插入”-“曲面”-“边界曲面”,选择下图两条蓝色的边作为方向1的曲线,紫色的边作为方向2的曲线。

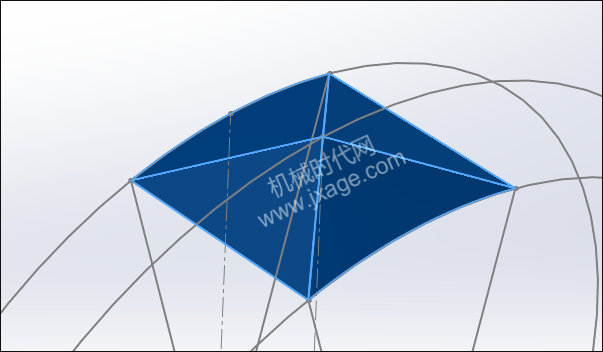

16.点击“插入”-“曲面”-“缝合曲面”,将四个边界曲面进行合并。

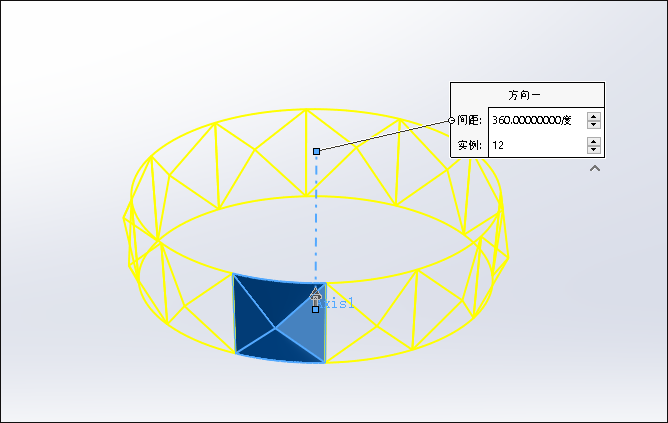

17.将上一步的曲面进行圆周阵列,阵列数量12个。

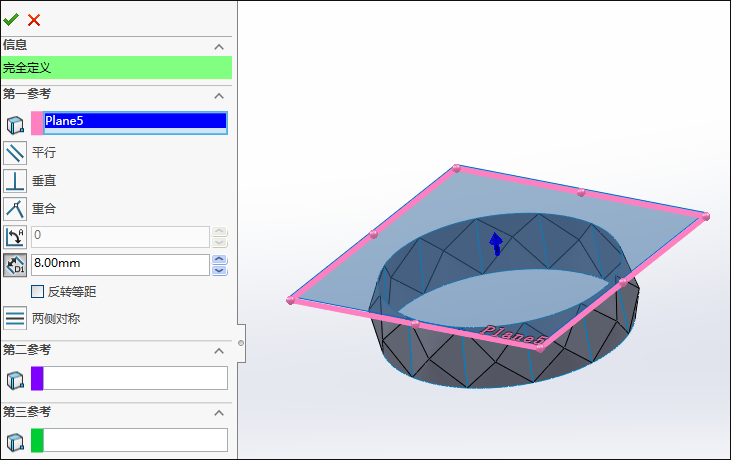

18.创建基准平面5。

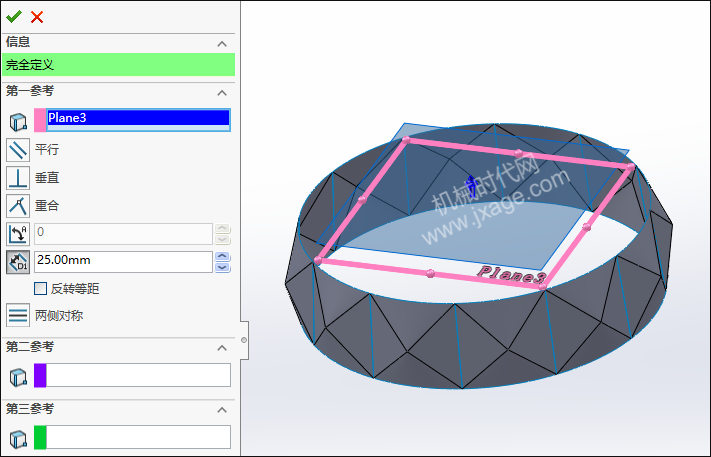

19.创建基准平面6。

20.在基准平面6创建草图8。

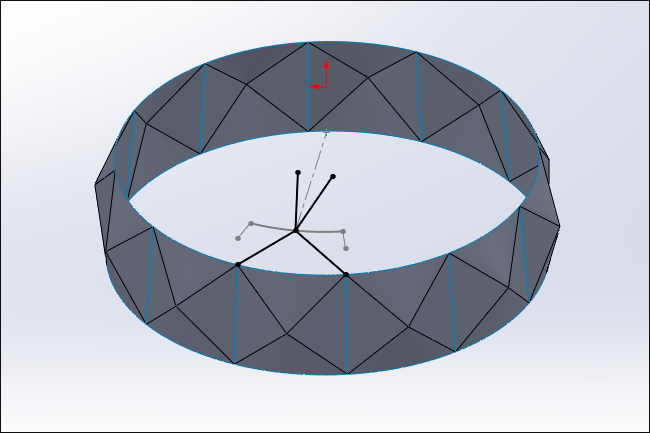

21.创建如下图所示的3D草图。

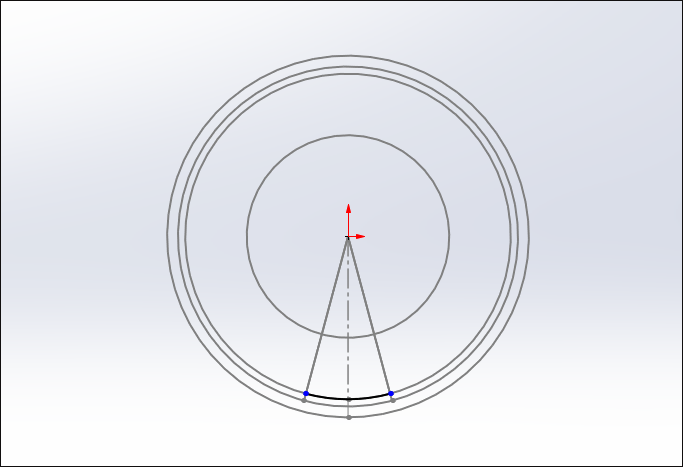

22.在基准平面3创建草图9。

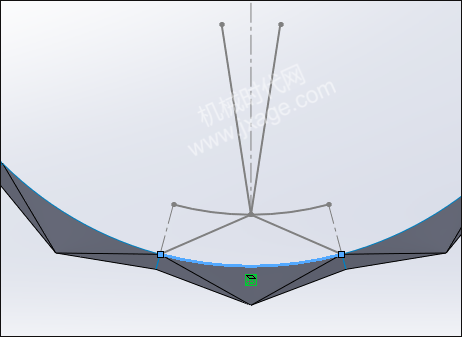

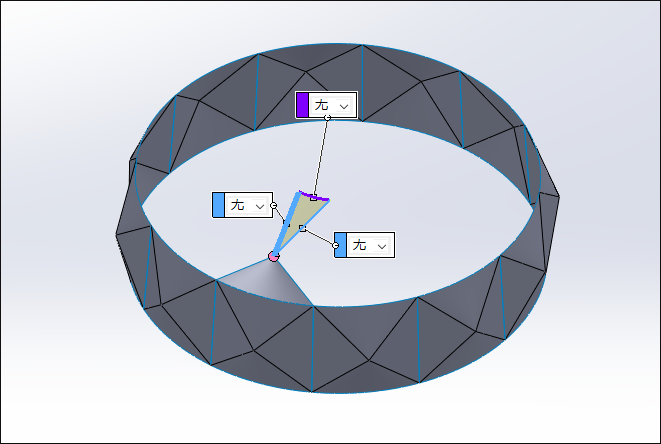

23.点击“插入”-“曲面”-“边界曲面”,选择下图两条蓝色的边作为方向1的曲线,紫色的边作为方向2的曲线。

24.在基准平面5创建草图7。

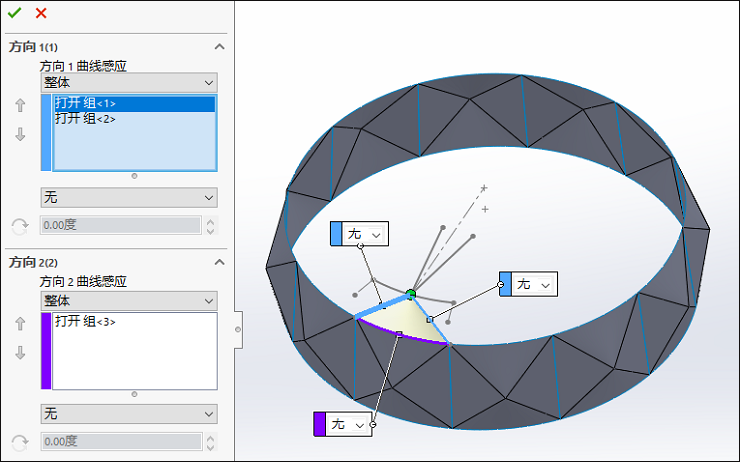

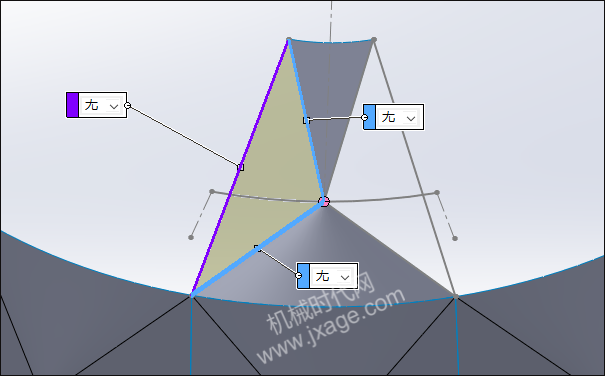

25.点击“插入”-“曲面”-“边界曲面”,选择下图两条蓝色的边作为方向1的曲线,紫色的边作为方向2的曲线。

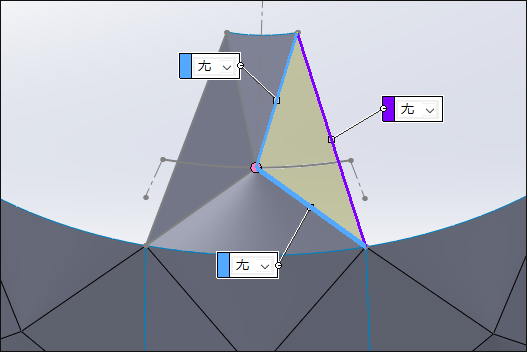

26.点击“插入”-“曲面”-“边界曲面”,选择下图两条蓝色的边作为方向1的曲线,紫色的边作为方向2的曲线。

27.点击“插入”-“曲面”-“边界曲面”,选择下图两条蓝色的边作为方向1的曲线,紫色的边作为方向2的曲线。

28.点击“插入”-“曲面”-“缝合曲面”,将4个边界曲面进行缝补。

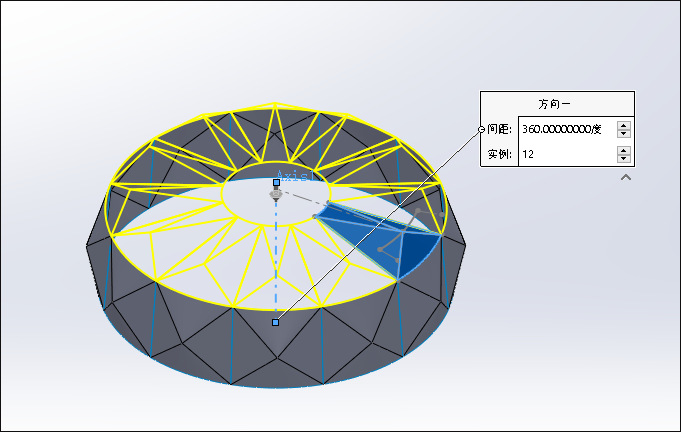

29.圆周阵列。

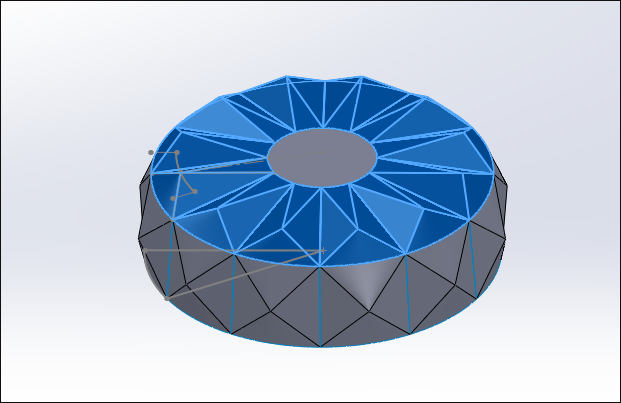

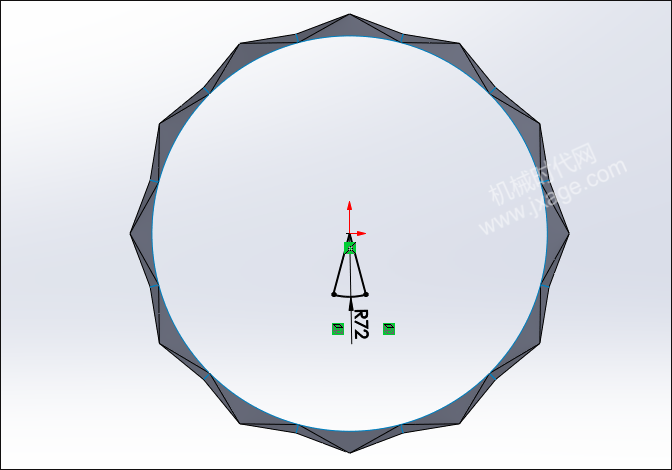

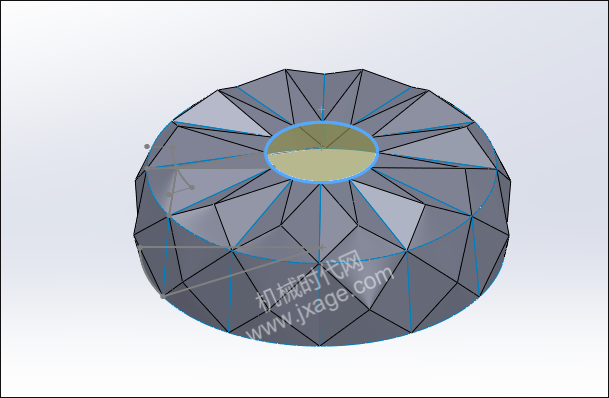

30.点击“插入”-“曲面”-“平面区域”,创建如下图所示的面。

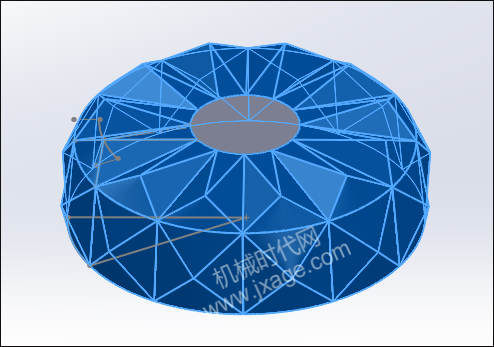

31.点击“插入”-“曲面”-“缝合曲面”,将曲面进行缝补。

32.点击“插入”-“曲面”-“缝合曲面”,将曲面进行缝补。

33.点击“插入”-“曲面”-“缝合曲面”,将曲面进行缝补。

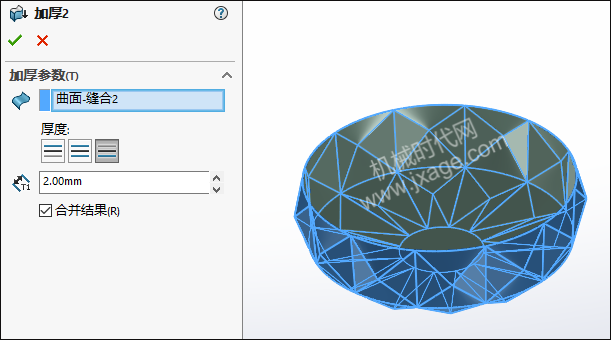

34.点击“插入”-“凸台/基体”-“加厚”,将曲面进行加厚。

35.完成。
