SolidWorks如何创建波形弹簧?

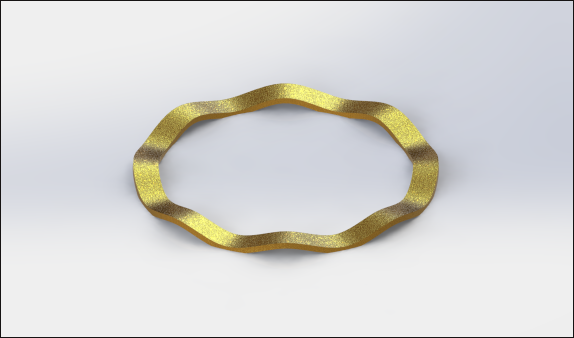

最终结果如下图所示。

文章末尾下载模型

方法:

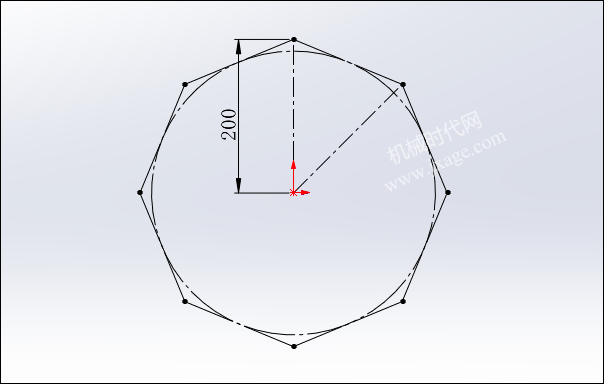

1.首先我们在上视基准面上绘制如下图所示的草图。

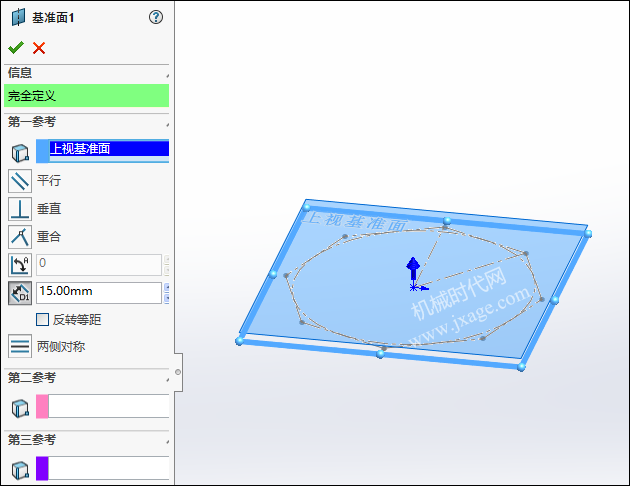

2.点击“参考几何体”-“基准面”,以上视基准面为第一参考,偏移15mm,创建基准面1,如下图所示。

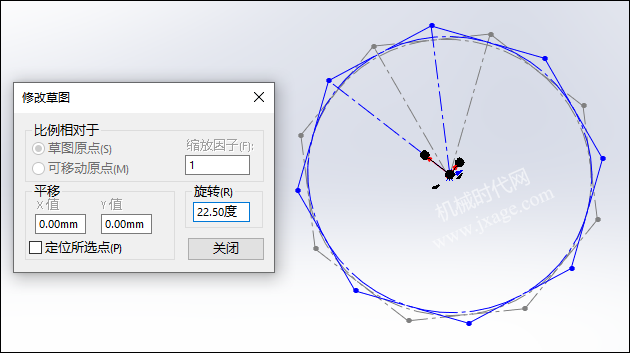

3.选择步骤1创建的草图和基准面1,点击“插入>派生草图”,弹出如下图所示的窗口,将草图旋转22.5度,如下图所示,完成派生草图的创建。

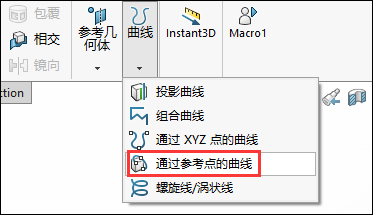

4.点击“曲线”-“通过参考点的曲线”,如下图所示。

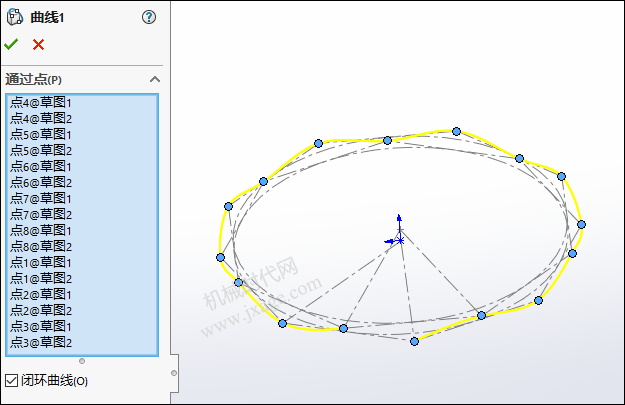

依次选择下图所示的蓝色点,勾选“闭环曲线”选项,完成曲线的创建。

5.点击草图按钮,在前视基准面上绘制一条直线,如下图所示。

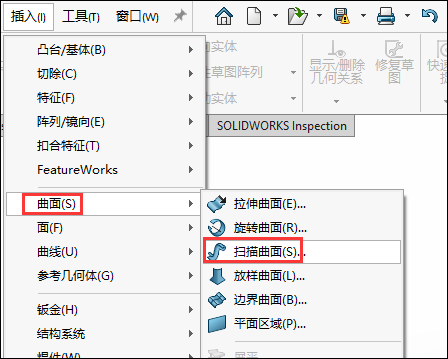

6.点击“插入”-“曲面”-“扫描曲面”,如下图所示。

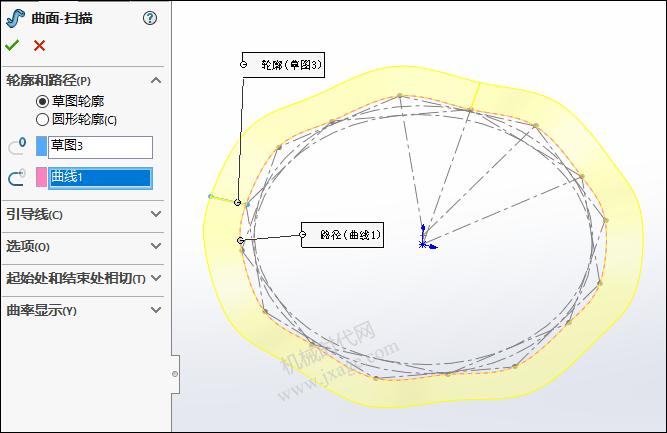

选择步骤4创建的曲线作为扫描的路径,选择步骤5创建的直线作为扫描的轮廓,如下图所示。

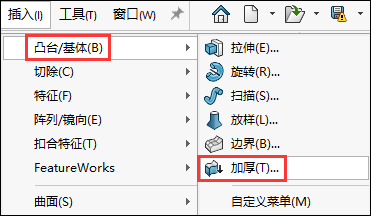

7.点击“插入”-“凸台/基体”-“加厚”,如下图所示。

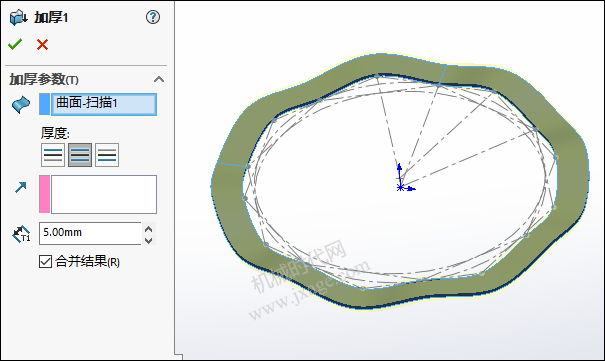

选择上一步创建的扫描曲面,设置厚度值为5mm,如下图所示。

完成。
