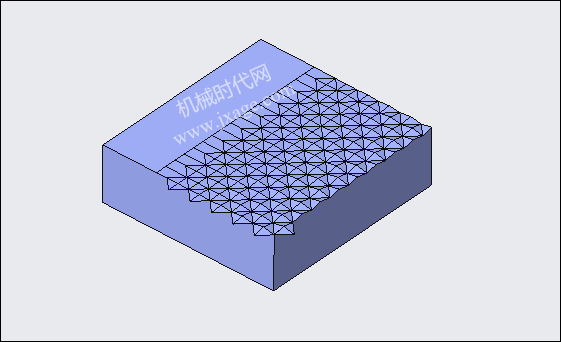

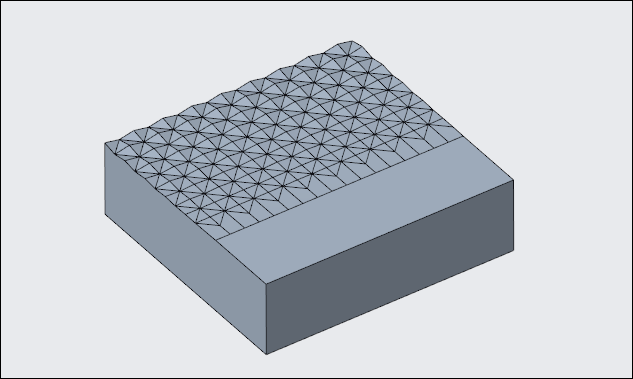

最终结果如下图所示。
文章末尾下载模型
方法：

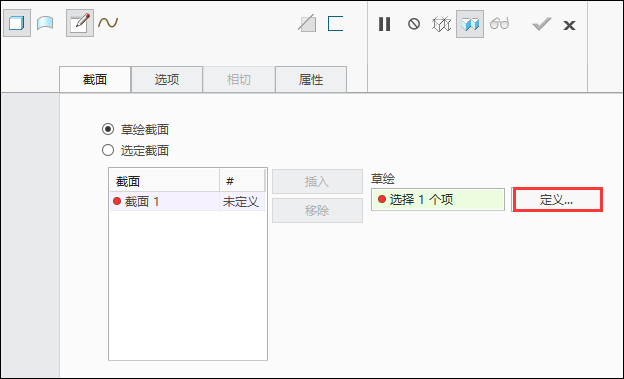

1.点击混合按钮，选择控制面板上的“截面”选项卡，点击“定义”按钮，创建混合的第一个截面。

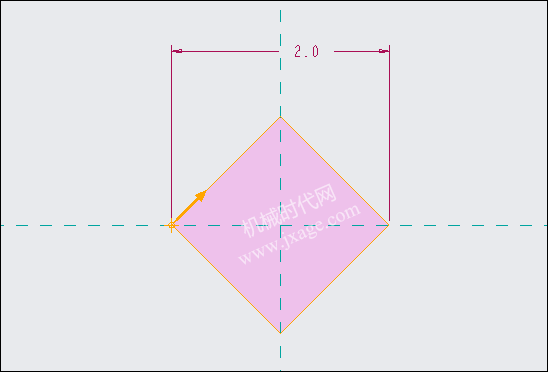

绘制如下图所示的草图作为截面1，点击勾号完成。

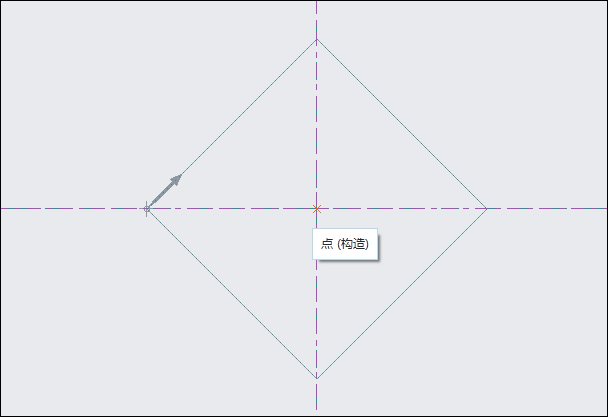

点击控制面板上的“插入”，再次创建第二个截面，草绘为一个构造点，如下图所示。

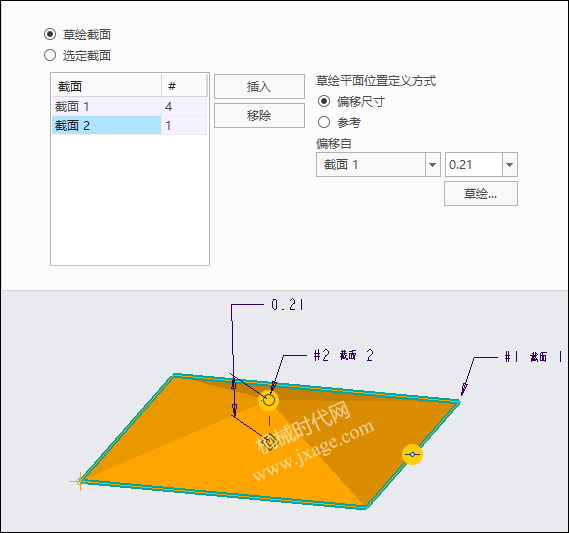

勾选“偏移尺寸”，设置偏移值为0.21，如下图所示。

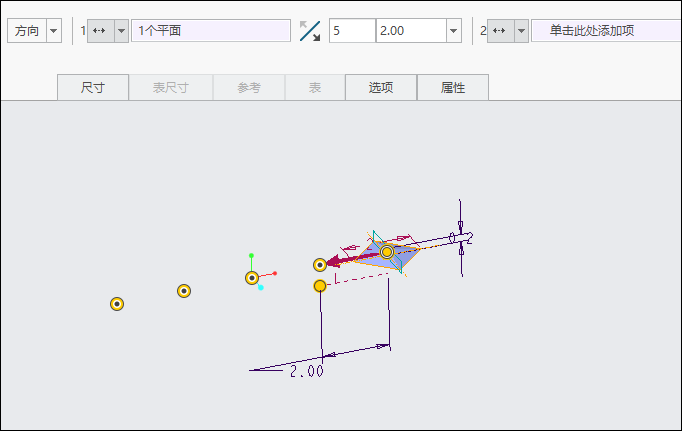

2.点击阵列，类型选择“方向”，以RIGHT基准平面为参考，阵列数量为5，间距为2，如下图所示。

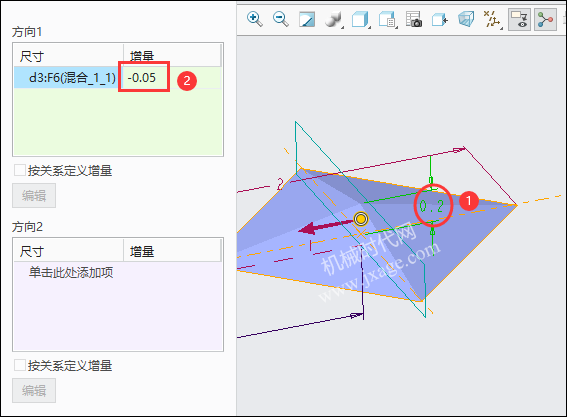

点击阵列控制面板上的“尺寸”选项卡，选择下图红色圆圈中的尺寸，设置增量为-0.05，这样可以保证不同的阵列成员具有不同的高度。

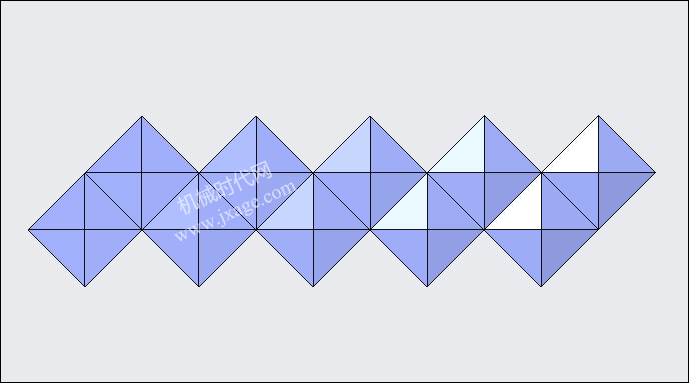

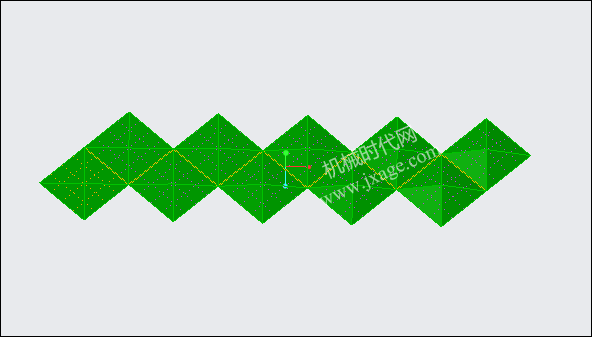

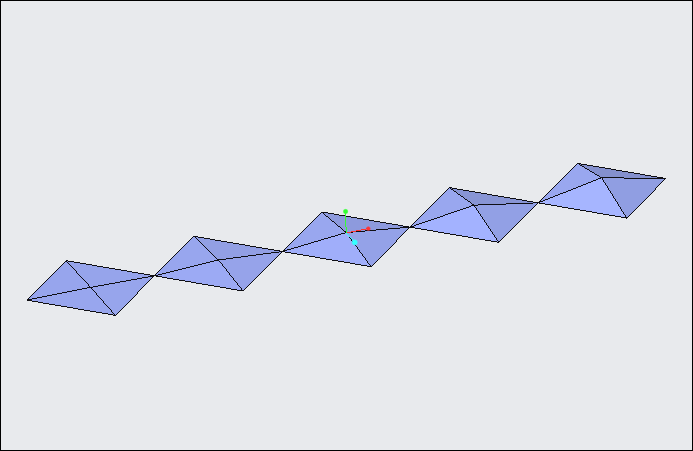

阵列完成，我们可以看到几个阵列实例具有不同的高度。
3.选择整个阵列特征，依次点击“复制”-“选择性粘贴”，勾选“对副本应用移动/旋转变换”选项，如下图所示。
以FRONT平面为参考，创建一个偏移值为1的移动1。

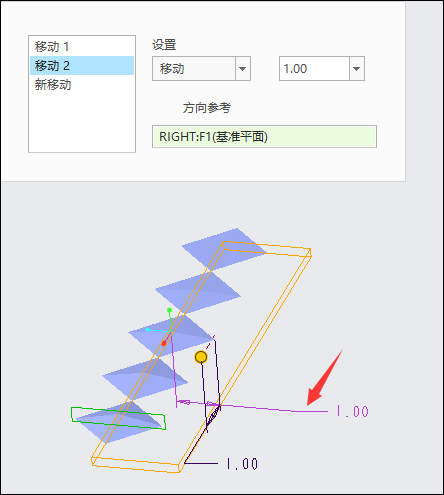

以RIGHT平面为参考，创建一个偏移值为1的移动2。
完成后如下图所示。
4.将阵列特征和已移动副本1特征进行分组，如下图所示。

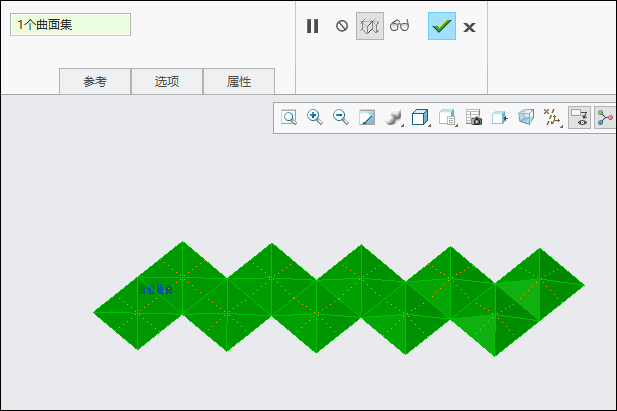

5.将所有曲面仅合并。
6.选择所有曲面，然后依次按Ctrl+C和Ctrl+V对合并曲面进行复制。

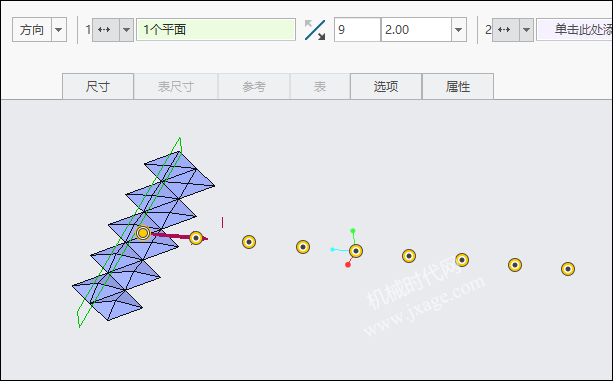

7.再次进行方向阵列，以FRONT平面为方向参考，阵列数量为9，间距值为2，如下图所示。

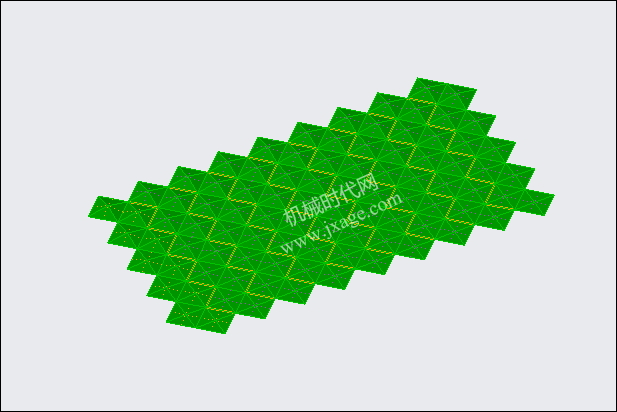

阵列完成。
8.将所有曲面进行合并，如下图所示。

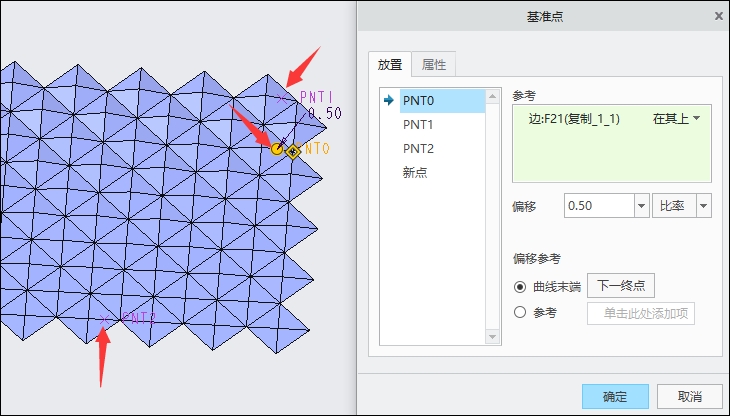

9.创建如下图所示的3个基准点，这三个基准点均在对应边的终点处。

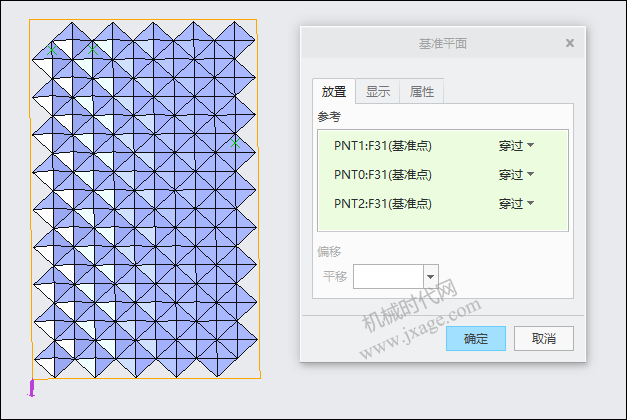

10.过这三个基准点，创建一个基准平面DTM1。
11.点击填充，在上一步创建的基准平面上绘制如下图所示的草图。
12.选择下面的边线，依次按住Ctrl+C和Ctrl+V进行复制。

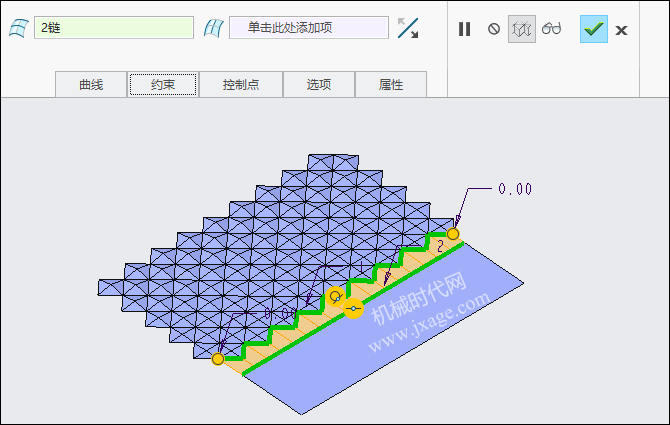

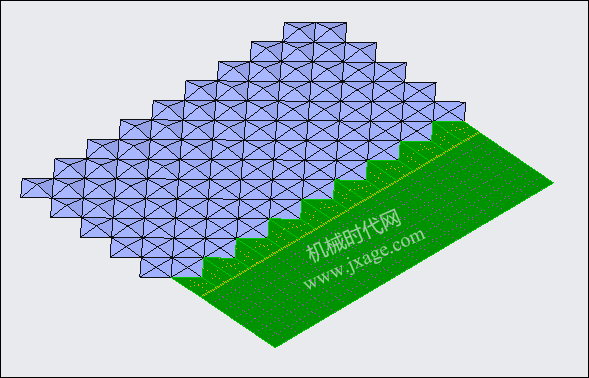

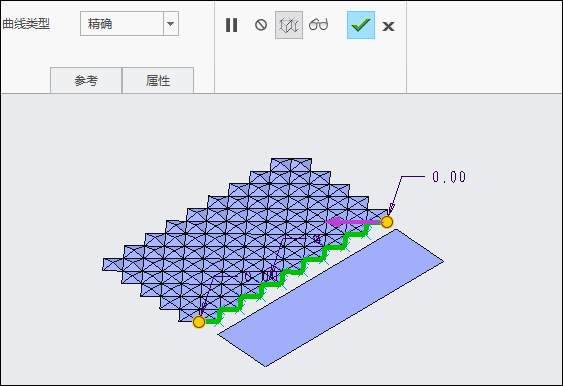

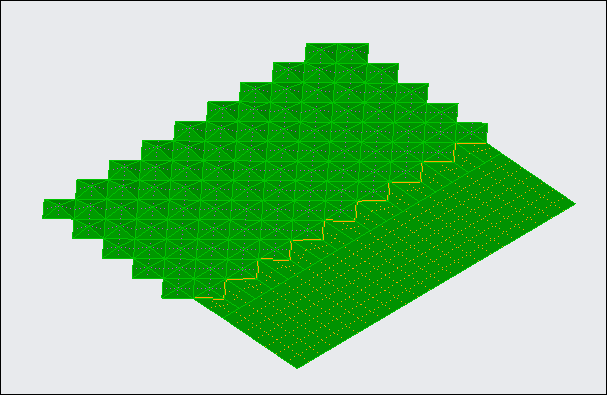

13.点击“边界混合”，创建出如下图所示的混合曲面。

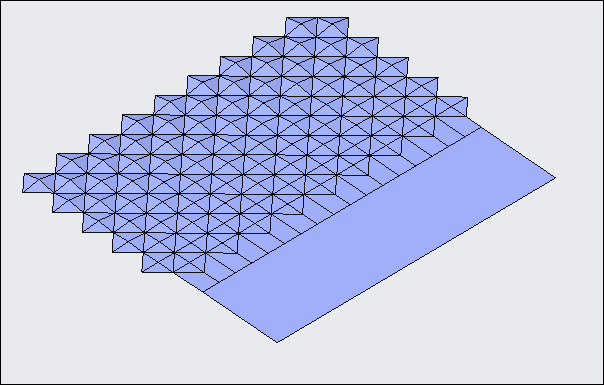

完成。
14.合并下面的曲面。
15.再次合并曲面。
16.点击拉伸，在TOP基准面上绘制如下图所示的草图。
两侧对称拉伸，点击勾号完成。

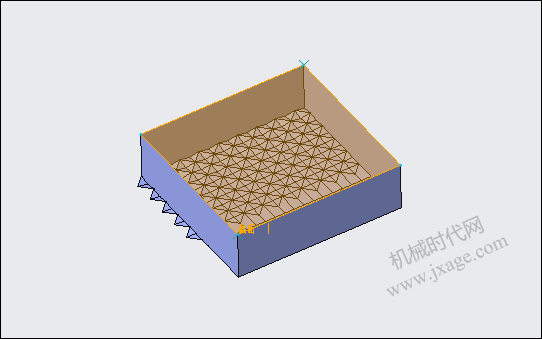

17.将所有曲面进行合并。
合并完成后如下图所示。

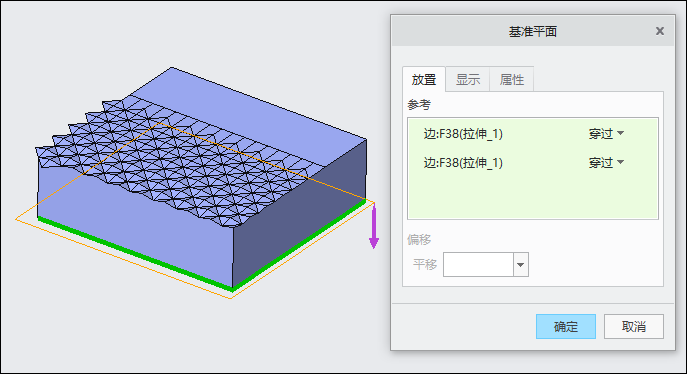

18.创建如下图所示的基准平面DTM2。
19.点击填充，在上一步创建的基准平面上绘制出如下图所示的截面。
20.合并所有曲面。

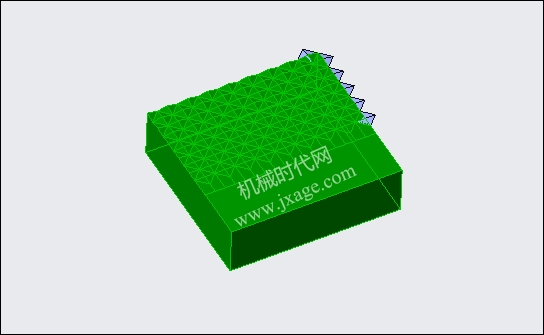

21.曲面实体化。
22.完成。
模型下载：
