SolidWorks建模练习(28):创建手环

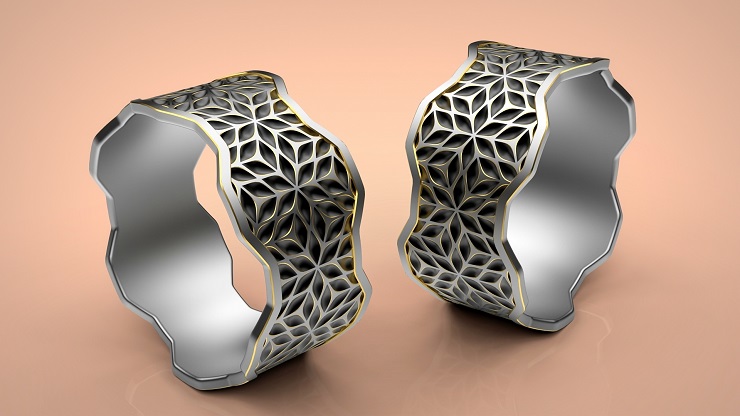

最终结果如下图所示。

文章末尾下载模型

方法:

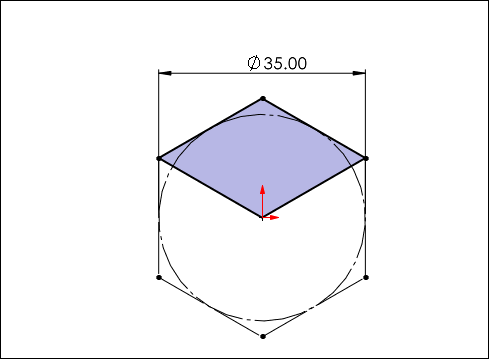

1.首先点击拉伸凸台/基体,选择前视基准面为草绘平面,绘制如下图所示的草图。

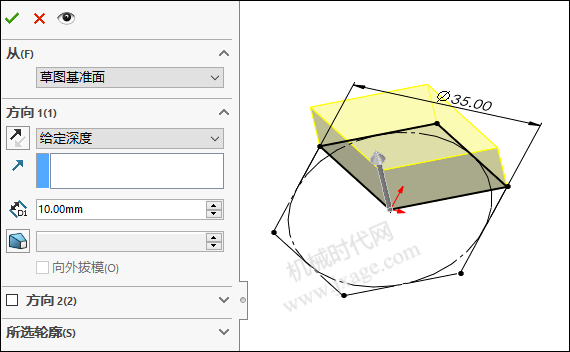

设置拉伸深度为10mm。

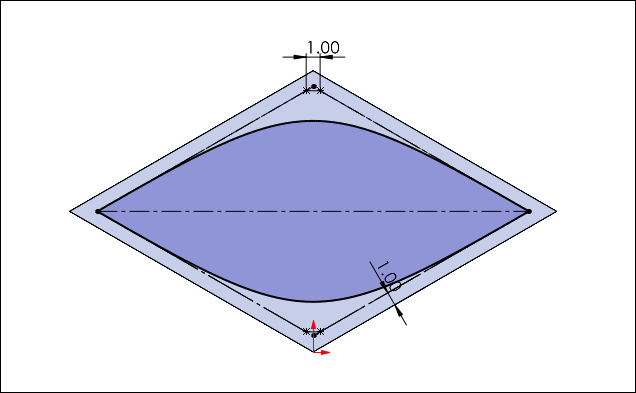

2.在模型的顶部绘制如下图所示的草图。

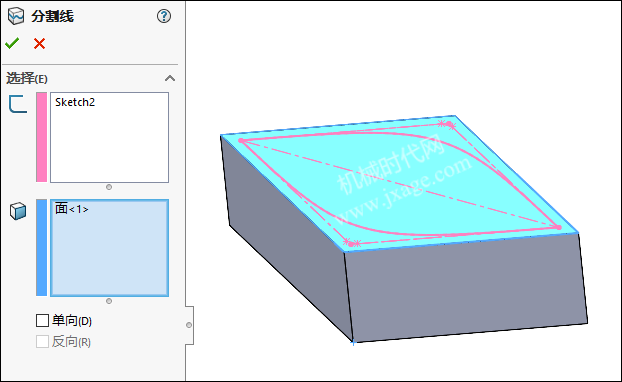

3.点击“分割线”,要投影的草图选择上一步创建的草图,要分割的面选择模型的上表面,如下图所示。

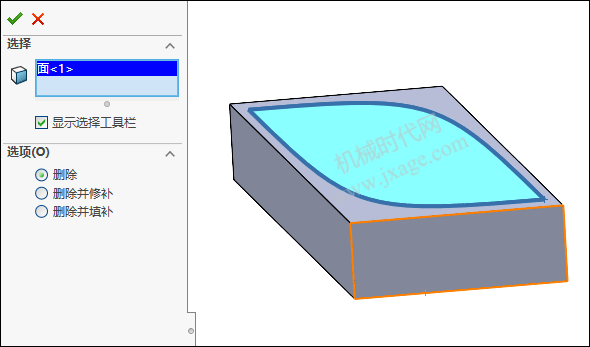

4.点击“插入”-“面”-“删除面”,将下图蓝色的面进行删除。

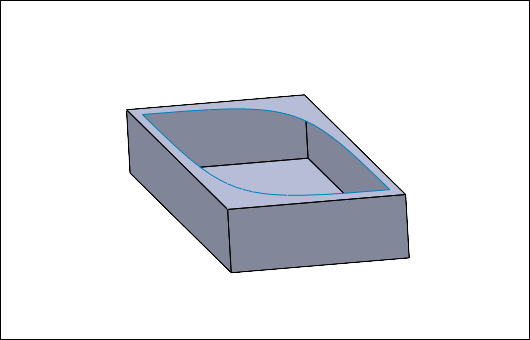

删除后如下图所示。

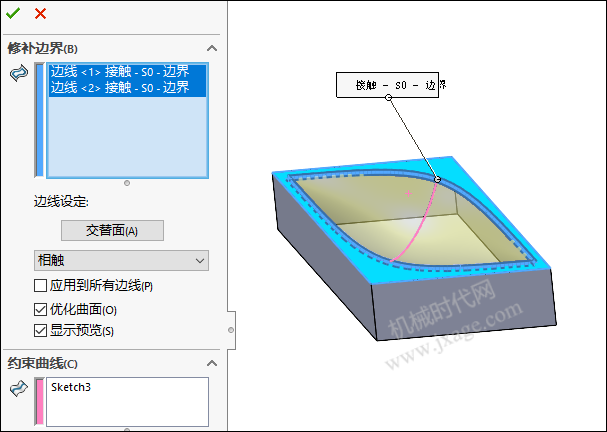

5.点击“插入”-“曲面”-“填充”,选择下面的两条变形,曲率控制选择“相触”,如下图所示。

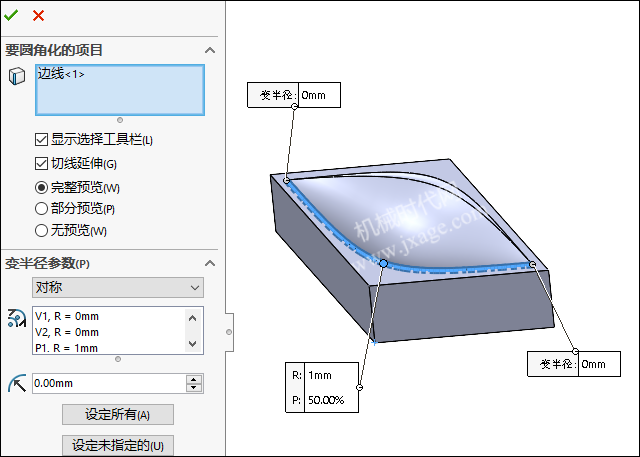

6.倒圆角。

7.倒圆角。

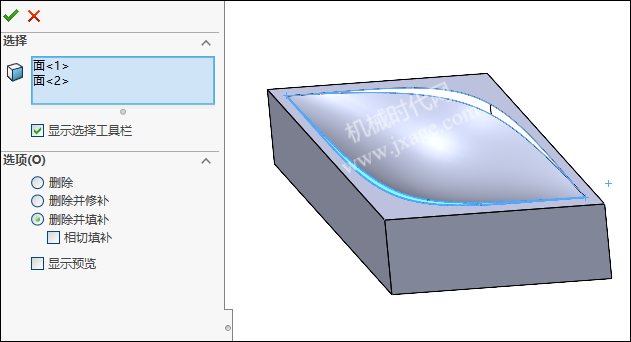

8.点击“插入”-“面”-“删除面”,选择下图蓝色的两个面,选项选择“删除并填补”,如下图所示。

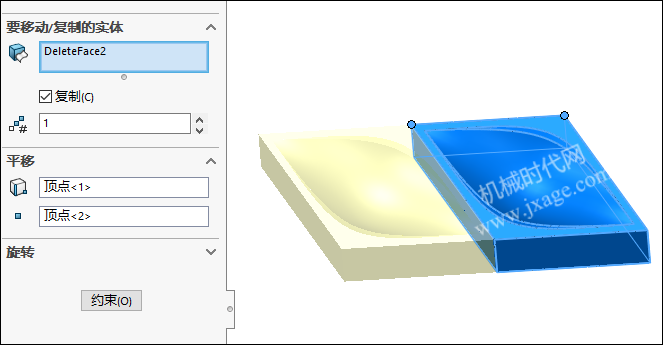

9.点击“插入”-“特征”-“移动/复制”,按照下图再次复制一个实体出来。

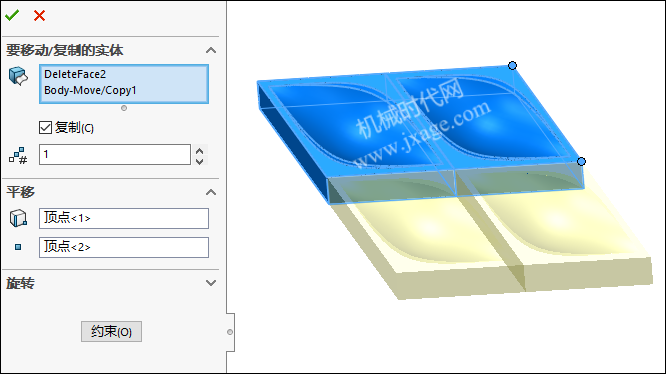

10.再次点击“插入”-“特征”-“移动/复制”,按照下图再次将上一步的两个实体复制一份。

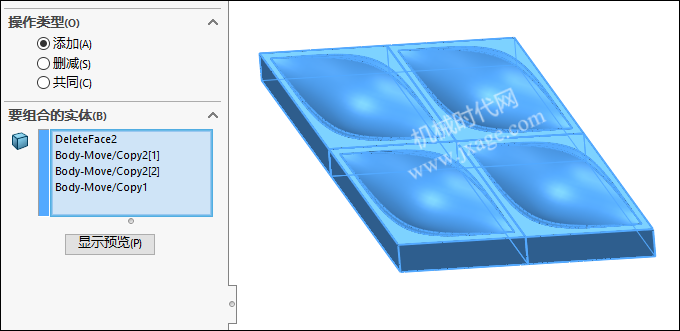

11.点击“插入”-“特征”-“组合”,操作类型选择“添加”,将四个实体进行合并。

12.镜向。

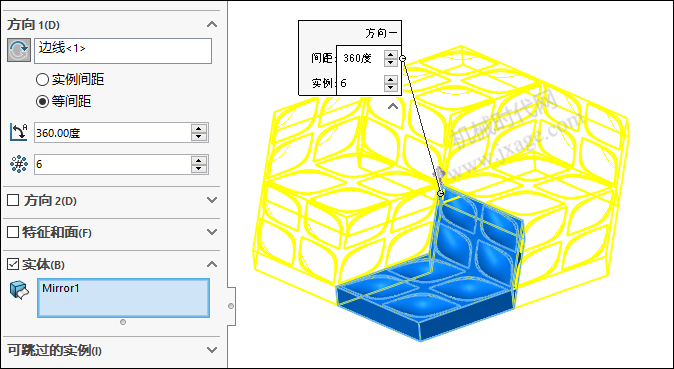

13.点击圆周阵列,阵列出6个实例。

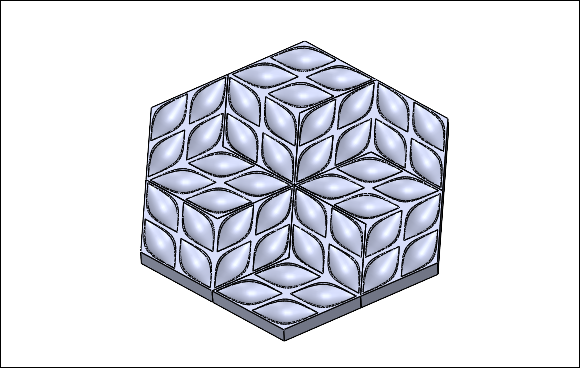

完成。

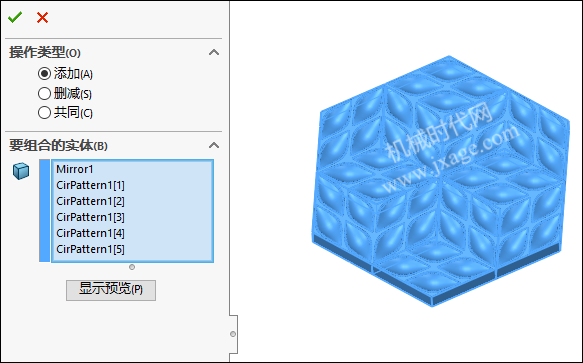

14.点击“插入”-“特征”-“组合”,操作类型选择“添加”,将所有实体进行组合。

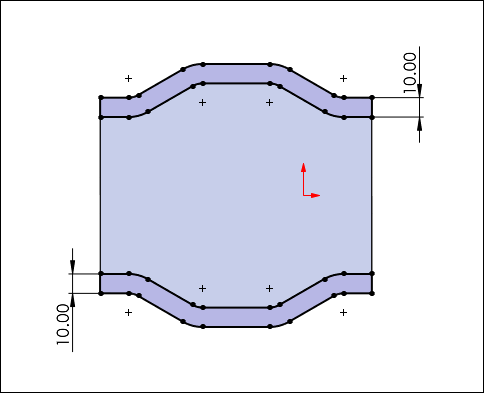

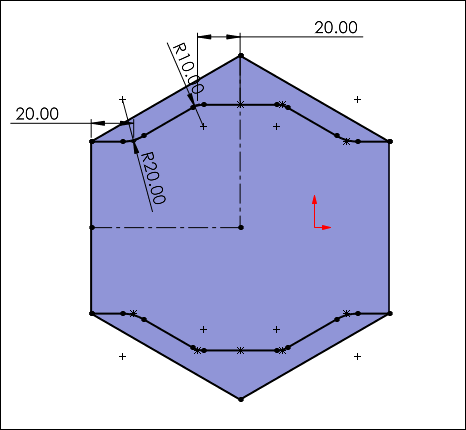

15.点击拉伸切除,绘制如下图所示的草图。

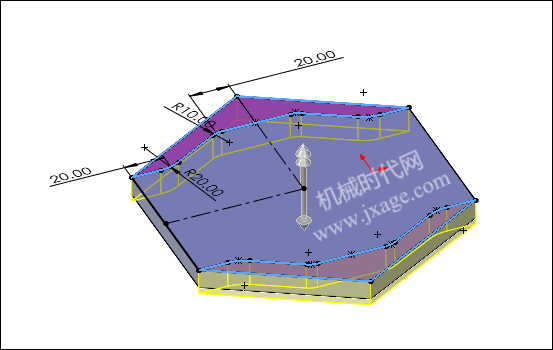

将边缘进行切除。

16.点击拉伸凸台/基体,绘制如下图所示的草图。

设置拉伸深度为12mm。

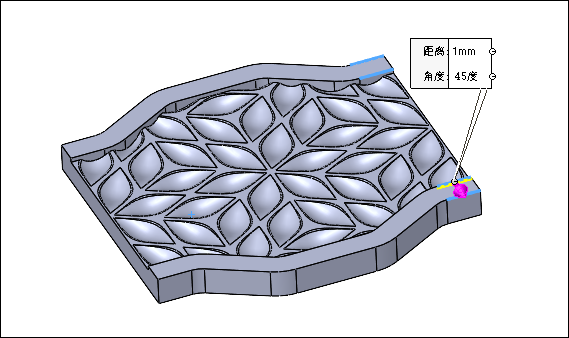

17.倒角。

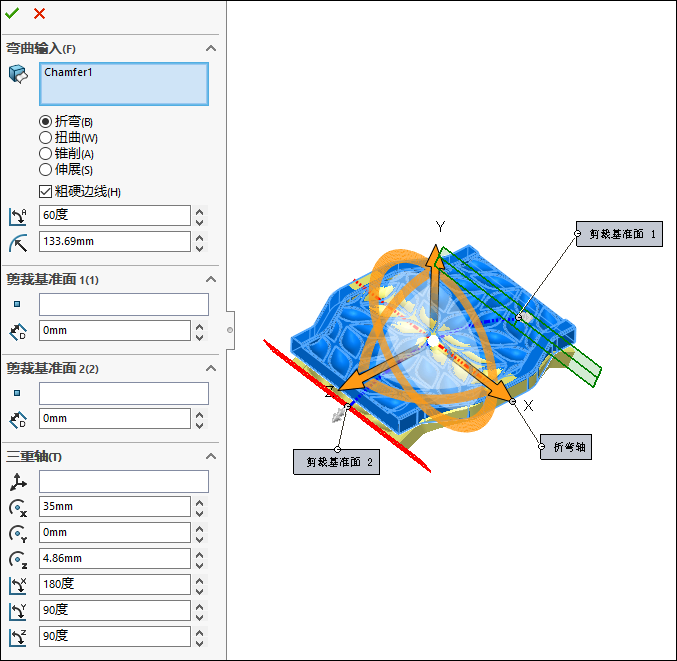

18.点击“插入”-“特征”-“弯曲”,类型选择“折弯”,折弯60度,按照下图进行设置。

19.点击圆周阵列,阵列数量为6,如下图所示。

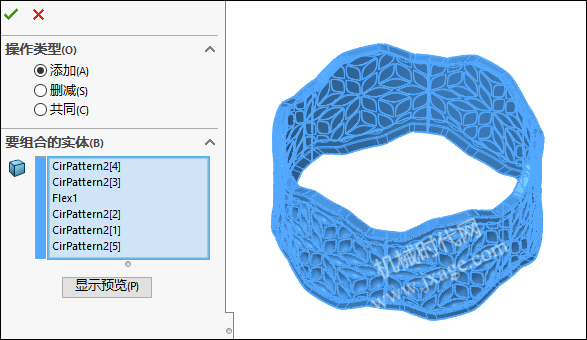

20.点击“插入”-“特征”-“组合”,操作类型选择“添加”,将所有实体进行组合。

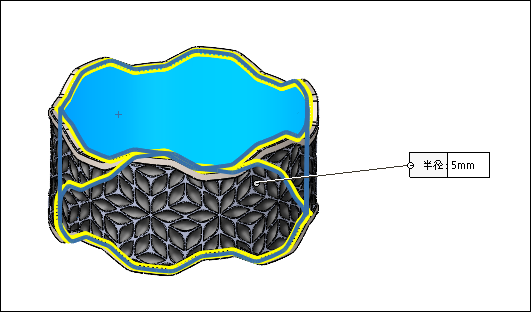

21.倒圆角。

22.完成。
