SolidWorks建模练习(29):创建波纹管

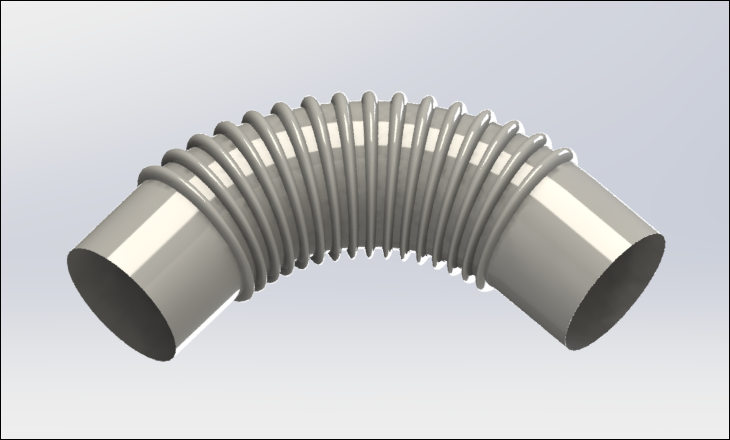

最终结果如下图所示。

方法:

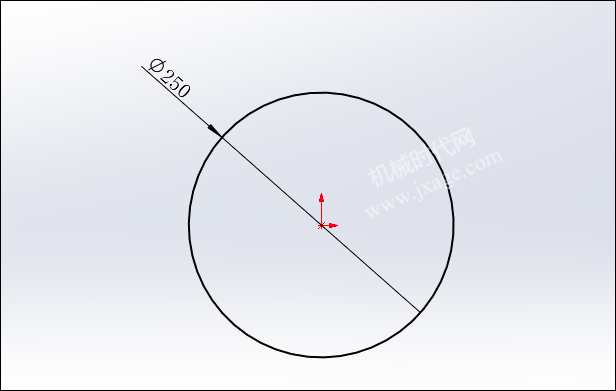

1.首先点击拉伸凸台/基体,选择前视基准面为草绘平面,绘制如下图所示的草图。

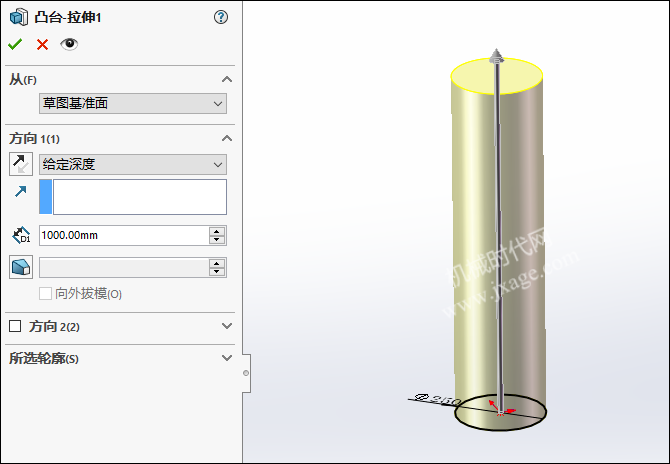

设置拉伸深度为1000mm,如下图所示。

2.点击旋转凸台/基体,在右视基准面绘制如下图所示的草图。

点击勾号完成。

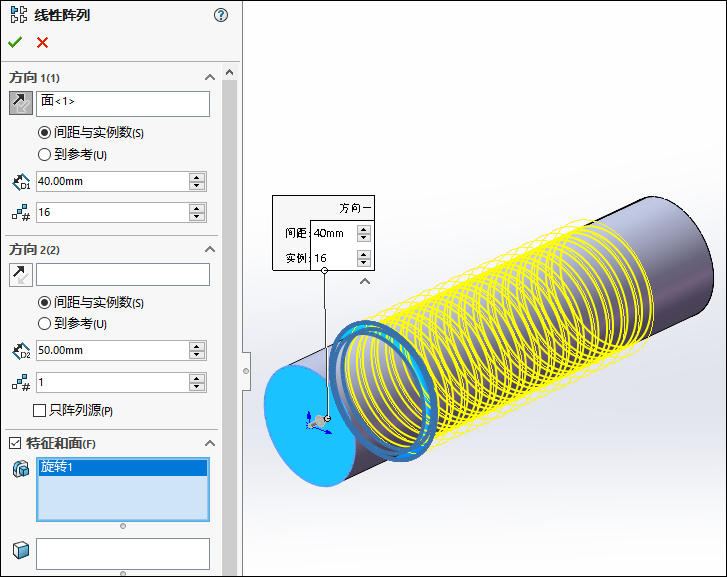

3.点击线性阵列,选择上一步创建的旋转特征作为阵列对象,阵列方向选择圆柱端面,阵列间距为40mm,数量为16个。

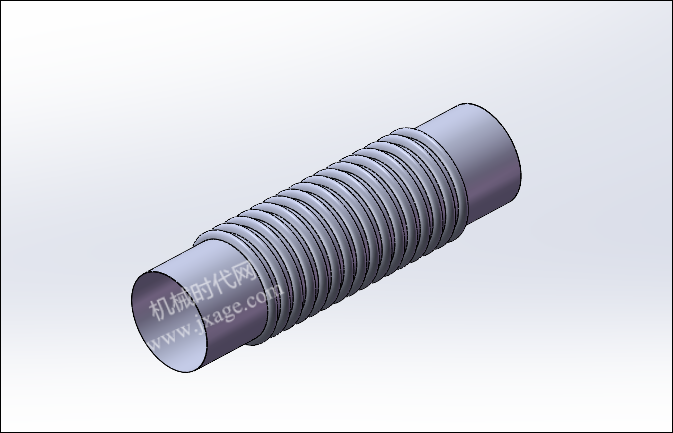

阵列完成。

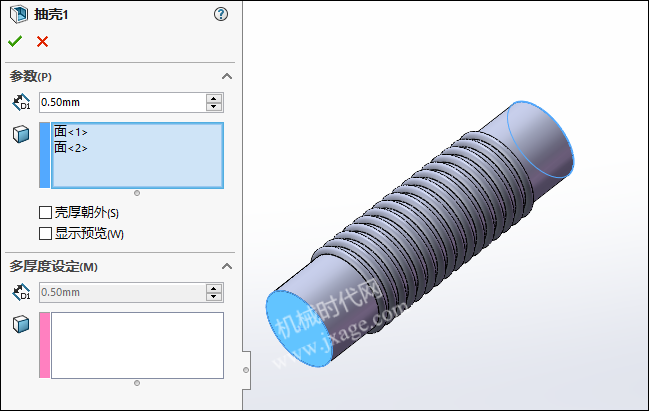

4.抽壳。

抽壳完成。

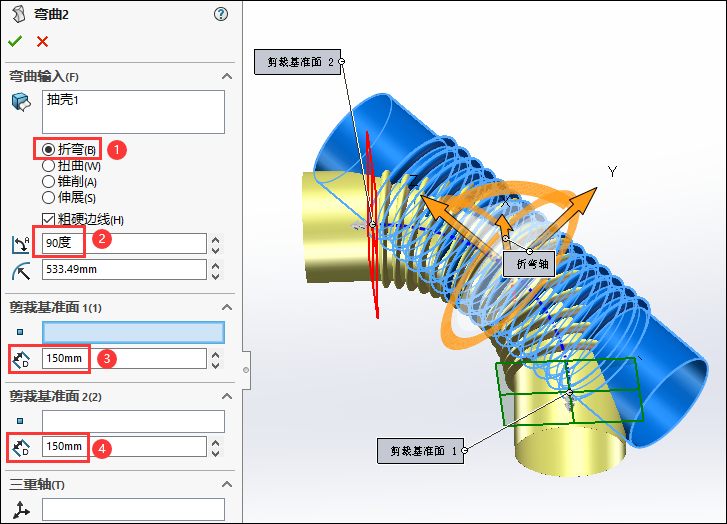

5.点击“插入”-“特征”-“弯曲”,类型选择“折弯”,弯曲的实体选择抽壳,折弯角度为90度,剪裁基准面1和剪裁基准面2距离均为150mm,如下图所示。

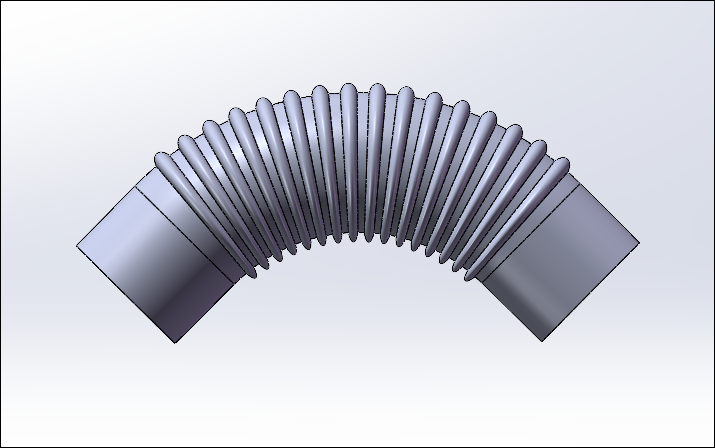

完成。

6.完成。
