SolidWorks建模练习(65):果盘

最终结果如下图所示:

文章末尾下载模型

方法:

1.点击旋转凸台/基体,在前视基准面上绘制如下图所示的草图。

点击勾号完成。

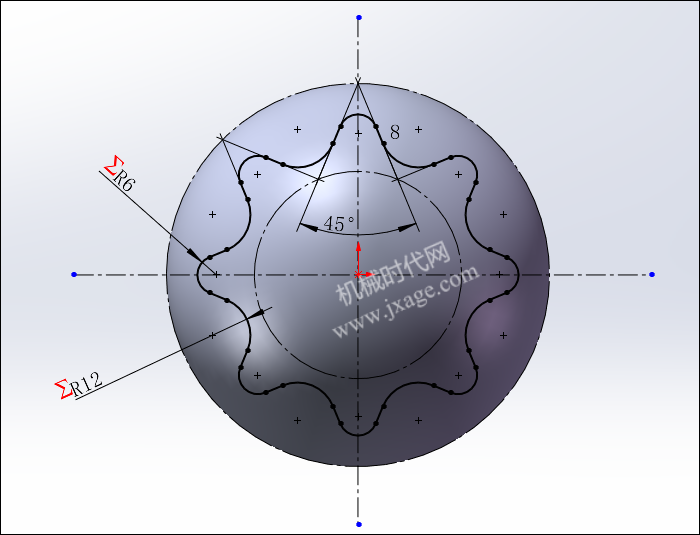

2.点击“草图绘制”,在上视基准面上绘制如下图所示的草图。

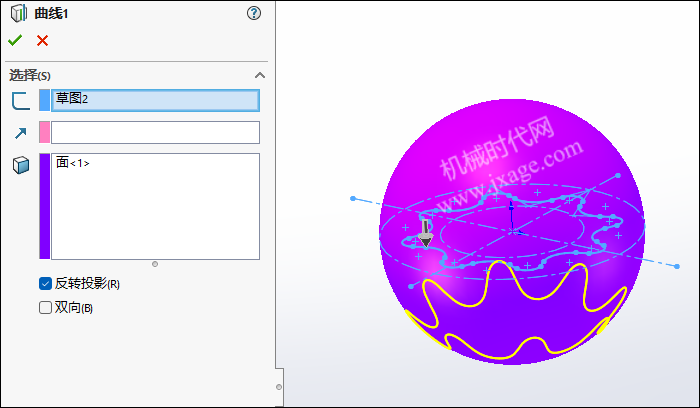

3.点击投影曲线,选择草图2作为要投影的草图,选择下图的面作为投影面,点击勾号完成。

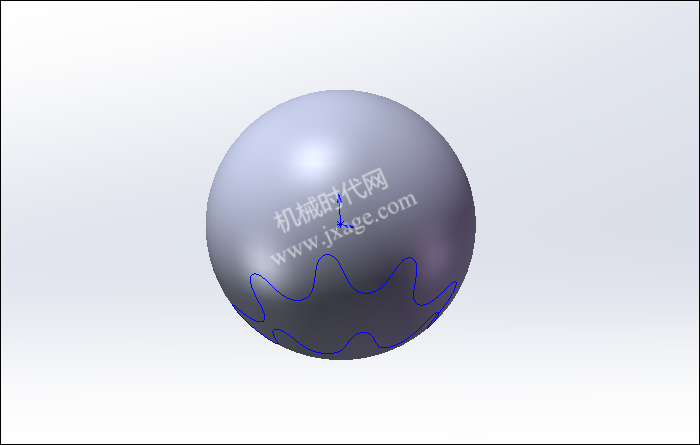

投影完成。

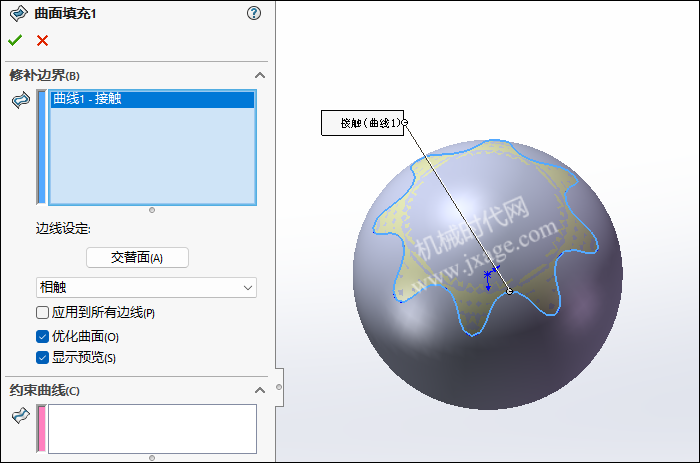

4.点击“插入”-“曲面”-“填充”,选择下图所示的投影曲线作为修补边界,曲率控制设置为“相触”,如下图所示,点击勾号完成。

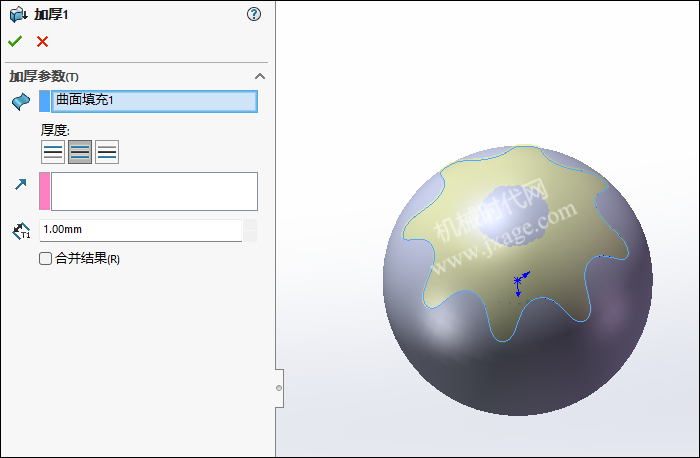

5.加厚上一步创建的填充曲面。

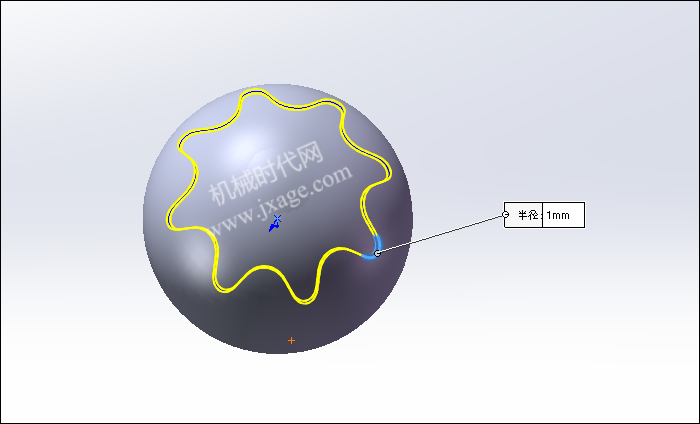

6.倒圆角。

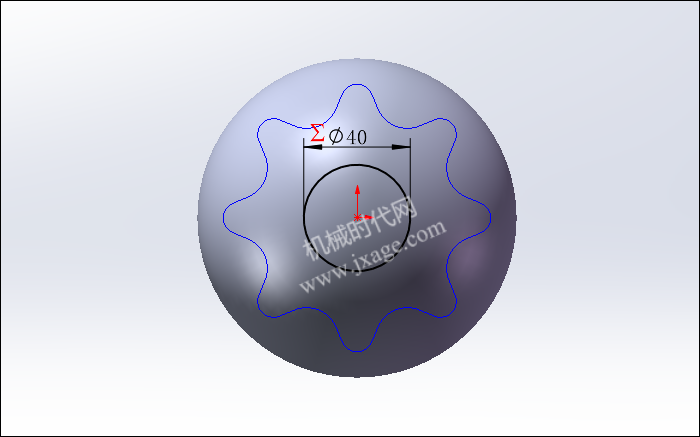

7.点击“草图绘制”,在上视基准面上绘制如下图所示的草图。

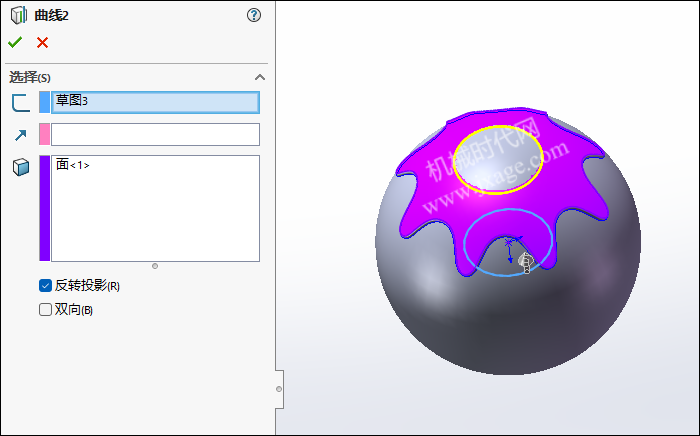

8.点击投影曲线,选择草图3作为要投影的草图,选择下图的填充曲面面作为投影面,点击勾号完成。

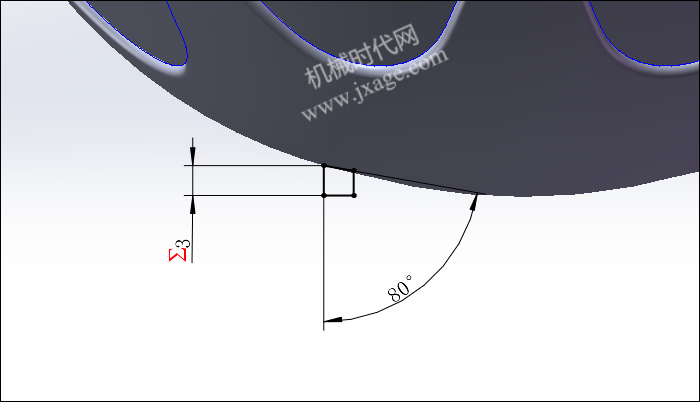

9.点击“草图绘制”,在前视基准面上绘制如下图所示的草图,点击勾号完成。

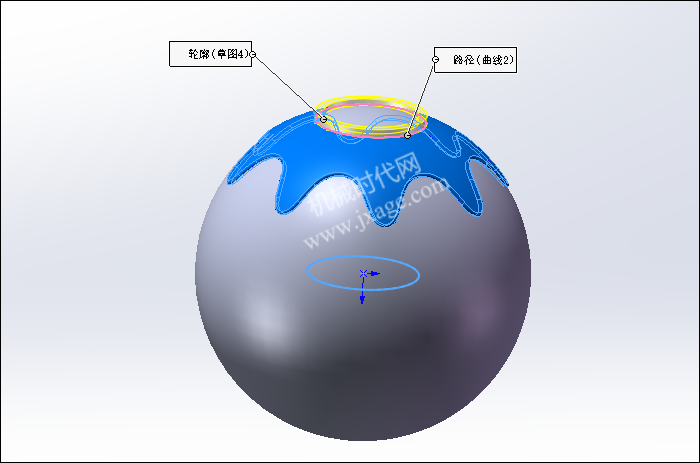

10.点击扫描,选择草图2作为扫描的路径,选择草图4作为扫描的轮廓,点击勾号完成。

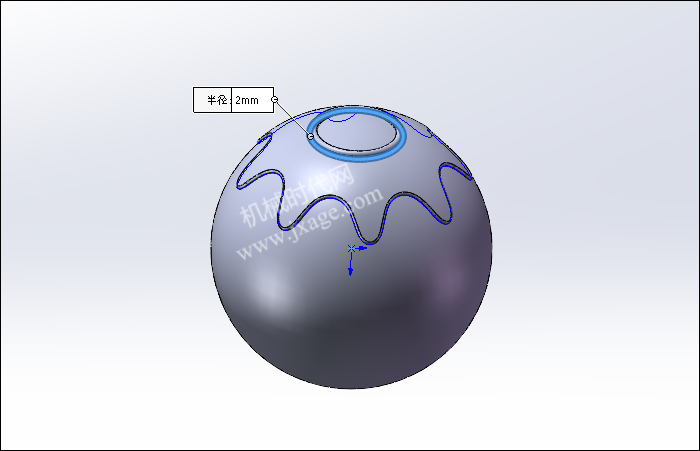

11.倒圆角。

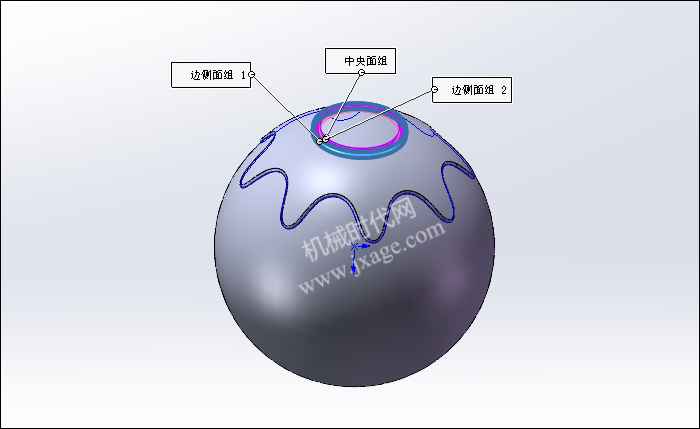

12.倒圆角。

13.完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
