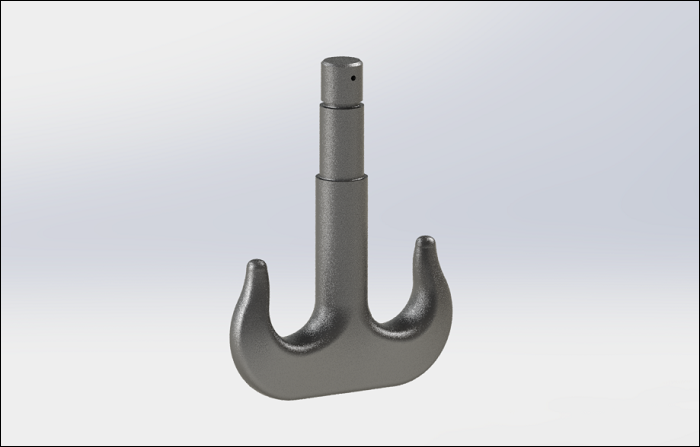

最终结果如下图所示:

SolidWorks建模练习(66):吊钩-图片1

文章末尾下载模型

方法:

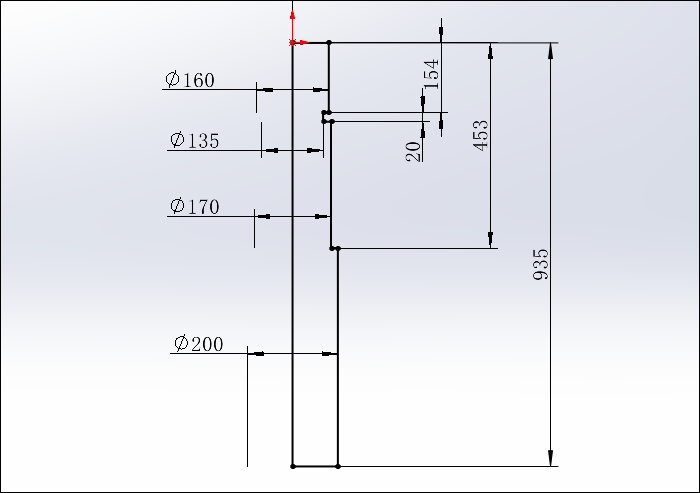

1.点击“旋转凸台/基体”,在前视基准面上绘制如下图所示的草图,点击勾号完成。

SolidWorks建模练习(66):吊钩-图片2

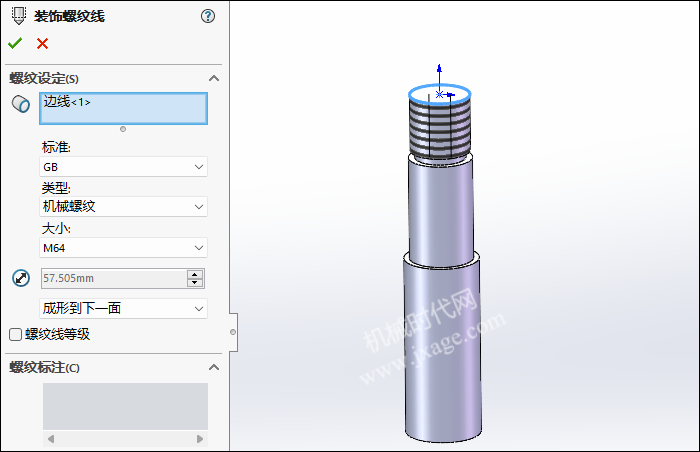

2.点击“插入”-“注解”-“装饰螺纹线”,选择下图所示的边线,创建出装饰螺纹。

SolidWorks建模练习(66):吊钩-图片3

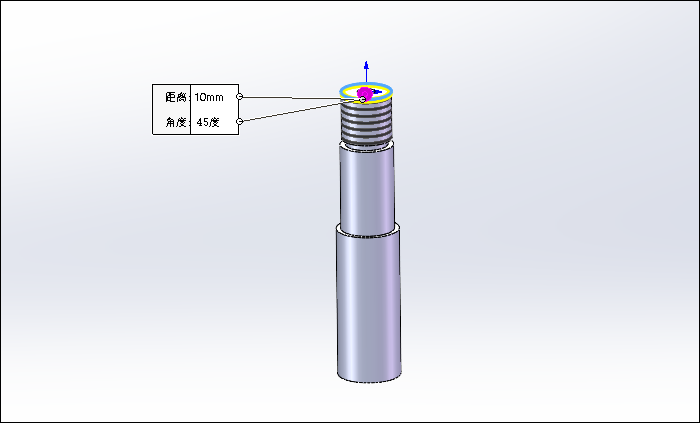

3.倒角,如下图所示。

SolidWorks建模练习(66):吊钩-图片4

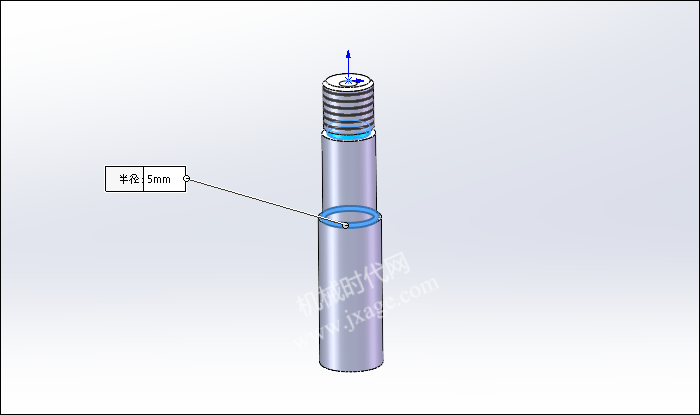

4.倒圆角,如下图所示。

SolidWorks建模练习(66):吊钩-图片5

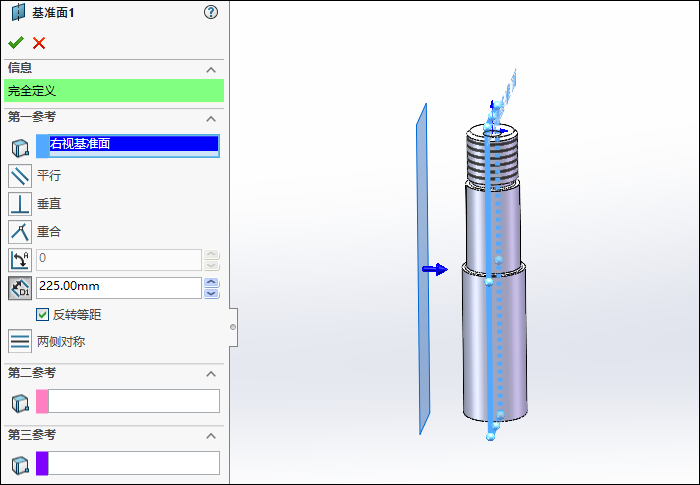

5.创建基准面1,如下图所示。

SolidWorks建模练习(66):吊钩-图片6

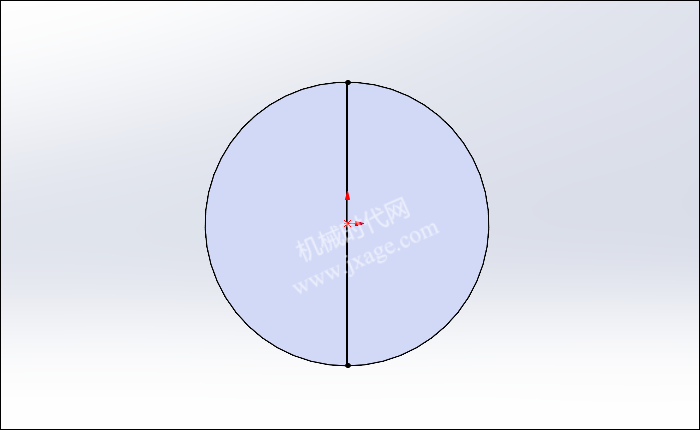

6.点击“草图绘制”,在模型的大端面上绘制如下图所示的草图。

SolidWorks建模练习(66):吊钩-图片7

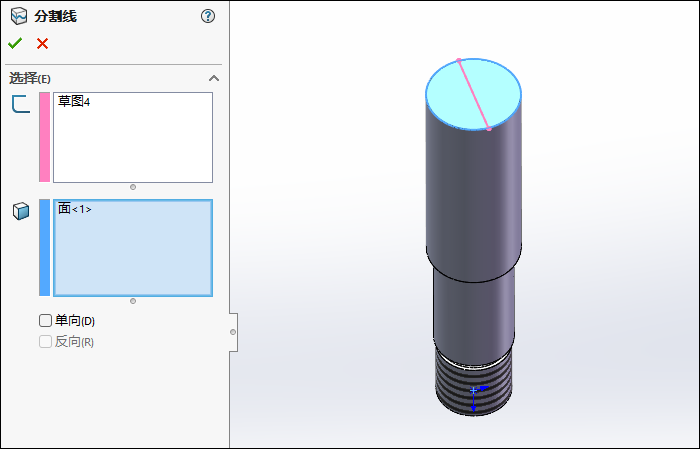

7.点击分割线,要分割的曲面选择下图所示的蓝色面,使用上一步创建的草图进行分割,点击勾号完成。

SolidWorks建模练习(66):吊钩-图片8

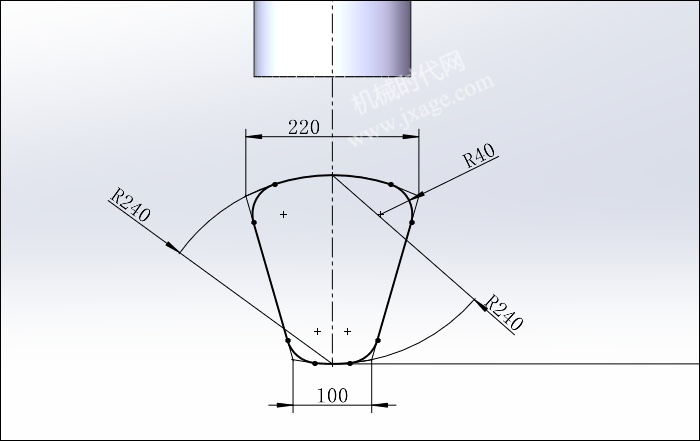

8.点击“草图绘制”,在基准面1上绘制如下图所示的草图。

SolidWorks建模练习(66):吊钩-图片9

9.点击“插入”-“曲面”-“平面区域”,选择上一步创建的作为边界实体,点击勾号完成。

SolidWorks建模练习(66):吊钩-图片10

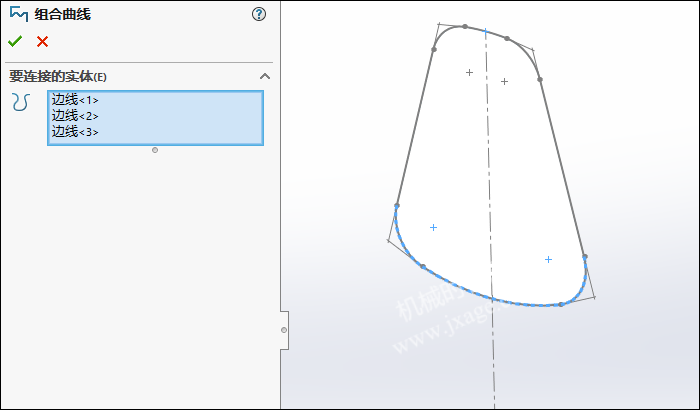

10.点击组合曲线命令,选择下图所示的三条边线进行组合。

SolidWorks建模练习(66):吊钩-图片11

11.点击“草图绘制”,在前视基准面上绘制如下图所示的草图。

SolidWorks建模练习(66):吊钩-图片12

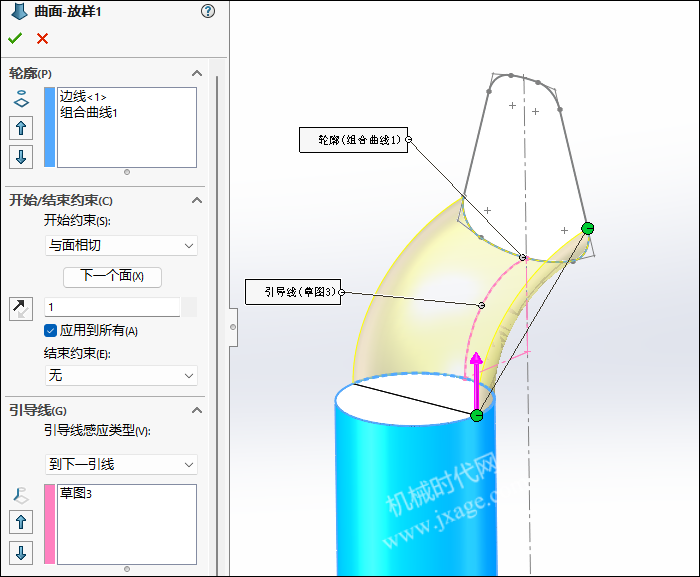

12.点击“插入”-“曲面”-“放样曲面”,选择下图所示的两个边线(一个是组合曲线1,另外一个是是端面边线),设置开始/结束约束均为“与面相切”,引导线选择上一步创建的草图,按照下图进行设置。

SolidWorks建模练习(66):吊钩-图片13

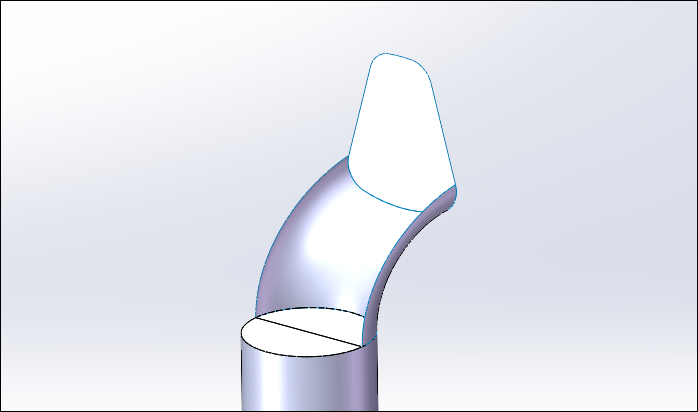

点击勾号完成。

SolidWorks建模练习(66):吊钩-图片14

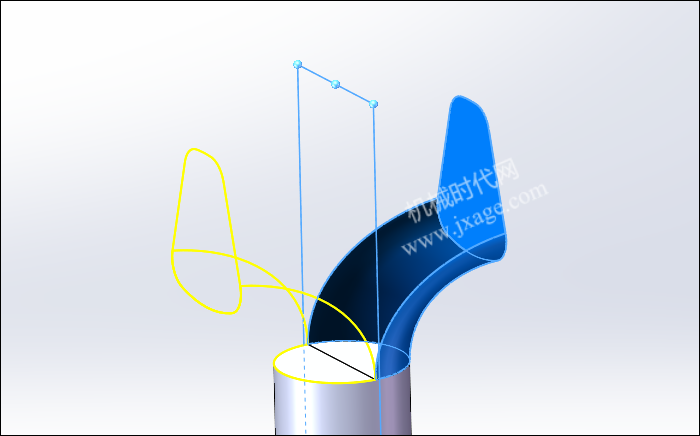

13.镜向。

SolidWorks建模练习(66):吊钩-图片15

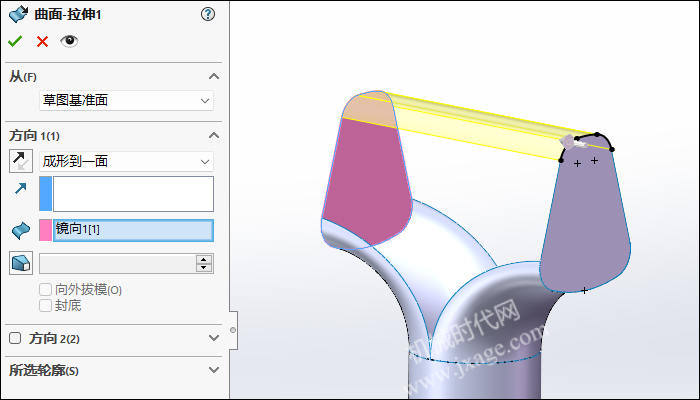

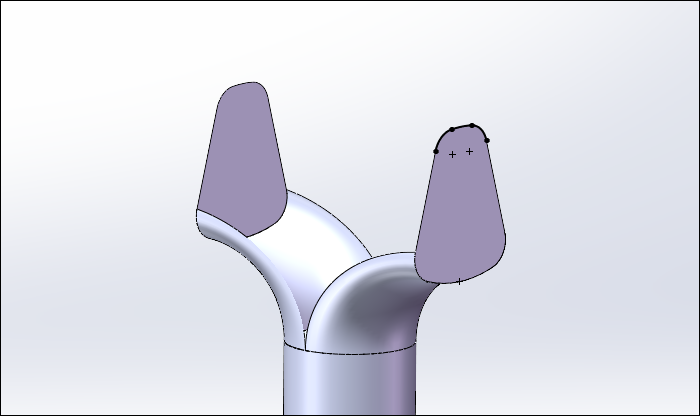

14.点击“插入”-“曲面”-“拉伸曲面”,在下图所示的面上绘制如下图所示的草图。

SolidWorks建模练习(66):吊钩-图片16

终止条件设置为“成形到一面”,参考面选择下图的粉红色面。

SolidWorks建模练习(66):吊钩-图片17

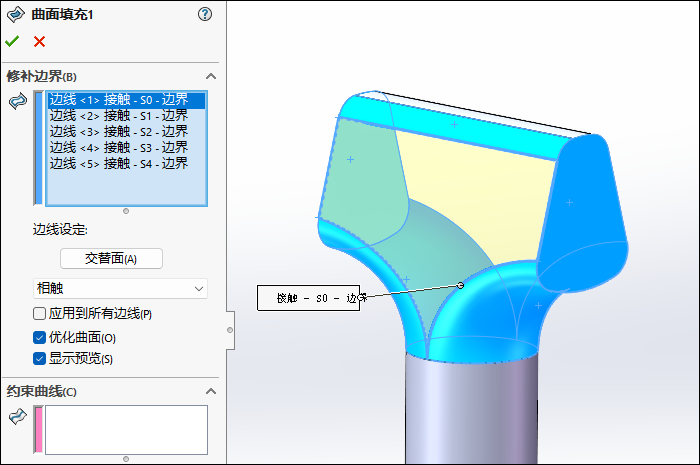

15.点击“插入”-“曲面”-“填充”,选择下图所示的5条曲线作为修补边界,曲率控制均设置为“相触”,如下图所示。

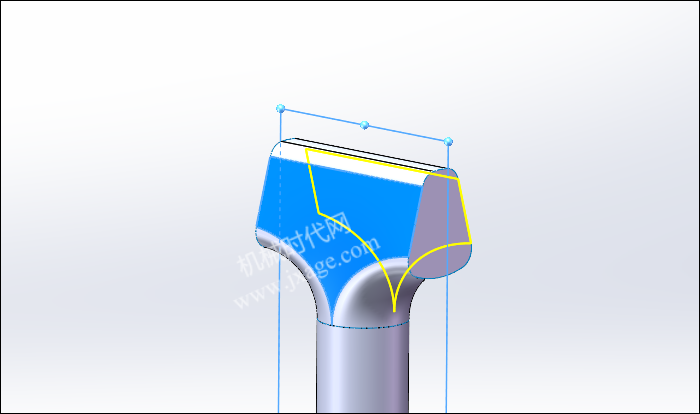

SolidWorks建模练习(66):吊钩-图片18

16.镜向。

SolidWorks建模练习(66):吊钩-图片19

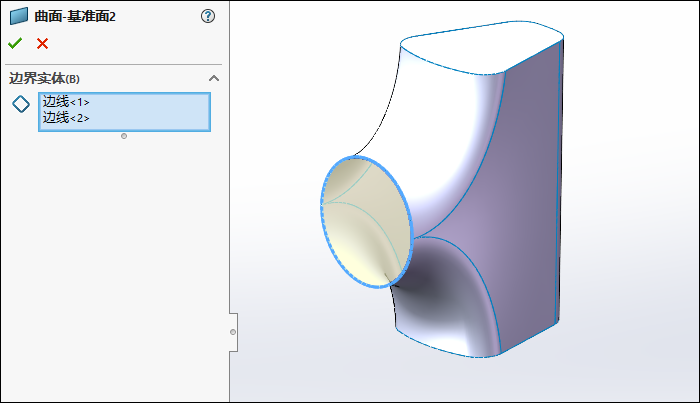

17.点击“插入”-“曲面”-“平面区域”,选择下图所示的边线(两个半圆弧)作为边界实体,点击勾号完成。

SolidWorks建模练习(66):吊钩-图片20

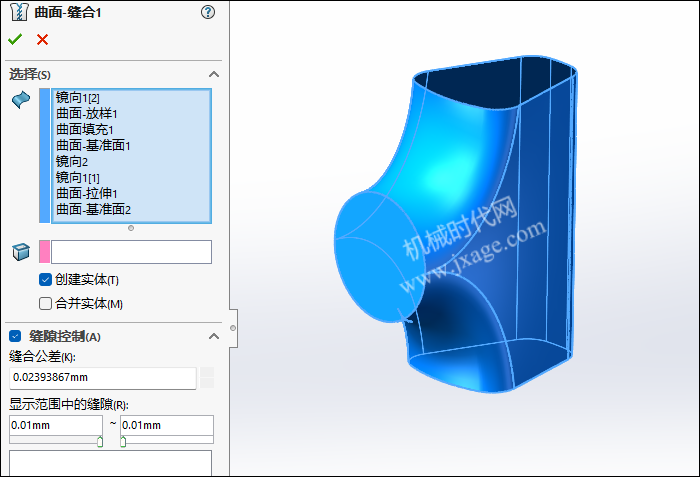

18.点击“插入”-“曲面”-“缝合曲面”,将所有的曲面进行缝合,如下图所示。

SolidWorks建模练习(66):吊钩-图片21

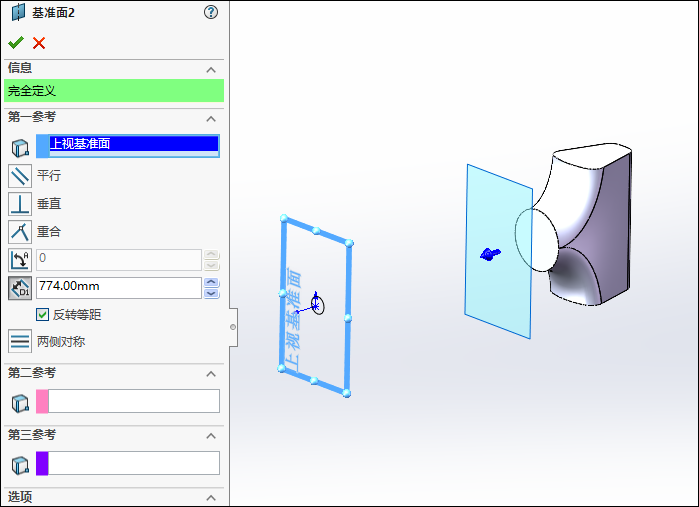

19.创建出如下图所示的基准面2。

SolidWorks建模练习(66):吊钩-图片22

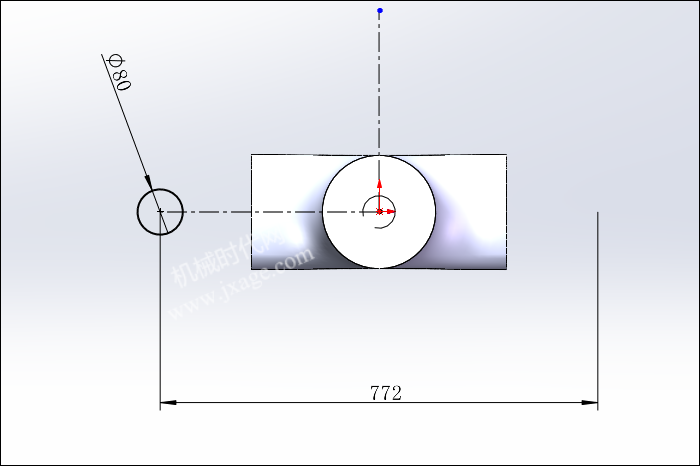

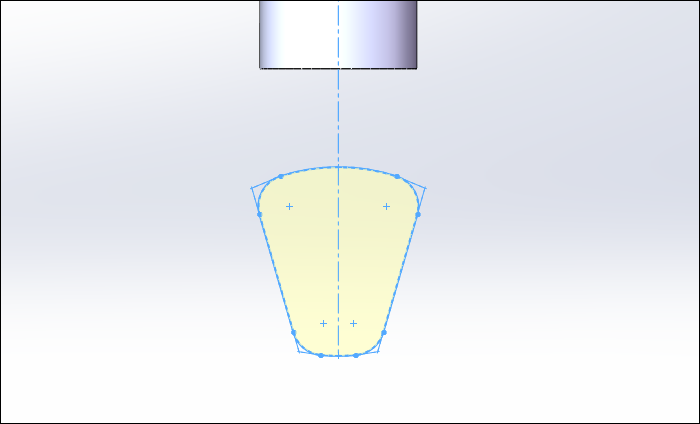

20.点击“草图绘制”,在基准面2上绘制如下图所示的草图。

SolidWorks建模练习(66):吊钩-图片23

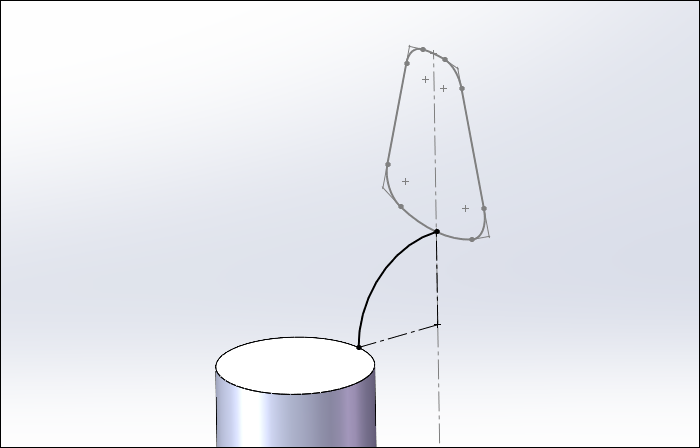

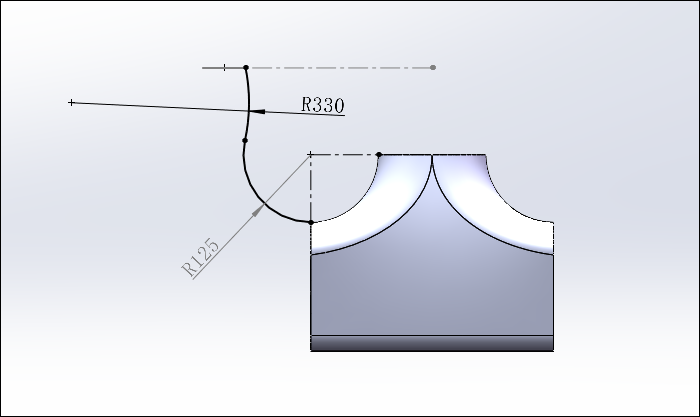

21.点击“草图绘制”,在前视基准面上绘制如下图所示的草图。

SolidWorks建模练习(66):吊钩-图片24

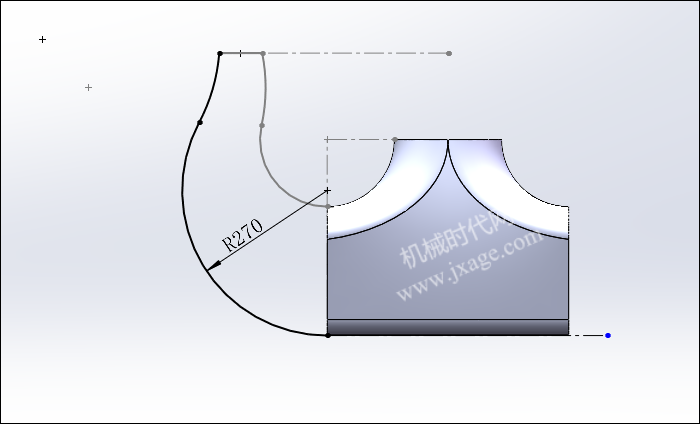

22.点击“草图绘制”,在前视基准面上绘制如下图所示的草图。

SolidWorks建模练习(66):吊钩-图片25

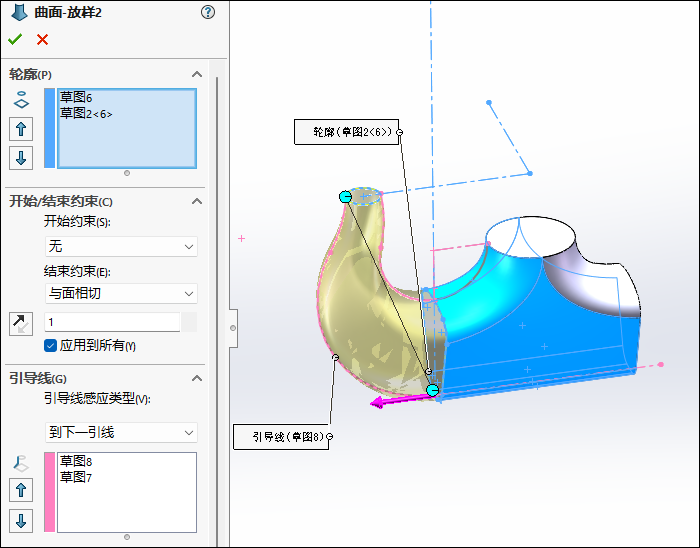

23.点击“插入”-“曲面”-“放样曲面”,选择下图所示的两个草图(一个是步骤20创建的草图,另外一个是步骤8创建的草图),结束约束均为“与面相切”,引导线选择下图所示的两条粉红色草图,按照下图进行设置。

SolidWorks建模练习(66):吊钩-图片26

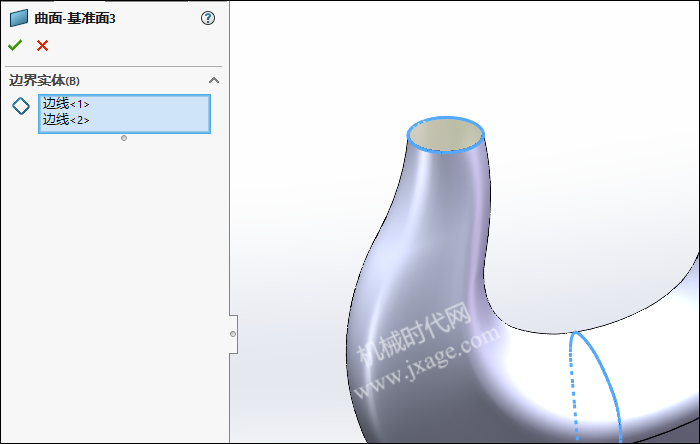

24.点击“插入”-“曲面”-“平面区域”,选择下图所示的边线(两个半圆弧)作为边界实体,点击勾号完成。

SolidWorks建模练习(66):吊钩-图片27

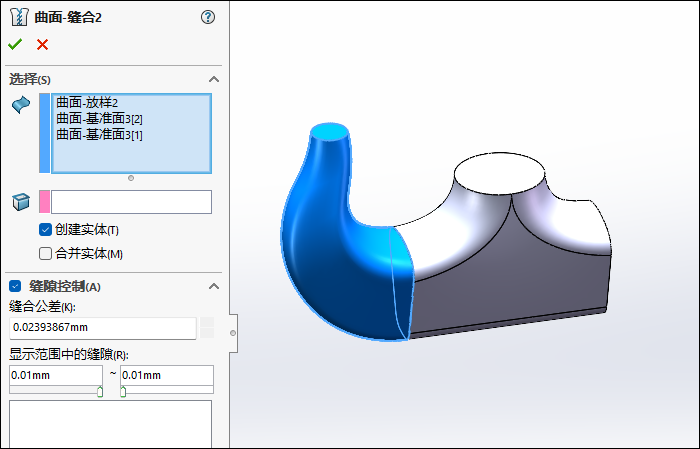

25.点击“插入”-“曲面”-“缝合曲面”,将下图所示的曲面进行缝合,如下图所示。

SolidWorks建模练习(66):吊钩-图片28

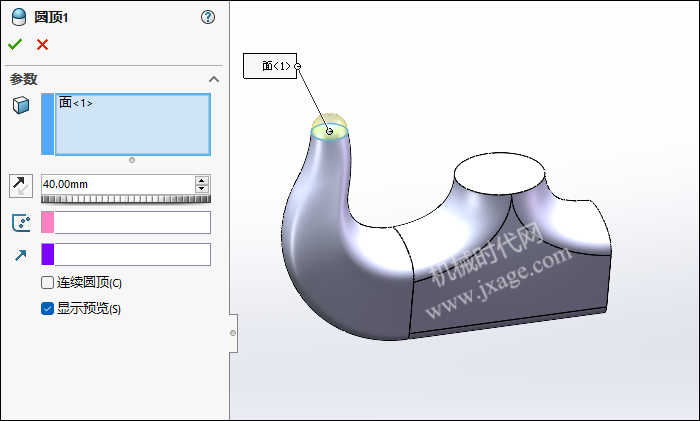

26.点击“插入”-“特征”-“圆顶”,选择下图所示的端面,设置距离值为40mm,点击勾号完成。

SolidWorks建模练习(66):吊钩-图片29

27.镜向。

SolidWorks建模练习(66):吊钩-图片30

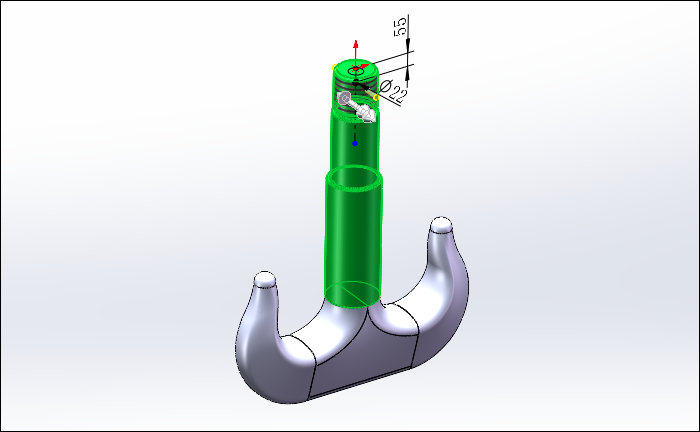

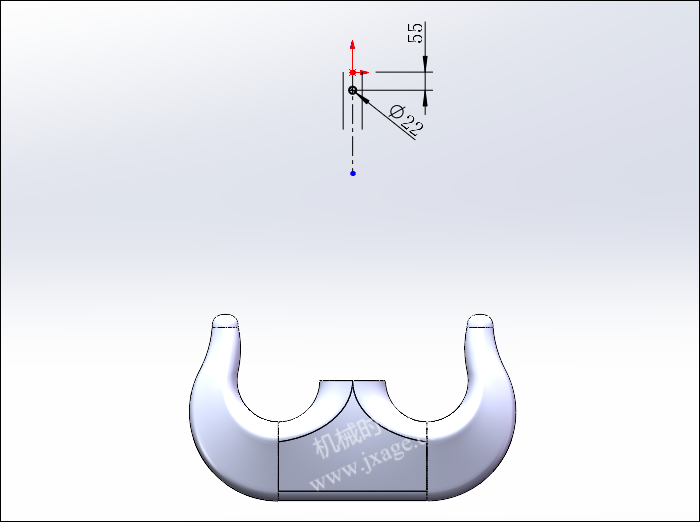

28.点击拉伸切除,选择前视基准面作为草图平面,绘制如下图所示的草图。SolidWorks建模练习(66):吊钩-图片31

设置拉伸方式为“完全贯穿-两者”,点击勾号完成。

SolidWorks建模练习(66):吊钩-图片32

29.完成。

SolidWorks建模练习(66):吊钩-图片33
